ESP32 - Capteur de Vibration SW-420
Le module capteur de vibration SW-420 peut détecter les chocs, les coups et les secousses qui se produisent autour de lui, transformant une simple perturbation mécanique en un signal numérique sur lequel votre ESP32 peut agir.
Dans ce tutoriel, nous allons apprendre à utiliser l'ESP32 et un capteur de vibration SW-420 pour détecter les vibrations. Nous aborderons les points suivants :
- La connexion du capteur de vibration SW-420 à l'ESP32
- La programmation de l'ESP32 pour détecter les vibrations avec le capteur de vibration SW-420.
Une fois la détection de base fonctionnelle, vous pouvez étendre le code pour faire sonner un buzzer, faire clignoter une LED ou envoyer une notification chaque fois qu'une vibration est détectée.
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables ESP32 (ESP32 inclus) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À Propos du Capteur de Vibration SW-420
Le module capteur de vibration SW-420 est conçu pour détecter les chocs et les secousses de l'objet sur lequel il est monté. À l'intérieur du module, un petit interrupteur de vibration à ressort est placé près d'un contact métallique ; un comparateur LM393 intégré surveille cet interrupteur et produit un signal numérique propre chaque fois qu'une vibration ou un choc le perturbe, tandis qu'un potentiomètre intégré vous permet de régler l'intensité de secousse nécessaire pour déclencher la sortie.
Brochage du Capteur de Vibration SW-420
Le capteur de vibration SW-420 possède trois broches :
- Broche VCC : doit être connectée à VCC (3,3V à 5V)
- Broche GND : doit être connectée à GND (0V)
- Broche DO : est une broche de sortie : LOW lorsque le capteur est au repos et HIGH lorsqu'une vibration ou un choc est détecté. Cette broche doit être connectée à la broche d'entrée de l'ESP32.
Le module capteur de vibration SW-420 possède deux indicateurs LED :
- Un indicateur LED indique l'état d'alimentation.
- Un autre indicateur LED s'allume chaque fois que la broche DO passe à HIGH, signalant qu'une vibration a été détectée.
Comment Ça Fonctionne
Voici comment se comporte la broche de sortie du capteur :
- Lorsque le module est immobile, l'interrupteur interne reste ouvert et la broche de sortie est mise à LOW.
- Lorsqu'une vibration ou un choc perturbe le module, l'interrupteur interne se ferme momentanément et la broche de sortie est mise à HIGH.
Schéma de Câblage

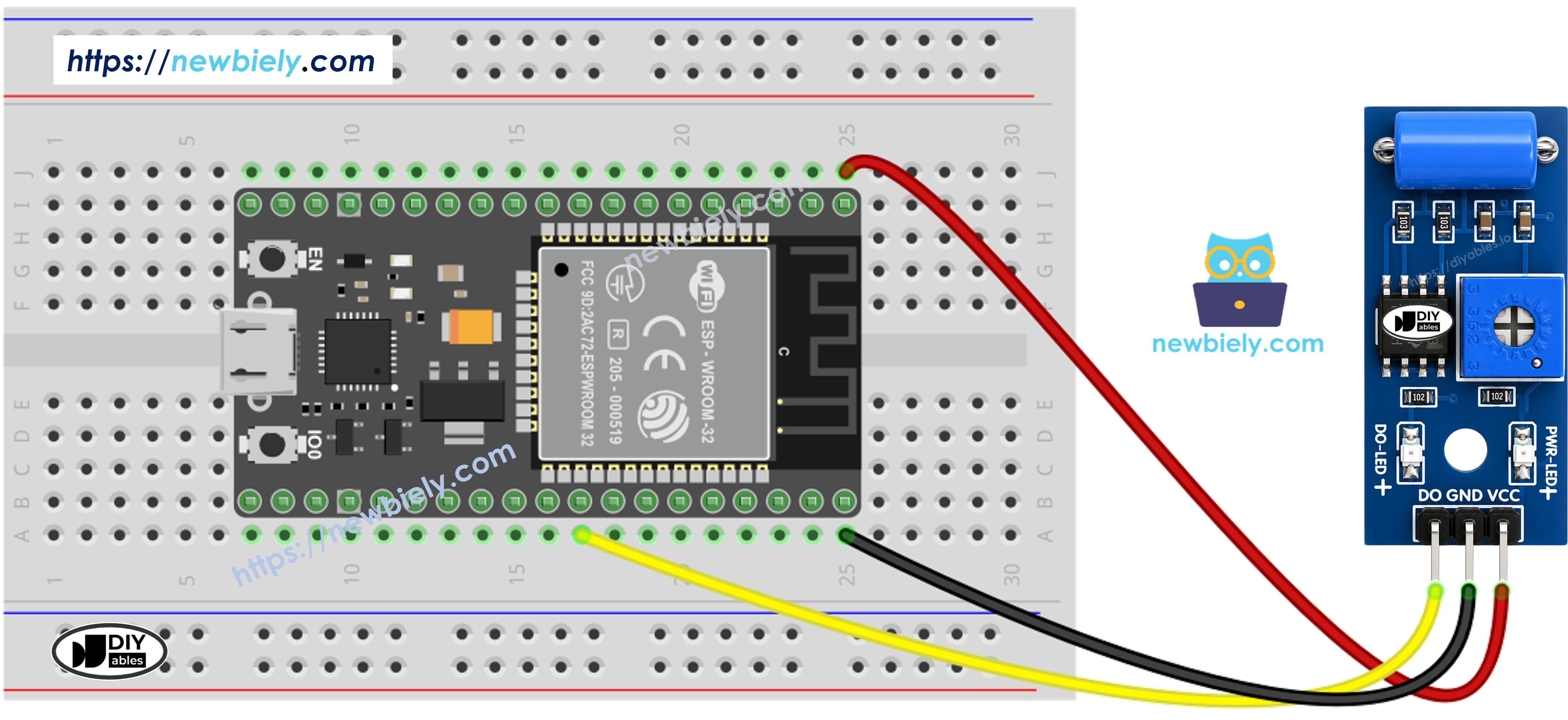

- Comment connecter l'ESP32 et le capteur de vibration SW-420 avec une breadboard
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Si vous ne savez pas comment alimenter l'ESP32 et d'autres composants, consultez les instructions dans le tutoriel suivant : Comment alimenter l'ESP32..
- Comment connecter l'ESP32 et le capteur de vibration SW-420 avec un bloc de connexion à vis pour ESP32
Comment Programmer pour le Capteur de Vibration SW-420
- Initialise la broche de l'ESP32 en mode entrée numérique à l'aide de la fonction pinMode(). Par exemple, la broche GPIO18
- Lit l'état de la broche de l'ESP32 à l'aide de la fonction digitalRead().
Code ESP32 - Détecter les Vibrations
Étapes Rapides
- Si c'est la première fois que vous utilisez l'ESP32, consultez Installation du logiciel ESP32..
- Copiez le code ci-dessus et ouvrez-le avec Arduino IDE
- Cliquez sur le bouton Téléverser dans Arduino IDE pour téléverser le code vers l'ESP32
- Tapotez ou secouez le capteur SW-420
- Consultez le résultat dans le Moniteur Série.
À partir de là, vous êtes libre de personnaliser le code pour qu'il fasse sonner un buzzer, clignoter une LED ou envoie une alerte chaque fois qu'une vibration est détectée. Pour des instructions plus détaillées et étape par étape, vous pouvez consulter les tutoriels fournis à la fin de ce tutoriel.
Dépannage
Si vous rencontrez des problèmes avec le fonctionnement du capteur de vibration SW-420, veuillez considérer les étapes de dépannage suivantes :
- Ajustez la sensibilité : Tournez le potentiomètre intégré pour rendre le capteur plus ou moins sensible s'il se déclenche trop facilement ou pas du tout.
- Isolez-le des vibrations ambiantes : Montez le capteur loin des moteurs, des ventilateurs ou des surfaces qui vibrent en permanence, car cela peut provoquer des faux déclenchements continus.
- Vérifiez le câblage : Assurez-vous que les broches VCC, GND et DO sont correctement connectées.
- Vérifiez l'alimentation : Assurez-vous que l'alimentation est propre et stable pour des lectures cohérentes.
