ESP32 Tutoriel Bluetooth - Bluetooth Classique et BLE avec l'Application Bluetooth DIYables

Présentation

Ce tutoriel démontre comment implémenter la communication sans fil entre l'ESP32 et l'Application Bluetooth DIYables en utilisant soit le Bluetooth Classique soit le Bluetooth Low Energy (BLE). L'ESP32 dispose de capacités Bluetooth intégrées, éliminant le besoin de modules Bluetooth externes.

L'ESP32 fournit un support natif pour les protocoles Bluetooth Classique et BLE, permettant une connectivité directe à l'Application Bluetooth DIYables sur les appareils Android et iOS sans exigences matérielles supplémentaires.

Information clé : L'ESP32 supporte les modes Bluetooth duaux — à la fois le Bluetooth Classique et le BLE (Bluetooth Low Energy). L'Application Bluetooth DIYables fournit un support complet pour le Bluetooth Classique et le BLE sur les plateformes Android, avec support BLE sur iOS. Les utilisateurs peuvent sélectionner le protocole approprié basé sur les exigences de leur plateforme et les spécifications de leur projet.

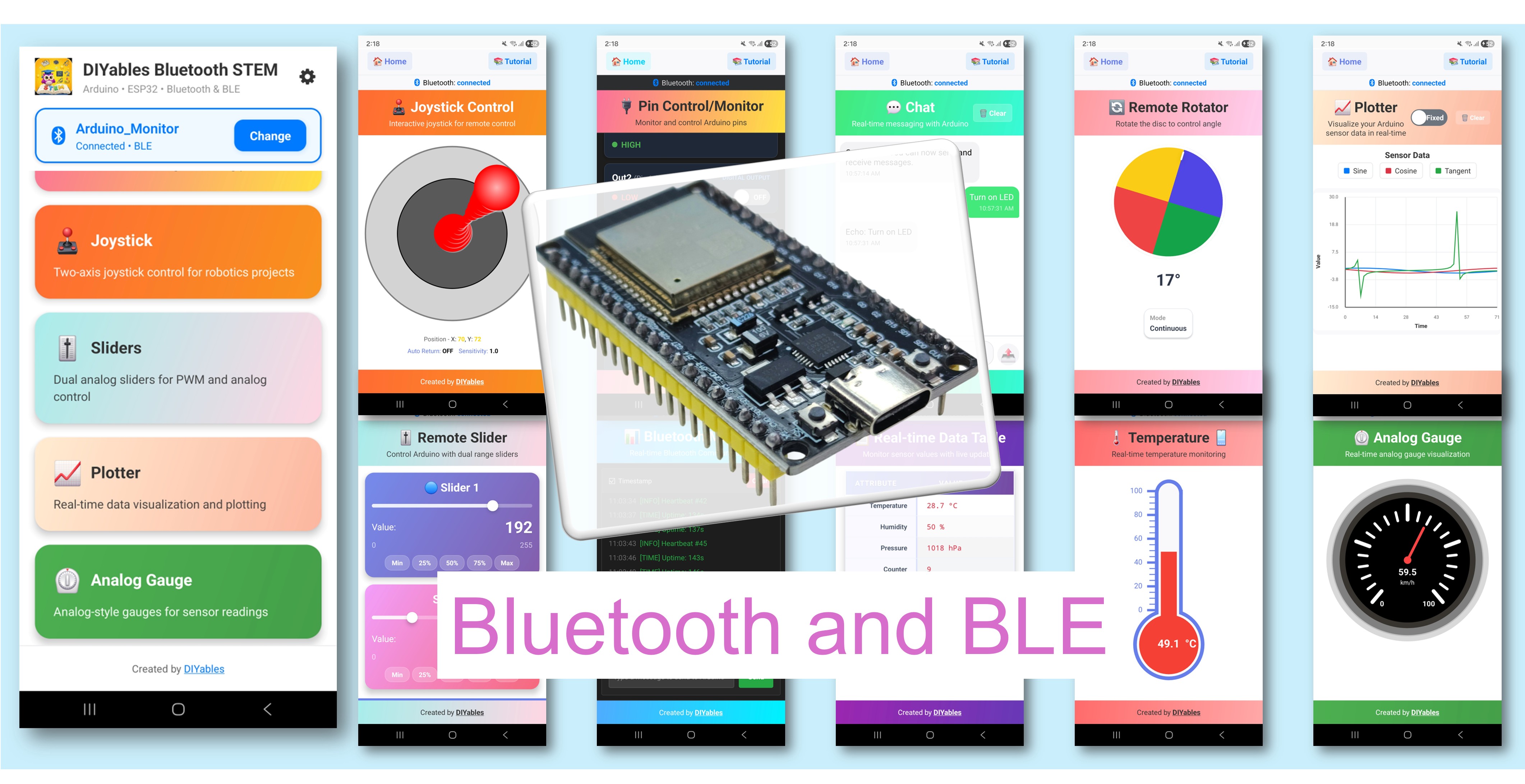

ESP32 Tutoriel Bluetooth - Bluetooth Classique et BLE avec l'Application Bluetooth DIYables

Caractéristiques

Support de Protocole Dual : Implémente les protocoles Bluetooth Classique et BLE pour une compatibilité maximale
Portée Sans Fil : Fournit une communication sans fil jusqu'à 10 mètres
Compatibilité Multi-Plateforme : Supporte les systèmes d'exploitation Android et iOS
Méthodes de Connexion Flexibles : Le Bluetooth Classique utilise l'appairage traditionnel ; le BLE offre une connexion automatique
Bibliothèque de Widgets Complète : Inclut curseurs, joystick, moniteur, traceur, jauge, affichage de température, chat, tableau, rotateur, et composants d'interface supplémentaires
Options d'Efficacité Énergétique : Mode BLE optimisé pour les applications basse consommation ; le Bluetooth Classique fournit une compatibilité d'appareils plus large
Intégration Simple : L'installation d'une seule bibliothèque gère tous les protocoles de communication

Matériel Requis

1	×	Module de développement ESP32 ESP-WROOM-32
1	×	Alternativement: ESP32 Uno-form board
1	×	Alternativement: ESP32 S3 Uno-form board
1	×	Câble USB Type-C
1	×	Recommandé: Carte d'extension à bornier à vis pour ESP32
1	×	Recommandé: Breakout Expansion Board for ESP32
1	×	Recommandé: Répartiteur d'alimentation pour ESP32

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables ESP32 (ESP32 inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Configuration Logicielle

Étapes Rapides

Suivez ces procédures pour configurer l'environnement de développement :

Pour la configuration initiale de l'ESP32, consultez le guide de démarrage ESP32.
Connectez la carte ESP32 à l'ordinateur via le câble USB.
Lancez l'IDE Arduino.
Sélectionnez la carte ESP32 et le port COM correspondant.

Installer le Core de la Carte

Naviguez vers Outils Type de carte Gestionnaire de cartes...
Recherchez "esp32"
Installez esp32 par Espressif Systems

Installer la Bibliothèque Bluetooth DIYables

Accédez à l'icône Bibliothèques dans la barre latérale gauche de l'IDE Arduino.
Recherchez "DIYables Bluetooth" et localisez la bibliothèque DIYables Bluetooth par DIYables
Cliquez sur Installer pour ajouter la bibliothèque

Lorsque demandé, installez les dépendances de bibliothèque requises
Cliquez sur Tout Installer pour compléter l'installation.

Application Mobile

Installez l'Application Bluetooth DIYables : Android | iOS

Compatibilité de Plateforme : L'Application Bluetooth DIYables supporte à la fois le Bluetooth Classique et le BLE sur les plateformes Android, avec support BLE sur iOS. La capacité dual-mode de l'ESP32 permet la sélection de protocole basée sur les exigences de plateforme. Les appareils Android supportent les modes Bluetooth Classique et BLE. Les appareils iOS nécessitent le mode BLE. Les connexions BLE s'établissent automatiquement sans procédures d'appairage manuel.

Lancez l'Application Bluetooth DIYables
Accordez les permissions suivantes lorsque demandé :

Permission Appareils à proximité (Android 12+) / Permission Bluetooth (iOS) - Requise pour la recherche et connexion d'appareils Bluetooth
Permission Localisation (Android 11 et antérieur uniquement) - Requise par le système Android pour la recherche d'appareils Bluetooth

Vérifiez que le Bluetooth est activé dans les paramètres de l'appareil
Appuyez sur le bouton Connecter sur l'écran d'accueil pour initier la recherche d'appareils.

Application Bluetooth DIYables - Écran d'Accueil avec Bouton de Recherche

Sélectionnez l'appareil ESP32 dans les résultats de recherche pour établir la connexion.

Exemples

L'ESP32 supporte les protocoles Bluetooth Classique et BLE. Sélectionnez l'implémentation appropriée basée sur les exigences du projet. Tous les exemples sont compatibles avec le matériel ESP32.

Exemples Bluetooth Classique (Android Seulement) et Exemples BLE (Android & iOS)

ESP32 Bluetooth Slider Exemple - Tutoriel d'interface à double contrôle curseur - Contrôler les valeurs de curseur
ESP32 Bluetooth Broches Numériques - Tutoriel Interface de Contrôle et Surveillance des Broches - Contrôler les broches de sortie numériques
ESP32 Moniteur Bluetooth - Tutoriel Interface Moniteur Série Temps Réel - Communication série sans fil
ESP32 Bluetooth Plotter Exemple - Tutoriel Interface de Tracé de Données en Temps Réel - Visualisation de données en temps réel
ESP32 Bluetooth Jauge Analogique - Tutoriel d'Affichage Jauge Analogique - Affichage de jauge analogique
Exemple de température Bluetooth ESP32 - Tutoriel d'affichage d'une jauge de température. - Surveillance de température et d'humidité
ESP32 Manette Bluetooth - Tutoriel Interface de Contrôle 2D Interactive - Entrée joystick 2D
ESP32 Exemple Rotateur Bluetooth - Tutoriel Interface de Contrôle Disque/Bouton Rotatif - Entrée de contrôle rotatif
ESP32 Chat Bluetooth - Interface de messagerie bidirectionnelle - Communication par messages texte
Exemple de tableau Bluetooth ESP32 - Tutoriel sur l'interface d'affichage de données structurées. - Affichage de données tabulaires
ESP32 - RTC Bluetooth - Synchronisation d'horloge temps réel
ESP32 Bluetooth Applications Multiples - Combiner Toutes les Applications Bluetooth dans un Projet Tutoriel - Intégration de widgets multiples

Dépannage

Symptôme	Cause Probable	Résolution
Appareil non visible lors de la recherche de l'app	Mode Bluetooth incorrect ou firmware non exécuté	Vérifiez que le code utilise le bon mode Bluetooth (Classique ou BLE) et que l'ESP32 s'exécute
SerialBT.begin() ou BLE.begin() échoue	Incompatibilité de core de carte ou de bibliothèque	Installez le core de carte ESP32 par Espressif Systems via le Gestionnaire de Cartes
Connexion établie mais pas de transfert de données	Bibliothèque DIYables obsolète	Mettez à jour la bibliothèque Bluetooth DIYables vers la dernière version via le Gestionnaire de Bibliothèques
Erreur de compilation	BluetoothSerial.h ou BLEDevice.h non trouvé	Bibliothèque Bluetooth DIYables non installée	Installez la bibliothèque Bluetooth DIYables via le Gestionnaire de Bibliothèques
Erreurs de compilation liées à la sélection de carte	Carte incorrecte sélectionnée ou core manquant	Sélectionnez la carte ESP32 et installez le core esp32 par Espressif Systems
La connexion se déconnecte immédiatement après établissement	Interférences ou problèmes d'alimentation	Assurez-vous d'une alimentation USB stable et maintenez la proximité des appareils dans les 10 mètres
Le Bluetooth Classique échoue sur iOS	iOS ne supporte pas le profil Bluetooth Classique	Utilisez le mode BLE pour la compatibilité avec les appareils iOS

Notes

Pour l'implémentation ESP32, utilisez les exemples Esp32Bluetooth_ pour le Bluetooth Classique ou les exemples Esp32BLE_ pour le BLE. Les exemples ArduinoBLE_ sont conçus pour différentes plateformes matérielles (par exemple, Arduino Uno R4).
Le Bluetooth Classique nécessite un appairage manuel via les paramètres Bluetooth de l'appareil avant la connexion de l'app (Android seulement).
Le BLE établit des connexions automatiques sans procédures d'appairage manuel et supporte les plateformes Android et iOS.
Maintenez une alimentation continue (USB ou externe) pour assurer une publicité Bluetooth persistante et la découvrabilité de l'appareil.
La compatibilité iOS nécessite le mode BLE car iOS ne supporte pas le Bluetooth Classique pour les appareils accessoires.
