ESP32 - Capteur de couleur via Web
Dans ce projet divertissant, vous allez connecter un capteur de couleur TCS3200D/TCS230 à un ESP32 et diffuser les couleurs détectées vers un navigateur web en temps réel. La page web présente un personnage Minion animé et ludique dont la couleur de peau se met à jour en direct selon ce que le capteur détecte. Pour simplifier la création de l'interface web et la gestion de la communication WebSocket, ce projet utilise la Exemple de WebApp personnalisée pour ESP32 - Tutoriel d'interface Web simple pour les débutants..
Voici un résumé de ce qui se passe :
- L'ESP32 lit les données de couleur RGB du capteur TCS3200D/TCS230
- Il convertit les valeurs RGB en code couleur HEX (par exemple, #FF8000)
- Le code HEX est diffusé vers le navigateur web via WebSocket
- Un Minion animé amusant sur la page web change instantanément ses couleurs de corps, bras et paupières pour correspondre à la couleur détectée
Un tutoriel vidéo étape par étape est également disponible en bas de ce guide.
Matériel requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables ESP32 (ESP32 inclus) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Prérequis
Si vous découvrez le capteur de couleur TCS3200D/TCS230 ou DIYables ESP32 WebApps, les tutoriels suivants vous aideront à vous familiariser :
Schéma de câblage

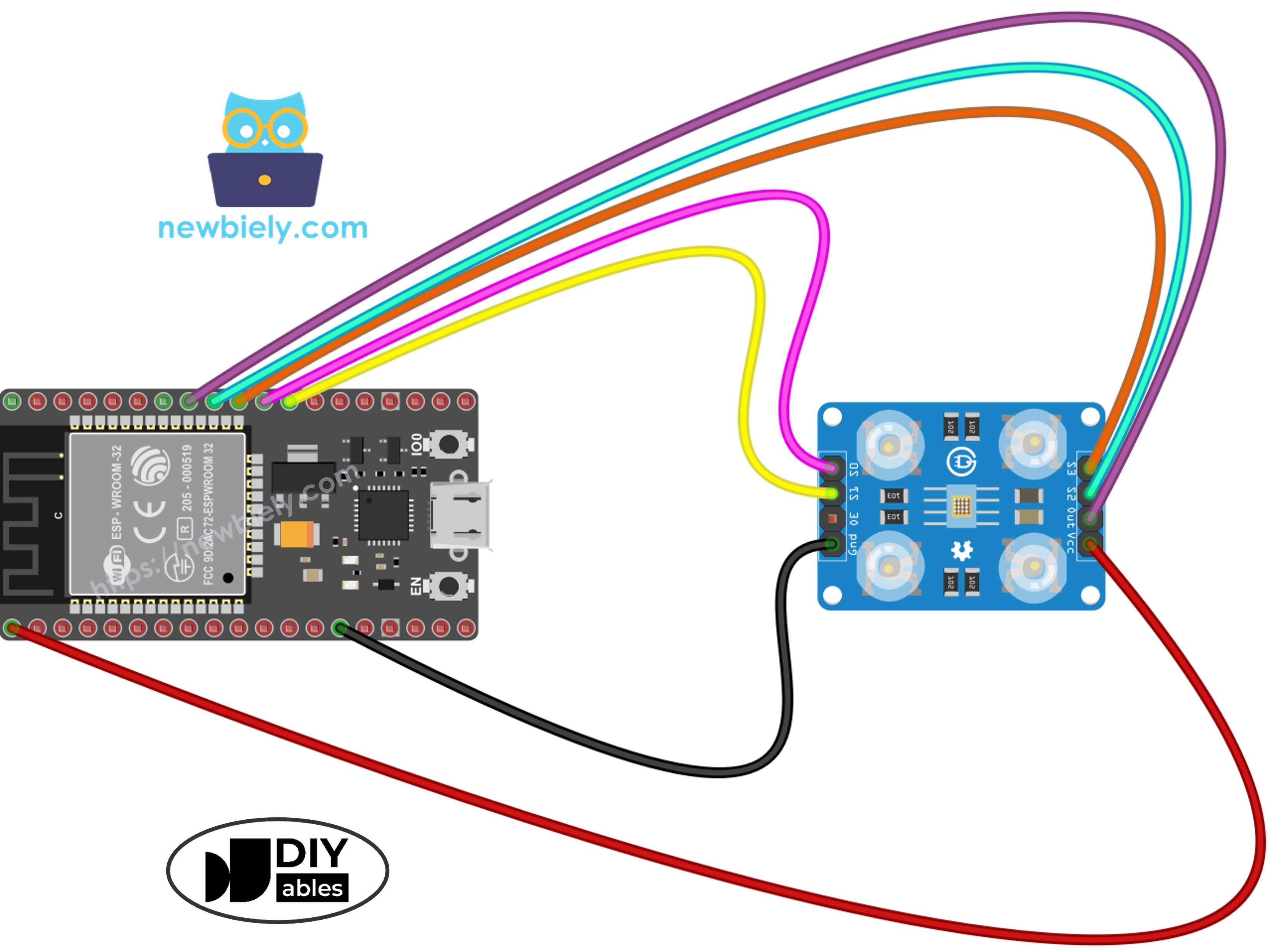

Le diagramme ci-dessous montre comment connecter le capteur de couleur TCS3200 à un ESP32 :
| Capteur de couleur TCS3200 | ESP32 |
|---|---|
| VCC | 5V (VIN) |
| GND | GND |
| S0 | GPIO 17 |
| S1 | GPIO 16 |
| S2 | GPIO 18 |
| S3 | GPIO 5 |
| OUT | GPIO 19 |
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Si vous ne savez pas comment alimenter l'ESP32 et d'autres composants, consultez les instructions dans le tutoriel suivant : Comment alimenter l'ESP32..
Comment ça fonctionne
Voici le flux étape par étape de ce projet :
- Chaque seconde, l'ESP32 lit le capteur de couleur en basculant entre les filtres rouge, vert et bleu en utilisant les broches de contrôle S2/S3, et mesure la largeur d'impulsion sur la broche OUT.
- Les valeurs brutes de largeur d'impulsion sont converties en valeurs RGB de 0 à 255 en utilisant les données d'étalonnage (obtenues lors de ESP32 - Capteur de couleur TCS3200D/TCS230.).
- Les valeurs RGB sont formatées en chaîne de couleur HEX comme #FF8000.
- Cette chaîne de couleur est diffusée à tous les navigateurs web connectés via WebSocket grâce à la bibliothèque DIYables ESP32 WebApps.
- Sur la page web, JavaScript reçoit la couleur et l'applique instantanément au corps, aux bras et aux paupières du personnage Minion.
Code ESP32 - Application Web Capteur de couleur Minion
Ce projet se compose de 4 fichiers :

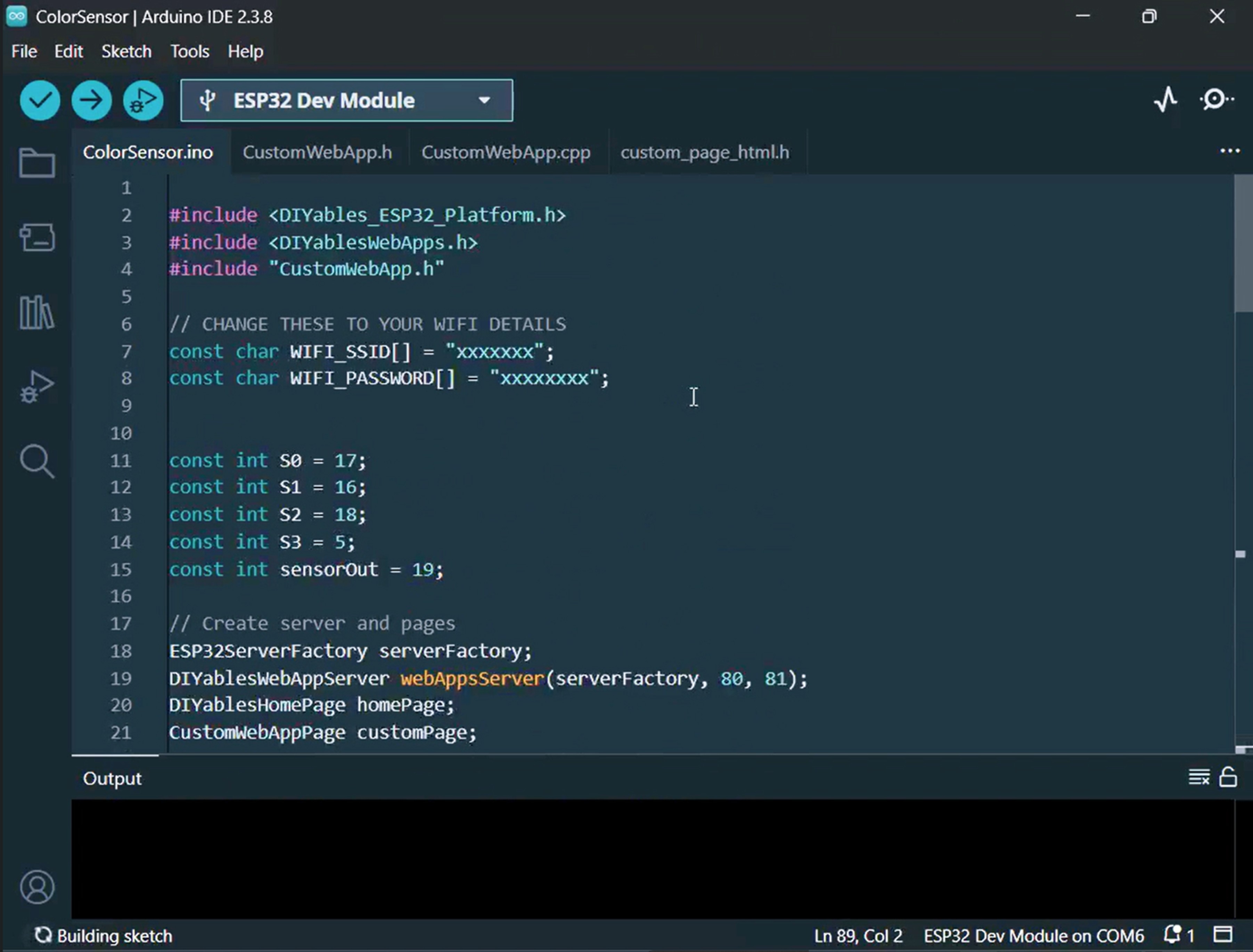

- ColorSensorESP32.ino - Sketch principal : initialise le capteur, lit les couleurs et les envoie à la page web
- CustomWebApp.h - Fichier d'en-tête : déclare la classe de page d'application web personnalisée
- CustomWebApp.cpp - Fichier d'implémentation : gère la messagerie WebSocket en utilisant l'identifiant "Color sensor:"
- custom_page_html.h - Page web : le Minion animé construit avec HTML/CSS/JavaScript qui réagit aux couleurs reçues
ColorSensorESP32.ino
/*
* Ce code ESP32 a été développé par newbiely.fr
* Ce code ESP32 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/esp32/esp32-color-sensor-via-web
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
#include "CustomWebApp.h"
// CHANGE THESE TO YOUR WIFI DETAILS
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Configure TCS3200 pins for ESP32
const int S0 = 17;
const int S1 = 16;
const int S2 = 18;
const int S3 = 5;
const int sensorOut = 19;
// Create server and pages
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
CustomWebAppPage customPage;
unsigned long lastColorRead = 0;
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Starting Custom WebApp...");
// Initialize TCS3200 pins
pinMode(S0, OUTPUT);
pinMode(S1, OUTPUT);
pinMode(S2, OUTPUT);
pinMode(S3, OUTPUT);
pinMode(sensorOut, INPUT);
// Set frequency scaling to 20%
digitalWrite(S0, HIGH);
digitalWrite(S1, LOW);
// Add pages to server
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&customPage);
// Start WiFi and web server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to connect to WiFi!");
delay(1000);
}
}
Serial.println("Custom WebApp ready!");
customPage.sendToWeb("Arduino is ready!");
}
void loop() {
// Handle web server
webAppsServer.loop();
// Send sensor data every 1 second
if (millis() - lastColorRead > 1000) {
// Read Red color
digitalWrite(S2, LOW);
digitalWrite(S3, LOW);
int r = map(pulseIn(sensorOut, LOW), 31, 150, 255, 0);
// Read Green color
digitalWrite(S2, HIGH);
digitalWrite(S3, HIGH);
int g = map(pulseIn(sensorOut, LOW), 35, 180, 255, 0);
// Read Blue color
digitalWrite(S2, LOW);
digitalWrite(S3, HIGH);
int b = map(pulseIn(sensorOut, LOW), 30, 150, 255, 0);
// Convert to HEX color and send to Web
char hexColor[8];
sprintf(hexColor, "#%02X%02X%02X", constrain(r, 0, 255), constrain(g, 0, 255), constrain(b, 0, 255));
customPage.sendToWeb(String(hexColor));
Serial.println("Sent to Minion: " + String(hexColor));
lastColorRead = millis();
}
}
CustomWebApp.h
/*
* Ce code ESP32 a été développé par newbiely.fr
* Ce code ESP32 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/esp32/esp32-color-sensor-via-web
*/
#ifndef CUSTOM_WEBAPP_H
#define CUSTOM_WEBAPP_H
#include <DIYablesWebApps.h>
/**
* Simple Custom WebApp Page
*
* This is a template for creating your own custom web applications.
* It provides basic controls like buttons and sliders that communicate
* with your Arduino in real-time.
*/
class CustomWebAppPage : public DIYablesWebAppPageBase {
private:
// WebSocket message identifier for this custom app
static const String APP_IDENTIFIER;
public:
CustomWebAppPage();
// ========================================
// REQUIRED METHODS - USED BY LIBRARY - DON'T CHANGE THESE!
// ========================================
void handleHTTPRequest(IWebClient& client) override;
void handleWebSocketMessage(IWebSocket& ws, const char* message, uint16_t length) override;
const char* getPageInfo() const override;
String getNavigationInfo() const override;
// ========================================
// YOUR METHODS - USE THESE IN YOUR CODE!
// ========================================
void onCustomMessageReceived(void (*callback)(const String& payload));
void sendToWeb(const String& message);
};
#endif
CustomWebApp.cpp
/*
* Ce code ESP32 a été développé par newbiely.fr
* Ce code ESP32 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/esp32/esp32-color-sensor-via-web
*/
#include "CustomWebApp.h"
#include "custom_page_html.h"
// Define the static member - WebSocket message identifier for this custom app
const String CustomWebAppPage::APP_IDENTIFIER = "Color sensor:";
// Callback function for handling messages from web browser
void (*customMessageCallback)(const String& payload) = nullptr;
CustomWebAppPage::CustomWebAppPage() : DIYablesWebAppPageBase("/custom") {
}
void CustomWebAppPage::handleHTTPRequest(IWebClient& client) {
// Send the HTML page to web browser
sendHTTPHeader(client);
client.print(CUSTOM_PAGE_HTML);
}
void CustomWebAppPage::handleWebSocketMessage(IWebSocket& ws, const char* message, uint16_t length) {
String messageStr = String(message, length);
Serial.print("Color sensor WebApp received: ");
Serial.println(messageStr);
// Only handle messages that start with our app identifier
if (messageStr.startsWith(APP_IDENTIFIER)) {
String payload = messageStr.substring(APP_IDENTIFIER.length()); // Remove identifier
// Call your callback function with the payload
if (customMessageCallback) {
customMessageCallback(payload);
}
}
}
void CustomWebAppPage::onCustomMessageReceived(void (*callback)(const String& payload)) {
customMessageCallback = callback;
}
void CustomWebAppPage::sendToWeb(const String& message) {
// Send message to web browser with app identifier
String fullMessage = APP_IDENTIFIER + message;
broadcastToAllClients(fullMessage.c_str());
}
const char* CustomWebAppPage::getPageInfo() const {
return "🔧 Color sensor WebApp";
}
String CustomWebAppPage::getNavigationInfo() const {
String result = "<a href=\"";
result += getPagePath();
result += "\" class=\"app-card custom\" style=\"background: linear-gradient(135deg, #007bff 0%, #0056b3 100%);\">";
result += "<h3>🔧 Color sensor WebApp</h3>";
result += "<p>Simple template for your own apps</p>";
result += "</a>";
return result;
}
custom_page_html.h
/*
* Ce code ESP32 a été développé par newbiely.fr
* Ce code ESP32 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/esp32/esp32-color-sensor-via-web
*/
#ifndef CUSTOM_PAGE_HTML_H
#define CUSTOM_PAGE_HTML_H
const char CUSTOM_PAGE_HTML[] PROGMEM = R"HTML_WRAPPER(
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=no">
<title>Mobile Laughing Minion</title>
<style>
/* GIỮ NGUYÊN TOÀN BỘ CSS GỐC CỦA BẠN */
body { margin: 0; padding: 20px; box-sizing: border-box; display: flex; flex-direction: column; justify-content: flex-start; align-items: center; background-color: #f0f8ff; font-family: sans-serif; overflow-x: hidden; }
.text { font-size: clamp(16px, 5vw, 24px); font-weight: bold; color: #333; margin-bottom: 20px; text-align: center; z-index: 10; }
.scale-wrapper { transform-origin: top center; display: flex; justify-content: center; align-items: flex-start; }
.minion-container { position: relative; width: 200px; height: 400px; }
.body { position: absolute; top: 20px; left: 25px; width: 150px; height: 300px; background-color: #FFD90F; border-radius: 75px; box-shadow: inset -10px -10px 20px rgba(0,0,0,0.1); overflow: hidden; z-index: 2; transition: background-color 0.5s; }
.overalls { position: absolute; bottom: 0; width: 100%; height: 90px; background-color: #225A94; border-radius: 0 0 75px 75px; box-shadow: inset -10px -10px 20px rgba(0,0,0,0.2); }
.pocket { position: absolute; bottom: 30px; left: 50px; width: 50px; height: 40px; background-color: #1A4674; border-radius: 10px 10px 20px 20px; border: 2px dashed #fce144; }
.strap { position: absolute; top: 65px; left: 0; width: 100%; height: 25px; background-color: #333; z-index: 1; }
.goggles-wrapper { position: absolute; top: 50px; left: -5px; width: 160px; display: flex; justify-content: center; z-index: 3; }
.goggle { position: relative; width: 50px; height: 50px; background-color: white; border: 12px solid #999; border-radius: 50%; box-shadow: 3px 3px 8px rgba(0,0,0,0.2), inset 3px 3px 8px rgba(0,0,0,0.1); margin: 0 -2px; overflow: hidden; }
.pupil { position: absolute; top: 50%; left: 50%; width: 20px; height: 20px; background-color: #4B3621; border-radius: 50%; transform: translate(-50%, -50%); transition: transform 0.2s ease-out; }
.pupil::after { content: ''; position: absolute; top: 4px; left: 4px; width: 6px; height: 6px; background-color: black; border-radius: 50%; }
.catchlight { position: absolute; top: 2px; right: 4px; width: 4px; height: 4px; background-color: white; border-radius: 50%; z-index: 4; }
.eyelid { position: absolute; top: 0; left: 0; width: 100%; height: 100%; background-color: #FFD90F; border-bottom: 3px solid #D4B200; transform-origin: top; transform: scaleY(0); z-index: 5; animation: blink 4s infinite; }
.mouth { position: absolute; top: 145px; left: 35px; width: 80px; height: 45px; background-color: #3E2723; border-radius: 10px 10px 60px 60px; overflow: hidden; z-index: 3; box-shadow: inset 0 5px 10px rgba(0,0,0,0.5); animation: laugh 0.2s infinite alternate ease-in-out; }
.teeth { position: absolute; top: 0; left: 0; width: 100%; height: 14px; background-color: #fff; border-radius: 0 0 5px 5px; }
.tongue { position: absolute; bottom: -5px; left: 20px; width: 40px; height: 25px; background-color: #FF5252; border-radius: 50%; animation: wag 0.2s infinite alternate ease-in-out; }
.arm { position: absolute; top: 140px; width: 25px; height: 80px; background-color: #FFD90F; border-radius: 12px; z-index: 1; transition: background-color 0.5s; }
.arm.left { left: 10px; transform: rotate(35deg); }
.arm.right { right: 15px; transform: rotate(-35deg); }
.glove { position: absolute; bottom: -15px; left: -5px; width: 35px; height: 35px; background-color: #333; border-radius: 50%; }
.leg { position: absolute; bottom: 50px; width: 25px; height: 40px; background-color: #225A94; z-index: 1; }
.leg.left { left: 60px; }
.leg.right { left: 115px; }
.shoe { position: absolute; bottom: -15px; left: -10px; width: 45px; height: 20px; background-color: #222; border-radius: 20px 20px 5px 5px; border-bottom: 5px solid #111; }
@keyframes blink { 0%, 94%, 100% { transform: scaleY(0); } 97% { transform: scaleY(1); } }
@keyframes laugh { 0% { height: 40px; transform: scaleX(1); } 100% { height: 55px; transform: scaleX(1.05); } }
@keyframes wag { 0% { transform: translateY(0); } 100% { transform: translateY(-3px); } }
</style>
</head>
<body>
<div class="text" id="status-text">Just watch him look around! 👀</div>
<div class="scale-wrapper" id="minionWrapper">
<div class="minion-container">
<div class="arm left" id="armL"><div class="glove"></div></div>
<div class="arm right" id="armR"><div class="glove"></div></div>
<div class="leg left"><div class="shoe"></div></div>
<div class="leg right"><div class="shoe"></div></div>
<div class="body" id="minionBody">
<div class="overalls">
<div class="pocket"></div>
</div>
<div class="strap"></div>
<div class="goggles-wrapper">
<div class="goggle"><div class="pupil"><div class="catchlight"></div></div><div class="eyelid" id="eyelidL"></div></div>
<div class="goggle"><div class="pupil"><div class="catchlight"></div></div><div class="eyelid" id="eyelidR"></div></div>
</div>
<div class="mouth">
<div class="teeth"></div>
<div class="tongue"></div>
</div>
</div>
</div>
</div>
<script>
// LOGIC KẾT NỐI WEBSOCKET
const APP_IDENTIFIER = 'Color sensor:';
let ws = null;
function connectWebSocket() {
ws = new WebSocket('ws://' + location.hostname + ':81');
ws.onopen = () => document.getElementById('status-text').textContent = "ESP32 - Color Sensor";
ws.onclose = () => setTimeout(connectWebSocket, 2000);
ws.onmessage = (event) => {
if (event.data.startsWith(APP_IDENTIFIER)) {
let color = event.data.substring(APP_IDENTIFIER.length);
// Cập nhật màu cho thân, tay và mí mắt
document.getElementById('minionBody').style.backgroundColor = color;
document.getElementById('armL').style.backgroundColor = color;
document.getElementById('armR').style.backgroundColor = color;
document.getElementById('eyelidL').style.backgroundColor = color;
document.getElementById('eyelidR').style.backgroundColor = color;
document.getElementById('status-text').style.color = color;
}
};
}
// GIỮ NGUYÊN LOGIC RESIZE & MẮT GỐC
function resizeMinion() {
const wrapper = document.getElementById('minionWrapper');
const availableWidth = window.innerWidth - 40;
const minionTrueWidth = 260;
const minionHeight = 400;
let scaleFactor = availableWidth / minionTrueWidth;
if (scaleFactor > 1.5) scaleFactor = 1.5;
wrapper.style.transform = `scale(${scaleFactor})`;
wrapper.style.height = `${minionHeight * scaleFactor}px`;
}
window.addEventListener('resize', resizeMinion);
resizeMinion();
connectWebSocket();
const pupils = document.querySelectorAll('.pupil');
function moveEyesAutomatically() {
const angle = Math.random() * Math.PI * 2;
const distance = Math.random() * 15;
const pupilX = Math.cos(angle) * distance;
const pupilY = Math.sin(angle) * distance;
pupils.forEach(pupil => {
pupil.style.transform = `translate(calc(-50% + ${pupilX}px), calc(-50% + ${pupilY}px))`;
});
}
setInterval(moveEyesAutomatically, 600);
</script>
</body>
</html>
)HTML_WRAPPER";
#endif
Étapes rapides
Suivez ces étapes pour faire fonctionner le projet :
- Si c'est votre première fois avec l'ESP32, consultez le tutoriel sur Installation du logiciel ESP32..
- Effectuez d'abord l'étalonnage en utilisant le ESP32 - Capteur de couleur TCS3200D/TCS230.. Notez vos résultats d'étalonnage (redMin, redMax, greenMin, greenMax, blueMin, blueMax).
- Connectez le matériel comme indiqué dans le schéma de câblage ci-dessus.
- Branchez la carte ESP32 sur votre ordinateur avec un câble USB.
- Ouvrez l'IDE Arduino.
- Choisissez la bonne carte ESP32 (par exemple, ESP32 Dev Module) et le bon port COM.
- Allez à l'icône Bibliothèques dans la barre latérale gauche de l'IDE Arduino.
- Recherchez "DIYables ESP32 WebApps" et localisez la bibliothèque par DIYables.
- Cliquez sur Installer pour l'installer.
- Quand on vous demande les dépendances supplémentaires, cliquez sur Tout installer.
- Créez un nouveau sketch dans Arduino IDE et nommez-le ColorSensorESP32.
- Copiez les 4 fichiers listés ci-dessus dans le projet. Votre IDE Arduino devrait afficher 4 onglets comme ceci :
- Dans ColorSensorESP32.ino, remplacez les identifiants Wi-Fi par les détails de votre propre réseau :
const char WIFI_SSID[] = "VOTRE_NOM_WIFI";
const char WIFI_PASSWORD[] = "VOTRE_MOT_DE_PASSE_WIFI";
- Remplacez les valeurs d'étalonnage dans les appels map() à l'intérieur de loop() par les nombres que vous avez notés pendant l'étalonnage. Par exemple, si votre étalonnage a produit redMin = 42, redMax = 210, greenMin = 55, greenMax = 185, blueMin = 60, blueMax = 172, mettez à jour les lignes ainsi :
int r = map(pulseIn(sensorOut, LOW), 42, 210, 255, 0);
int g = map(pulseIn(sensorOut, LOW), 55, 185, 255, 0);
int b = map(pulseIn(sensorOut, LOW), 60, 172, 255, 0);
- Cliquez sur le bouton Téléverser pour flasher le code sur l'ESP32.
- Ouvrez le Moniteur série. Vous devriez voir quelque chose comme :
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Starting Custom WebApp...
Custom WebApp ready!
INFO: Added app /
INFO: Added app /custom
DIYables ESP32 WebApp Library
Network connected!
IP address: 192.168.0.5
HTTP server started on port 80
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.5
🔗 WebSocket: ws://192.168.0.5:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.5/
🔧 Color sensor WebApp: http://192.168.0.5/custom
==========================================
Sent to Minion: #FFD200
Sent to Minion: #00C832
Sent to Minion: #0028FF
- Si rien n'apparaît, essayez d'appuyer sur le bouton reset de l'ESP32.
- Copiez l'adresse IP affichée dans le Moniteur série et ouvrez-la dans un navigateur web sur votre téléphone ou ordinateur.
- Par exemple : http://192.168.0.5
- Sur la page d'accueil, appuyez sur la carte Color sensor WebApp pour ouvrir la page Minion.
- Alternativement, allez directement à http://[ADRESSE_IP]/custom.
- Vous verrez le Minion animé qui rit sur votre écran.
- Tenez un objet coloré près du capteur TCS3200 — la couleur de peau du Minion se mettra à jour instantanément pour refléter la couleur détectée !
Vous pouvez suivre le guide vidéo étape par étape ci-dessous.
Comprendre le code
Côté ESP32 (ColorSensorESP32.ino)
Le sketch principal effectue ces tâches :
- Configure le capteur TCS3200 : Configure S0/S1 pour une mise à l'échelle de fréquence de 20% et prépare S2/S3 pour la sélection de filtre.
- Échantillonne la couleur une fois par seconde : À l'intérieur de loop(), l'ESP32 fait le cycle à travers les filtres de couleur rouge, vert et bleu, mesure la largeur d'impulsion avec pulseIn(), et convertit chaque lecture en une valeur de 0 à 255 en utilisant map() avec vos données d'étalonnage.
- Formate en HEX : Les trois valeurs RGB sont combinées en une chaîne HEX (par exemple, #FF8000) en utilisant sprintf() et constrain().
- Diffuse aux navigateurs : La couleur HEX est transmise à chaque client web connecté grâce à customPage.sendToWeb().
Côté page web (custom_page_html.h)
Le fichier HTML contient :
- Un Minion animé en CSS uniquement : Le personnage présente des yeux qui clignent, une bouche qui rit avec une langue qui remue, et des pupilles qui bougent aléatoirement — le tout alimenté par des animations CSS et un petit intervalle JavaScript.
- Écouteur WebSocket : JavaScript ouvre une connexion persistante au serveur WebSocket de l'ESP32 sur le port 81 et traite les messages de couleur entrants.
- Application de couleur en direct : Chaque couleur HEX reçue est appliquée en douceur au corps, aux bras et aux paupières du Minion en utilisant une transition CSS pour un effet visuel fluide.
- Reconnexion automatique : Si le WebSocket se déconnecte, la page retente la connexion toutes les 2 secondes sans intervention de l'utilisateur.
- Disposition responsive : Le Minion se redimensionne automatiquement pour s'adapter à toute taille d'écran, des téléphones aux ordinateurs de bureau.
Protocole de message
Ce projet suit le framework d'application personnalisée DIYables ESP32 WebApps. Les messages sont étiquetés avec l'identifiant "Color sensor:" :
- L'ESP32 envoie : Color sensor:#FF8000 (préfixe identifiant + valeur couleur HEX)
- Le navigateur reçoit : JavaScript supprime le préfixe Color sensor: et applique le #FF8000 restant au Minion
Pour en savoir plus sur ce modèle de communication et comment construire vos propres applications personnalisées, visitez le Exemple de WebApp personnalisée pour ESP32 - Tutoriel d'interface Web simple pour les débutants..
