Arduino UNO R4 - Verrou à solénoïde

Ce tutoriel vous explique comment utiliser l'Arduino UNO R4 et la serrure à solénoïde pour verrouiller/déverrouiller votre porte, armoire ou tiroir. En détail, nous apprendrons :

Comment connecter le verrou à solénoïde à une carte Arduino UNO R4.
Comment programmer la carte Arduino UNO R4 pour contrôler le verrou à solénoïde.

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Serrure à solénoïde
1	×	Relais
1	×	Adaptateur secteur 12V
1	×	Connecteur d'alimentation DC
1	×	(Recommended) Shield à bornier à vis pour Arduino Uno R4
1	×	(Recommended) Shield plaque d'essai pour Arduino Uno R4
1	×	(Recommended) Boîtier pour Arduino Uno R4
1	×	(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1	×	(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos de la serrure à solénoïde

La serrure à solénoïde, également appelée serrure à tirage électrique, est utilisée pour verrouiller ou déverrouiller des armoires, des tiroirs et des portes.

Schéma des broches

La serrure à solénoïde a deux fils :

Connectez le fil rouge positif (+) à l'alimentation DC de 12 V.
Connectez le fil noir négatif (-) à la masse (GND) de l'alimentation DC.

Schéma de brochage de la serrure à solénoïde

Comment cela fonctionne

Lorsque la serrure à solénoïde est alimentée, le pêne (la gâche) sort ⇒ la porte est verrouillée.
Lorsque la serrure à solénoïde n'est pas alimentée, le pêne (la gâche) se rétracte ⇒ la porte est déverrouillée.

※ Note:

La serrure à solénoïde nécessite généralement une alimentation de 12 V, 24 V ou 48 V. Nous ne devons pas connecter directement la serrure à solénoïde à la broche de l'Arduino UNO R4. Au lieu de cela, connectez-la via un relais à la broche de l'Arduino UNO R4.

Si nous connectons le verrou électromagnétique à un relais en position normalement ouverte :

Si le relais est ouvert, la porte est déverrouillée.
Si le relais est fermé, la porte est verrouillée.

Vous pouvez connecter une carte Arduino UNO R4 à un relais pour la programmer afin de contrôler une serrure à solénoïde. Pour en savoir plus sur l’utilisation d’un relais avec Arduino UNO R4 dans notre tutoriel Arduino UNO R4 - Relais..

Diagramme de câblage

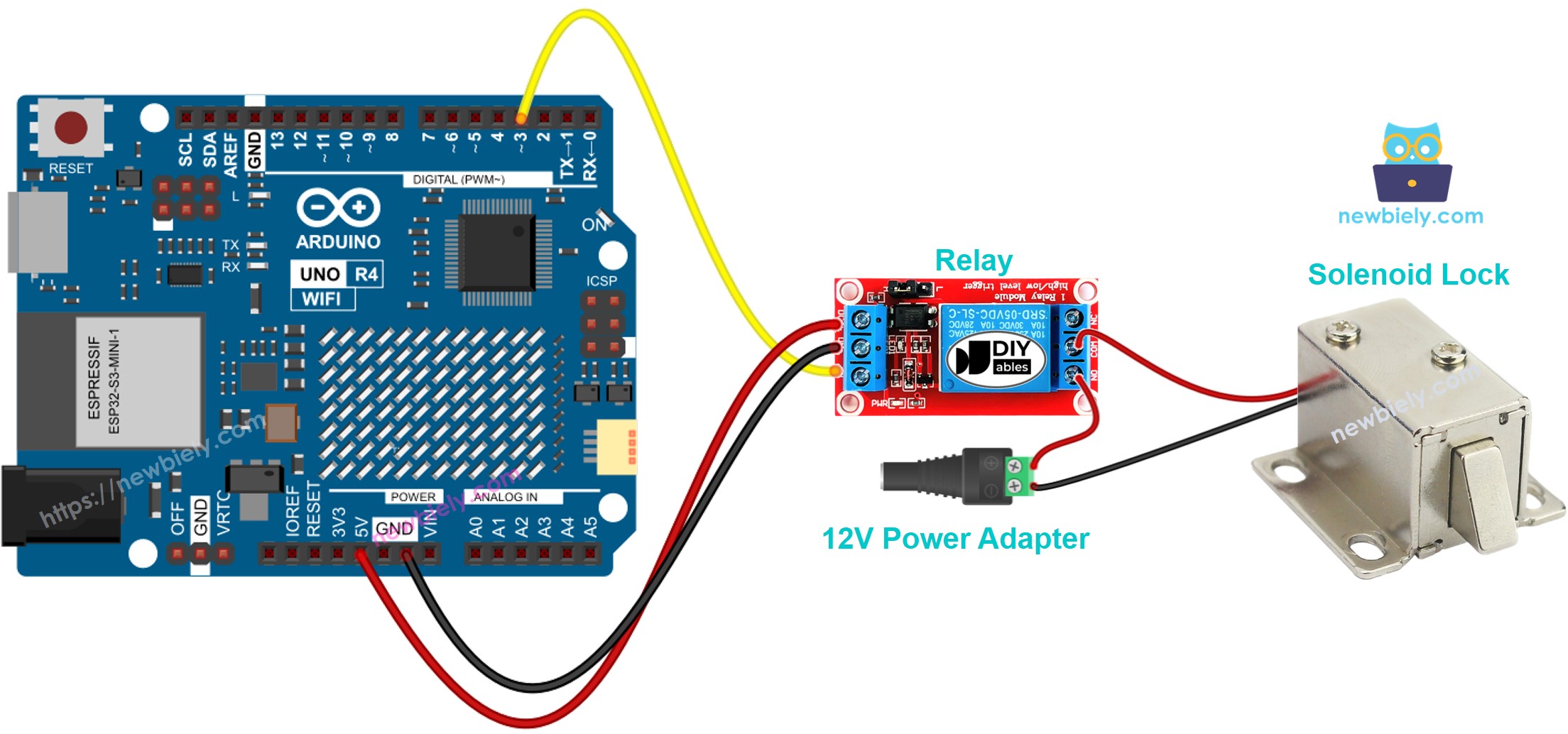

Schéma de câblage du verrou à solénoïde Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Code Arduino UNO R4

Ce code verrouillera et déverrouillera la porte toutes les 5 secondes.

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-solenoid-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Connectez la serrure à solénoïde à l'Arduino Uno R4 selon le schéma fourni.
Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code et ouvrez-le avec l'IDE Arduino
Cliquez sur le bouton Upload dans l'IDE Arduino pour téléverser le code sur l'Arduino UNO R4
Vérifiez la position du pêne de la serrure
