Arduino UNO R4 - Capteur de porte

Préparation du matériel

Ou vous pouvez acheter les kits suivants:

À propos du capteur de porte

Schéma de brochage

Le capteur de porte est composé de deux parties.

• Un interrupteur à lames avec deux connecteurs métalliques
• Un aimant

Comme un interrupteur ou un bouton ordinaire, nous n'avons PAS besoin de distinguer entre les deux broches de l'interrupteur à lames.

Comment cela fonctionne

L'aimant est fixé à la porte ou à la fenêtre, qui bouge, et l'interrupteur à lames est fixé au cadre de la porte, qui ne bouge pas. Lorsque la porte est fermée, ces deux pièces sont en contact l'une avec l'autre.

• Lorsque l’aimant est proche de l’interrupteur à lames, le circuit de l’interrupteur à lames se ferme.
• Lorsque l’aimant est éloigné de l’interrupteur à lames, le circuit de l’interrupteur à lames s’ouvre.

Si l'on connecte une des bornes de l'interrupteur à lames à la masse, et l'autre borne à une entrée sur l'Arduino UNO R4 avec une résistance de tirage (elle peut être intégrée ou ajoutée séparément) :

• Lorsque l’aimant est proche de l’interrupteur à lames, la broche d’entrée de l’Arduino UNO R4 lit BAS.
• Lorsque l’aimant est éloigné de l’interrupteur à lames, la LED d’entrée de l’Arduino UNO R4 lit HAUT.

Ainsi :

• Pour déterminer si la porte est ouverte ou fermée, regardez la broche d'entrée de l'Arduino UNO R4 :
• Si la broche affiche LOW, la porte est fermée.
• Si la broche affiche HIGH, la porte est ouverte.
• Pour savoir quand la porte s'ouvre ou se ferme, surveillez les changements d'état de la broche d'entrée de l'Arduino UNO R4 :
• Un changement de LOW à HIGH signifie que la porte est en train de s'ouvrir.
• Un changement de HIGH à LOW signifie que la porte est en train de se fermer.

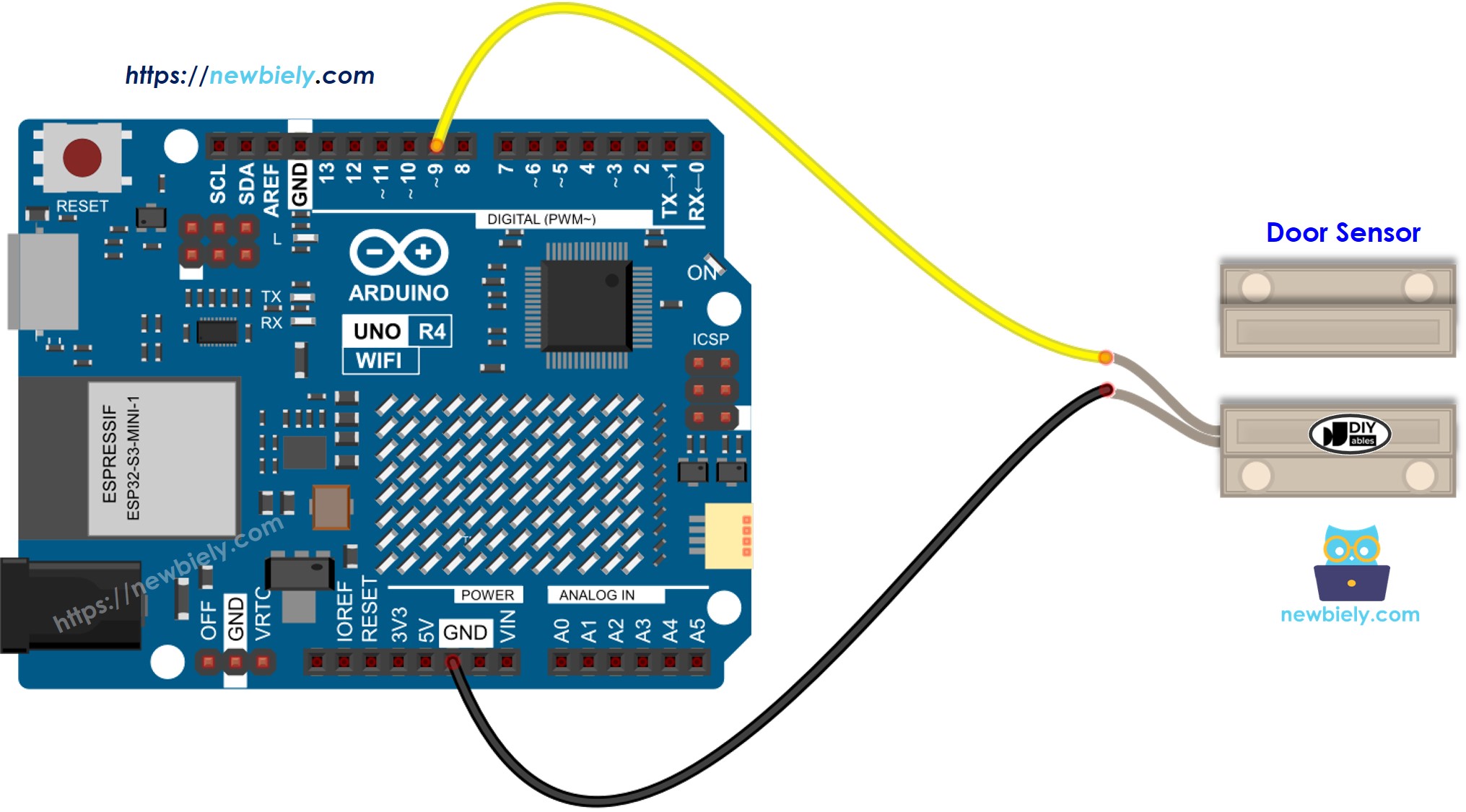

Diagramme de câblage

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Comment programmer un capteur de porte

• La broche de l'Arduino UNO R4 est configurée en mode entrée numérique à l'aide de la fonction appelée pinMode(). Par exemple, la broche 9.

• Lit l'état de la broche de l'Arduino UNO R4 en utilisant la fonction digitalRead().

Code Arduino UNO R4 - Vérifier l'état d'ouverture et de fermeture de la porte

Étapes rapides

Suivez ces instructions étape par étape :

• Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur la configuration de l'environnement pour Arduino Uno R4 WiFi/Minima dans l'IDE Arduino.
• Reliez les composants selon le schéma fourni.
• Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d’un câble USB.
• Lancez l’IDE Arduino sur votre ordinateur.
• Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
• Copiez le code ci-dessus et ouvrez-le dans l’IDE Arduino.
• Cliquez sur le bouton Upload dans l’IDE Arduino pour téléverser le code sur l'Arduino UNO R4.
• Approchez l’aimant de l’interrupteur à lames, puis éloignez-le de l’interrupteur à lames.
• Vérifiez les résultats sur le Moniteur Série.

Code Arduino UNO R4 - Détection des événements d'ouverture et de fermeture de la porte

• Copier le code et l'ouvrir dans l'IDE Arduino.
• Cliquer sur le bouton Upload dans l'IDE Arduino pour transférer le code vers votre Arduino UNO R4.
• Approchez un aimant de l'interrupteur à lames, puis éloignez-le de l'interrupteur à lames.
• Vérifiez les résultats dans le Moniteur série.
