Arduino UNO R4 - Ethernet
Ce guide vous montre comment connecter l'Arduino UNO R4 à Internet ou à votre réseau local en utilisant le module Ethernet W5500. Nous aborderons les détails suivants :
- Comment connecter l'Arduino UNO R4 au module Ethernet W5500
- Comment programmer l'Arduino UNO R4 pour effectuer des requêtes HTTP via Ethernet
- Comment créer un serveur Web basique sur l'Arduino UNO R4 via Ethernet
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus) | |
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À propos du module Ethernet W5500
Le module Ethernet W5500 offre deux interfaces :
- Interface Ethernet RJ45 : Connectez-le à un routeur ou à un commutateur à l'aide d'un câble Ethernet.
- SPI interface: Connectez-le à une carte Arduino UNO R4 en utilisant cette interface. Elle comprend 10 broches :
- Broche NC : Laissez cette broche sans connexion.
- Broche INT : Laissez cette broche sans connexion.
- Broche RST : Il s'agit de la broche de réinitialisation. Connectez-la à la broche EN sur l'Arduino UNO R4.
- Broche GND : Connectez cette broche à la broche GND sur l'Arduino UNO R4.
- Broche 5V : Connectez cette broche à la broche 5V sur l'Arduino UNO R4.
- Broche 3,3 V : Laissez cette broche sans connexion.
- Broche MISO : Connectez cette broche à la broche SPI MISO sur l'Arduino UNO R4.
- Broche MOSI : Connectez cette broche à la broche SPI MOSI sur l'Arduino UNO R4.
- Broche SCS : Connectez cette broche à la broche SPI CS sur l'Arduino UNO R4.
- Broche SCLK : Connectez cette broche à la broche SPI SCK sur l'Arduino UNO R4.
image source: diyables.io
Schéma de câblage entre Arduino UNO R4 et le module Ethernet W5500
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code Arduino UNO R4 pour le module Ethernet - Réalisation d'une requête HTTP via Ethernet
Ce code agit comme un client Web. Il envoie des requêtes HTTP au serveur Web à l'adresse http://example.com/.
/*
* Ce code Arduino UNO R4 a été développé par newbiely.fr
* Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-ethernet-module
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
EthernetClient client;
int HTTP_PORT = 80;
String HTTP_METHOD = "GET"; // or POST
char HOST_NAME[] = "example.com";
String PATH_NAME = "/";
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Arduino Uno R4 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
// connect to web server on port 80:
if (client.connect(HOST_NAME, HTTP_PORT)) {
// if connected:
Serial.println("Connected to server");
// make a HTTP request:
// send HTTP header
client.println(HTTP_METHOD + " " + PATH_NAME + " HTTP/1.1");
client.println("Host: " + String(HOST_NAME));
client.println("Connection: close");
client.println(); // end HTTP header
while (client.connected()) {
if (client.available()) {
// read an incoming byte from the server and print it to serial monitor:
char c = client.read();
Serial.print(c);
}
}
// the server's disconnected, stop the client:
client.stop();
Serial.println();
Serial.println("disconnected");
} else { // if not connected:
Serial.println("connection failed");
}
}
void loop() {
}
Étapes rapides
Suivez ces instructions étape par étape :
- Si c'est votre première utilisation de l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
- Connectez le module Ethernet à votre Arduino UNO R4 selon le schéma fourni.
- Connectez le module Ethernet à votre routeur ou à votre switch en utilisant un câble Ethernet.
- Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
- Ouvrez l’IDE Arduino sur votre ordinateur.
- Sélectionnez la carte Arduino Uno R4 appropriée (par exemple Arduino Uno R4 Minima) et le port COM.

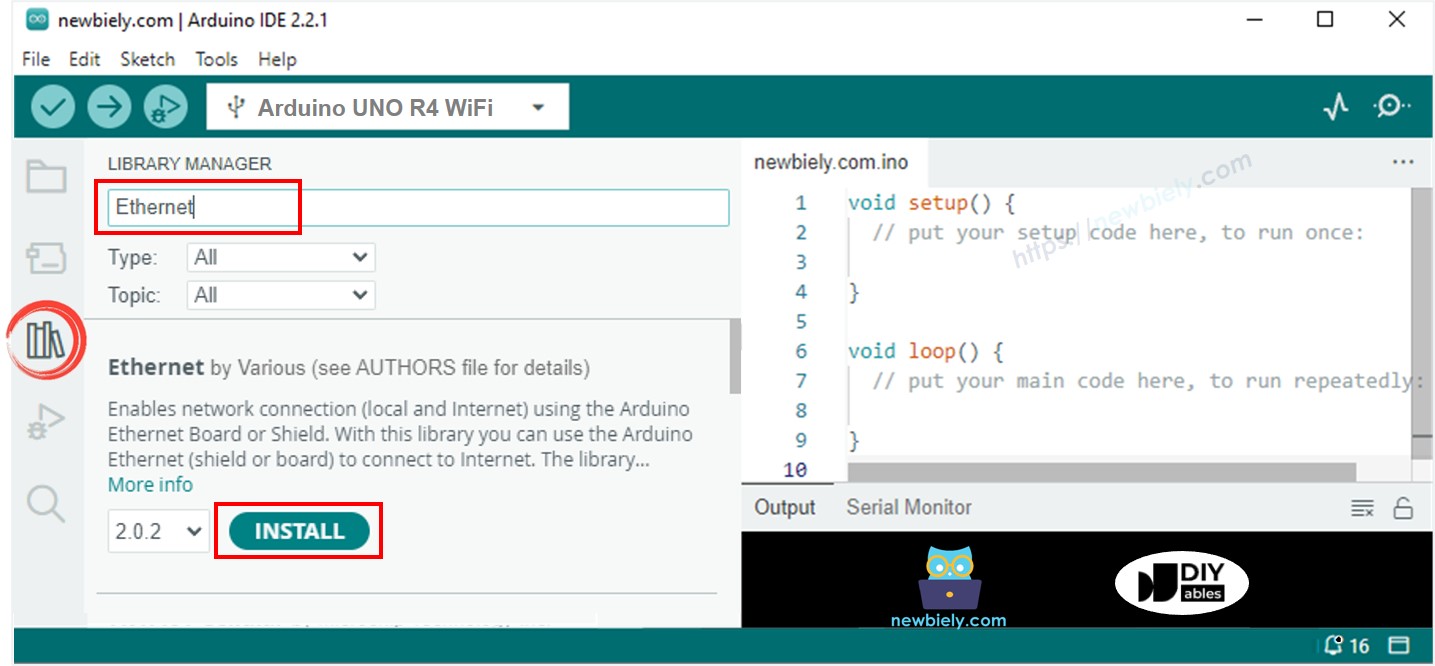

- Cliquez sur l’icône Libraries sur le côté gauche de l’IDE Arduino.
- Dans la boîte de recherche, tapez « Ethernet » et localisez la bibliothèque Ethernet par Various.
- Appuyez sur le bouton Install pour ajouter la bibliothèque Ethernet.
- Ouvrez le Moniteur série dans l'IDE Arduino.
- Copiez le code donné et collez-le dans l'IDE Arduino.
- Cliquez sur le bouton Upload dans l'IDE Arduino pour envoyer le code à l'Arduino Uno R4.
- Pour afficher la sortie, regardez le Moniteur série où les résultats seront affichés comme indiqué.
COM6
Arduino UNO R4 - Ethernet Tutorial
Connected to server
HTTP/1.1 200 OK
Accept-Ranges: bytes
Age: 208425
Cache-Control: max-age=604800
Content-Type: text/html; charset=UTF-8
Date: Fri, 12 Jul 2024 07:08:42 GMT
Etag: "3147526947"
Expires: Fri, 19 Jul 2024 07:08:42 GMT
Last-Modified: Thu, 17 Oct 2019 07:18:26 GMT
Server: ECAcc (lac/55B8)
Vary: Accept-Encoding
X-Cache: HIT
Content-Length: 1256
Connection: close
<!doctype html>
<html>
<head>
<title>Example Domain</title>
<meta charset="utf-8" />
<meta http-equiv="Content-type" content="text/html; charset=utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1" />
</head>
<body>
<div>
<h1>Example Domain</h1>
<p>This domain is for use in illustrative examples in documents. You may use this
domain in literature without prior coordination or asking for permission.</p>
<p><a href="https://www.iana.org/domains/example">More information...</a></p>
</div>
</body>
</html>
disconnected
Autoscroll
Clear output
9600 baud
Newline
※ Note:
Si un autre appareil sur le même réseau partage votre adresse MAC, il pourrait y avoir des problèmes.
Code Arduino UNO R4 pour module Ethernet - Serveur Web
Le code ci-dessous transforme l'Arduino UNO R4 en un serveur Web. Ce serveur envoie une page Web simple aux navigateurs Internet.
/*
* Ce code Arduino UNO R4 a été développé par newbiely.fr
* Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-ethernet-module
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
EthernetServer server(80);
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Arduino Uno R4 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
server.begin();
Serial.print("Arduino Uno R4 - Web Server IP Address: ");
Serial.println(Ethernet.localIP());
}
void loop() {
// listen for incoming clients
EthernetClient client = server.available();
if (client) {
Serial.println("new client");
// an HTTP request ends with a blank line
bool currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
// if you've gotten to the end of the line (received a newline
// character) and the line is blank, the HTTP request has ended,
// so you can send a reply
if (c == '\n' && currentLineIsBlank) {
// send a standard HTTP response header
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<body>");
client.println("<h1>Arduino Uno R4 - Web Server with Ethernet</h1>");
client.println("</body>");
client.println("</html>");
break;
}
if (c == '\n') {
// you're starting a new line
currentLineIsBlank = true;
} else if (c != '\r') {
// you've gotten a character on the current line
currentLineIsBlank = false;
}
}
}
// give the web browser time to receive the data
delay(1);
// close the connection:
client.stop();
Serial.println("client disconnected");
}
}
Étapes rapides
- Copiez le code ci-dessus et collez-le dans l'IDE Arduino.
- Cliquez sur le bouton Upload dans l'IDE Arduino pour téléverser le code vers l'Arduino Uno R4.
- Vérifiez le résultat sur le Moniteur série, il s'affichera comme suit :
COM6
Arduino UNO R4 - Ethernet Tutorial
Arduino UNO R4 - Web Server IP Address: 192.168.0.2
Autoscroll
Clear output
9600 baud
Newline

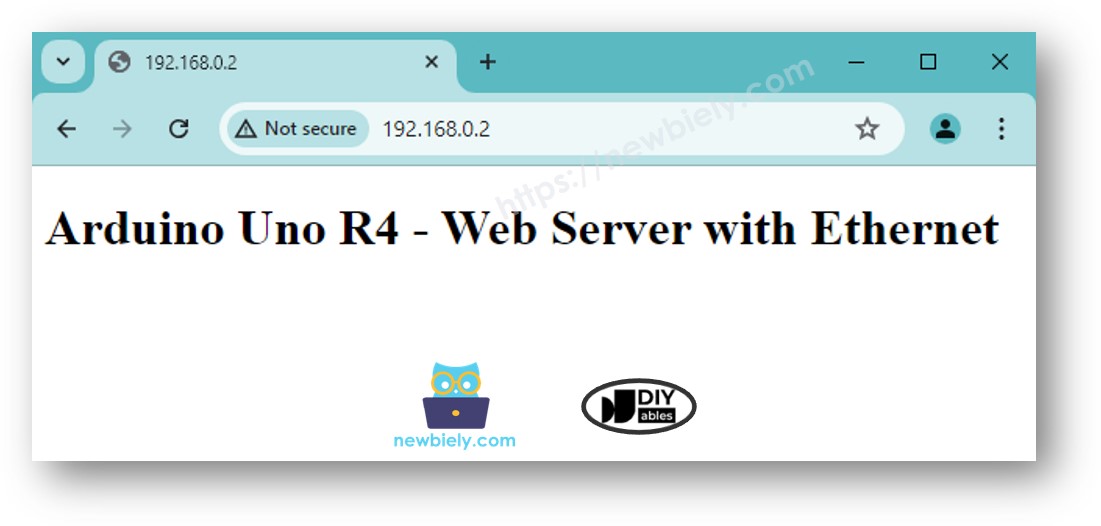

- Copiez l'adresse IP indiquée ci-dessus et saisissez-la dans la barre d'adresse de votre navigateur Web. Vous verrez une page Web simple affichée par l'Arduino UNO R4.
