Arduino UNO R4 - Capteur de porte - LED

Ce guide vous montre comment contrôler une LED en utilisant l'Arduino UNO R4 et un capteur de porte. Nous explorerons deux utilisations différentes :

Utilisez 1 - La DEL s'allume lorsque la porte est ouverte et s'éteint lorsque la porte est fermée. Le comportement de la DEL correspond à l'état du capteur de porte. Plus précisément :

Arduino UNO R4 allume la DEL lorsque la porte s'ouvre.
Arduino UNO R4 éteint la DEL lorsque la porte se ferme.

Utiliser 2 - L'état de la LED change à chaque fois que la porte s'ouvre. Plus en détail :

Lorsque l'Arduino UNO R4 détecte l'ouverture de la porte (l'état du capteur passe de LOW à HIGH), il allumera la LED si elle est actuellement éteinte, ou l'éteindra si elle est actuellement allumée.
La fermeture de la porte ne modifie pas l'état de la LED.

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Capteur de porte
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	(Recommended) Shield à bornier à vis pour Arduino Uno R4
1	×	(Recommended) Shield plaque d'essai pour Arduino Uno R4
1	×	(Recommended) Boîtier pour Arduino Uno R4
1	×	(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1	×	(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.

À propos du capteur LED et du capteur de porte

Si vous n'êtes pas familiarisé avec les DEL et le capteur de porte (y compris le schéma de brochage, le fonctionnement et la programmation), les tutoriels suivants peuvent vous aider :

Diagramme de câblage

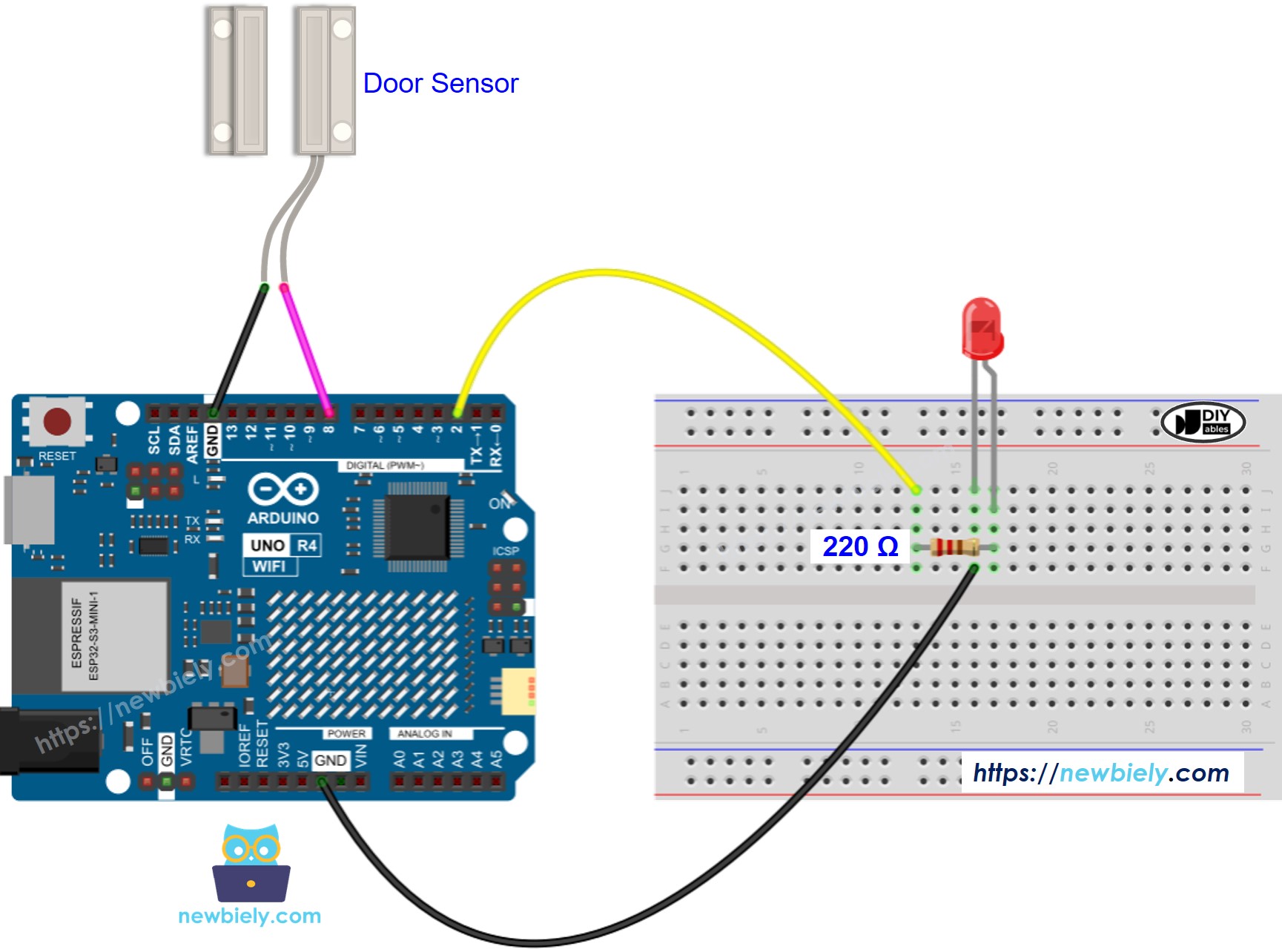

Schéma de câblage de la LED du capteur de porte Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Application 1 - L'état de la LED est synchronisé avec l'état du capteur de porte

Code Arduino UNO R4

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-door-sensor-led */ #define DOOR_SENSOR_PIN 8 // The Arduino UNO R4 pin connected to door sensor's pin #define LED_PIN 2 // The Arduino UNO R4 pin connected to LED's pin int door_state; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); // read state if (door_state == HIGH) { Serial.println("The door is open");; digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est votre première utilisation de l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Connectez la LED et le capteur de porte à l'Arduino Uno R4 selon le schéma fourni.
Branchez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code ci-dessus et collez-le dans l'IDE Arduino
Cliquez sur le bouton Upload dans l'IDE Arduino pour compiler et téléverser le code sur l'Arduino UNO R4.

Ouvrez et fermez la porte
Vérifiez le changement d'état de la LED.

Vous verrez que l'état de la LED est synchronisé avec l'état du capteur de porte.

Explication du code

Découvrez l’explication ligne par ligne contenue dans les commentaires du code source !

Application 2 - Le capteur de porte bascule la DEL

Code Arduino UNO R4 - Le capteur de porte actionne la LED

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-door-sensor-led */ #define DOOR_SENSOR_PIN 8 // The Arduino UNO R4 pin connected to door sensor's pin #define LED_PIN 2 // The Arduino UNO R4 pin connected to LED's pin int led_state = LOW; // the current state of LED int prev_door_state; // the previous state of door sensor int door_state; // the current state of door sensor void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door closing is detectedd"); // toggle state of LED led_state = !led_state; // control LED arccoding to the toggled state digitalWrite(LED_PIN, led_state); } }

Explication du code

Vous pouvez trouver l'explication dans les lignes de commentaire du code Arduino UNO R4 ci-dessus.

Dans le code, l'expression led_state = !led_state équivaut au code suivant :

if(led_state == LOW) led_state = HIGH; else led_state = LOW;

Étapes rapides

Copiez le code et ouvrez-le dans l'IDE Arduino.
Téléversez le code sur l'Arduino UNO R4.
Ouvrez et fermez la porte à plusieurs reprises.
Observez le changement d'état de la DEL.

Vous verrez que l'état de la LED bascule à chaque fois que la porte est fermée.
