Exemple Arduino WebJoystick - Tutoriel sur le contrôle du joystick virtuel
Vue d'ensemble

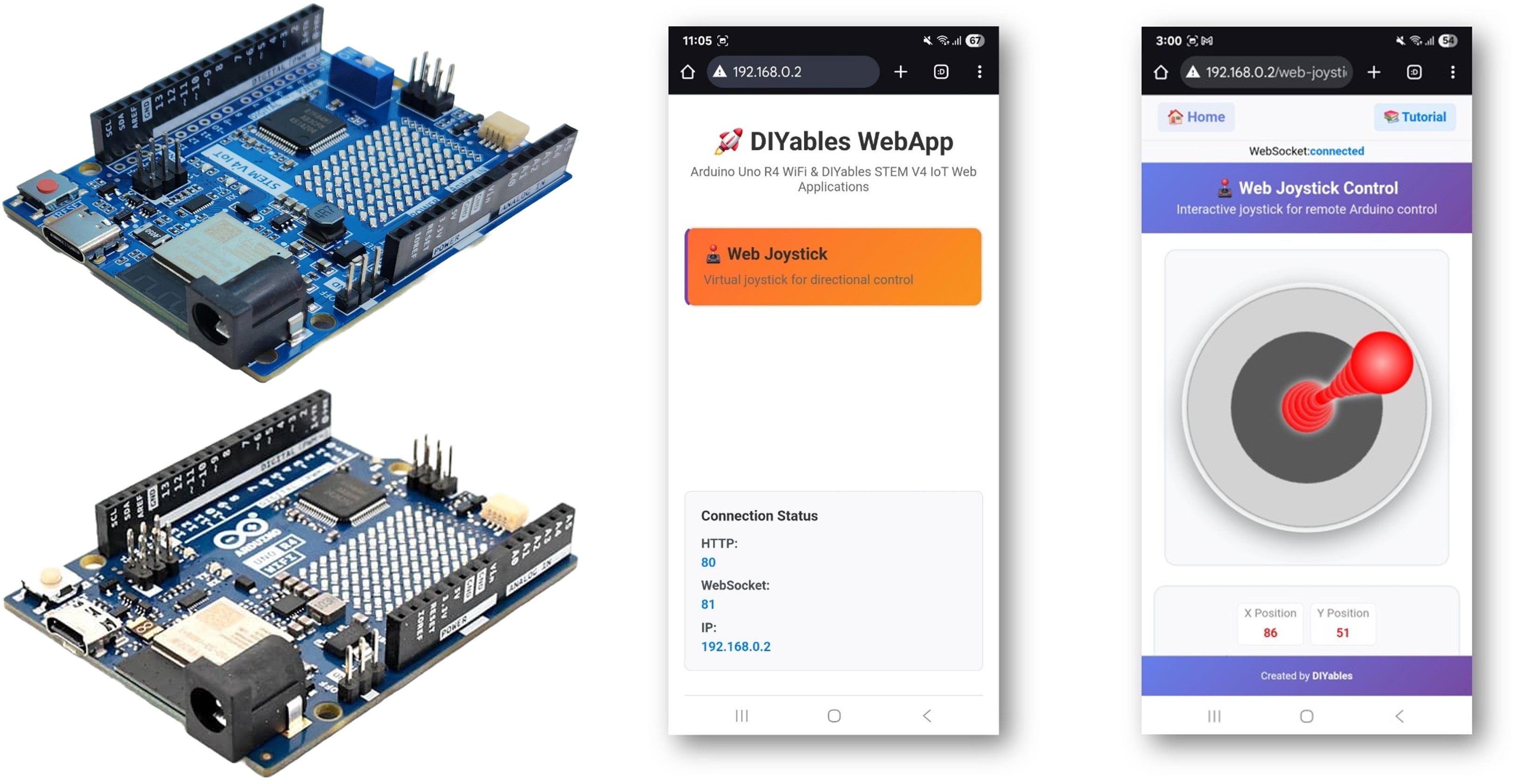

L'exemple WebJoystick crée une interface de joystick virtuelle accessible depuis n'importe quel navigateur web. Conçu pour la plateforme éducative Arduino Uno R4 WiFi et DIYables STEM V4 IoT, avec des capacités robotiques améliorées, des fonctionnalités de contrôle de moteur intégrées et une intégration transparente avec les modules éducatifs en robotique. Parfait pour piloter des robots, des véhicules ou tout système nécessitant une entrée de position en 2D.
Fonctionnalités
- Joystick virtuel: Contrôle interactif du joystick via une interface Web
- Coordonnées en temps réel: valeurs X/Y de -100 à +100 pour un contrôle précis
- Support tactile et souris: Fonctionne sur ordinateur de bureau, tablette et appareils mobiles
- Retour automatique configurable: Option pour que le joystick revienne au centre lorsqu'il est relâché
- Contrôle de sensibilité: Sensibilité ajustable pour éviter des mises à jour excessives
- Rétroaction visuelle: Affichage en temps réel de la position et des valeurs des coordonnées
- Communication WebSocket: Réponse instantanée sans actualisation de la page
- Position centrale: Indicateur clair de position centrale pour un contrôle neutre
- Plateforme extensible: Actuellement implémentée pour Arduino Uno R4 WiFi, mais peut être étendue à d'autres plates-formes matérielles. Voir DIYables_WebApps_ESP32
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus) | |
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Instructions d'installation
Étapes rapides
Suivez ces instructions étape par étape :
- Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/DIYables STEM V4 IoT, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
- Connectez la carte Arduino Uno R4/DIYables STEM V4 IoT à votre ordinateur à l'aide d'un câble USB.
- Lancez l'IDE Arduino sur votre ordinateur.
- Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
- Accédez à l'icône Libraries dans la barre de gauche de l'IDE Arduino.
- Recherchez "DIYables WebApps", puis trouvez la bibliothèque DIYables WebApps par DIYables.
- Cliquez sur le bouton Install pour installer la bibliothèque.
- Il vous sera demandé d'installer d'autres dépendances de bibliothèque
- Cliquez sur le bouton Install All pour installer toutes les dépendances de bibliothèque
- Dans l'IDE Arduino, allez dans Fichier Exemples DIYables WebApps WebJoystick exemple, ou copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Arduino
/*
* DIYables WebApp Library - Web Joystick Example
*
* This example demonstrates the Web Joystick feature:
* - Interactive joystick control via web interface
* - Real-time X/Y coordinate values (-100 to +100)
* - Control pins based on joystick position
*
* Hardware: Arduino Uno R4 WiFi or DIYables STEM V4 IoT
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webjoystick
*/
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
// MEMORY SAFETY FIX: Use static factory to avoid stack object lifetime issues
static UnoR4ServerFactory serverFactory; // Static ensures lifetime matches program
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
// Configure joystick with autoReturn=false and sensitivity=5 (minimum 5% change to trigger updates)
DIYablesWebJoystickPage webJoystickPage(false, 5);
// Variables to store current joystick values
int currentJoystickX = 0;
int currentJoystickY = 0;
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: initialize your hardware pins here
Serial.println("DIYables WebApp - Web Joystick Example");
// Add home and web joystick pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webJoystickPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
// Set up joystick callback for position changes
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Store the received values
currentJoystickX = x;
currentJoystickY = y;
// Print joystick position values (-100 to +100)
Serial.println("Joystick - X: " + String(x) + ", Y: " + String(y));
// TODO: Add your control logic here based on joystick position
// Examples:
// - Control motors: if (x > 50) { /* move right */ }
// - Control servos: servo.write(map(y, -100, 100, 0, 180));
// - Control LEDs: analogWrite(LED_PIN, map(abs(x), 0, 100, 0, 255));
// - Send commands to other devices via Serial, I2C, SPI, etc.
});
// Optional: Handle requests for current joystick values (when web page loads)
webJoystickPage.onJoystickValueToWeb([]() {
// Send the stored joystick values back to the web client
webJoystickPage.sendToWebJoystick(currentJoystickX, currentJoystickY);
Serial.println("Web client requested values - Sent to Web: X=" + String(currentJoystickX) + ", Y=" + String(currentJoystickY));
});
// You can change configuration at runtime:
// webJoystickPage.setAutoReturn(false); // Disable auto-return
// webJoystickPage.setSensitivity(10.0); // Only send updates when joystick moves >10% (less sensitive)
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// TODO: Add your main application code here
delay(10);
}
- Configurez les identifiants WiFi dans le code en mettant à jour ces lignes :
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Cliquez sur le bouton Upload dans l'IDE Arduino pour téléverser le code vers l'Arduino UNO R4/DIYables STEM V4 IoT
- Ouvrez le moniteur série
- Vérifiez le résultat dans le moniteur série. Il ressemble à ce qui suit
COM6
DIYables WebApp - Web Joystick Example
INFO: Added app /
INFO: Added app /web-joystick
DIYables WebApp Library
Platform: Arduino Uno R4 WiFi
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
🕹️ Web Joystick: http://192.168.0.2/web-joystick
==========================================
Autoscroll
Clear output
9600 baud
Newline
- Si vous ne voyez rien, redémarrez la carte Arduino.
- Notez l'adresse IP affichée et saisissez cette adresse dans la barre d'adresse d'un navigateur sur votre smartphone ou votre PC.
- Exemple : http://192.168.0.2

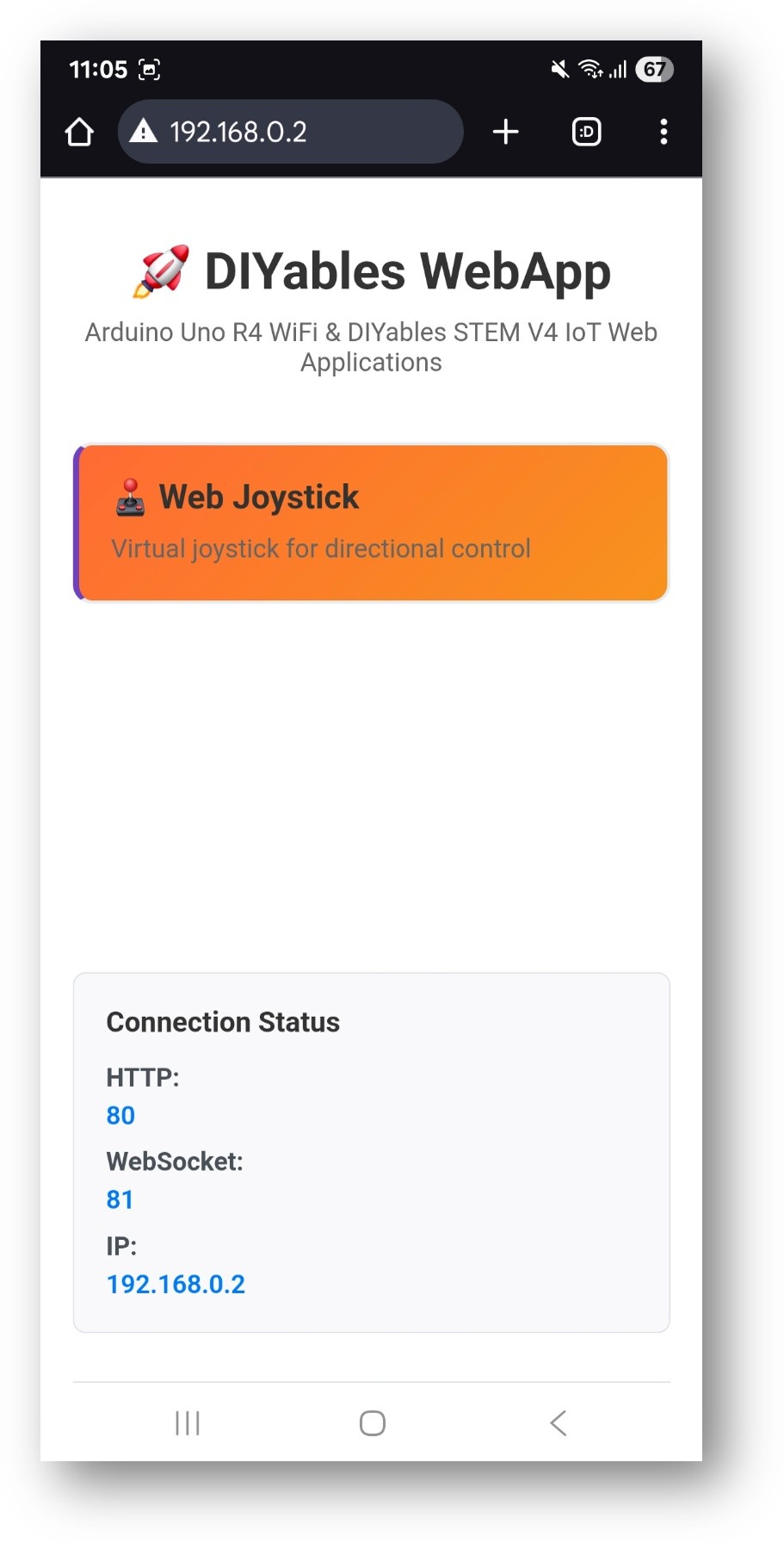

- Vous verrez la page d'accueil comme sur l'image ci-dessous :

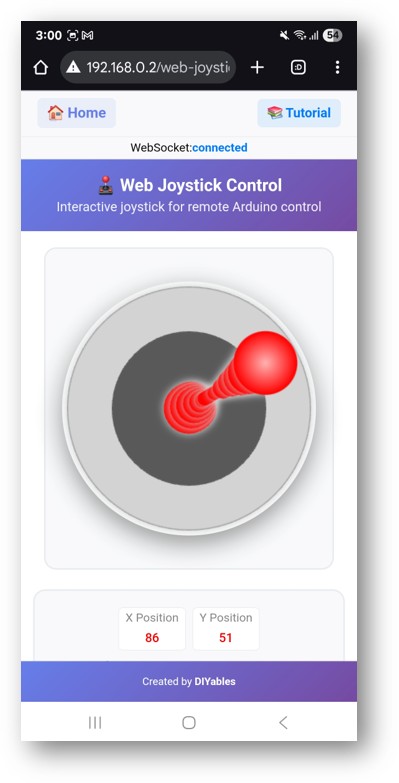

- Cliquez sur le lien Web Joystick, vous verrez l'interface utilisateur de l'application Web Joystick comme ci-dessous :
- Ou vous pouvez également accéder directement à la page en utilisant l'adresse IP suivie de /web-joystick. Par exemple : http://192.168.0.2/web-joystick
- Essayez de contrôler le joystick virtuel en cliquant et en faisant glisser dans la zone du joystick et observez les valeurs des coordonnées X/Y (-100 à +100) dans le Moniteur Série.
Personnalisation créative - Adaptez le code à votre projet
2. Configurer les paramètres du joystick
Le joystick peut être configuré avec différents paramètres :
Configuration de base
// Create joystick with default settings (autoReturn=true, sensitivity=1)
DIYablesWebJoystickPage webJoystickPage;
Configuration avancée
// Create joystick with custom settings
// autoReturn=false: Joystick stays at last position when released
// sensitivity=5: Only send updates when movement > 5%
DIYablesWebJoystickPage webJoystickPage(false, 5);
Comment utiliser le joystick
Contrôles de l'interface Web
L'interface du joystick fournit :
- Zone de joystick: Zone circulaire de contrôle pour les entrées tactiles et souris
- Indicateur de position: Affiche la position actuelle du joystick
- Affichage des coordonnées: Valeurs X/Y en temps réel (-100 à +100)
- Point central: Référence visuelle pour la position neutre
Utilisation du joystick
Bureau (Contrôle de la souris)
- Cliquer et glisser: Cliquez sur le joystick et faites-le glisser pour le déplacer
- Relâcher: Le joystick revient au centre (si autoReturn=true)
- Position du clic: Cliquez directement pour définir la position du joystick
Mobile/Tablette (Contrôle tactile)
- Toucher et glisser: Touchez le joystick et faites glisser le doigt pour vous déplacer
- Multi-touch: Un seul doigt pour un contrôle précis
- Relâcher: Retour automatique au centre (si activé)
Système de coordonnées
Le joystick fournit des coordonnées dans un système cartésien standard :
- Axe X: -100 (à gauche au maximum) à +100 (à droite au maximum)
- Axe Y: -100 (en bas au maximum) à +100 (en haut au maximum)
- Centre: X=0, Y=0 (position neutre)
- Coins: Les positions diagonales fournissent des valeurs X/Y combinées
Exemples de programmation
Gestionnaire de joystick basique
void setup() {
// Set up joystick callback for position changes
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Store the received values
currentJoystickX = x;
currentJoystickY = y;
// Print joystick position values
Serial.println("Joystick - X: " + String(x) + ", Y: " + String(y));
// Add your control logic here
});
}
Exemple de contrôle moteur
// Pin definitions for motor driver
const int MOTOR_LEFT_PIN1 = 2;
const int MOTOR_LEFT_PIN2 = 3;
const int MOTOR_RIGHT_PIN1 = 4;
const int MOTOR_RIGHT_PIN2 = 5;
const int MOTOR_LEFT_PWM = 9;
const int MOTOR_RIGHT_PWM = 10;
void setup() {
// Configure motor pins
pinMode(MOTOR_LEFT_PIN1, OUTPUT);
pinMode(MOTOR_LEFT_PIN2, OUTPUT);
pinMode(MOTOR_RIGHT_PIN1, OUTPUT);
pinMode(MOTOR_RIGHT_PIN2, OUTPUT);
pinMode(MOTOR_LEFT_PWM, OUTPUT);
pinMode(MOTOR_RIGHT_PWM, OUTPUT);
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
controlRobot(x, y);
});
}
void controlRobot(int x, int y) {
// Convert joystick coordinates to motor speeds
int leftSpeed = y + x; // Forward/backward + turn left/right
int rightSpeed = y - x; // Forward/backward - turn left/right
// Constrain speeds to valid range
leftSpeed = constrain(leftSpeed, -100, 100);
rightSpeed = constrain(rightSpeed, -100, 100);
// Control left motor
if (leftSpeed > 0) {
digitalWrite(MOTOR_LEFT_PIN1, HIGH);
digitalWrite(MOTOR_LEFT_PIN2, LOW);
analogWrite(MOTOR_LEFT_PWM, map(leftSpeed, 0, 100, 0, 255));
} else if (leftSpeed < 0) {
digitalWrite(MOTOR_LEFT_PIN1, LOW);
digitalWrite(MOTOR_LEFT_PIN2, HIGH);
analogWrite(MOTOR_LEFT_PWM, map(-leftSpeed, 0, 100, 0, 255));
} else {
digitalWrite(MOTOR_LEFT_PIN1, LOW);
digitalWrite(MOTOR_LEFT_PIN2, LOW);
analogWrite(MOTOR_LEFT_PWM, 0);
}
// Control right motor
if (rightSpeed > 0) {
digitalWrite(MOTOR_RIGHT_PIN1, HIGH);
digitalWrite(MOTOR_RIGHT_PIN2, LOW);
analogWrite(MOTOR_RIGHT_PWM, map(rightSpeed, 0, 100, 0, 255));
} else if (rightSpeed < 0) {
digitalWrite(MOTOR_RIGHT_PIN1, LOW);
digitalWrite(MOTOR_RIGHT_PIN2, HIGH);
analogWrite(MOTOR_RIGHT_PWM, map(-rightSpeed, 0, 100, 0, 255));
} else {
digitalWrite(MOTOR_RIGHT_PIN1, LOW);
digitalWrite(MOTOR_RIGHT_PIN2, LOW);
analogWrite(MOTOR_RIGHT_PWM, 0);
}
}
Exemple de contrôle du servomoteur
#include <Servo.h>
Servo panServo; // X-axis control (left/right)
Servo tiltServo; // Y-axis control (up/down)
void setup() {
// Attach servos to pins
panServo.attach(9);
tiltServo.attach(10);
// Center servos initially
panServo.write(90);
tiltServo.write(90);
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
controlServos(x, y);
});
}
void controlServos(int x, int y) {
// Map joystick coordinates to servo angles
int panAngle = map(x, -100, 100, 0, 180); // X controls pan (0-180°)
int tiltAngle = map(y, -100, 100, 180, 0); // Y controls tilt (inverted)
// Move servos to calculated positions
panServo.write(panAngle);
tiltServo.write(tiltAngle);
Serial.println("Pan: " + String(panAngle) + "°, Tilt: " + String(tiltAngle) + "°");
}
Indicateur de position LED
// LED pins for position indication
const int LED_UP = 2;
const int LED_DOWN = 3;
const int LED_LEFT = 4;
const int LED_RIGHT = 5;
const int LED_CENTER = 13;
void setup() {
// Configure LED pins
pinMode(LED_UP, OUTPUT);
pinMode(LED_DOWN, OUTPUT);
pinMode(LED_LEFT, OUTPUT);
pinMode(LED_RIGHT, OUTPUT);
pinMode(LED_CENTER, OUTPUT);
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
updateLEDIndicators(x, y);
});
}
void updateLEDIndicators(int x, int y) {
// Turn off all LEDs first
digitalWrite(LED_UP, LOW);
digitalWrite(LED_DOWN, LOW);
digitalWrite(LED_LEFT, LOW);
digitalWrite(LED_RIGHT, LOW);
digitalWrite(LED_CENTER, LOW);
// Check if joystick is near center
if (abs(x) < 10 && abs(y) < 10) {
digitalWrite(LED_CENTER, HIGH);
return;
}
// Activate LEDs based on direction
if (y > 20) digitalWrite(LED_UP, HIGH);
if (y < -20) digitalWrite(LED_DOWN, HIGH);
if (x > 20) digitalWrite(LED_RIGHT, HIGH);
if (x < -20) digitalWrite(LED_LEFT, HIGH);
}
Configuration avancée
Modifications de la configuration d'exécution
void setup() {
// Initial setup with default values
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
handleJoystickInput(x, y);
});
// Change settings at runtime
webJoystickPage.setAutoReturn(false); // Disable auto-return
webJoystickPage.setSensitivity(10.0); // Reduce sensitivity
}
void handleJoystickInput(int x, int y) {
// Handle different modes based on current settings
static bool precisionMode = false;
// Toggle precision mode with extreme positions
if (abs(x) > 95 && abs(y) > 95) {
precisionMode = !precisionMode;
if (precisionMode) {
webJoystickPage.setSensitivity(1.0); // High sensitivity
Serial.println("Precision mode ON");
} else {
webJoystickPage.setSensitivity(10.0); // Low sensitivity
Serial.println("Precision mode OFF");
}
}
}
Implémentation de la zone morte
void processJoystickWithDeadZone(int x, int y) {
const int DEAD_ZONE = 15; // 15% dead zone around center
// Apply dead zone filtering
int filteredX = (abs(x) < DEAD_ZONE) ? 0 : x;
int filteredY = (abs(y) < DEAD_ZONE) ? 0 : y;
// Scale values outside dead zone
if (filteredX != 0) {
filteredX = map(abs(filteredX), DEAD_ZONE, 100, 0, 100);
filteredX = (x < 0) ? -filteredX : filteredX;
}
if (filteredY != 0) {
filteredY = map(abs(filteredY), DEAD_ZONE, 100, 0, 100);
filteredY = (y < 0) ? -filteredY : filteredY;
}
// Use filtered values for control
controlDevice(filteredX, filteredY);
}
Rampe de vitesse
class SpeedController {
private:
int targetX = 0, targetY = 0;
int currentX = 0, currentY = 0;
unsigned long lastUpdate = 0;
const int RAMP_RATE = 5; // Change per update cycle
public:
void setTarget(int x, int y) {
targetX = x;
targetY = y;
}
void update() {
if (millis() - lastUpdate > 20) { // Update every 20ms
// Ramp X value
if (currentX < targetX) {
currentX = min(currentX + RAMP_RATE, targetX);
} else if (currentX > targetX) {
currentX = max(currentX - RAMP_RATE, targetX);
}
// Ramp Y value
if (currentY < targetY) {
currentY = min(currentY + RAMP_RATE, targetY);
} else if (currentY > targetY) {
currentY = max(currentY - RAMP_RATE, targetY);
}
// Apply ramped values
applyControlValues(currentX, currentY);
lastUpdate = millis();
}
}
void applyControlValues(int x, int y) {
// Your control logic here with smooth ramped values
Serial.println("Ramped - X: " + String(x) + ", Y: " + String(y));
}
};
SpeedController speedController;
void setup() {
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
speedController.setTarget(x, y);
});
}
void loop() {
server.loop();
speedController.update(); // Apply speed ramping
}
Exemples d'intégration matérielle
Contrôle de voiture robotisée
void setupRobotCar() {
// Motor driver pins
pinMode(2, OUTPUT); // Left motor direction 1
pinMode(3, OUTPUT); // Left motor direction 2
pinMode(4, OUTPUT); // Right motor direction 1
pinMode(5, OUTPUT); // Right motor direction 2
pinMode(9, OUTPUT); // Left motor PWM
pinMode(10, OUTPUT); // Right motor PWM
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Tank drive calculation
int leftMotor = y + (x / 2); // Forward/back + steering
int rightMotor = y - (x / 2); // Forward/back - steering
// Constrain to valid range
leftMotor = constrain(leftMotor, -100, 100);
rightMotor = constrain(rightMotor, -100, 100);
// Control motors
setMotorSpeed(9, 2, 3, leftMotor); // Left motor
setMotorSpeed(10, 4, 5, rightMotor); // Right motor
});
}
void setMotorSpeed(int pwmPin, int dir1Pin, int dir2Pin, int speed) {
if (speed > 0) {
digitalWrite(dir1Pin, HIGH);
digitalWrite(dir2Pin, LOW);
analogWrite(pwmPin, map(speed, 0, 100, 0, 255));
} else if (speed < 0) {
digitalWrite(dir1Pin, LOW);
digitalWrite(dir2Pin, HIGH);
analogWrite(pwmPin, map(-speed, 0, 100, 0, 255));
} else {
digitalWrite(dir1Pin, LOW);
digitalWrite(dir2Pin, LOW);
analogWrite(pwmPin, 0);
}
}
Contrôle du cardan de la caméra
#include <Servo.h>
Servo panServo, tiltServo;
int panOffset = 90, tiltOffset = 90; // Center positions
void setupCameraGimbal() {
panServo.attach(9);
tiltServo.attach(10);
// Set initial center positions
panServo.write(panOffset);
tiltServo.write(tiltOffset);
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Calculate servo positions with offset
int panPos = panOffset + map(x, -100, 100, -45, 45); // ±45° range
int tiltPos = tiltOffset + map(y, -100, 100, -30, 30); // ±30° range
// Constrain to servo limits
panPos = constrain(panPos, 0, 180);
tiltPos = constrain(tiltPos, 0, 180);
// Move servos smoothly
panServo.write(panPos);
tiltServo.write(tiltPos);
});
}
Contrôle de la couleur de la LED RVB
const int RED_PIN = 9;
const int GREEN_PIN = 10;
const int BLUE_PIN = 11;
void setupRGBControl() {
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Convert joystick position to RGB values
int red = map(abs(x), 0, 100, 0, 255);
int green = map(abs(y), 0, 100, 0, 255);
int blue = map(abs(x + y), 0, 141, 0, 255); // Diagonal distance
// Apply quadrant-specific color mixing
if (x > 0 && y > 0) {
// Upper right: Red + Green = Yellow
blue = 0;
} else if (x < 0 && y > 0) {
// Upper left: Green + Blue = Cyan
red = 0;
} else if (x < 0 && y < 0) {
// Lower left: Blue + Red = Magenta
green = 0;
} else if (x > 0 && y < 0) {
// Lower right: Red only
green = blue = 0;
}
// Set RGB values
analogWrite(RED_PIN, red);
analogWrite(GREEN_PIN, green);
analogWrite(BLUE_PIN, blue);
});
}
Dépannage
Problèmes courants
- Le joystick ne répond pas
- Vérifier l'état de la connexion WebSocket dans la console du navigateur
- Vérifier la connectivité réseau
- Actualiser la page du navigateur
- Vérifier le moniteur série pour les erreurs
2. Mouvement saccadé ou incohérent
- Augmenter la valeur de sensibilité afin de réduire la fréquence de mise à jour
- Mettre en place un filtrage de la zone morte
- Ajouter une rampe de vitesse pour des transitions en douceur
- Vérifier les problèmes de latence du réseau
- Le retour automatique ne fonctionne pas
- Vérifier le paramètre autoReturn : webJoystickPage.setAutoReturn(true)
- Vérifier la compatibilité du navigateur (certains appareils tactiles peuvent varier)
- Tester avec différentes méthodes d'entrée (souris et tactile)
4. Des valeurs qui n'atteignent pas la plage complète
- Vérifier l'étalonnage du joystick dans l'interface web
- Vérifier les calculs de coordonnées dans le callback
- Tester avec différentes combinaisons de navigateurs et d'appareils
Astuces de débogage
Ajouter un débogage exhaustif :
void debugJoystickState(int x, int y) {
Serial.println("=== Joystick Debug ===");
Serial.println("X: " + String(x) + " (" + String(map(x, -100, 100, 0, 100)) + "%)");
Serial.println("Y: " + String(y) + " (" + String(map(y, -100, 100, 0, 100)) + "%)");
Serial.println("Distance from center: " + String(sqrt(x*x + y*y)));
Serial.println("Angle: " + String(atan2(y, x) * 180 / PI) + "°");
Serial.println("=====================");
}
Idées de projets
Projets de robotique
- Voiture robot télécommandée
- Contrôle du bras robotique
- Contrôle de vol du drone (mouvements de base)
- Navigation d'un robot de compagnie
Domotique
- Contrôle des rideaux intelligents (ouverture/fermeture/position)
- Contrôle panoramique et d’inclinaison de la caméra
- Contrôle de la luminosité et de la couleur de la lumière
- Contrôle de la vitesse et de la direction du ventilateur
Projets éducatifs
- Outil pédagogique sur les systèmes de coordonnées
- Démonstrations du contrôle moteur
- Expériences de positionnement des servomoteurs
- Interfaces de manettes de jeu
Arts et projets créatifs
- Contrôle des motifs de matrice LED
- Contrôle de la visualisation musicale
- Contrôle du robot dessinateur
- Installations d'art interactives
Intégration avec d'autres exemples
Combiner avec WebSlider
Utilisez le joystick pour la direction et les curseurs pour la vitesse et l'intensité :
// Use joystick for direction, sliders for speed limits
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
int maxSpeed = getSliderValue(); // From WebSlider
int scaledX = map(x, -100, 100, -maxSpeed, maxSpeed);
int scaledY = map(y, -100, 100, -maxSpeed, maxSpeed);
controlRobot(scaledX, scaledY);
});
Combiner avec WebDigitalPins
Utilisez les positions du joystick pour déclencher les états des broches numériques :
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Activate pins based on joystick quadrants
webDigitalPinsPage.setPinState(2, x > 50); // Right quadrant
webDigitalPinsPage.setPinState(3, x < -50); // Left quadrant
webDigitalPinsPage.setPinState(4, y > 50); // Upper quadrant
webDigitalPinsPage.setPinState(5, y < -50); // Lower quadrant
});
Étapes suivantes
Après avoir maîtrisé l'exemple WebJoystick, essayez :
- WebSlider - Pour un contrôle analogique supplémentaire
- WebDigitalPins - Pour un contrôle discret marche/arrêt
- WebMonitor - Pour déboguer les valeurs du joystick
- MultipleWebApps - Pour combiner le joystick avec d'autres contrôles
Assistance
Pour obtenir de l'aide supplémentaire :
- Consultez la documentation de référence de l’API
- Consultez les tutoriels DIYables : https://newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-diyables-webapps
- Forums de la communauté Arduino
