Arduino UNO R4 - Contrôle automatique de l'éclairage avec capteur de mouvement et bande LED

Dans ce tutoriel Arduino UNO R4, nous apprendrons comment construire un système de contrôle automatisé de l'éclairage utilisant un capteur de mouvement HC-SR501 et un ruban LED. Ce projet Arduino DIY vous guide à travers le câblage, la programmation et la configuration pour activer le ruban LED lorsque du mouvement est détecté. Parfait pour les débutants, ce projet est idéal pour :

Éclairage automatique des escaliers : il s'allume lorsque quelqu'un s'en approche.
Éclairage sous le lit : il brille lorsque vous posez le pied sur le sol.
Lumières du sapin de Noël : elles s'allument lorsque des personnes se trouvent à proximité.

Avec l'Arduino UNO R4, le capteur HC-SR501 et la bande LED, vous pouvez créer un système d'éclairage intelligent et économe en énergie. Suivez ce guide de programmation Arduino étape par étape pour maîtriser votre projet d'automatisation domestique DIY.

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternativement: DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Capteur de mouvement HC-SR501
1	×	Relais
1	×	12V Bande LED
1	×	Adaptateur secteur 12V
1	×	Connecteur d'alimentation DC
1	×	Fils de connexion
1	×	Recommandé: Shield à bornier à vis pour Arduino Uno R4
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	Recommandé: Shield plaque d'essai pour Arduino Uno R4
1	×	Recommandé: Boîtier pour Arduino Uno R4
1	×	Recommandé: Répartiteur d'alimentation pour Arduino Uno R4
1	×	Recommandé: Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Démarrage DIYables STEM V4B IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du ruban LED et du capteur de mouvement

Pour en savoir plus sur les bandes LED et les capteurs de mouvement (leurs brochages, comment ils fonctionnent et la façon de programmer l'Arduino Uno R4 pour interagir avec eux), veuillez consulter ces tutoriels :

Diagramme de câblage

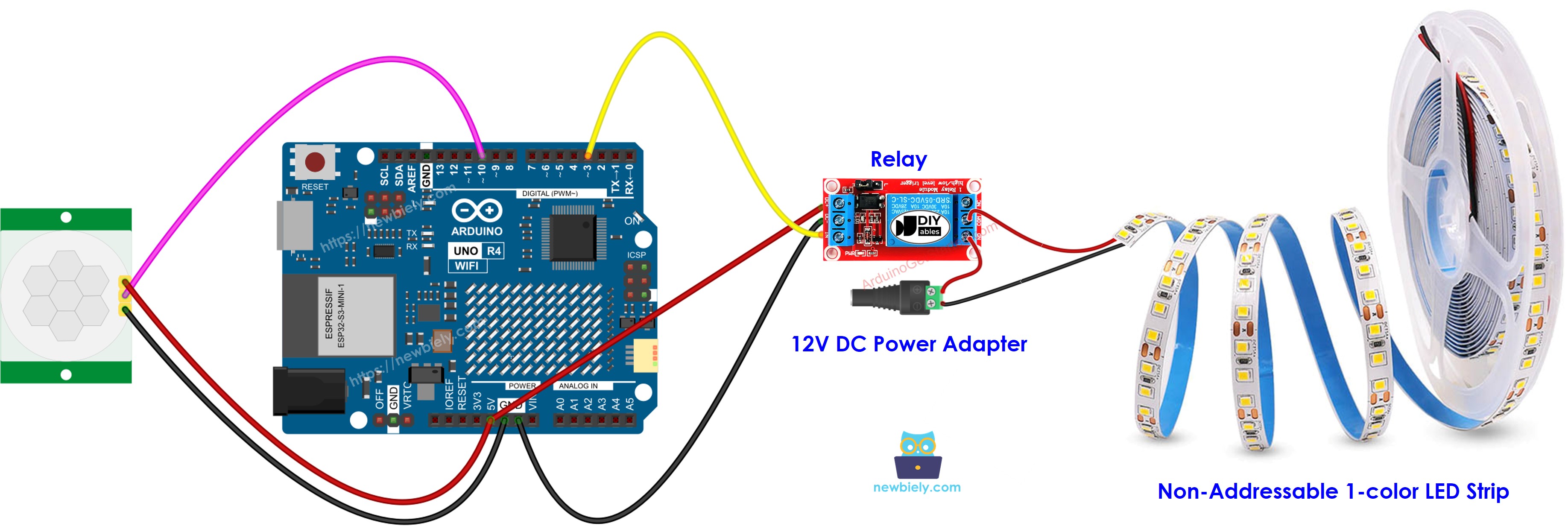

Schéma de câblage Arduino UNO R4 – capteur de mouvement et bande LED

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Les fils mal branchés sont une cause fréquente de problèmes étranges. Essayez un Screw Shield V2 ou un Proto Screw Terminal Block Shield : il se place sur la carte Arduino UNO R4 et chaque broche a son propre bornier à vis. Voici le schéma de câblage avec le Screw Shield V2.

Schéma de câblage Arduino UNO R4 – capteur de mouvement et bande LED (Screw Shield V2)

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Réglage initial


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

Code Arduino UNO R4 - Le capteur de mouvement contrôle le ruban LED

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-automated-light-control-with-motion-sensor-and-led-strip */ #define MOTION_SENSOR_PIN 10 // The Arduino Uno R4 pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN 3 // The Arduino Uno R4 pin connected to the IN pin of relay, which controls LED Strip int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on LED strip } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off LED strip } }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, consultez le tutoriel sur Arduino UNO R4 - Installation du logiciel..
Reliez le capteur de mouvement et la bande LED à l'Arduino Uno R4 selon le schéma fourni.
Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code fourni et ouvrez-le avec l'IDE Arduino
Appuyez sur le bouton Upload dans l'IDE Arduino pour envoyer le code à l'Arduino UNO R4
Agitez votre main près du capteur
Regardez la bande LED

Relais vs module MOSFET pour la bande LED

Ce projet utilise un relais pour allumer et éteindre la bande LED. Un module MOSFET peut faire la même chose, et il peut aussi changer la luminosité.

	Relais	Module MOSFET
Contrôle de la lumière	allumée ou éteinte	allumée, éteinte et luminosité (variation PWM)
Bruit de clic	oui	non, silencieux
Temps de réaction	quelques millisecondes	très court
Durée de vie	les contacts s'usent à chaque commutation	longue, aucune pièce mobile
Type d'alimentation	AC ou DC	DC uniquement
Tension de la bande	selon le relais	6V ou plus (bandes 12V et 24V acceptées)
Isolation	oui, bobine et contacts	oui, optocoupleur PC817
Idéal pour	lampes AC, simple marche/arrêt	bandes DC à faire varier ou effets rapides

Avec un module MOSFET, la lumière peut s'allumer doucement quand quelqu'un arrive, et s'éteindre doucement quand il part. C'est beaucoup plus agréable dans un escalier ou sous un lit. Un relais ne peut qu'allumer ou éteindre la lumière d'un coup.

Pour voir comment câbler une bande LED et faire varier sa luminosité avec un relais et avec un module MOSFET, consultez le tutoriel Arduino UNO R4 - Bande LED..

Vidéo

Résumé

Dans ce tutoriel Arduino UNO R4, vous avez appris comment créer un système de contrôle lumineux automatisé et intelligent utilisant un capteur de mouvement HC-SR501 et un ruban LED. En suivant le guide étape par étape, vous avez maîtrisé la programmation Arduino, le câblage et la mise en service pour activer les lumières lorsqu'un mouvement est détecté. Ce projet Arduino DIY est parfait pour des applications telles que l’éclairage automatique des escaliers, l’éclairage sous le lit ou les guirlandes de Noël, offrant une solution domotique économe en énergie. Avec les compétences acquises, vous pouvez désormais adapter ce projet Arduino UNO R4 à d’autres idées d’éclairage créatives, en améliorant votre maison avec un éclairage réactif activé par le mouvement.
