Arduino UNO R4 - Capteur de température - Écran LCD

Ce tutoriel vous explique comment utiliser une carte Arduino UNO R4 pour lire la valeur de température du capteur DS18B20 1-Wire et l'afficher sur un écran LCD I2C.

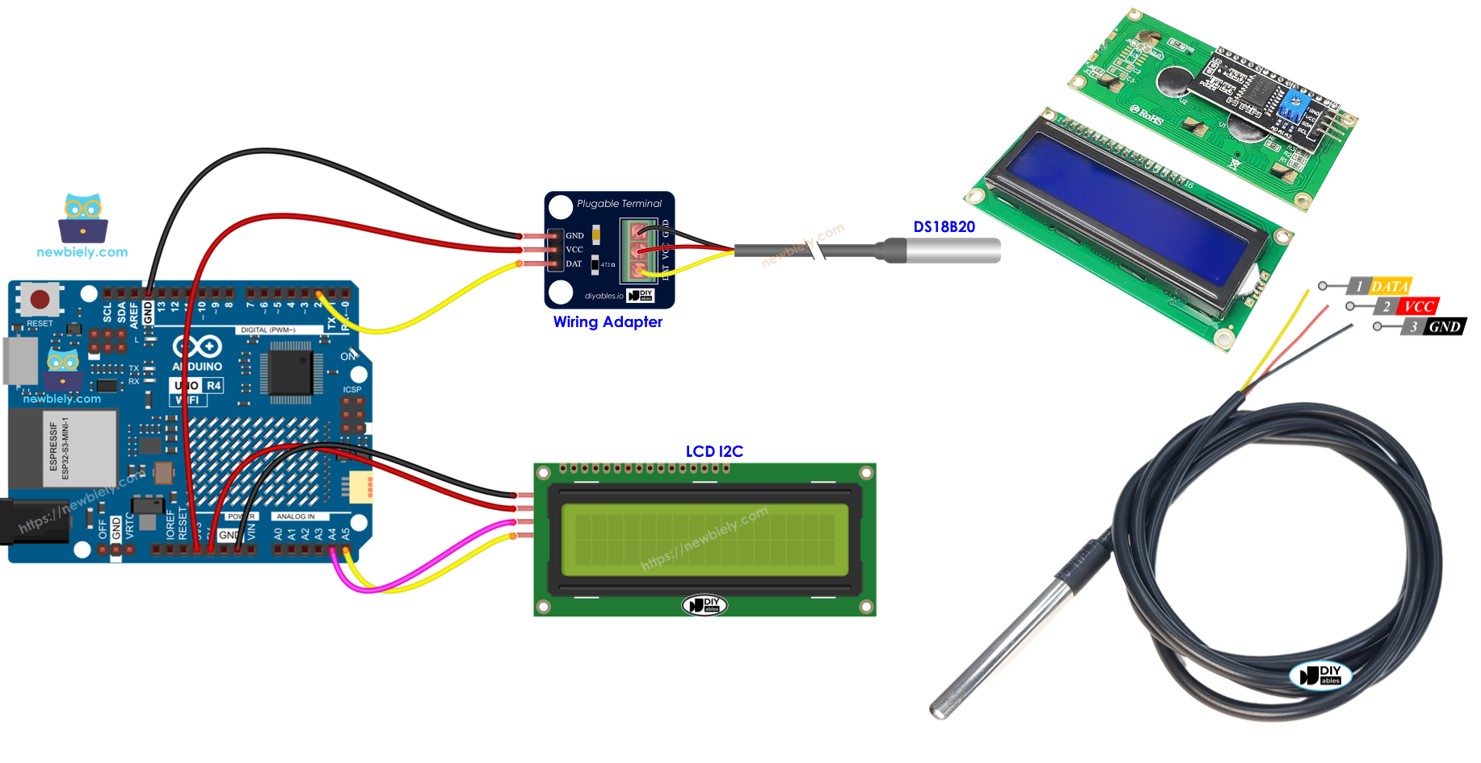

Arduino UNO R4 Capteur de température LCD I2C

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	LCD I2C
1	×	Capteur de température DS18B20 (avec adaptateur)
1	×	Capteur de température DS18B20 (sans adaptateur)
1	×	Fils de connexion
1	×	(Recommended) Shield à bornier à vis pour Arduino Uno R4
1	×	(Recommended) Shield plaque d'essai pour Arduino Uno R4
1	×	(Recommended) Boîtier pour Arduino Uno R4
1	×	(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1	×	(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: De nombreux capteurs DS18B20 sur le marché sont de faible qualité. Nous recommandons vivement d'acheter le capteur de la marque DIYables en utilisant le lien ci-dessus. Nous l'avons testé et il a bien fonctionné.

À propos du capteur de température et de l'écran LCD

Découvrez les capteurs de température et les écrans LCD, y compris leur brochage, leurs fonctions et leur programmation, dans les tutoriels ci-dessous :

Diagramme de câblage

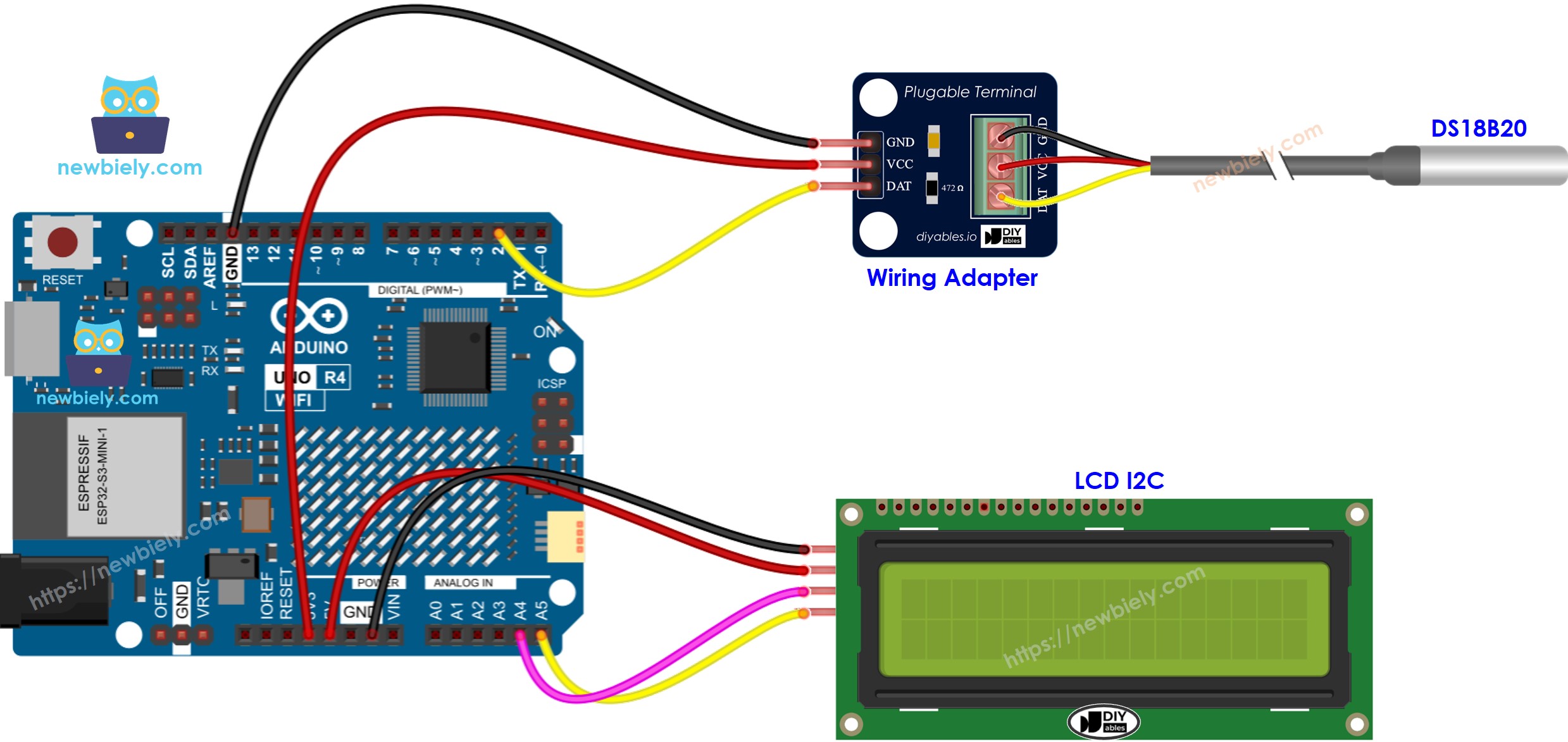

Schéma de câblage LCD pour capteur de température Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Code Arduino UNO R4

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN 2 // The Arduino UNO R4 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float temperature_C; // temperature in Celsius float temperature_F; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Note:

L'adresse I2C de l'écran LCD peut varier selon le fabricant. Dans notre code, nous avons utilisé 0x27, qui est l'adresse fournie par le fabricant DIYables.

Étapes rapides

Suivez ces instructions étape par étape:

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Connectez l'Arduino Uno R4 au capteur de température DS18B20 et à l'écran LCD I2C selon le schéma fourni.
Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Cliquez sur l'icône Libraries sur le côté gauche de l'IDE Arduino.
Recherchez DallasTemperature et trouvez la bibliothèque de Miles Burton.
Cliquez sur le bouton Install pour ajouter la bibliothèque DallasTemperature.

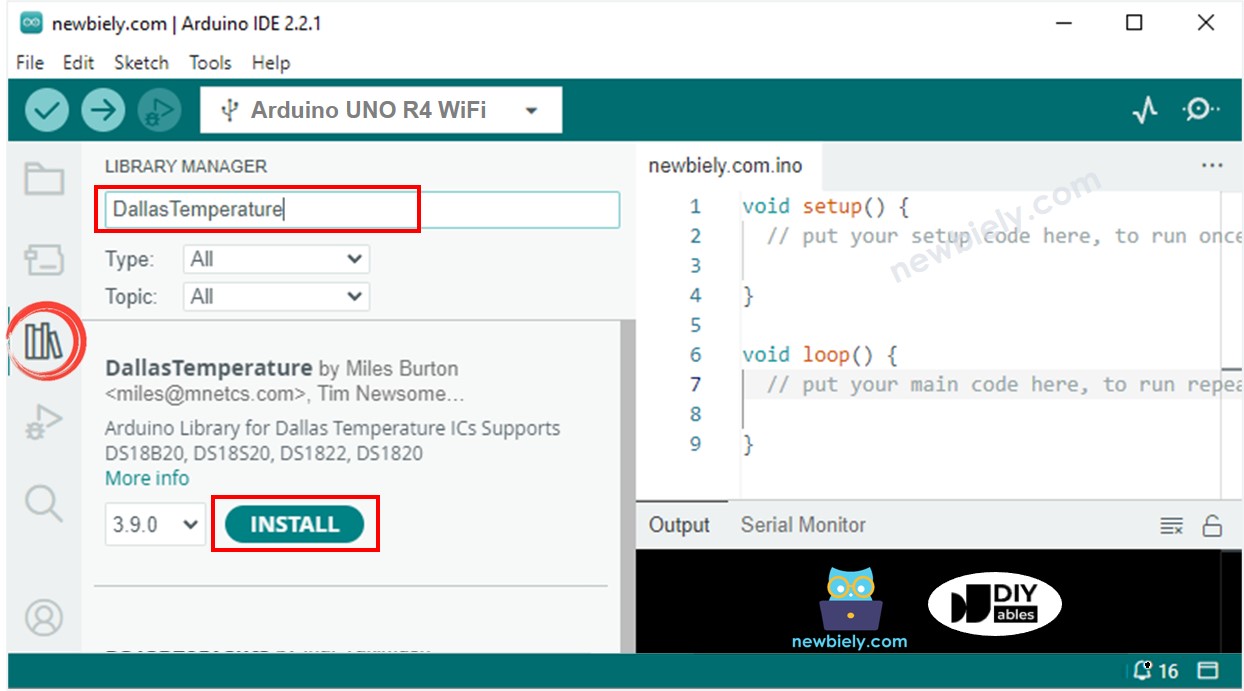

Bibliothèque Dallas Temperature pour Arduino UNO R4

Vous devez installer une dépendance de bibliothèque
Cliquez sur le bouton Tout installer pour installer la bibliothèque OneWire.

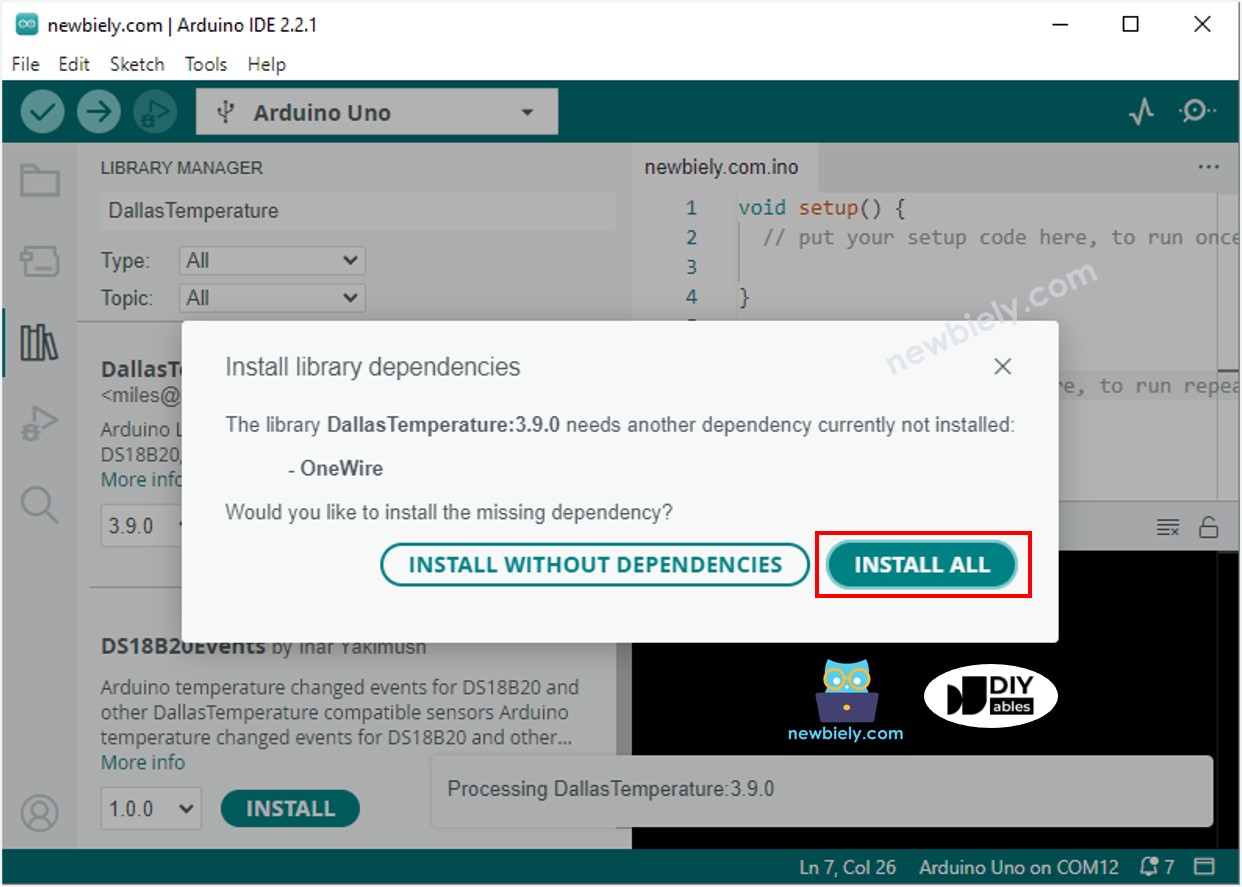

Bibliothèque OneWire pour Arduino UNO R4

Recherchez LiquidCrystal I2C et trouvez la bibliothèque LiquidCrystal_I2C par Frank de Brabander.
Cliquez sur le bouton Install pour installer la bibliothèque LiquidCrystal_I2C.

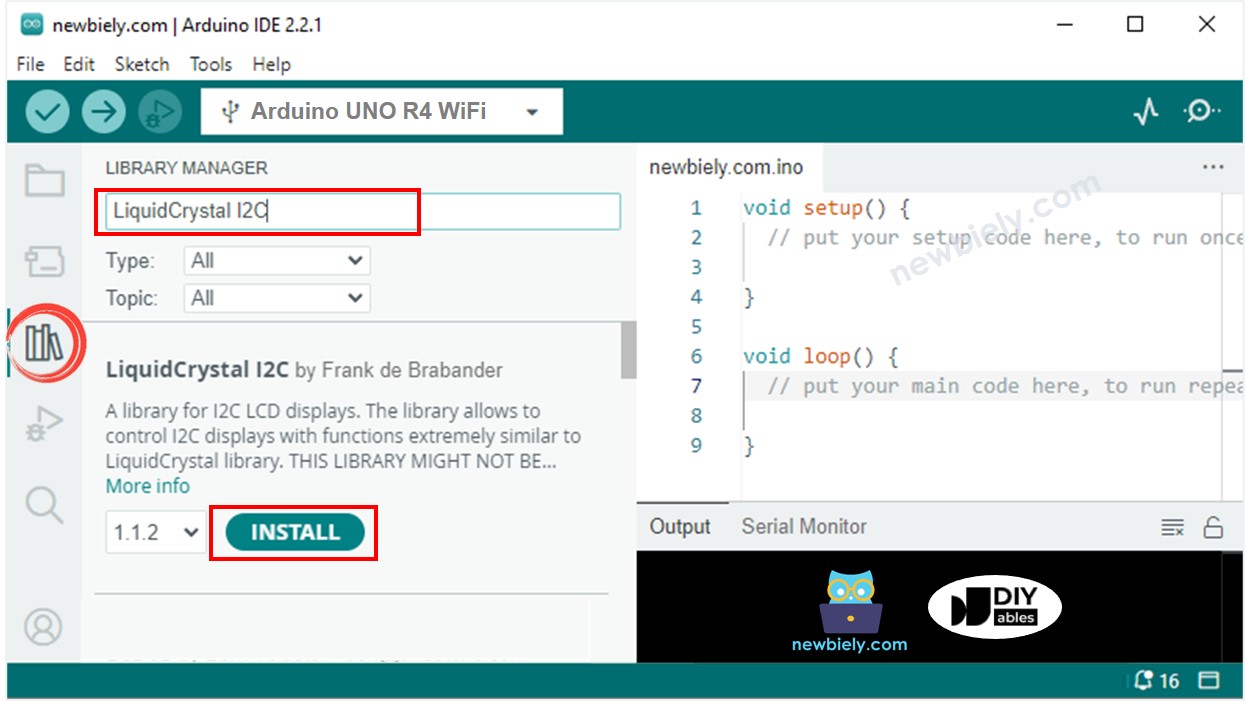

Bibliothèque LiquidCrystal I2C pour Arduino UNO R4

Copiez le code et ouvrez-le avec l'IDE Arduino
Cliquez sur le bouton Upload dans l'IDE Arduino pour envoyer le code à l'Arduino UNO R4

Placez le capteur sur l'eau chaude ou froide, ou tenez-le dans votre main.
Vérifiez l'affichage sur l'écran LCD.

Si l'écran LCD n'affiche rien, consultez Dépannage pour LCD I2C.

Explication du code

Vérifiez l'explication dans les commentaires du code source pour obtenir des détails sur chaque ligne !
