Arduino UNO R4 - capteur de température - OLED
Dans ce guide, nous apprendrons comment programmer un Arduino UNO R4 pour lire la température d'un capteur DS18B20 et l'afficher sur un écran OLED.
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus) | |
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Note d'achat: De nombreux capteurs DS18B20 sur le marché sont de faible qualité. Nous recommandons vivement d'acheter le capteur de la marque DIYables en utilisant le lien ci-dessus. Nous l'avons testé et il a bien fonctionné.
À propos du capteur de température OLED et DS18B20
Découvrez l'OLED et le capteur de température DS18B20 (y compris le brochage, les fonctionnalités et la programmation) dans ces tutoriels :

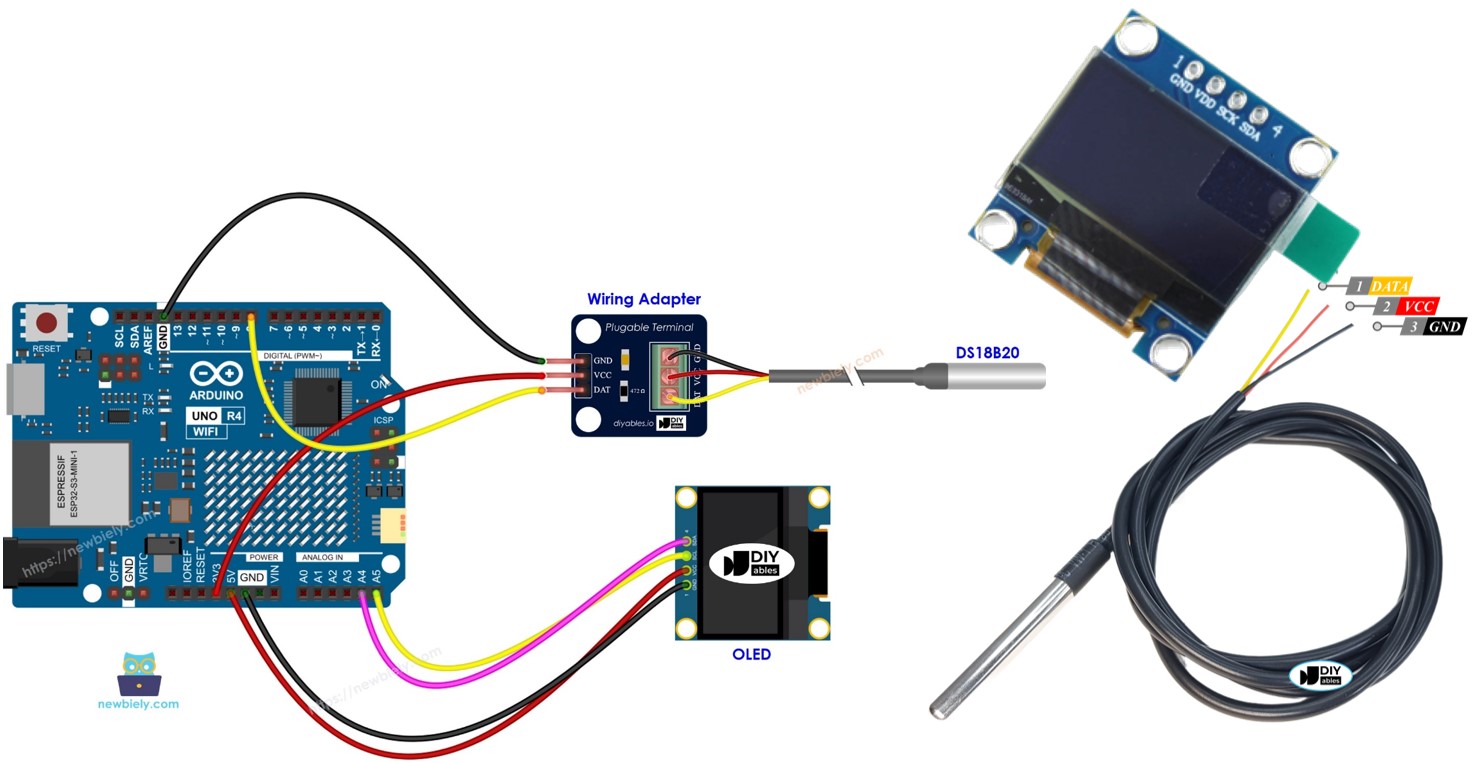

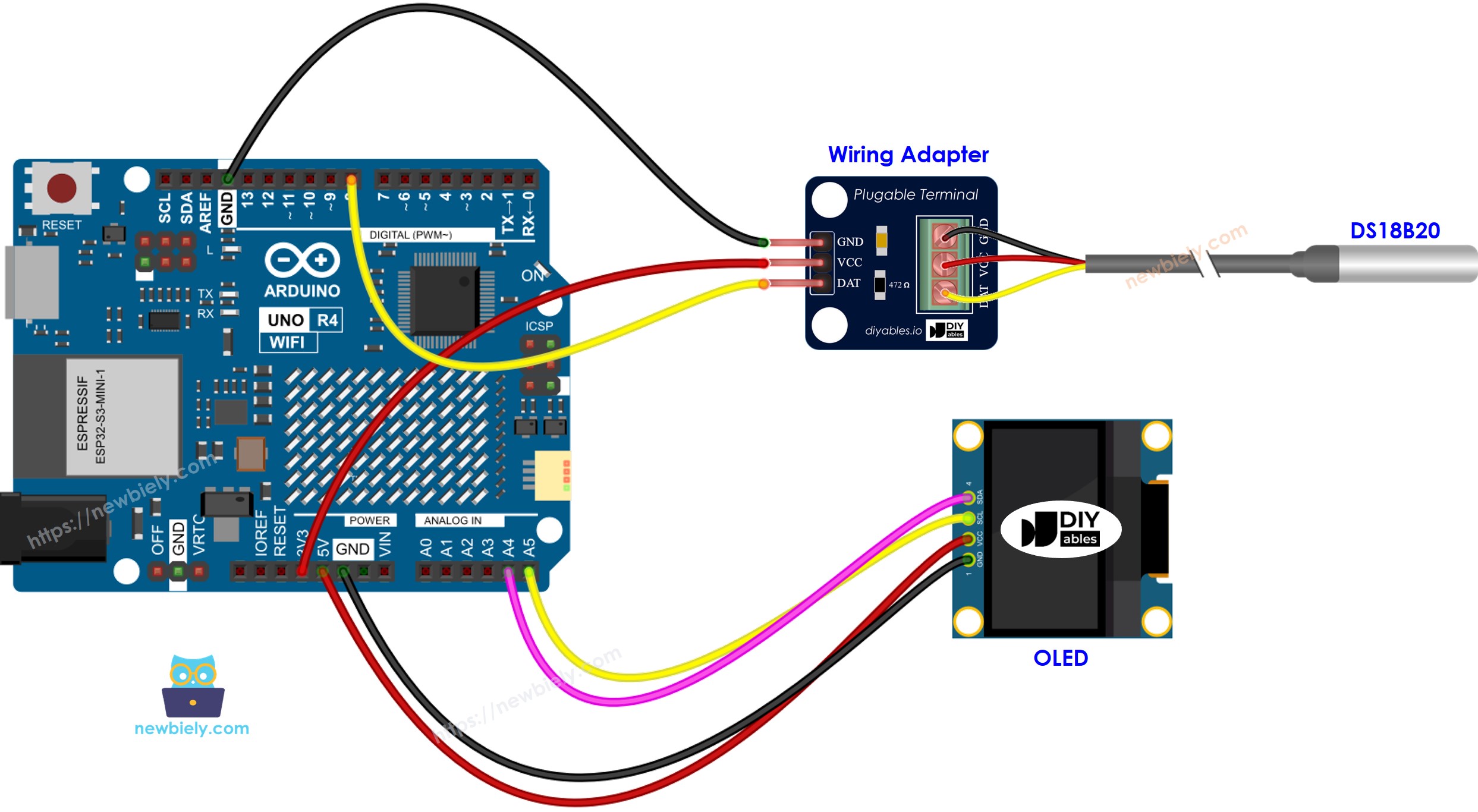

Diagramme de câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Voir Comment alimenter l'Arduino UNO R4..
Nous vous recommandons d'acheter un capteur DS18B20 avec un adaptateur de câblage pour une installation simple. L'adaptateur comprend une résistance, vous n'avez donc pas besoin d'une résistance supplémentaire pour le câblage.
Code Arduino UNO R4 - Température mesurée par le capteur DS18B20 et affichée sur OLED
/*
* Ce code Arduino UNO R4 a été développé par newbiely.fr
* Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-temperature-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
#define SENSOR_PIN 8 // The Arduino UNO R4 pin connected to DS18B20 sensor
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
OneWire oneWire(SENSOR_PIN); // setup a oneWire instance
DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library
String temperature_str;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
DS18B20.begin(); // initialize the sensor
temperature_str.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DS18B20.requestTemperatures(); // send the command to get temperatures
float temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius
temperature_str = String(temperature_C, 2); // two decimal places
temperature_str += char(247) + String("C");
Serial.println(temperature_str); // print the temperature in Celsius to Serial Monitor
oled_display_center(temperature_str);
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Étapes rapides
Suivez ces instructions étape par étape :
- Si c'est votre première utilisation de l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur la Arduino UNO R4 - Installation du logiciel..
- Connectez l'écran OLED et le capteur de température à la carte Arduino Uno R4 selon le schéma fourni.
- Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
- Lancez l'IDE Arduino sur votre ordinateur.
- Sélectionnez la carte Arduino Uno R4 appropriée (par exemple Arduino Uno R4 WiFi) et le port COM.
- Cliquez sur l'icône Libraries sur le côté gauche de l'IDE Arduino.
- Tapez “SSD1306” dans la boîte de recherche, puis recherchez la bibliothèque SSD1306 d'Adafruit.
- Appuyez sur le bouton “Installer” pour ajouter la bibliothèque.

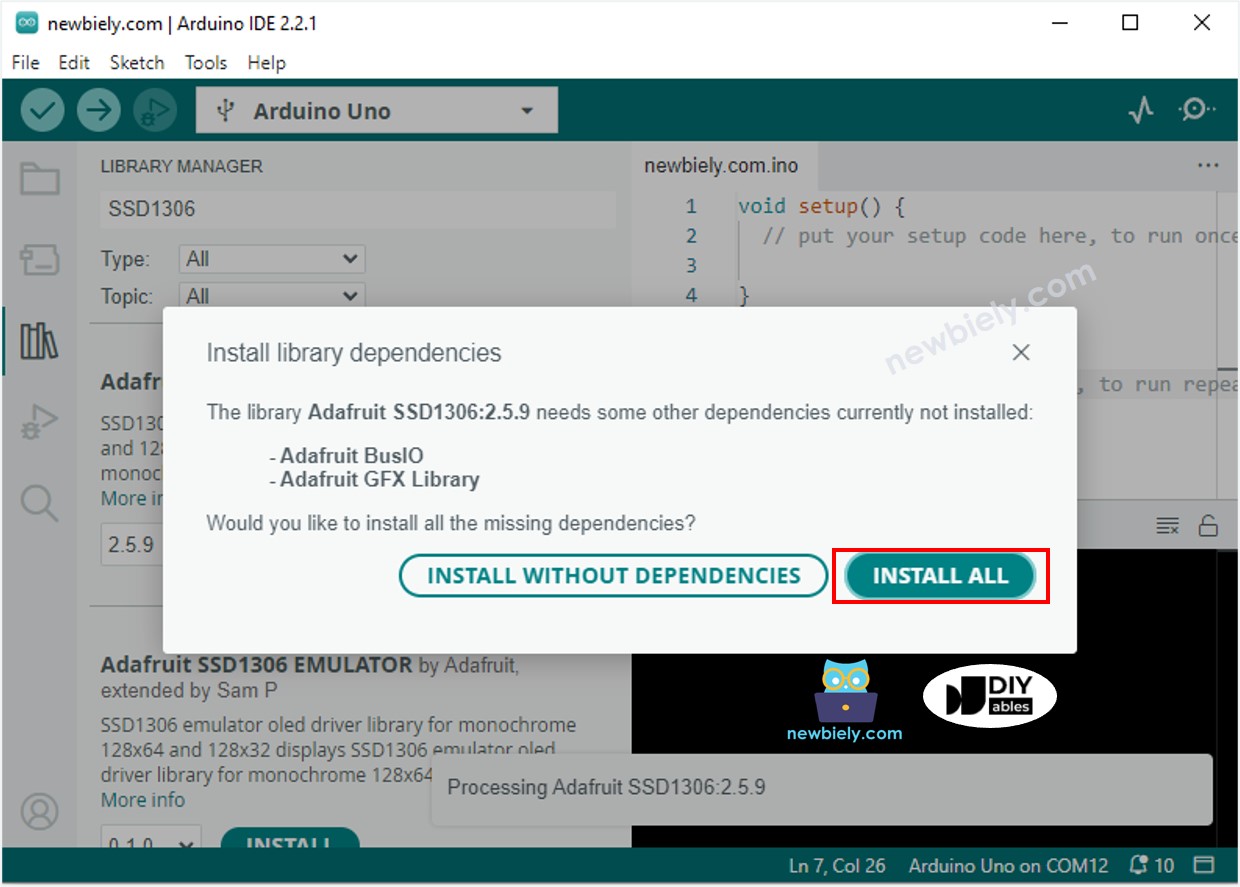

- Vous devrez installer quelques bibliothèques supplémentaires
- Cliquez sur le bouton Tout installer pour installer toutes les bibliothèques requises.
- Tapez « DallasTemperature » dans la boîte de recherche et cherchez la bibliothèque DallasTemperature par Miles Burton.
- Appuyez sur le bouton Install pour installer la bibliothèque DallasTemperature.
- Vous devez installer la dépendance de la bibliothèque.
- Cliquez sur le bouton Tout installer pour installer la bibliothèque OneWire.
- Copiez le code ci-dessus et ouvrez-le dans l'IDE Arduino
- Appuyez sur le bouton Upload dans l'IDE Arduino pour transférer le code vers l'Arduino UNO R4
- Placez le capteur dans de l'eau chaude ou froide, ou tenez-le dans votre main
- Vérifiez l'affichage sur l'OLED pour obtenir les résultats
※ Note:
Le code centre automatiquement le texte horizontalement et verticalement sur l'écran OLED.
