Arduino UNO R4 - Pavé numérique - Écran LCD

Ce tutoriel explique comment programmer l'Arduino UNO R4 pour lire la touche pressée d'un clavier et l'afficher sur un écran LCD.

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	LCD I2C
1	×	Clavier 3x4
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	(Recommended) Shield à bornier à vis pour Arduino Uno R4
1	×	(Recommended) Shield plaque d'essai pour Arduino Uno R4
1	×	(Recommended) Boîtier pour Arduino Uno R4
1	×	(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1	×	(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du pavé numérique et de l'écran LCD

Si vous n'êtes pas familier avec les claviers et les écrans LCD, y compris leurs schémas de broches, leur fonctionnalité et leur programmation, veuillez consulter les tutoriels suivants pour en savoir plus :

Diagramme de câblage

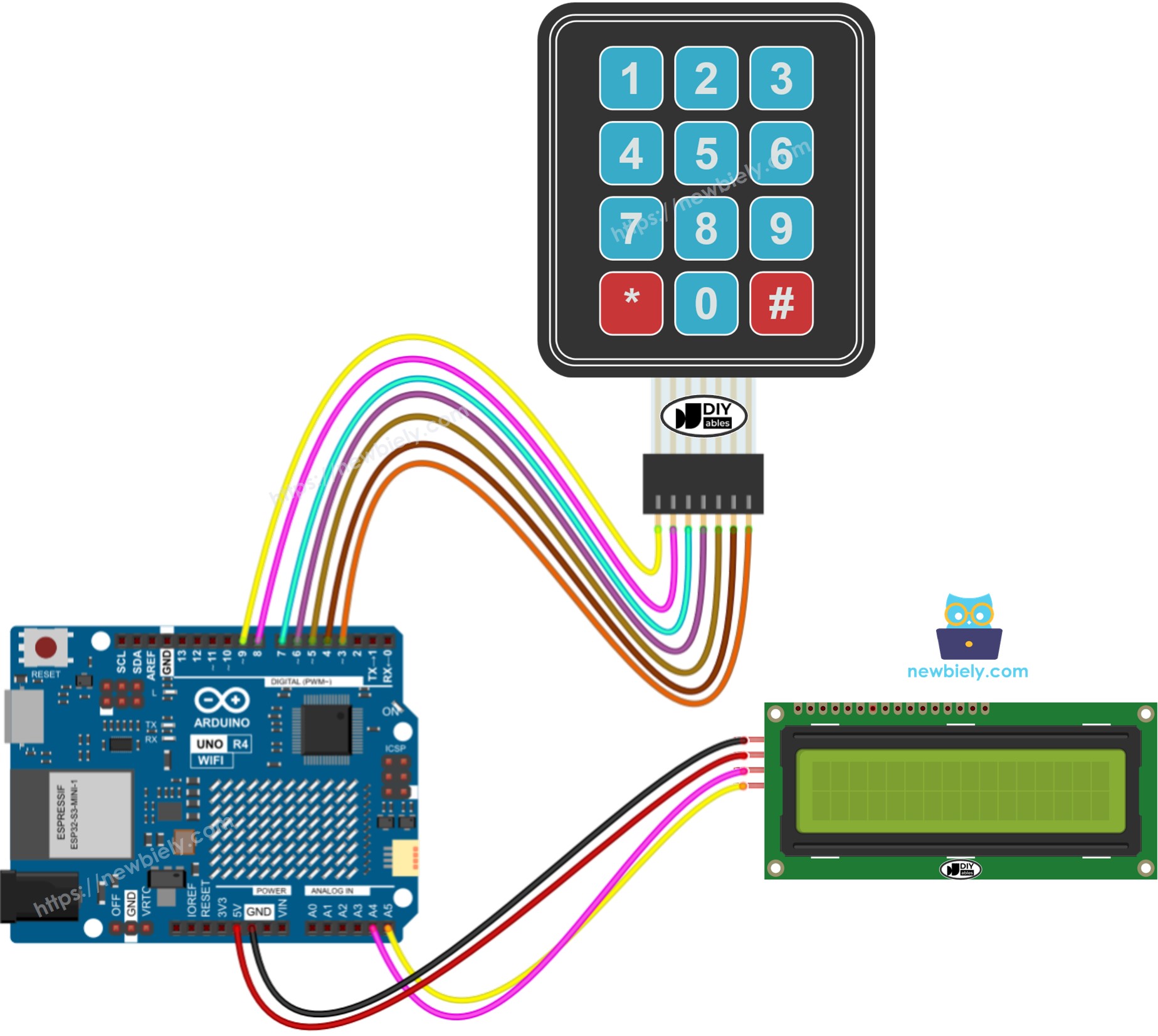

Schéma de câblage du clavier LCD Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Arduino UNO R4 code

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-keypad-lcd */ #include <DIYables_Keypad.h> // DIYables_Keypad library #include <LiquidCrystal_I2C.h> const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 3; // three columns char keys[ROW_NUM][COLUMN_NUM] = { { '1', '2', '3' }, { '4', '5', '6' }, { '7', '8', '9' }, { '*', '0', '#' } }; byte pin_rows[ROW_NUM] = { 9, 8, 7, 6 }; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = { 5, 4, 3 }; //connect to the column pinouts of the keypad DIYables_Keypad keypad = DIYables_Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows int cursorColumn = 0; void setup(){ lcd.init(); // initialize the lcd lcd.backlight(); } void loop(){ char key = keypad.getKey(); if (key) { lcd.setCursor(cursorColumn, 0); // move cursor to (cursorColumn, 0) lcd.print(key); // print key at (cursorColumn, 0) cursorColumn++; // move cursor to next position if(cursorColumn == 16) { // if reaching limit, clear LCD lcd.clear(); cursorColumn = 0; } } }

※ Note:

L'adresse I2C du LCD peut varier selon le fabricant. Dans notre programme, nous avons utilisé l'adresse 0x27 telle que fournie par le fabricant DIYables.

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, consultez le tutoriel sur Arduino UNO R4 - Installation du logiciel..
Connectez la carte Arduino Uno R4 au clavier numérique et à l'écran LCD I2C selon le schéma fourni.
Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Cliquez sur l'icône Libraries sur le côté gauche de l'IDE Arduino.
Tapez DIYables_Keypad dans la boîte de recherche, et recherchez la bibliothèque keypad de DIYables.io.
Cliquez sur le bouton Install pour ajouter la bibliothèque keypad à votre IDE.

Recherchez « LiquidCrystal I2C » et localisez la bibliothèque LiquidCrystal_I2C de Frank de Brabander.
Cliquez sur le bouton Install pour installer la bibliothèque LiquidCrystal_I2C.

bibliothèque LiquidCrystal I2C pour Arduino UNO R4

Copiez le code et ouvrez-le dans l’IDE Arduino.
Cliquez sur le bouton Upload dans l’IDE Arduino pour téléverser le code sur l’Arduino UNO R4.

Téléversement du code dans l'IDE Arduino

Appuyez sur les touches du pavé numérique
Vérifiez l'écran LCD pour voir le résultat

Si l'écran LCD n'affiche rien, consultez Dépannage pour LCD I2C pour obtenir de l'aide.

Explication du code

Vérifiez les explications dans les commentaires du code source !

Vidéo
