Arduino UNO R4 - LED qui s’estompe avec le potentiomètre

Ce tutoriel vous explique comment programmer l'Arduino UNO R4 pour contrôler la luminosité d'une DEL en fonction de la valeur de sortie d'un potentiomètre.

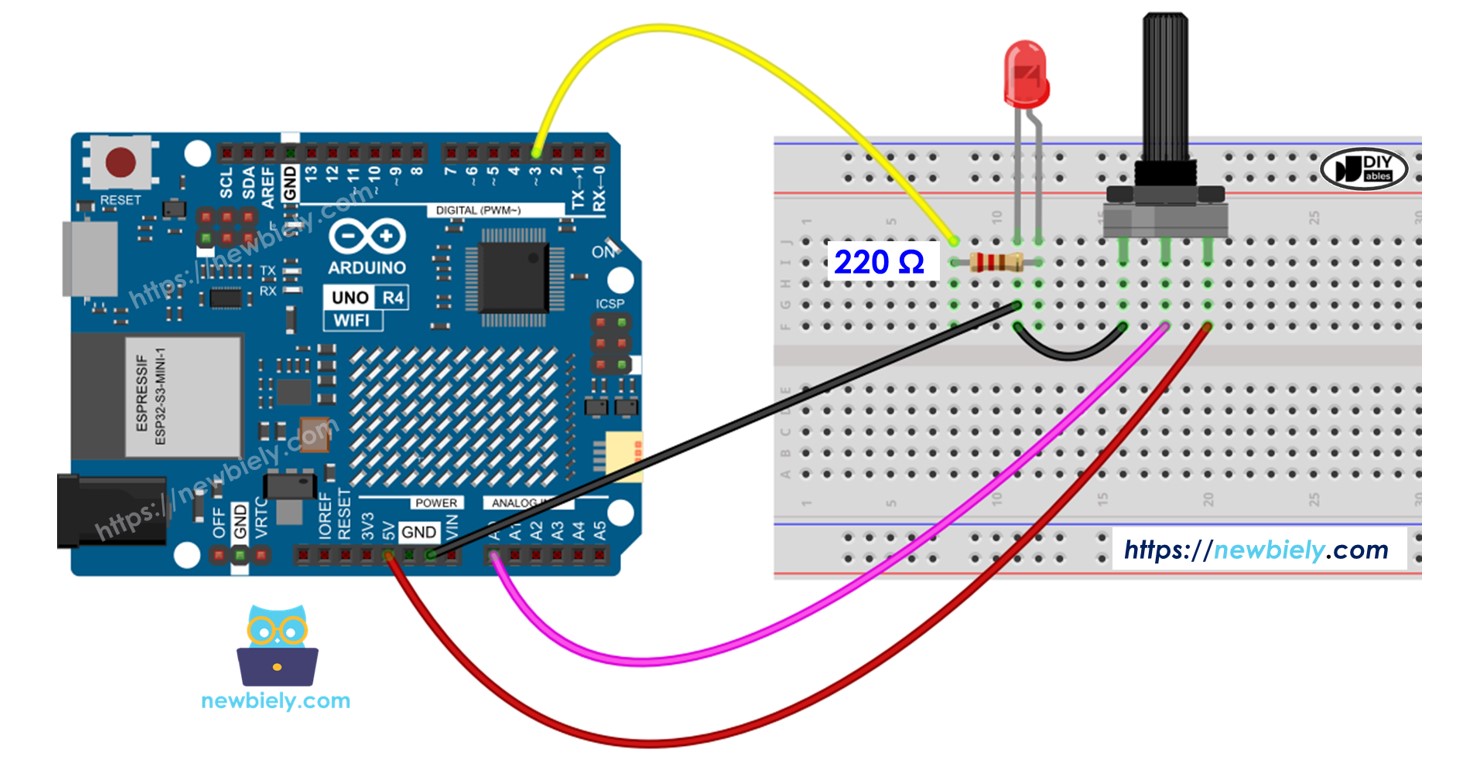

LED qui s’estompe avec un potentiomètre sur Arduino UNO R4

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternativement: DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Potentiometer
1	×	Alternativement: 10k Ohm Trimmer Potentiometer
1	×	Alternativement: Potentiometer Kit
1	×	Alternativement: Potentiometer Module with Knob
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	Alternativement: Button and LED Kit
1	×	220Ω Resistor
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Recommandé: Shield à bornier à vis pour Arduino Uno R4
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	Recommandé: Shield plaque d'essai pour Arduino Uno R4
1	×	Recommandé: Boîtier pour Arduino Uno R4
1	×	Recommandé: Répartiteur d'alimentation pour Arduino Uno R4
1	×	Recommandé: Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Démarrage DIYables STEM V4B IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.

À propos de la DEL et du potentiomètre

En savoir plus sur les LED et les potentiomètres (schéma des broches, fonctionnalité, programmation) dans les tutoriels fournis :

Diagramme de câblage

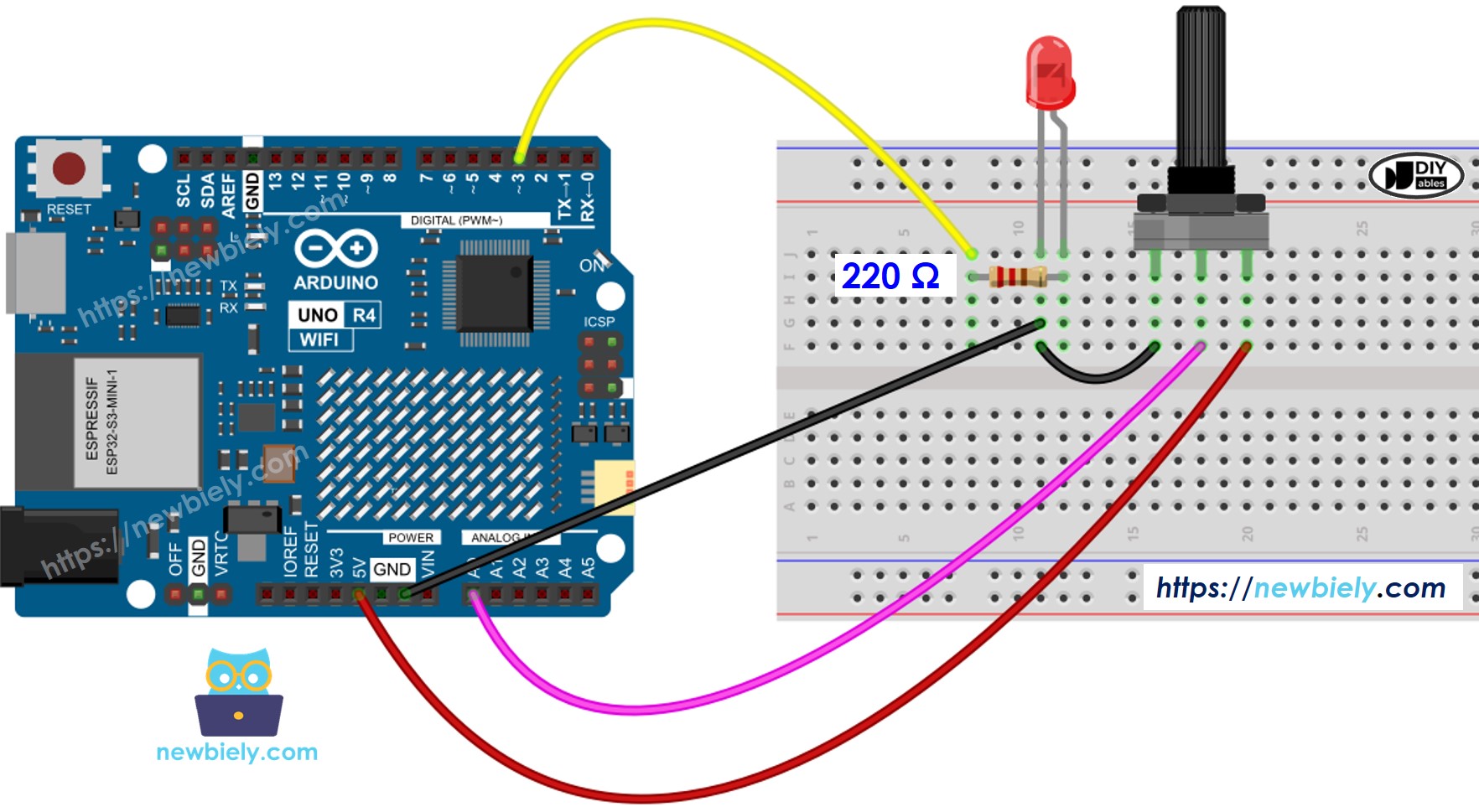

Schéma de câblage Arduino UNO R4 - potentiomètre rotatif et LED

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Le schéma ci-dessous montre les mêmes connexions sans plaque d'essai :

Schéma de câblage Arduino UNO R4 - potentiomètre rotatif et LED (sans plaque d'essai)

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Pour un projet durable, les borniers à vis tiennent mieux les fils que les fils de connexion. Placez un Screw Shield V2 ou un Proto Screw Terminal Block Shield sur la carte Arduino UNO R4, puis serrez chaque fil sous une vis. Les broches ne changent pas. Branchez simplement chaque fil sur le bornier à vis correspondant :

Schéma de câblage Arduino UNO R4 - potentiomètre rotatif et LED (Screw Shield V2)

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Comment programmer

Lit l'entrée sur la broche analogique A0 (la valeur varie de 0 à 1023)

int adc_value = analogRead(A0);

Convertissez-le en un niveau de luminosité (un nombre entre 0 et 255)

int brightness = map(adc_value, 0, 1023, 0, 255);

Définit la luminosité de la LED connectée à la broche 3.

analogWrite(LED_PIN, brightness);

Code Arduino UNO R4

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-potentiometer-fade-led */ #define LED_PIN 3 // The Arduino UNO R4 pin connected LED #define POTENTIOMETER_PIN A0 // The Arduino UNO R4 pin connected potentiometer void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); // declare LED pin to be an output: pinMode(LED_PIN, OUTPUT); } void loop() { // reads the input on analog pin A0 (value between 0 and 1023) int adc_value = analogRead(POTENTIOMETER_PIN); // scales it to brightness (value between 0 and 255) int brightness = map(adc_value, 0, 1023, 0, 255); // sets the brightness LED that connects to pin 3 analogWrite(LED_PIN, brightness); // print out the value Serial.print("Analog: "); Serial.print(adc_value); Serial.print(", Brightness: "); Serial.println(brightness); delay(100); }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez‑vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Branchez les composants selon le schéma fourni.
Branchez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l’IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code et ouvrez-le dans l’IDE Arduino.
Cliquez sur le bouton Upload dans l’IDE Arduino pour téléverser le code sur l'Arduino UNO R4
Ouvrez le moniteur série
Tournez le potentiomètre
Observez la LED
Vérifiez le résultat sur le moniteur série

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Analog: 6, Brightness: 1 Analog: 34, Brightness: 8 Analog: 89, Brightness: 22 Analog: 149, Brightness: 37 Analog: 214, Brightness: 53 Analog: 297, Brightness: 74 Analog: 365, Brightness: 90 Analog: 431, Brightness: 107 Analog: 510, Brightness: 127 Analog: 589, Brightness: 146 Analog: 695, Brightness: 173 Analog: 790, Brightness: 196 Analog: 970, Brightness: 241 Analog: 996, Brightness: 248 Analog: 1018, Brightness: 253 Analog: 1023, Brightness: 255

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

Vidéo
