Arduino UNO R4 - module LDR

Ce tutoriel vous explique comment utiliser un Arduino UNO R4 et un capteur de lumière LDR pour vérifier et mesurer les niveaux de lumière. Nous allons étudier en détail ce qui suit :

Comment connecter le module capteur de lumière LDR à un Arduino UNF R4.
Comment programmer l'Arduino UNO R4 pour détecter la lumière en utilisant le signal numérique du module capteur de lumière LDR.
Comment programmer l'Arduino UNO R4 pour lire l'intensité lumineuse en utilisant le signal analogique du module capteur de lumière LDR.

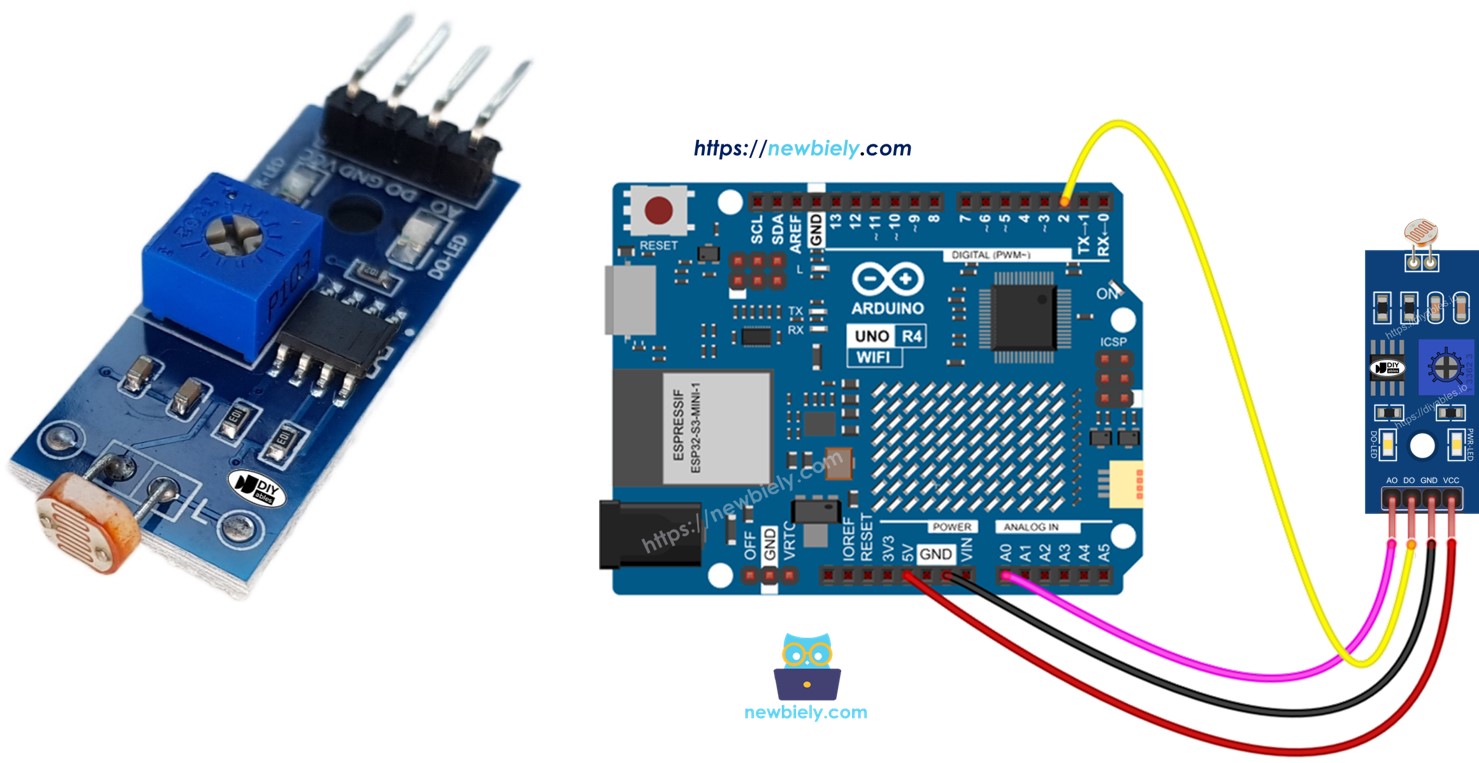

Module capteur de lumière LDR Arduino UNO R4

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Module capteur de lumière LDR
1	×	Fils de connexion
1	×	(Recommended) Shield à bornier à vis pour Arduino Uno R4
1	×	(Recommended) Shield plaque d'essai pour Arduino Uno R4
1	×	(Recommended) Boîtier pour Arduino Uno R4
1	×	(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1	×	(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du module de capteur de lumière LDR

Le module capteur de lumière LDR peut être utilisé pour détecter la lumière ou mesurer les niveaux de lumière autour de lui. Il offre deux options : une sortie numérique et une sortie analogique.

Schéma des broches

Le module de capteur de lumière LDR comporte quatre broches :

Broche VCC : Connectez-la à VCC (3,3 V à 5 V).
Broche GND : Connectez-la à GND (0 V).
Broche DO : Il s'agit d'une broche de sortie numérique. Elle est à l'état HAUT lorsque l'obscurité est présente et à l'état BAS lorsque la lumière est présente. Vous pouvez régler le niveau d'obscurité et de clarté en ajustant le potentiomètre.
Broche AO : Il s'agit d'une broche de sortie analogique. La valeur de sortie diminue lorsque la luminosité augmente et augmente lorsque la luminosité diminue.

Schéma des broches du module capteur de lumière LDR

image source: diyables.io

Il dispose également de deux voyants LED :

Une LED PWR-LED indique que l'alimentation est sous tension.
Une LED DO indique l'état lumineux sur la broche DO : elle s'allume en présence de lumière et s'éteint dans l'obscurité.

Comment cela fonctionne

Pour la broche DO :

Le module dispose d'un potentiomètre pour régler le seuil lumineux.
Si le niveau de lumière ambiant est supérieur au seuil réglé avec le potentiomètre, la broche de sortie du capteur (DO) est à l'état bas, et le DO-LED (une petite lumière sur le module) est éteint.
Si le niveau de lumière ambiant est inférieur au seuil, la broche de sortie du capteur (DO) est à l'état haut, et le DO-LED est allumé.

Pour la broche AO :

La broche AO fournit une lecture qui varie en fonction du niveau de lumière.
Lorsqu'il y a beaucoup de lumière, la lecture sur la broche AO est plus faible.
Lorsqu'il fait plus sombre, la lecture sur la broche AO est plus élevée.
Le potentiomètre n'affecte pas la valeur sur la broche AO. Il ne fait que modifier le seuil pour la broche DO.

De cette façon, vous pouvez régler la sensibilité avec le potentiomètre sur la broche DO tout en continuant à obtenir des lectures précises du niveau de lumière sur la broche AO.

Diagramme de câblage

Le module de capteur de lumière a deux sorties. Vous pouvez en utiliser une ou les deux, selon vos besoins.

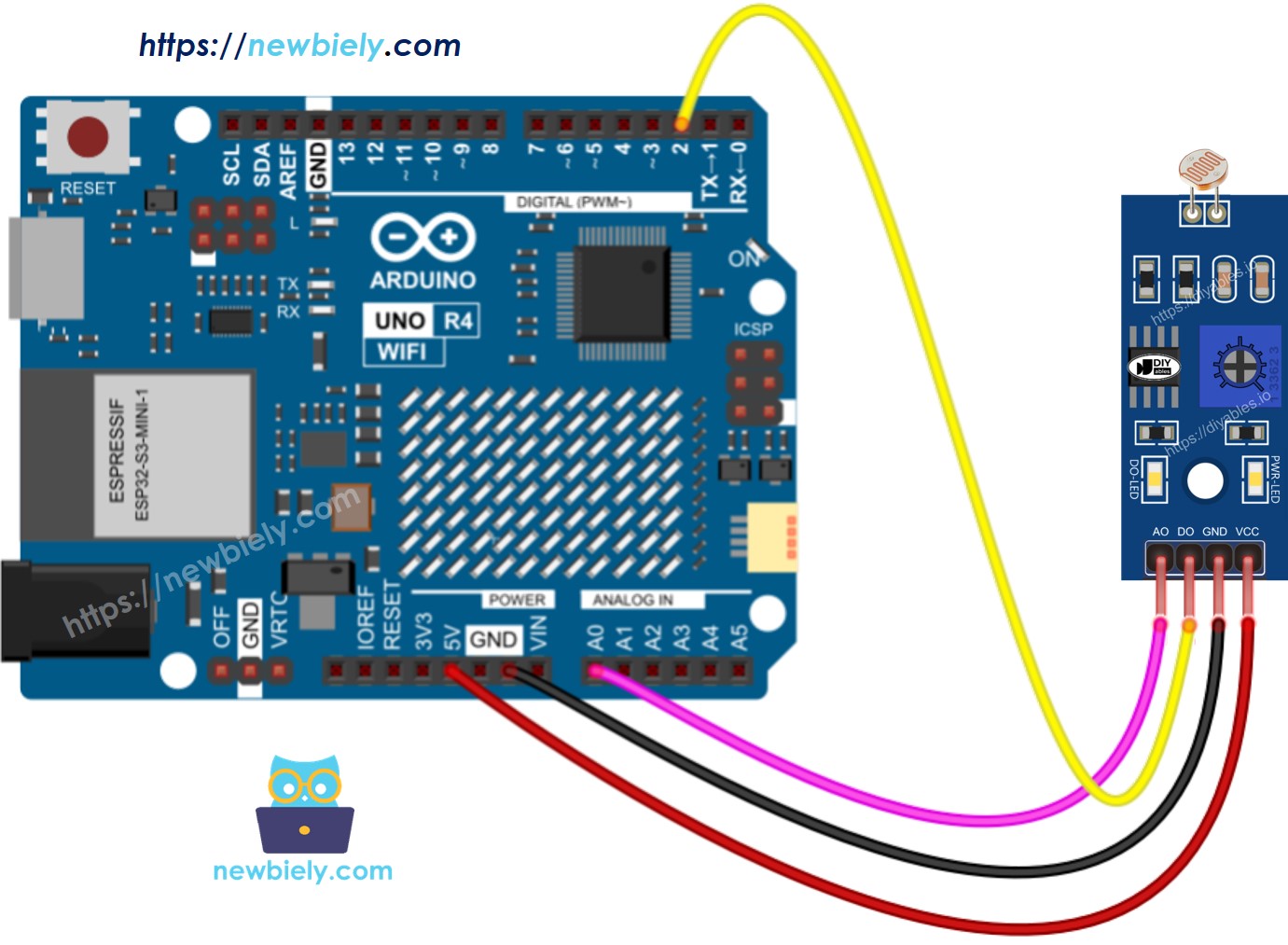

Schéma de câblage du module capteur de lumière LDR pour Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Arduino UNO R4 Code - Lire la valeur de la broche DO

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-ldr-module */ #define DO_PIN 2 // The Arduino UNO R4 pin connected to DO pin of the ldr module void setup() { // initialize serial communication Serial.begin(9600); // initialize the Arduino's pin as an input pinMode(DO_PIN, INPUT); } void loop() { int light_state = digitalRead(DO_PIN); if (light_state == HIGH) Serial.println("The light is NOT present"); else Serial.println("The light is present"); }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino UNO R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Connectez le module capteur de lumière à l'Arduino UNO R4 selon le schéma fourni.
Connectez la carte Arduino UNO R4 à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino UNO R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code ci-dessus et ouvrez-le dans l'IDE Arduino.
Cliquez sur le bouton Upload dans l'IDE Arduino pour envoyer le code à l'Arduino UNO R4.
Bloquez puis débloquez la lumière sur le module capteur LDR en utilisant votre main ou un objet.
Vérifiez les résultats sur le Moniteur série.

COM6

Send

The light is present The light is present The light is NOT present The light is NOT present The light is NOT present The light is present The light is present The light is present

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Si vous voyez que la DEL reste allumée tout le temps ou qu'elle est éteinte même lorsqu'il y a de la lumière, vous pouvez tourner le potentiomètre pour régler la sensibilité à la lumière du capteur.

Vous pouvez désormais ajuster le code pour allumer une DEL ou une lumière lorsqu'il détecte la lumière, ou faire tourner un servomoteur. Pour plus de détails et des guides étape par étape, consultez les tutoriels à la fin de ce document.

Code pour Arduino UNO R4 - Lire la valeur de la broche A0

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-ldr-module */ #define AO_PIN A0 // The Arduino UNO R4 pin connected to AO pin of the ldr module void setup() { // initialize serial communication Serial.begin(9600); } void loop() { int light_value = analogRead(AO_PIN); Serial.println(light_value); }

Étapes rapides

Suivez ces instructions étape par étape :

Copiez le code que vous voyez ci-dessus et ouvrez-le dans l'IDE Arduino.
Appuyez sur le bouton Upload dans l'IDE Arduino pour transférer le code vers l'Arduino UNO R4.
Bloquez puis exposez le module capteur de lumière LDR en utilisant votre main ou un autre objet.
Vérifiez le Moniteur Série pour voir le résultat.

COM6

Send

145 146 146 572 678 945 956 1001 1002 1012 1013 645 546 346 172

Autoscroll Show timestamp

Clear output

9600 baud

Newline
