Arduino UNO R4 - Capteur de lumière déclenche le relais

Dans ce tutoriel, nous apprendrons comment programmer l'Arduino Uno R4 pour contrôler le relais en fonction de la valeur mesurée par le capteur de lumière LDR ou par le module capteur de lumière LDR.

En connectant un relais à des appareils tels que des ampoules, des bandes LED, des moteurs ou des actionneurs, nous pouvons utiliser un capteur de lumière pour contrôler ces appareils.

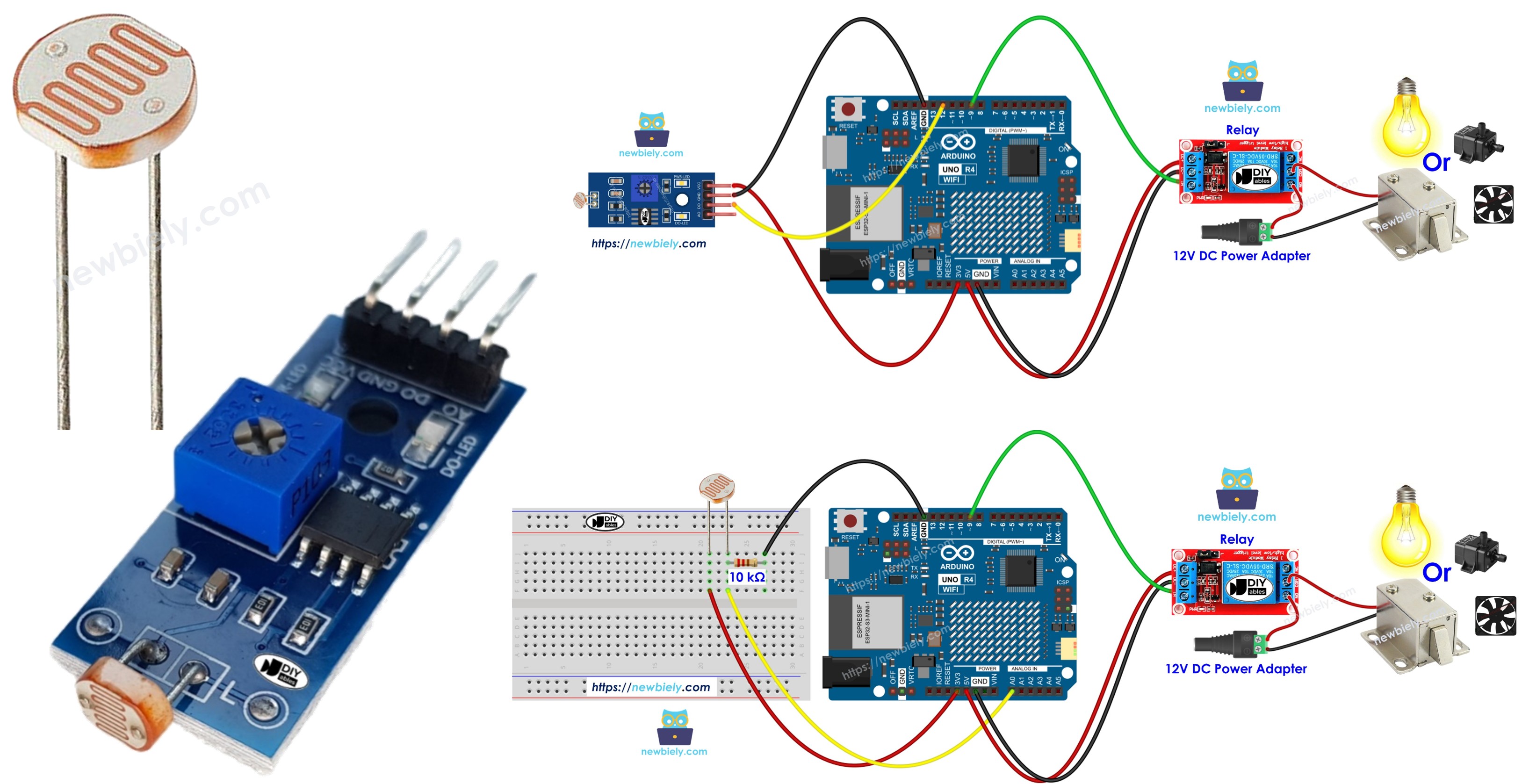

Le capteur de lumière Arduino UNO R4 commande le relais

Préparation du matériel

1×Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1×Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1×Câble USB Type-A vers Type-C (pour PC USB-A)
1×Câble USB Type-C vers Type-C (pour PC USB-C)
1×Capteur de lumière
1×10 kΩ Resistor
1×Relais
1×Plaque d'essai
1×Fils de connexion
1×(Optionnel) Serrure à solénoïde
1×(Optionnel) Adaptateur secteur 12V
1×(Optionnel) Connecteur d'alimentation DC
1×(Recommended) Shield à bornier à vis pour Arduino Uno R4
1×(Recommended) Shield plaque d'essai pour Arduino Uno R4
1×(Recommended) Boîtier pour Arduino Uno R4
1×(Recommended) Répartiteur d'alimentation pour Arduino Uno R4
1×(Recommended) Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1×Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1×Kit de Capteurs DIYables (30 capteurs/écrans)
1×Kit de Capteurs DIYables (18 capteurs/écrans)
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Le capteur de lumière LDR est très abordable, mais il nécessite une résistance pour le câblage, ce qui peut rendre l'installation plus complexe. Pour simplifier le câblage, vous pouvez utiliser un module de capteur de lumière LDR comme alternative.

À propos du relais et du capteur de lumière

Si vous n'êtes pas familiarisés avec les relais et les capteurs de lumière (leurs configurations, leurs fonctionnalités et leurs méthodes de programmation), vous pouvez en apprendre davantage en consultant ces tutoriels :

Diagramme de câblage

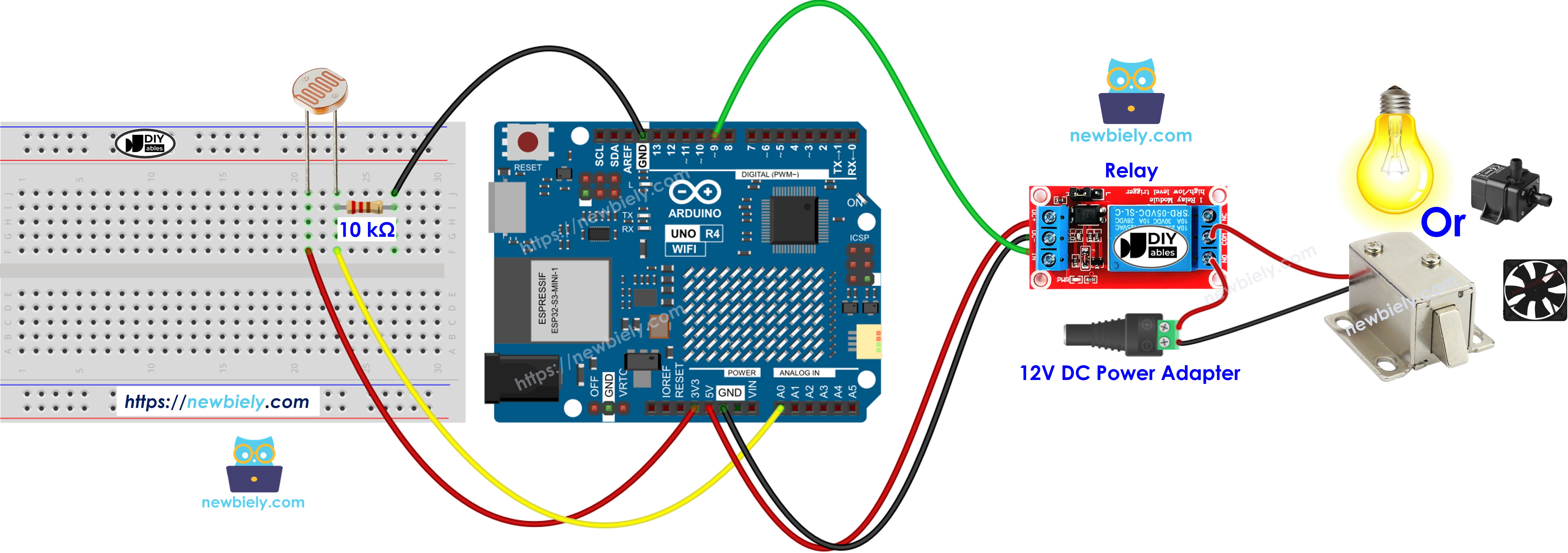

  • Le schéma de câblage entre l'Arduino Uno R4, le module relais et le capteur LDR brut (analogique)
Schéma de câblage du relais du capteur de lumière Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

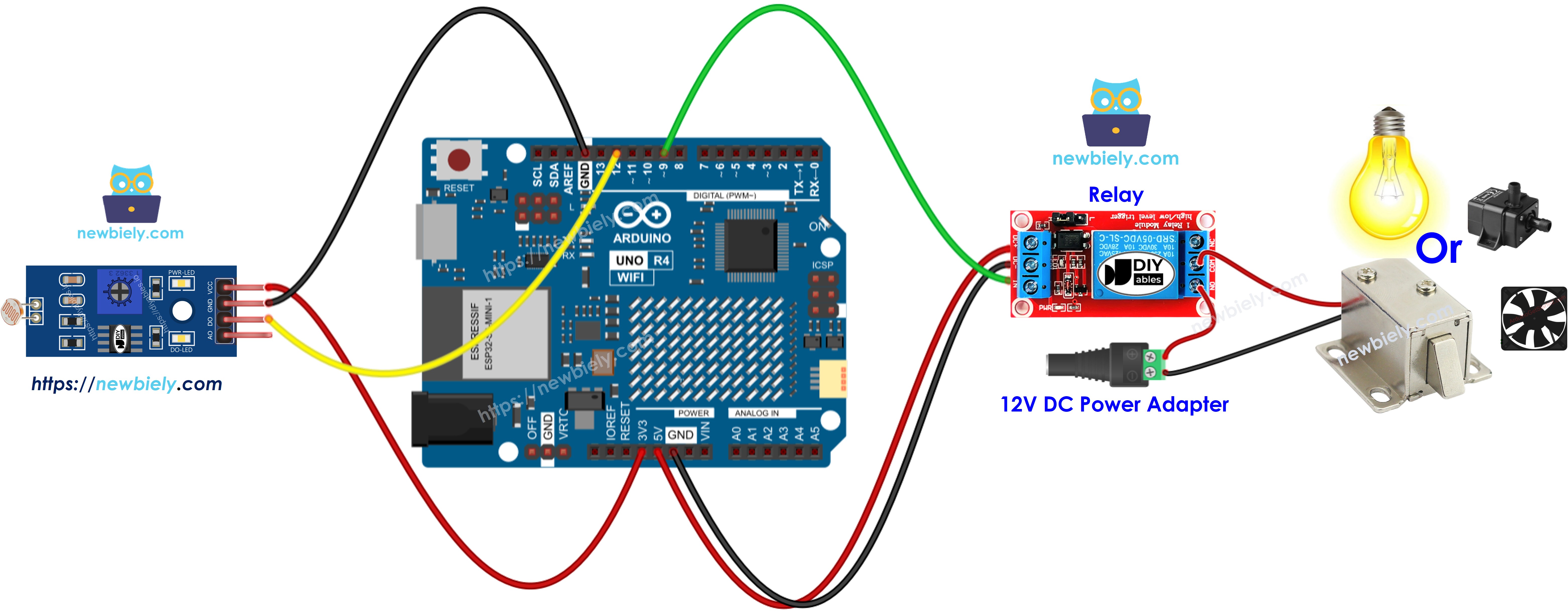

  • Le schéma de câblage entre l'Arduino Uno R4, le module relais et le module capteur de lumière LDR (numérique)
Schéma de câblage du module relais du capteur de lumière LDR pour Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Code Arduino UNO R4

  • Le code Arduino Uno R4 pour lire la valeur du capteur de lumière LDR et contrôler le relais
/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN A0 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin #define ANALOG_THRESHOLD 500 // variables will change: int analogValue; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }
  • Le code Arduino Uno R4 pour lire la valeur du module capteur de lumière LDR et contrôler le relais
/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN 12 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin // variables will change: int analogValue; void setup() { Serial.begin(9600); // initialize serial communication pinMode(LIGHT_SENSOR_PIN, INPUT); // initialize the Arduino Uno R4's pin as an input pinMode(RELAY_PIN, OUTPUT); // initialize the Arduino Uno R4's pin as an output mode } void loop() { int light_state = digitalRead(LIGHT_SENSOR_PIN); if (light_state == HIGH) { Serial.println("The light is NOT present"); digitalWrite(RELAY_PIN, HIGH); // turn on Relay } else { Serial.println("The light is present"); digitalWrite(RELAY_PIN, LOW); // turn off Relay } }

Étapes rapides

Suivez ces instructions étape par étape :

  • Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, consultez le tutoriel sur Arduino UNO R4 - Installation du logiciel..
  • Branchez les composants selon le schéma fourni.
  • Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
  • Lancez l'IDE Arduino sur votre ordinateur.
  • Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
  • Connectez l'Arduino UNO R4 à votre ordinateur à l'aide d'un câble USB.
  • Lancez l'IDE Arduino, puis choisissez la carte et le port corrects.
  • Collez le code fourni dans l'IDE Arduino.
  • Cliquez sur le bouton Upload dans l'IDE Arduino pour envoyer le code à l'Arduino UND R4.
Téléversement du code dans l'IDE Arduino
  • Envoyez la lumière au capteur
  • Observez le changement d'état du relais

Explication du code

Vérifiez les explications dans les commentaires du code source pour chaque ligne !
