Comment alimenter l'Arduino UNO R4

Préparation du matériel

Ou vous pouvez acheter les kits suivants:

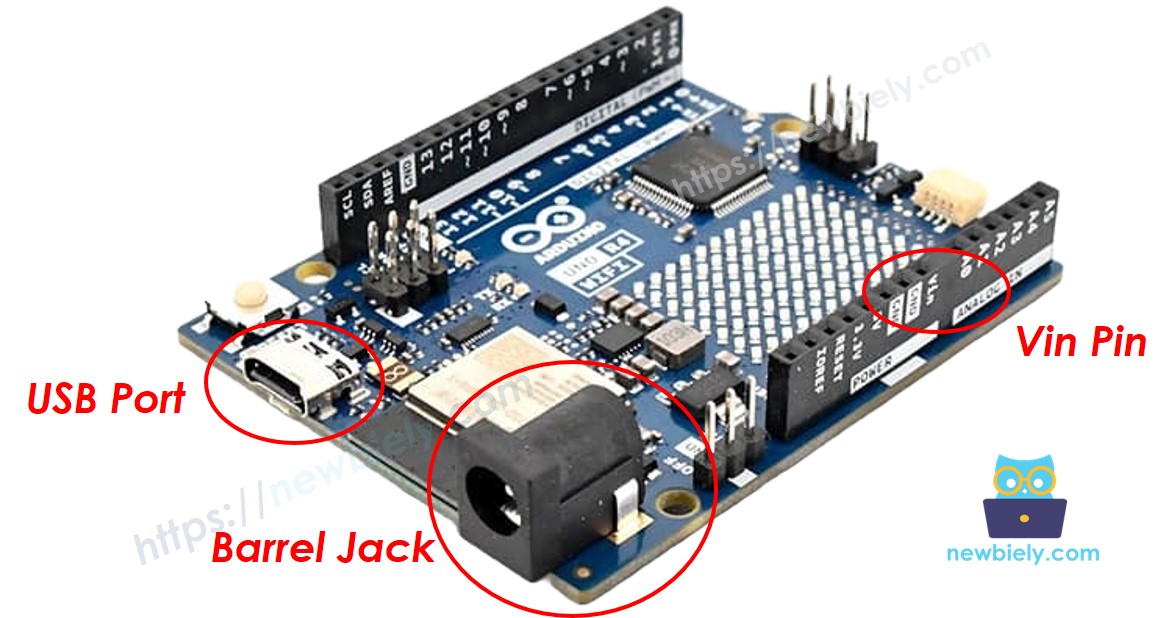

Trois façons d'alimenter l'Arduino UNO R4

• Alimentation via le port USB (5V) : Cette méthode fournit une tension stable de 5 V directement depuis votre ordinateur ou un adaptateur d'alimentation USB. Elle est simple et sûre pour la plupart des projets Arduino, car la tension n'a pas besoin d'une régulation supplémentaire.
• Alimentation via la prise Barrel (6-24 V) : Si vous fournissez 6-24 V via la prise Barrel, le régulateur embarqué de l'Arduino la réduira à 5 V. Cependant, de nombreux adaptateurs d'alimentation disponibles sont en 9 V ou 12 V. L'utilisation de ces tensions plus élevées peut faire chauffer l'Arduino de manière considérable.
• Alimentation via la broche Vin (6-24 V) : De même, si vous alimentez 6-24 V via la broche Vin, le régulateur embarqué la réduira à 5 V. Encore une fois, la plupart des adaptateurs d'alimentation les plus courants sont en 9 V ou 12 V. L'utilisation d'adaptateurs de 9 V ou 12 V peut faire chauffer l'Arduino ou le faire surchauffer.

Quel est le meilleur moyen d'alimenter l'Arduino UNO R4 ?

Lorsque vous alimentez la carte via la prise cylindrique ou la broche Vin, vous devez utiliser une tension comprise entre 6 et 24 V. Cependant, de nombreux adaptateurs d'alimentation sont disponibles en 5 V, 9 V ou 12 V :

• Si vous utilisez une source d'alimentation de 5V via la prise barrel ou la broche Vin, cela pourrait fonctionner mais peut être instable, car il n'y a pas assez de tension pour que le régulateur intégré fonctionne correctement.
• L'utilisation de 9V ou 12V est plus stable, mais cela fait souvent chauffer la carte Arduino.

Par conséquent, la meilleure option est d'alimenter l'Arduino UNO R4 à partir d'une source d'alimentation de 5 V en utilisant le port USB.

Alimentation des composants externes

De nombreux projets nécessitent non seulement l'Arduino, mais aussi d'autres composants. Alimenter directement ces éléments externes à partir de la broche 5 V de l'Arduino n'est pas recommandé, car cela peut tirer trop de courant via le régulateur de la carte, ce qui pourrait endommager l'Arduino. Par conséquent, nous devons alimenter séparément ces composants externes, tels que les capteurs, les affichages et les moteurs. La partie suivante montrera comment faire.

De nombreux projets nécessitent non seulement l'Arduino mais aussi d'autres composants tels que des capteurs, des écrans et des moteurs. Il n'est pas recommandé d'alimenter ces composants externes directement à partir de la broche 5V de l'Arduino. En effet, ils peuvent consommer trop de courant, ce qui peut endommager le régulateur de tension de l'Arduino et potentiellement endommager la carte Arduino Uno R4.

Au lieu de cela, vous devriez alimenter les composants externes — tels que les capteurs, les écrans et les moteurs — séparément. La section suivante vous montrera comment faire cela.

Configuration recommandée avec un répartiteur de puissance

La solution idéale est d'utiliser une source d'alimentation de 5 V, accompagnée d'un ensemble de répartiteurs d'alimentation. Ce répartiteur divisera la sortie 5 V en deux lignes :

• Connecteur USB-C pour l'Arduino
• Bloc de bornes à vis pour composants et capteurs externes

Ainsi, chaque partie de votre projet bénéficie d'une alimentation stable de 5 V sans risquer d'endommager l'Arduino UNO R4.

Schéma de câblage

Ci-dessous, voici un exemple de la meilleure façon d'alimenter à la fois l'Arduino UNO R4 et un écran LCD :

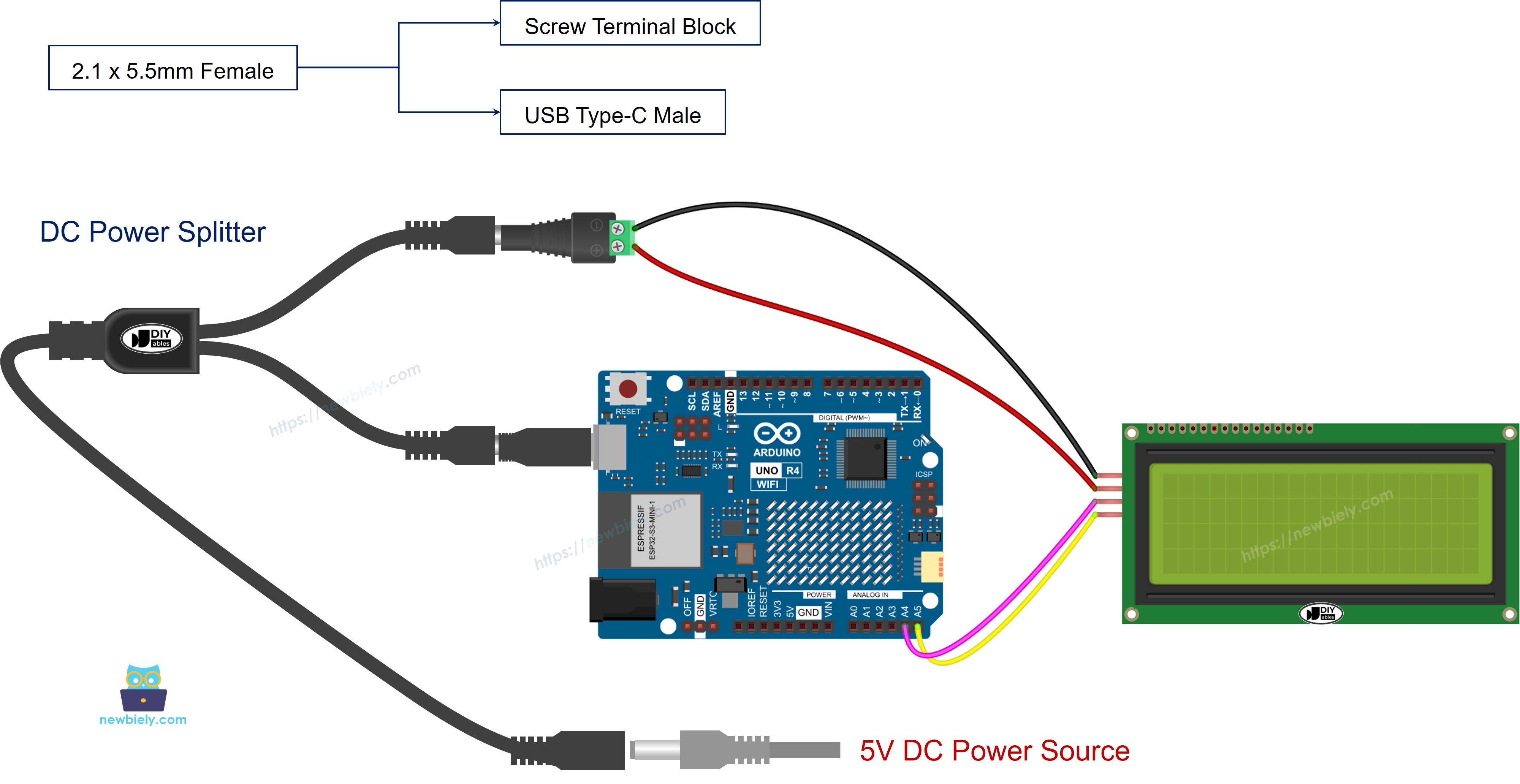

Le schéma de câblage ci-dessous montre la meilleure façon d'alimenter l'Arduino Uno R4 et l'affichage LCD :

Exemple pratique

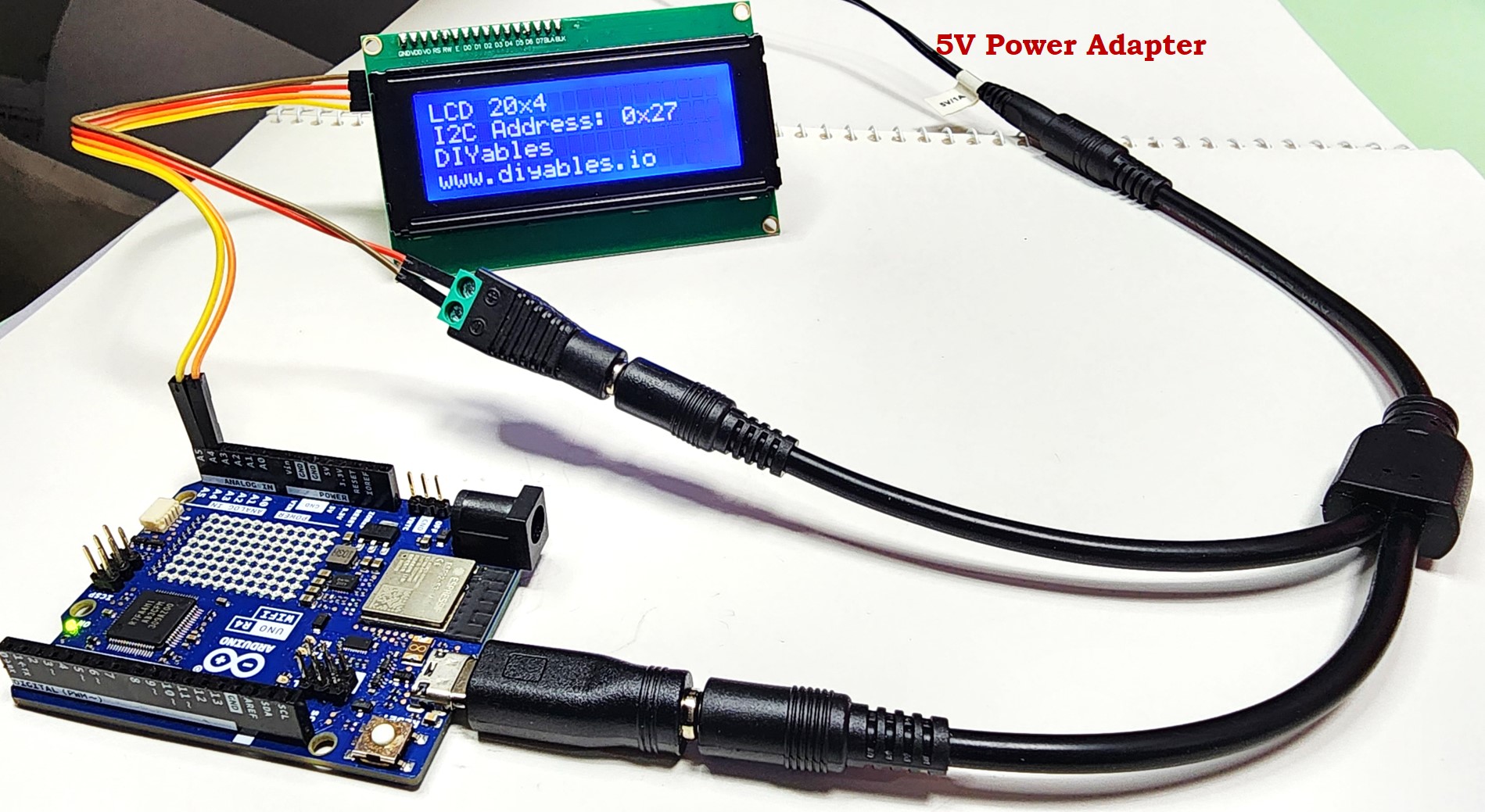

Dans cette photo, vous pouvez voir comment alimenter l'Arduino UNO R4 et des composants supplémentaires dans un projet réel :
