Arduino UNO R4 - Relais

Ce tutoriel vous explique comment utiliser un Arduino UNO R4 et un relais pour contrôler les états d'allumage et d'arrêt des appareils qui utilisent une alimentation haute tension, tels que des ampoules, des ventilateurs, des serrures électromagnétiques et des actionneurs linéaires. Plus en détail, nous apprendrons :

Arduino UNO R4 et relais

À propos de Relay

Un relais est un interrupteur programmable, contrôlé par des dispositifs tels que l'Arduino UNO R4 ou d'autres microcontrôleurs. Il permet d'allumer ou d'éteindre des appareils automatiquement, en particulier ceux qui utilisent une tension élevée ou un courant élevé.

Le relais est un pont entre l'Arduino UNO R4 et des dispositifs à haute tension.

WARNING

Lorsqu'on travaille sur des projets connectés au réseau électrique principal, il est essentiel d'avoir les connaissances appropriées pour éviter de vous électrocuter. La sécurité est très importante. Si vous n'êtes pas complètement sûr de ce que vous faites, veuillez ne pas tenter de manipuler quoi que ce soit. Au lieu de cela, sollicitez l'aide de quelqu'un d'expérimenté.

Nous recommandons d'utiliser un appareil à courant continu (jusqu'à 24 V) pour les tests, même si certains relais peuvent fonctionner avec des dispositifs à la fois en courant continu et en courant alternatif.

Schéma de brochage du relais

Schéma des broches du relais

Un relais se compose de deux ensembles de broches : les broches d'entrée, qui utilisent une faible tension, et les broches de sortie qui utilisent une tension élevée.

  • Les broches du groupe d'entrée sont connectées à l'Arduino UNO R4 et comprennent trois broches :
    • Broche DC- : connectez-la à GND (0V).
    • Broche DC+ : connectez-la à VCC (5V).
    • Broche IN : elle accepte le signal de commande de l'Arduino UNO R4.
  • Les broches du groupe de sortie se connectent à l'appareil à haute tension et comportent également trois broches (généralement présentes dans une borne à vis) :
    • Broche COM : il s'agit de la broche commune utilisée à la fois dans le mode normalement ouvert et dans le mode normalement fermé.
    • Broche NO : il s'agit de la broche normalement ouverte. Elle est utilisée dans le mode normalement ouvert.
    • Broche NC : il s'agit de la broche normalement fermée. Elle est utilisée dans le mode normalement fermé.

    En pratique, nous n'utilisons généralement pas toutes les broches du groupe à haute tension. Nous n'en utilisons que deux.

    • Pour le mode normalement ouvert, nous utilisons uniquement la broche COM et la broche NO.
    • Pour le mode normalement fermé, nous utilisons uniquement la broche COM et la broche NC.

    De plus, si le relais peut utiliser à la fois des déclencheurs à niveau bas et à niveau haut, il existe généralement un cavalier permettant de choisir entre le déclencheur à niveau bas et le déclencheur à niveau haut.

    ※ Note:

    Différents fabricants peuvent disposer les broches du module relais dans des ordres différents. Vérifiez toujours et suivez les étiquettes sur le relais pour le connecter correctement. Assurez-vous de regarder attentivement !

    Comment connecter l'appareil à haute tension au relais

    Comment connecter un relais

    Comment ça fonctionne

    Un relais peut fonctionner de différentes manières selon le fabricant et la façon dont l'utilisateur l'installe.

    mode d'entrée : Il existe deux modes d'entrée qui font fonctionner le relais à l'inverse :

    • déclencheur à faible niveau mode
    • déclencheur à haut niveau mode

    Le mode de sortie: Il y a deux modes de sortie qui font fonctionner le relais de manière opposée:

    • normalement ouvert mode
    • normalement fermé mode.

    Le terme « normalement » se réfère à la condition lorsque la broche « IN » est reliée à « BAS (0 V) ». Commençons par quelques informations rapides :

    • Les modes ouvert normalement et fermé normalement fonctionnent de manière opposée.
    • La plupart des modules relais prennent en charge à la fois les modes ouvert normalement et fermé normalement.
    • Le mode déclenchement par niveau bas et le mode déclenchement par niveau élevé fonctionnent de manière opposée.
    • Tous les modules relais ne prennent pas en charge à la fois les modes déclenchement par niveau bas et déclenchement par niveau élevé.
    • À tout moment, le module relais peut fonctionner dans un seul mode, soit déclenchement par niveau bas ou déclenchement par niveau élevé.

    La combinaison de modes d'entrée et modes de sortie conduit à de nombreux cas d'utilisation. Pour les débutants, nous proposons de choisir le mode déclencheur de niveau élevé et le mode normalement ouvert.

    Les déclencheur de niveau bas et déclencheur de niveau élevé fonctionnent de manière opposée. Ensuite, nous décrirons en détail le déclencheur de niveau élevé mode. Le déclencheur de niveau bas fonctionne de manière opposée.

    Déclencheur de niveau élevé - Mode normalement ouvert

    Pour activer ce mode, connectez l'appareil à haute tension à la broche COM et à la broche NO.

    • Lorsque la broche IN est connectée à BAS (0 V), l'interrupteur est ouvert et l'appareil est éteint.
    • Lorsque la broche IN est connectée à HAUT (5 V), l'interrupteur est fermé et l'appareil est allumé.
    Comment fonctionne le relais - Normalement Ouvert

    Déclencheur de niveau élevé - Mode normalement fermé

    Pour utiliser ce mode, connectez le dispositif sous haute tension à la broche COM et à la broche NC.

    • Lorsque la broche IN est reliée au niveau bas (0 V), l'interrupteur est fermé. Cela signifie que l'appareil est EN MARCHE.
    • Lorsque la broche IN est reliée au niveau haut (5 V), l'interrupteur est ouvert. Cela signifie que l'appareil est ÉTEINT.
    Comment fonctionne le relais - Contact normalement fermé

    Résumé

    Input modes Output Modes IN pin (programmable) Output pins Relay state Device state
    HIGH Trigger Normally Open LOW COM and NO pin ⇒ open OFF
    HIGH Trigger Normally Open HIGH COM and NO pin ⇒ closed ON
    HIGH Trigger Normally Closed LOW COM and NC pin ⇒ closed ON
    HIGH Trigger Normally Closed HIGH COM and NC pin ⇒ open OFF
    LOW Trigger Normally Open LOW COM and NO pin ⇒ closed ON
    LOW Trigger Normally Open HIGH COM and NO pin ⇒ open OFF
    LOW Trigger Normally Closed LOW COM and NC pin ⇒ open OFF
    LOW Trigger Normally Closed HIGH COM and NC pin ⇒ closed ON

    Il peut y avoir jusqu'à 8 cas d'utilisation. Cela peut sembler écrasant. Mais si vous êtes débutant, vous n'avez besoin de vous concentrer que sur les deux premiers cas. Ces cas impliquent le déclencheur de niveau élevé et les réglages normalement ouverts. Ce tutoriel couvrira principalement ces deux cas.

    Arduino UNO R4 - Relais

    L'Arduino UNO R4 utilise un relais pour contrôler un appareil qui fonctionne à haute tension.

    Pour contrôler un relais, c'est facile. Il nous suffit de :

    • Connectez la broche de l'Arduino UNO R4 à la broche IN du relais.
    • Programmez la broche pour qu'elle soit à un niveau bas ou à un niveau haut pour faire fonctionner le relais.

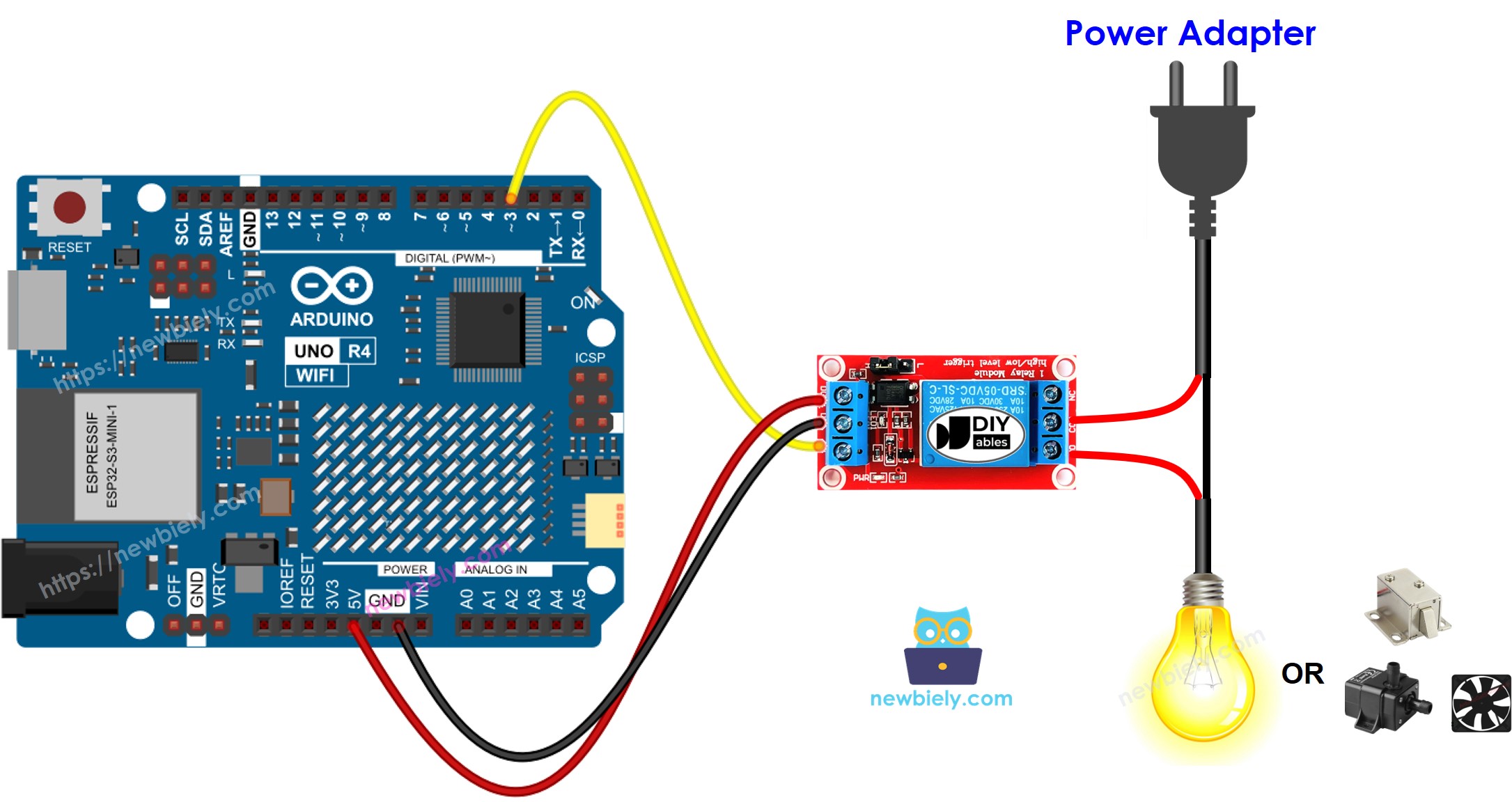

Diagramme de câblage

Schéma de câblage du relais Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

Comment programmer pour un relais

  • Configurer le mode de sortie numérique pour une broche Arduino UNO R4 en utilisant la fonction pinMode(). Par exemple, pour la broche 3 :
pinMode(3, OUTPUT);
  • Réglez la broche sur LOW (0 volt) en utilisant la fonction digitalWrite().
digitalWrite(3, LOW);
  • Placez la broche sur HIGH (5 V) en utilisant la fonction digitalWrite().
digitalWrite(3, HIGH);

code Arduino UNO R4

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-relay */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); delay(500); digitalWrite(RELAY_PIN, LOW); delay(500); }

Étapes rapides

Suivez ces instructions étape par étape :

  • Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
  • Connectez les composants selon le schéma fourni.
  • Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
  • Lancez l'IDE Arduino sur votre ordinateur.
  • Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
  • Copiez le code et ouvrez-le dans l'IDE Arduino.
  • Cliquez sur le Upload bouton dans l'IDE Arduino pour envoyer le code à l'Arduino UNO R4.
  • Vérifiez la bande LED : elle devrait clignoter.

Vidéo

Références de fonctions
