Arduino UNO R4 - DHT22 - OLED
Dans ce guide, nous allons apprendre comment vérifier et afficher la température et l'humidité en utilisant le module DHT22 sur un écran OLED.
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Note d'achat: Si vous souhaitez un écran OLED plus grand, utilisez le Arduino Uno R4 - Écran OLED SSD1309 128x64 | Guide OLED I2C de 2,42 pouces..
À propos de l'affichage OLED, du capteur de température et d'humidité DHT22
Découvrez l'écran OLED et le capteur de température et d'humidité DHT22, y compris leurs broches, leur fonctionnement et les méthodes de programmation, dans les tutoriels ci-dessous.
- Arduino UNO R4 - OLED. tutorial
- Arduino UNO R4 - DHT22. tutorial
Diagramme de câblage

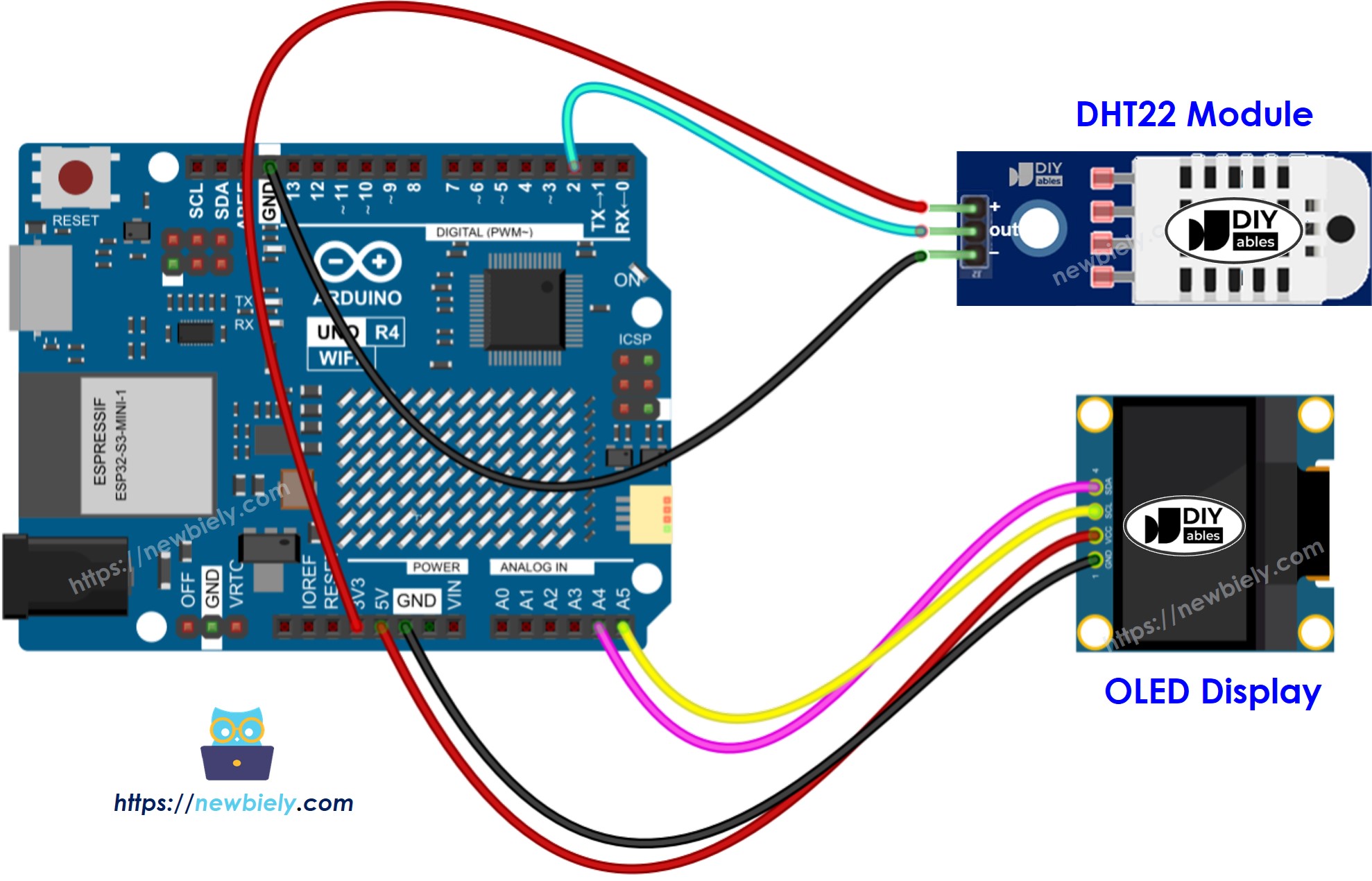

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code Arduino UNO R4 - Capteur DHT22 - OLED
/*
* Ce code Arduino UNO R4 a été développé par newbiely.fr
* Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-dht22-temperature-humidity-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define DHT22_PIN 2 // The Arduino UNO R4 pin connected to DHT22 sensor
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht22(DHT22_PIN, DHT22);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht22.begin(); // initialize DHT22 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht22.readHumidity(); // read humidity
float tempC = dht22.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char (247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
}
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT/2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT/2 + 5);
oled.println(humidity); // text to display
oled.display();
}
Étapes rapides
Suivez ces instructions étape par étape :
- Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
- Connectez la carte Arduino Uno R4 au module DHT22 et à l'écran OLED selon le schéma fourni.
- Connectez la carte Arduino Uno R4 à votre ordinateur à l'aide d'un câble USB.
- Lancez l'IDE Arduino sur votre ordinateur.
- Sélectionnez la carte appropriée Arduino Uno R4 (par exemple, Arduino Uno R4 WiFi) et le port COM.
- Allez dans l'icône Libraries sur le côté gauche de l'IDE Arduino.
- Recherchez «SSD1306» et localisez la bibliothèque SSD1306 par Adafruit.
- Appuyez sur le bouton Install pour installer la bibliothèque.
- Vous devez installer des dépendances de bibliothèques supplémentaires.
- Cliquez sur le bouton Install All pour installer toutes les bibliothèques requises.
- Recherchez « DHT » et trouvez la bibliothèque de capteurs DHT d’Adafruit. Cliquez sur le bouton Install pour installer la bibliothèque.
- Vous devrez installer des dépendances de bibliothèque supplémentaires.
- Cliquez sur le bouton Tout installer pour installer toutes les dépendances de la bibliothèque.
- Copiez le code et ouvrez-le dans l'IDE Arduino.
- Appuyez sur le bouton Upload dans l'IDE Arduino pour transférer le code vers votre Arduino UNO R4.
- Placez le capteur dans de l'eau chaude ou froide, ou tenez-le dans votre main.
- Vérifiez les résultats sur l'écran OLED et le moniteur série.
※ Note:
Le code centre automatiquement le texte horizontalement et verticalement sur l'écran OLED.
