Arduino UNO R4 - Module relais à 2 canaux

Si vous souhaitez gérer deux appareils qui nécessitent une haute tension, tels que des pompes, des ventilateurs ou des actionneurs, vous avez deux options. Une option consiste à utiliser plusieurs modules de relais. Mais il existe une méthode plus simple. Vous pouvez utiliser un module de relais à deux canaux. Il s'agit d'une carte unique qui contient deux relais. Cela rend l'installation plus facile et plus pratique pour contrôler les deux appareils.

Commençons d'abord par comprendre les différences entre un module relais à deux canaux et deux modules relais à un canal séparés avant de commencer à apprendre comment contrôler un module relais à deux canaux à l'aide de l'Arduino UNO R4.

Le câblage d'un module relais à 2 canaux est plus facile.
Un module relais à 2 canaux occupe moins d'espace.
Il est moins cher d'utiliser un module relais à 2 canaux.
Les deux options nécessitent la même programmation.

Préparation du matériel

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativement: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternativement: DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	2-channel Relay Module
1	×	Fils de connexion
1	×	Recommandé: Shield à bornier à vis pour Arduino Uno R4
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	Recommandé: Shield plaque d'essai pour Arduino Uno R4
1	×	Recommandé: Boîtier pour Arduino Uno R4
1	×	Recommandé: Répartiteur d'alimentation pour Arduino Uno R4
1	×	Recommandé: Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables STEM V4 IoT (Arduino inclus)
1	×	Kit de Démarrage DIYables STEM V4B IoT (Arduino inclus)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du module relais à 2 canaux

Schéma des broches

Schéma de brochage du module relais à 2 canaux

Un module relais à deux canaux comprend ces broches :

Broches d'alimentation pour cartes relais:
DC+: Connectez cette broche à la broche 5V de l'alimentation.
DC-: Connectez cette broche à la broche GND de l'alimentation et à la broche GND de l'Arduino UNO R4.

astérisque

Broches de signal:
IN1: Cette broche reçoit un signal de commande de l'Arduino UNO R4 pour piloter le relais 1 sur le module.
IN2: Cette broche reçoit un signal de contrôle de l'Arduino UNO R4 pour actionner le relais 2 sur le module de relais.

Please provide the English text you want translated to French.

Broches de sortie:
NCx (borne normalement fermée), NOx (borne normalement ouverte), COMx (borne commune),
NC1, NO1, COM1 : connectez ces broches à un appareil à haute tension contrôlé par le relais 1.
NC2, NO2, COM2 : Connectez ces broches à un dispositif à haute tension contrôlé par le relais 2.

Il dispose également de deux cavaliers permettant de choisir entre le déclenchement à faible niveau et le déclenchement à haut niveau pour chaque relais séparément.

Pour comprendre les bases d'un relais, consultez le Arduino UNO R4 - Relais.. Il offre des informations détaillées sur:

Comment connecter un relais à des appareils qui utilisent une tension élevée.
Les termes « normalement fermés » et « normalement ouverts ».
Les termes « déclencheur à faible niveau » et « déclencheur à niveau élevé ».
Comment utiliser une carte Arduino UNO R4 pour contrôler un relais.

Diagramme de câblage

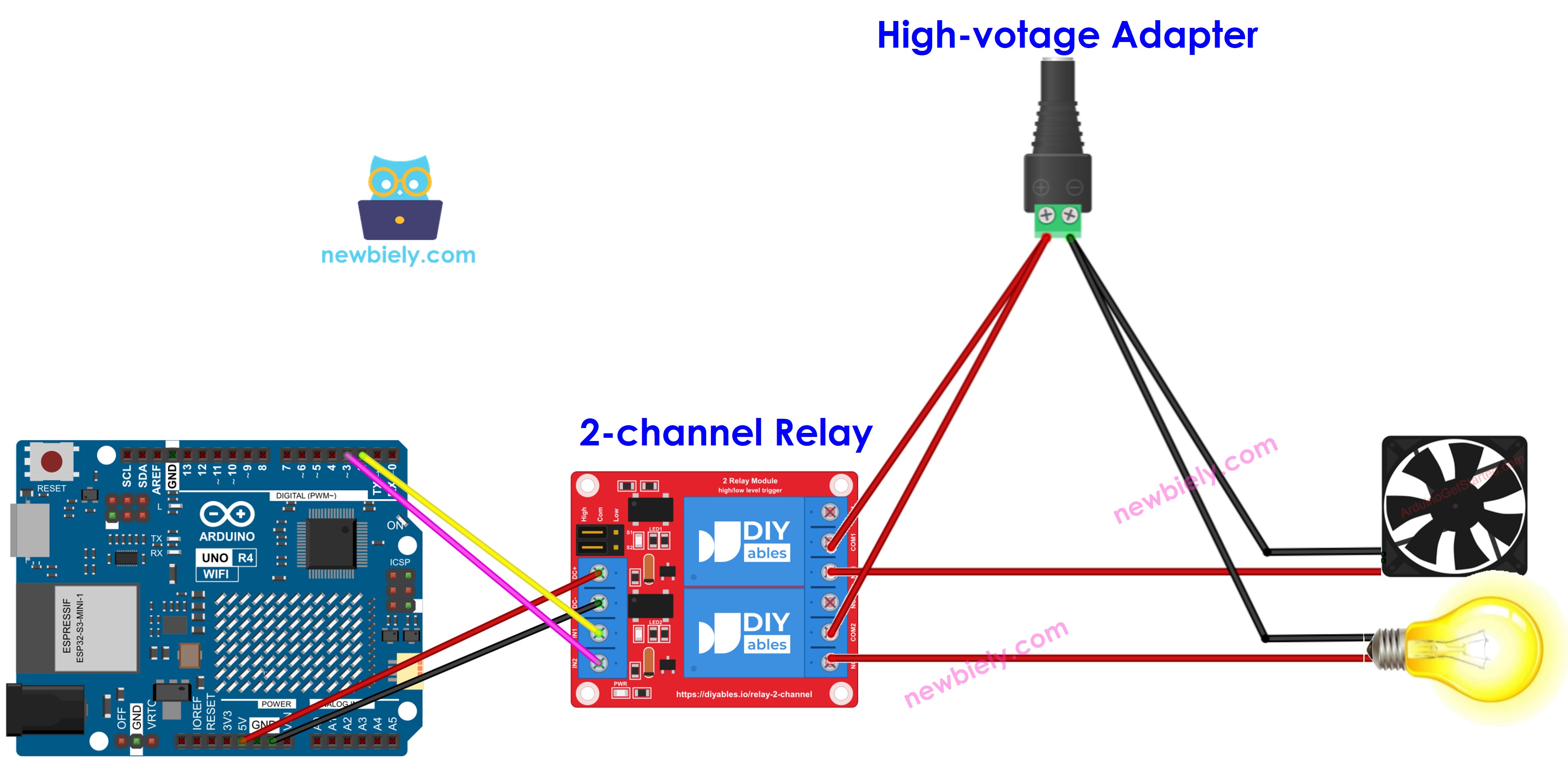

Schéma de câblage du module relais à deux canaux Arduino UNO R4

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Si vous prévoyez d'utiliser les broches 5 V pour alimenter des composants supplémentaires, le module relais pourrait ne pas recevoir suffisamment de puissance. Par conséquent, vous devriez utiliser une source d'alimentation 5 V séparée pour le module.

Nous devons utiliser trois types différents de sources d'alimentation :

Un adaptateur d'alimentation 5 V pour l'Arduino UNO R4
Un adaptateur d'alimentation 5 V pour le module relais à 2 canaux
Un ou plusieurs adaptateurs d'alimentation haute tension (12 V CC, 24 V CC, 48 V CC, 220 V CA) pour les appareils pilotés par le module relais à 2 canaux

Voici le schéma de câblage avec trois sources d'alimentation. L'alimentation de l'Arduino UNO R4 (non montrée sur l'image) peut être fournie via un câble USB ou une prise d'alimentation.

Schéma de câblage du module relais à 2 canaux pour Arduino UNO R4 avec alimentation externe

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Nous pouvons utiliser une seule alimentation 5 V pour l'Arduino UNO R4 et le module relais à 2 canaux afin de réduire le nombre d'adaptateurs d'alimentation nécessaires.

Schéma de câblage du module relais à 2 canaux Arduino UNO R4 avec deux sources d'alimentation

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Voir Comment alimenter l'Arduino UNO R4..

※ Note:

Si deux dispositifs contrôlés par un module relais à deux canaux fonctionnent sous la même tension, un seul adaptateur d'alimentation haute tension peut alimenter les deux. S'ils nécessitent des tensions différentes, chaque appareil peut utiliser son propre adaptateur d'alimentation haute tension.

Comment programmer un module relais à 2 canaux

Configure la broche Arduino UNO R4 en sortie numérique en utilisant la fonction pinMode().

pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT);

Utilisez la fonction digitalWrite() pour changer l'état du relais.

digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH);

code Arduino UNO R4

/* * Ce code Arduino UNO R4 a été développé par newbiely.fr * Ce code Arduino UNO R4 est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-r4/arduino-uno-r4-2-channel-relay-module */ #define PIN_RELAY_1 2 // The Arduino UNO R4 pin connected to the IN1 pin of relay module #define PIN_RELAY_2 3 // The Arduino UNO R4 pin connected to the IN2 pin of relay module // The setup function runs once on reset or power-up void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("Turned on both relays"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); delay(2000); Serial.println("Turned off both relays"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); delay(2000); }

Étapes rapides

Suivez ces instructions étape par étape :

Si c'est la première fois que vous utilisez l'Arduino Uno R4 WiFi/Minima, reportez-vous au tutoriel sur Arduino UNO R4 - Installation du logiciel..
Reliez les composants selon le schéma fourni.
Connectez la carte Arduino Uno R4 à votre ordinateur avec un câble USB.
Lancez l'IDE Arduino sur votre ordinateur.
Sélectionnez la carte Arduino Uno R4 appropriée (par exemple, Arduino Uno R4 WiFi) et le port COM.
Copiez le code et ouvrez-le dans l'IDE Arduino.
Appuyez sur le bouton Upload dans l'IDE Arduino pour téléverser le code sur l'Arduino UNO R4.
Écoutez le bruit de clic des relais.
Vérifiez les résultats dans le Moniteur série.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Turn on both relays Turn off both relays Turn on both relays Turn off both relays Turn on both relays Turn off both relays Turn on both relays Turn off both relays

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

Vidéo
