Raspberry Pi Pico - Capteur de température

Ce guide vous montre comment utiliser le capteur de température DS18B20 1-Wire avec le Raspberry Pi Pico. Nous verrons :

Comment connecter le capteur de température DS18B20 au Raspberry Pi Pico.
Comment connecter le capteur de température DS18B20 au Raspberry Pi Pico en utilisant un adaptateur.
Comment écrire un programme pour le Raspberry Pi Pico afin d'obtenir la lecture de température du capteur DS18B20.

Capteur de température du Raspberry Pi Pico

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	Capteur de température DS18B20 (avec adaptateur)
1	×	Capteur de température DS18B20 (sans adaptateur)
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: De nombreux capteurs DS18B20 sur le marché sont de faible qualité. Nous recommandons vivement d'acheter le capteur de la marque DIYables en utilisant le lien ci-dessus. Nous l'avons testé et il a bien fonctionné.

À propos du capteur de température One-Wire DS18B20

Schéma des broches

Le capteur de température DS18B20 a trois broches.

Broche GND : Branchez-la à la masse (0 volt).
Broche VCC : Branchez-la à VCC (soit 5 volts ou 3,3 volts).
Broche DATA : Elle est utilisée pour les données 1-Wire. Connectez-la à une broche numérique sur le Raspberry Pi Pico.

Il existe deux types de capteurs : le boîtier TO-92, qui ressemble à un transistor, et la sonde étanche. Dans ce guide, nous utiliserons la sonde étanche.

Schéma de brochage du capteur de température DS18B20

Pour connecter un capteur de température DS18B20 à un Raspberry Pi Pico, vous avez besoin d'une résistance de pull-up. Cela peut être complexe. Cependant, certains fabricants proposent un adaptateur de câblage qui comprend une résistance de pull-up et un bornier à vis, ce qui facilite l'installation.

Diagramme de câblage

Diagramme des connexions sur plaque d'essai

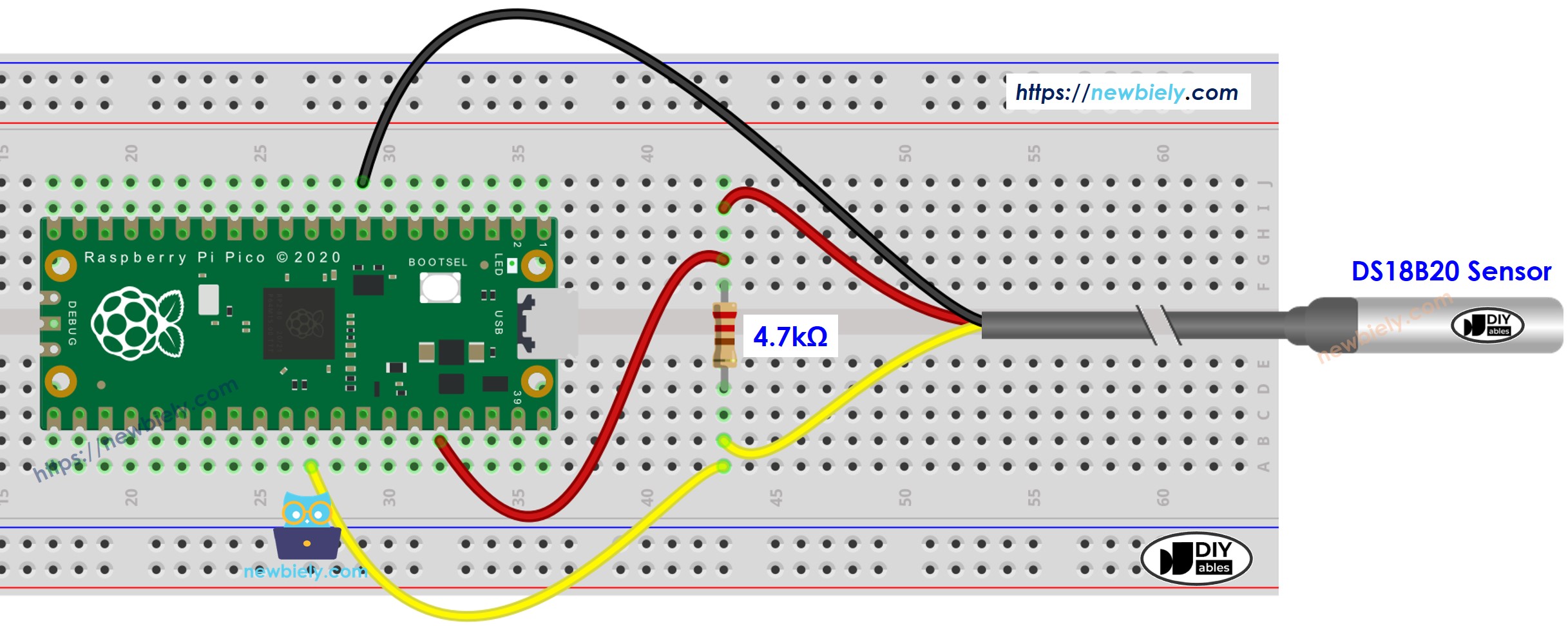

Schéma de câblage du capteur de température Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Schéma de câblage et instructions pour l'adaptateur

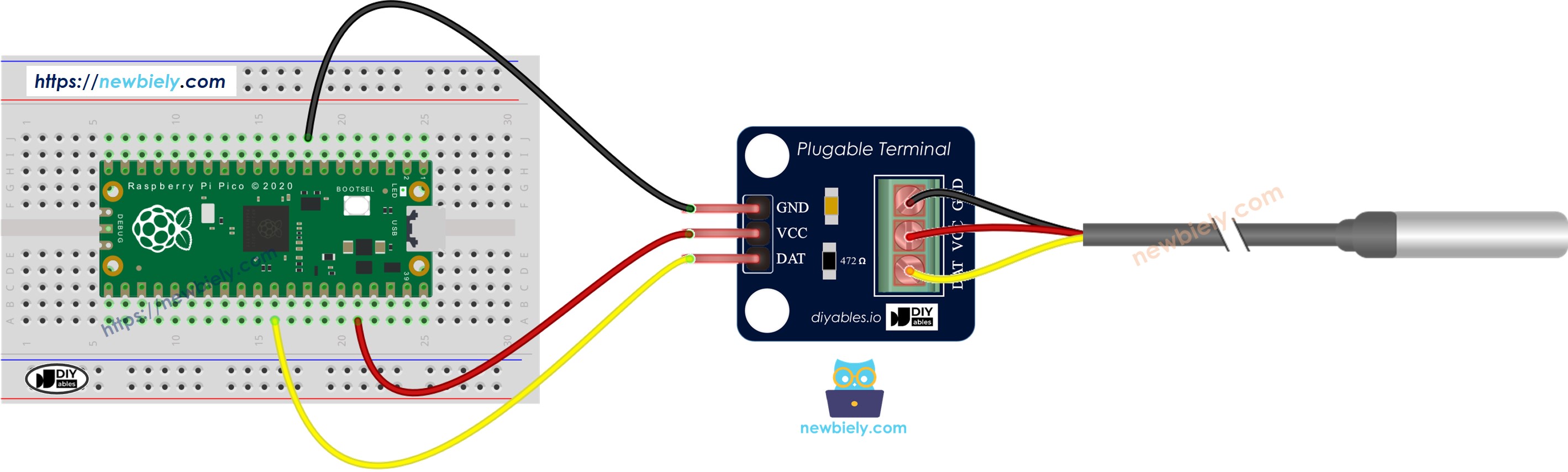

Schéma de câblage DS18B20 pour Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Nous vous suggérons d'obtenir capteur DS18B20 avec un adaptateur de câblage. Cet adaptateur vous permet de connecter facilement le capteur car il inclut déjà une résistance, vous n'en aurez donc pas besoin d'une autre.

Code du Raspberry Pi Pico

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-temperature-sensor */ import machine import onewire import ds18x20 import time ds_pin = machine.Pin(26) # The Raspberry Pi Pico pin GP26 connected to the DS18B20 sensor # Create the onewire object OneWire = onewire.OneWire(ds_pin) # Create the DS18X20 object DS18B20 = ds18x20.DS18X20(OneWire) # Scan for devices on the bus sensor_addresses = OneWire.scan() print('Found DS18B20 devices: ', sensor_addresses) # Main loop to read and print the temperature every second while True: DS18B20.convert_temp() time.sleep_ms(750) for address in sensor_addresses: temperature = DS18B20.read_temp(address) print('Temperature: {:.2f} °C'.format(temperature)) time.sleep(1)

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c'est votre première utilisation d'un Raspberry Pi Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
Suivez le schéma fourni pour connecter le capteur de température DS18B20 1-Wire au Raspberry Pi Pico.
Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Thonny sur votre ordinateur.
Dans l'IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en accédant à Outils Options.
Dans l'onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le port correct est sélectionné. Thonny IDE devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple, COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code ci-dessus et collez-le dans l’éditeur de Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d'enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script. Le script s'exécutera.
Placez le capteur dans de l'eau chaude et froide, ou tenez-le dans votre main.
Vérifiez le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot MPY: soft reboot Found DS18B20 devices: [bytearray(b'(\xffP\x05.\x04\x00\x07')] Temperature: 27.44 °C Temperature: 27.44 °C Temperature: 27.44 °C Temperature: 27.44 °C Temperature: 27.50 °C Temperature: 28.25 °C Temperature: 29.06 °C Temperature: 29.69 °C Temperature: 30.13 °C Temperature: 30.50 °C Temperature: 30.69 °C Temperature: 30.75 °C

MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s'exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour des applications autonomes qui doivent démarrer immédiatement après l'alimentation. Si vous nommez votre script avec un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.
