Raspberry Pi Pico - Capteur de lumière

Ce guide vous montre comment utiliser le capteur de lumière LDR avec le Raspberry Pi Pico. Voici ce que nous allons couvrir :

Comment fonctionne un capteur de lumière.
Étapes pour connecter un capteur de lumière à un Raspberry Pi Pico.
Création d'un programme pour le Raspberry Pi Pico afin d'obtenir des lectures du capteur de lumière.

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	Capteur de lumière
1	×	10 kΩ Resistor
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Le capteur de lumière LDR est très abordable, mais il nécessite une résistance pour le câblage, ce qui peut rendre l'installation plus complexe. Pour simplifier le câblage, vous pouvez utiliser un module de capteur de lumière LDR comme alternative.

À propos du capteur de lumière

Ce guide explique comment utiliser un capteur de lumière appelé photorésistance, ou résistance dépendante de la lumière (LDR), qui aide à déterminer et mesurer l'intensité lumineuse qui l'entoure.

Schéma des broches

Une photorésistance comporte deux broches. Comme il s'agit d'une résistance, il n'est pas nécessaire de distinguer ces broches. Elles sont identiques.

Comment ça fonctionne

La photorésistance est un type spécial de résistance qui ajuste sa résistance en fonction de la lumière qu'elle capte. Lorsque la lumière est brillante, la résistance de la photorésistance est très faible. Lorsqu'il fait sombre ou qu'il n'y a pas de lumière, la résistance de la photorésistance est très élevée. En mesurant la résistance de la photorésistance, nous pouvons savoir à quel point la lumière qui l'entoure est vive ou sombre. Cela nous aide à mesurer les niveaux de lumière dans divers endroits.

Comment fonctionne le capteur de lumière

La valeur du capteur de lumière vous donne une idée de la luminosité de la lumière, mais elle n'est pas exacte. Utilisez-la lorsque vous n'avez pas besoin de mesures précises.

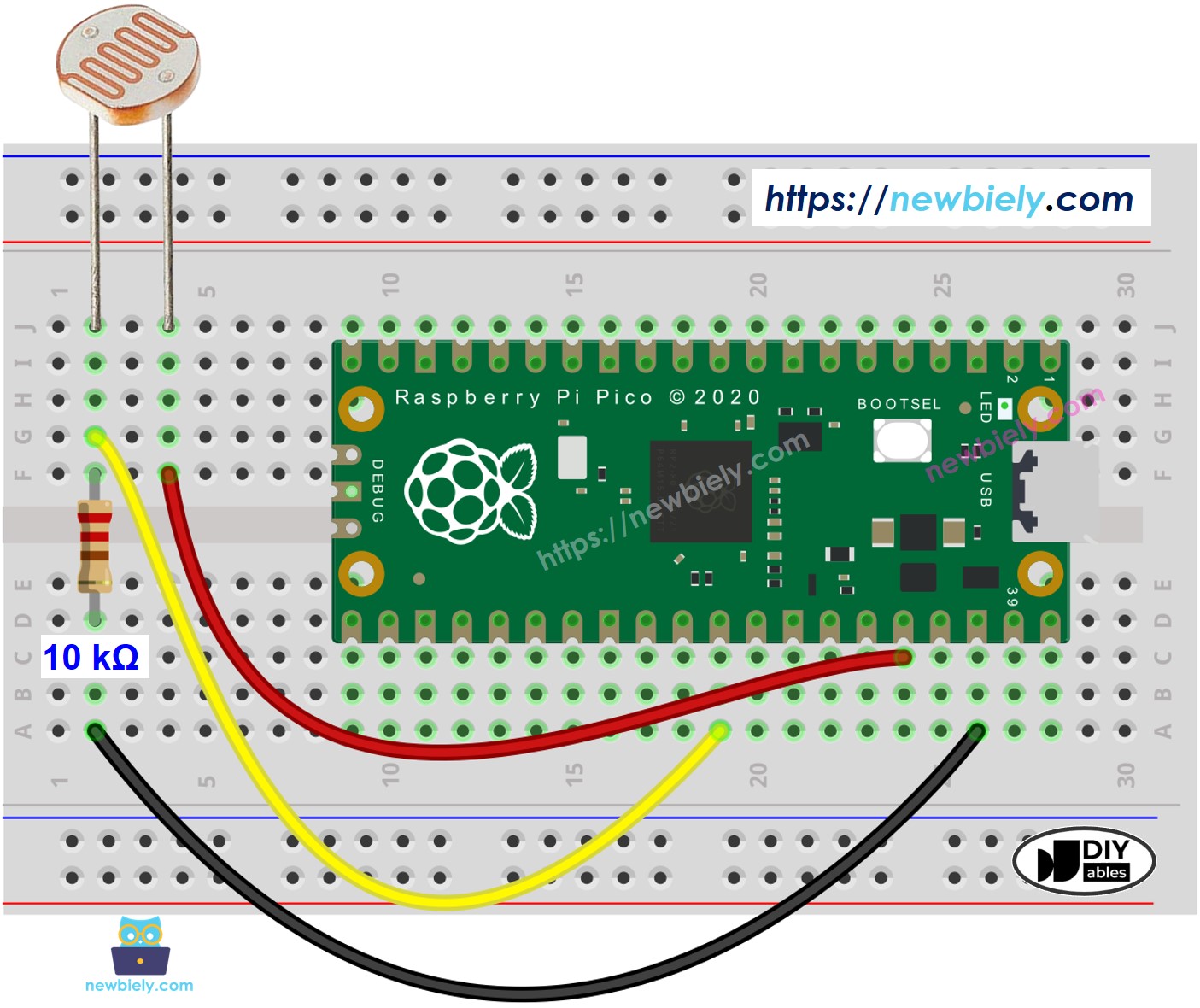

Diagramme de câblage

Schéma de câblage du capteur de lumière Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code du Raspberry Pi Pico

Ce code vérifie l’intensité lumineuse à l’aide d’une cellule photoélectrique et décrit à quel point elle est lumineuse.

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-light-sensor */ from machine import ADC, Pin import time # Initialize ADC (Analog to Digital Converter) adc = ADC(Pin(26)) # GP26 is ADC0 on the Raspberry Pi Pico while True: # Read the input on analog pin ADC0 (value between 0 and 65535) value = adc.read_u16() # Read the 16-bit ADC value directly description = "" # We'll have a few thresholds, qualitatively determined if value < 655: description = "Dark" elif value < 13107: description = "Dim" elif value < 32768: description = "Light" elif value < 52429: description = "Bright" else: description = "Very bright" print(f"Analog reading: {value} - {description}") time.sleep(0.5) # delay for 500 milliseconds

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c'est votre première utilisation d'un Raspberry Pi Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour obtenir des instructions détaillées.
Connectez le capteur de lumière LDR au Raspberry Pi Pico selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Thonny sur votre ordinateur.
Dans l'IDE Thonny, sélectionnez l'interpréteur MicroPython (Raspberry Pi Pico) en vous rendant dans Outils Options.
Dans l'onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le port correct est sélectionné. L'IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code ci-dessus et collez-le dans l'éditeur de l'IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue Enregistrer, vous verrez deux sections: Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script. Le script s'exécutera.
Dirigez la lumière sur le capteur.
Vérifiez le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot Analog reading: 10432 - Dim Analog reading: 9728 - Dim Analog reading: 11968 - Dim Analog reading: 12032 - Dim Analog reading: 62528 - Very bright Analog reading: 63232 - Very bright Analog reading: 63936 - Very bright

MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s'exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour les applications autonomes qui doivent démarrer immédiatement après la mise sous tension. Si vous nommez votre script sous un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.
