Raspberry Pi Pico - DHT22 - écran LCD

Nous allons apprendre à programmer un Raspberry Pi Pico pour mesurer la température et l'humidité à l'aide d'un capteur DHT22 et afficher ces mesures sur un écran LCD I2C.

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	LCD I2C
1	×	DHT22 Module capteur de température et humidité
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du DHT22 et de l'écran LCD

Explorez les tutoriels ci-dessous sur le capteur DHT22 et l'écran LCD pour comprendre leurs configurations de broches, leurs fonctionnalités et comment les programmer.

Diagramme de câblage

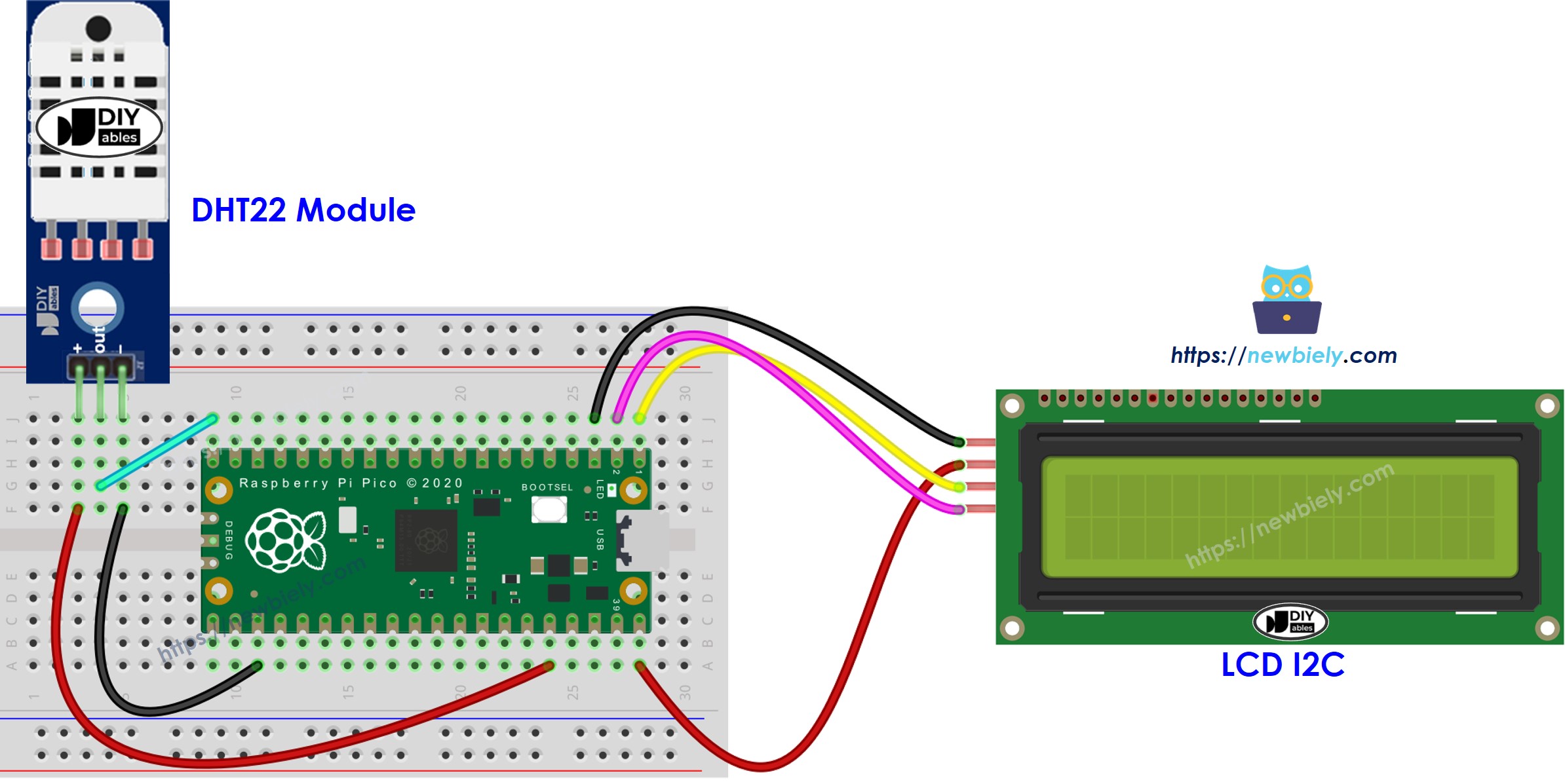

Schéma de câblage DHT22 et LCD pour Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code Raspberry Pi Pico - Capteur DHT22 - LCD I2C

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-dht22-lcd */ from machine import I2C, Pin from DIYables_MicroPython_LCD_I2C import LCD_I2C import time import dht # The Raspberry Pi Pico pin (GP15) connected to the DHT22 sensor DHT22_PIN = 15 # The I2C address of your LCD (Update if different) I2C_ADDR = 0x27 # Use the address found using the I2C scanner # Define the number of rows and columns on your LCD LCD_ROWS = 2 LCD_COLS = 16 # Initialize the DHT22 sensor DHT22 = dht.DHT22(machine.Pin(DHT22_PIN)) # Initialize I2C i2c = I2C(0, sda=Pin(0), scl=Pin(1), freq=400000) # Initialize LCD lcd = LCD_I2C(i2c, I2C_ADDR, LCD_ROWS, LCD_COLS) # Setup function lcd.backlight_on() lcd.clear() # Custom character for the degree symbol degree_char = chr(0xDF) # Main loop: Read data from the DHT22 sensor and display on LCD every 2 seconds while True: try: DHT22.measure() temperature = DHT22.temperature() # Gets the temperature in Celsius humidity = DHT22.humidity() # Gets the relative humidity in % print("Temperature: {:.2f}°C, Humidity: {:.2f}%".format(temperature, humidity)) lcd.clear() lcd.set_cursor(0, 0) # Move to the beginning of the first row lcd.print("Temp: {:.2f}{}C".format(temperature, degree_char)) lcd.set_cursor(0, 1) # Move to the beginning of the second row lcd.print("Humi: {:.2f}%".format(humidity)) except OSError as e: print("Failed to read from DHT22 sensor:", e) time.sleep(2)

※ Note:

L'adresse I2C du LCD peut varier selon le fabricant. Dans notre code, nous avons utilisé l'adresse 0x27, qui nous a été fournie par le fabricant, DIYables.

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c'est votre première utilisation d'un Raspberry Pi Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
Connectez le Raspberry Pi Pico au module DHT22 et à l'écran LCD I2C selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Thonny sur votre ordinateur.
Dans l'IDE Thonny, sélectionnez l'interpréteur MicroPython (Raspberry Pi Pico) en vous rendant à Outils Options.
Dans l'onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. L'IDE Thonny détectera automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple, COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Dans l'IDE Thonny, accédez à Outils Gérer les paquets.
Recherchez “DIYables-MicroPython-LCD-I2C”, puis trouvez la bibliothèque LCD I2C créée par DIYables.
Cliquez sur DIYables-MicroPython-LCD-I2C, puis cliquez sur le bouton Install pour installer la bibliothèque LCD I2C.

Bibliothèque LCD I2C pour Raspberry Pi Pico

Copiez le code ci-dessus et collez-le dans l'éditeur de l'IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d'enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico.
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Run (ou appuyez sur F5) pour exécuter le script. Le script s'exécutera.
Consultez le message dans le Shell en bas de Thonny.
Rendez la zone autour du capteur plus chaude ou plus froide.
Observez ce qui se passe sur l'écran LCD.

Si l'écran LCD n'affiche rien, vérifiez ici : Dépannage sur LCD I2C

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s'exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour les applications autonomes qui doivent démarrer immédiatement après la mise sous tension. Si vous nommez votre script avec un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.
