Raspberry Pi Pico - DHT11 - écran LCD

Nous allons apprendre comment programmer le Raspberry Pi Pico pour lire la température et l'humidité du module DHT11 et les afficher sur un écran LCD I2C.

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	LCD I2C
1	×	DHT11 Module capteur de température et humidité
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du DHT11 et de l'écran LCD

Découvrez comment utiliser le capteur DHT11 et l'écran LCD. Explorez leurs branchements de broches, leurs rôles et comment les programmer avec ces guides :

Diagramme de câblage

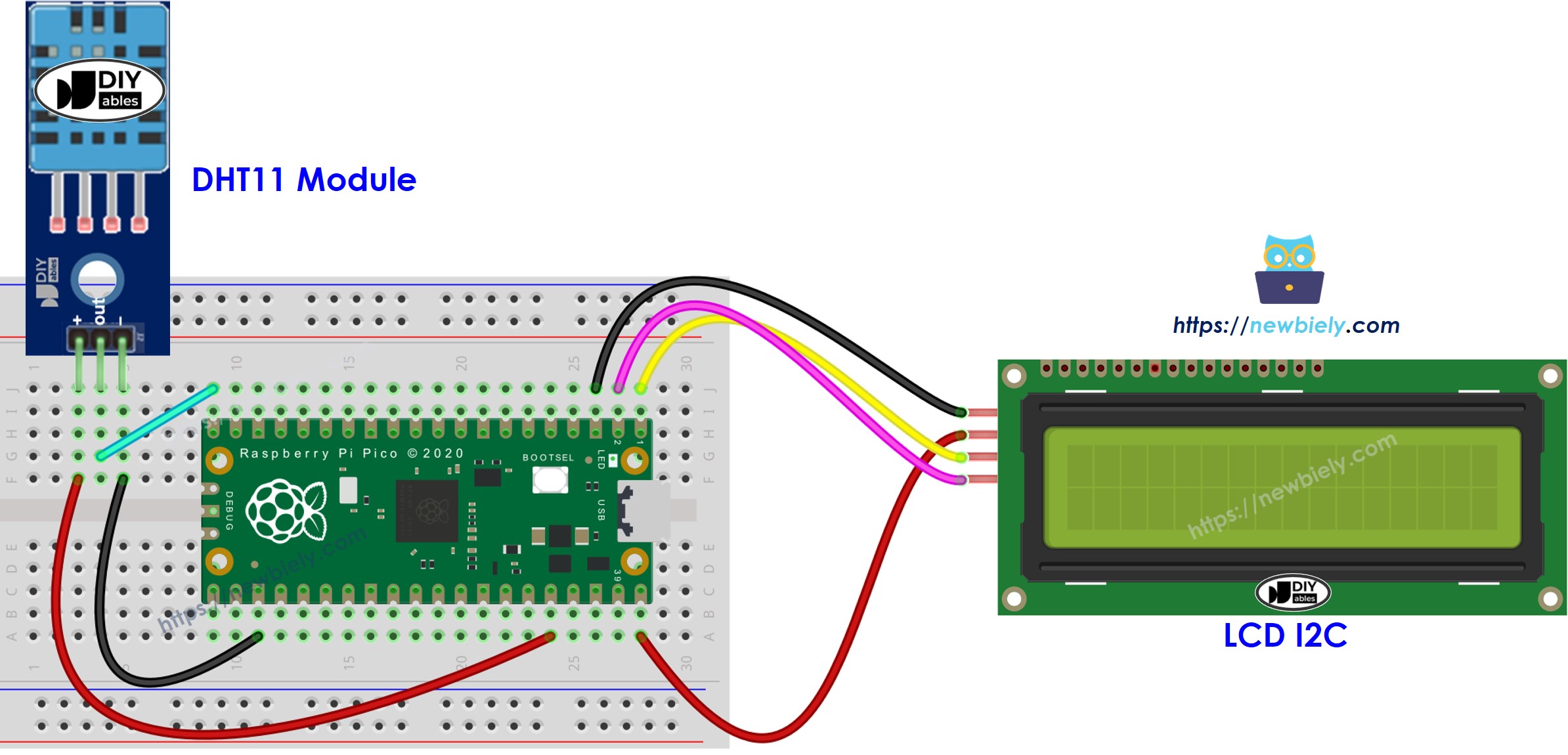

Schéma de câblage Raspberry Pi Pico DHT11 LCD

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code Raspberry Pi Pico - Capteur DHT11 - LCD I2C

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-dht11-lcd */ from machine import I2C, Pin from DIYables_MicroPython_LCD_I2C import LCD_I2C import time import dht # The Raspberry Pi Pico pin (GP15) connected to the DHT11 sensor DHT11_PIN = 15 # The I2C address of your LCD (Update if different) I2C_ADDR = 0x27 # Use the address found using the I2C scanner # Define the number of rows and columns on your LCD LCD_ROWS = 2 LCD_COLS = 16 # Initialize the DHT11 sensor DHT11 = dht.DHT11(machine.Pin(DHT11_PIN)) # Initialize I2C i2c = I2C(0, sda=Pin(0), scl=Pin(1), freq=400000) # Initialize LCD lcd = LCD_I2C(i2c, I2C_ADDR, LCD_ROWS, LCD_COLS) # Setup function lcd.backlight_on() lcd.clear() # Custom character for the degree symbol degree_char = chr(0xDF) # Main loop: Read data from the DHT11 sensor and display on LCD every 2 seconds while True: try: DHT11.measure() temperature = DHT11.temperature() # Gets the temperature in Celsius humidity = DHT11.humidity() # Gets the relative humidity in % print("Temperature: {:.2f}°C, Humidity: {:.2f}%".format(temperature, humidity)) lcd.clear() lcd.set_cursor(0, 0) # Move to the beginning of the first row lcd.print("Temp: {:.2f}{}C".format(temperature, degree_char)) lcd.set_cursor(0, 1) # Move to the beginning of the second row lcd.print("Humi: {:.2f}%".format(humidity)) except OSError as e: print("Failed to read from DHT11 sensor:", e) time.sleep(2)

※ Note:

L'adresse I2C de l'écran LCD peut varier selon le fabricant. Dans notre code, nous avons utilisé l'adresse 0x27 telle qu'indiquée par le fabricant, DIYables.

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c'est la première fois que vous utilisez un Raspberry Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
Connectez le Raspberry Pi Pico au module DHT11 et à l'écran LCD I2C selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
Lancez l’IDE Thonny sur votre ordinateur.
Sur l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en vous rendant dans Outils Options.
Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le port correct est sélectionné. L’IDE Thonny devrait détecter automatiquement le port, mais vous pourriez avoir à le sélectionner manuellement (par exemple, COM3 sous Windows ou /dev/ttyACM0 sous Linux).
Accédez à Outils Gérer les packages dans l’IDE Thonny.
Recherchez « DIYables-MicroPython-LCD-I2C », puis trouvez la bibliothèque LCD I2C créée par DIYables.
Cliquez sur DIYables-MicroPython-LCD-I2C, puis cliquez sur le bouton Install pour installer la bibliothèque LCD I2C.

Bibliothèque LCD I2C pour Raspberry Pi Pico

Copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue Enregistrer, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py.

Cliquez sur le bouton vert Run (ou appuyez sur F5) pour exécuter le script. Le script s'exécutera.
Vérifiez le message dans le Shell situé en bas de Thonny.
Ajustez la température près du capteur pour la rendre plus chaude ou plus froide.
Regardez les résultats affichés sur l'écran LCD. Cela devrait ressembler à ce qui suit :

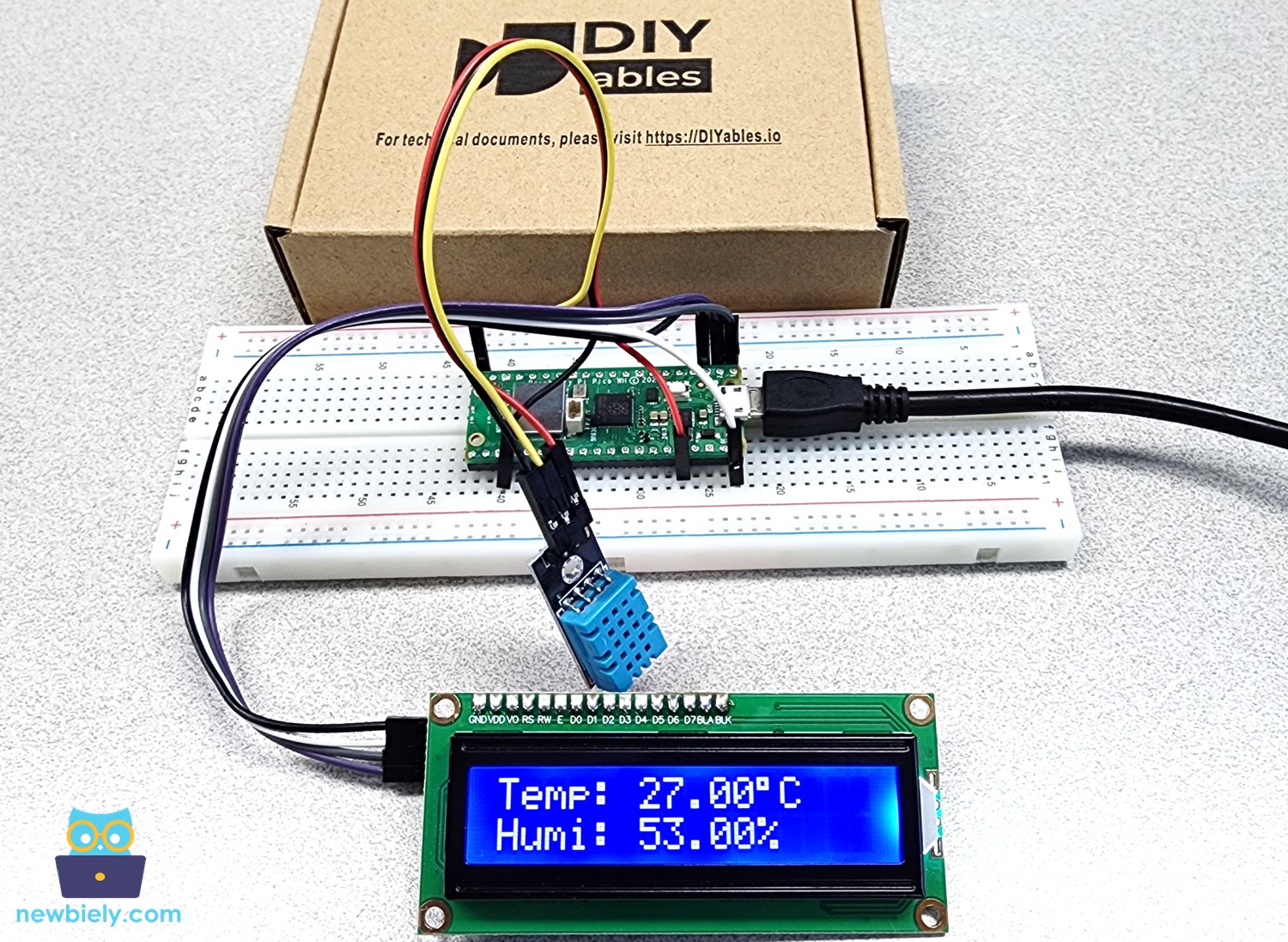

Raspberry Pi Pico DHT11 capteur de température et d'humidité avec écran LCD

Si l'écran LCD est vide, consultez la page Dépannage sur LCD I2C pour obtenir de l'aide.

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s’exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour des applications autonomes qui doivent démarrer immédiatement dès l’alimentation. Si vous nommez votre script sous un autre nom que main.py, vous devrez l’exécuter manuellement depuis le Shell de Thonnys.
