Raspberry Pi Pico - écran LCD 20x4

Dans ce guide, nous allons vous apprendre comment connecter un écran LCD 20×4 à une carte Raspberry Pi Pico en utilisant une interface I2C. Nous aborderons :

Comment connecter un écran LCD I2C 20x4 à un Raspberry Pi Pico
Comment programmer un Raspberry Pi Pico pour afficher du texte, un entier, un nombre flottant et des caractères personnalisés sur un écran LCD I2C 20x4

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	LCD 20x4
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos de l'écran LCD I2C 20×4

Schéma des broches

L'écran LCD 20x4 I2C se connecte à l'aide de l'interface I2C et possède 4 broches.

Broche GND : connectez-la à la masse (0 volts).
Broche VCC : connectez-la à VCC (5 volts) pour alimenter l'écran LCD.
Broche SDA : utilisée pour le signal de données I2C.
Broche SCL : utilisée pour le signal d'horloge I2C.

Coordonnée LCD

L'écran LCD I2C 20x4 comprend 20 colonnes et 4 lignes. Les colonnes et les lignes commencent à 0.

Diagramme de câblage

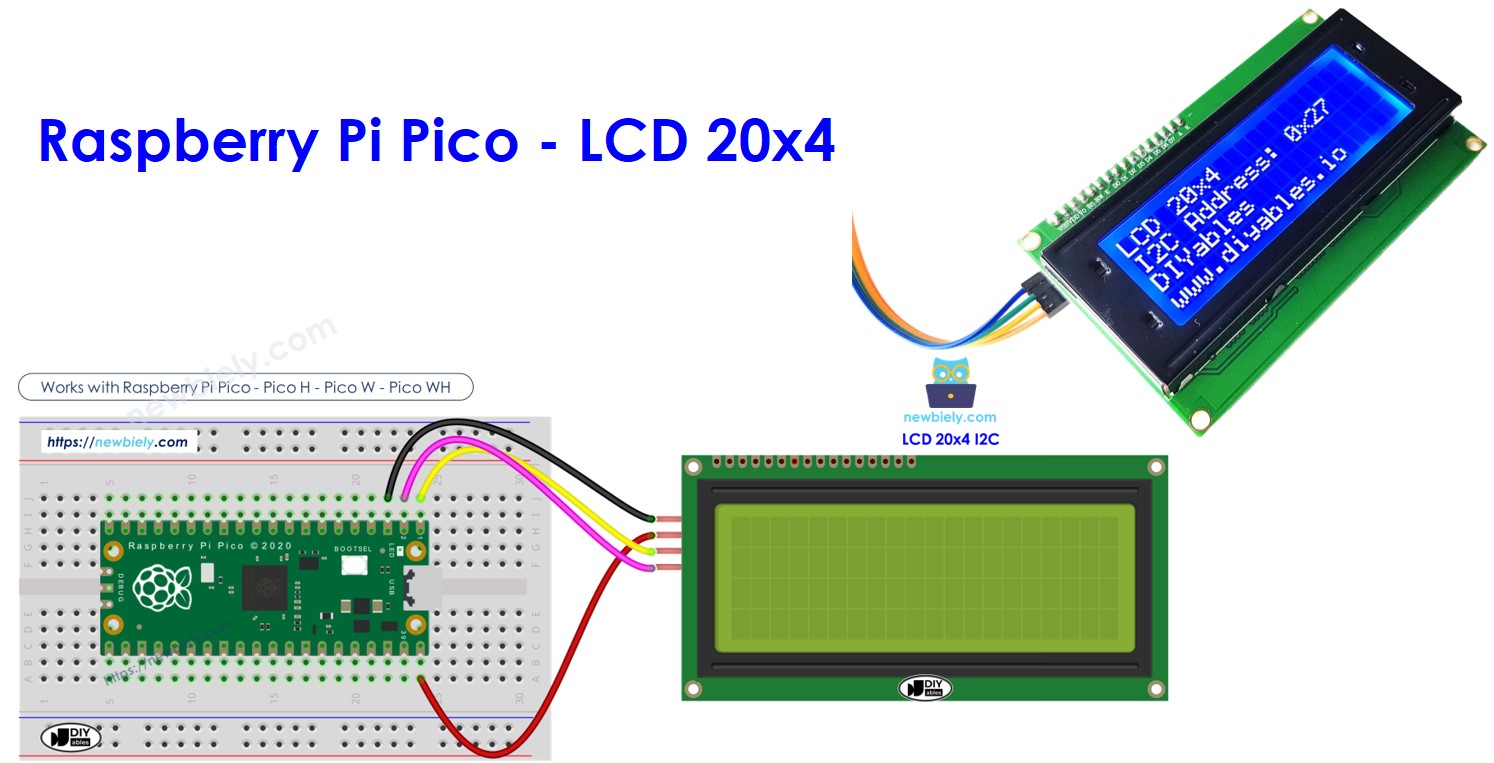

Schéma de câblage LCD 20x4 I2C pour Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

LCD I2C	Raspberry Pi Pico
VCC	5V
GND	GND
SDA	GP0 (SDA)
SCL	GP1 (SCL)

Code du Raspberry Pi Pico

Le code MicroPython ci-dessous affiche une chaîne, un entier et un nombre à virgule flottante sur un écran LCD 20x4.

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-lcd-20x4 */ from machine import I2C, Pin from DIYables_MicroPython_LCD_I2C import LCD_I2C import utime # The I2C address of your LCD (Update if different) I2C_ADDR = 0x27 # Use the address found using the I2C scanner # Define the number of rows and columns on your LCD LCD_COLS = 20 LCD_ROWS = 4 # Initialize I2C i2c = I2C(0, sda=Pin(0), scl=Pin(1), freq=400000) # Initialize LCD lcd = LCD_I2C(i2c, I2C_ADDR, LCD_ROWS, LCD_COLS) # Setup function lcd.backlight_on() lcd.clear() # Main loop function while True: lcd.clear() lcd.set_cursor(0, 0); # Move cursor at the first row, first column lcd.print("LCD 20x4"); # Display text at the first row lcd.set_cursor(0, 1); # Move cursor at the second row, first column lcd.print("I2C Address: 0x27"); # Display text at the second row lcd.set_cursor(0, 2); # Move cursor at the third row, first column lcd.print("DIYables"); # Display text at the third row lcd.set_cursor(0, 3); # Move cursor at the fourth row, first column lcd.print("www.diyables.io"); # Display text at the fourth row utime.sleep(2) lcd.clear() lcd.set_cursor(0, 0) # Move to the beginning of the first row lcd.print("Int: ") lcd.print(str(197)) # Print integer lcd.set_cursor(0, 1) # Move to the beginning of the second row lcd.print("Float: ") lcd.print(str(26.39)) # Print float utime.sleep(2)

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l’IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c’est la première fois que vous utilisez un Raspberry Pi Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour obtenir des instructions détaillées.
Connectez l'écran LCD 20x4 au Raspberry Pi Pico selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l’aide d’un câble USB.
Lancez l’IDE Thonny sur votre ordinateur.
Dans l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en accédant à Tools Options.
Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. L’IDE Thonny détectera automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple, COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Accédez à Tools Manage packages dans l’IDE Thonny.
Recherchez “DIYables-MicroPython-LCD-I2C”, puis trouvez la bibliothèque LCD I2C créée par DIYables.
Cliquez sur DIYables-MicroPython-LCD-I2C, puis cliquez sur le bouton Install pour installer la bibliothèque LCD I2C.

Bibliothèque LCD I2C pour Raspberry Pi Pico

Copiez le code fourni ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit:

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue Enregistrer, vous verrez deux sections: Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour lancer le script. Le script s'exécutera.

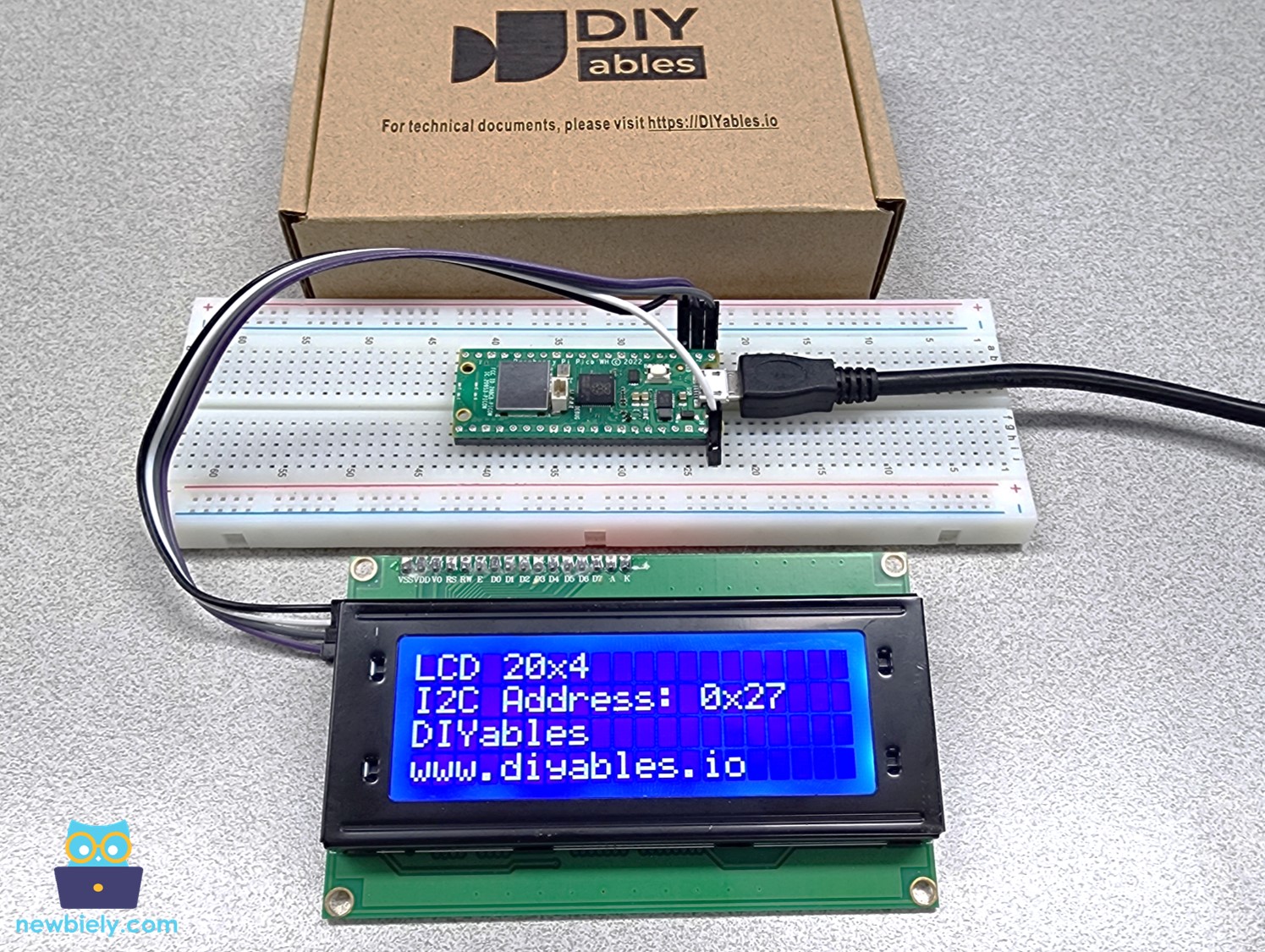

Vérifiez le résultat sur l’affichage LCD 20x4.

Si vous nommez votre script main.py et le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s'exécutera automatiquement à chaque fois que le Pico sera sous tension ou réinitialisé. Cela est utile pour les applications autonomes qui doivent commencer à s'exécuter immédiatement après la mise sous tension. Si vous nommez votre script sous un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.

Vidéo

La vidéo ci-dessous montre les instructions pour le LCD I2C 16x2, mais elles sont similaires pour le LCD I2C 20x4.

Raspberry Pi Pico - LCD 20x4 - Caractère personnalisé

Il est similaire à un LCD 16x2. Vous pouvez vous référer à la section des caractères personnalisés du tutoriel Raspberry Pi Pico - écran LCD I2C., puis l'adapter pour l'affichage LCD 20x4.
