Raspberry Pi Pico - Bouton - DEL

Ce guide vous montre comment contrôler une DEL à l'aide d'un Raspberry Pi Pico et d'un bouton. Nous explorerons deux méthodes pour y parvenir.

Application 1 - La LED correspond à l'état du bouton:

Le Raspberry Pi Pico allume la LED lorsque le bouton est appuyé.
Le Raspberry Pi Pico éteint la LED lorsque le bouton n'est pas appuyé.

Application 2 - La LED bascule à chaque fois que vous appuyez sur le bouton.

Lorsque le Raspberry Pi Pico détecte que le bouton est enfoncé (passage de HIGH à LOW), il allumera la LED si elle est éteinte, ou l'éteindra si elle est allumée. La LED ne change pas d'état lorsque le bouton est relâché.

Pour Application 2, il est nécessaire d’appliquer un anti-rebond au bouton pour assurer son bon fonctionnement. Nous comprendrons son importance en observant le comportement de la LED avec et sans anti-rebond dans le code Raspberry Pi Pico.

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	Bouton avec capuchon pour plaque d'essai
1	×	Kit bouton pour plaque d'essai
1	×	Bouton poussoir pour montage sur panneau
1	×	Module bouton poussoir
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.

À propos de la DEL et du bouton

Si vous avez besoin d'aide pour comprendre les LEDs et les boutons (y compris comment ils sont disposés, comment ils fonctionnent et comment les programmer), les tutoriels ci-dessous pourraient être utiles :

Diagramme de câblage

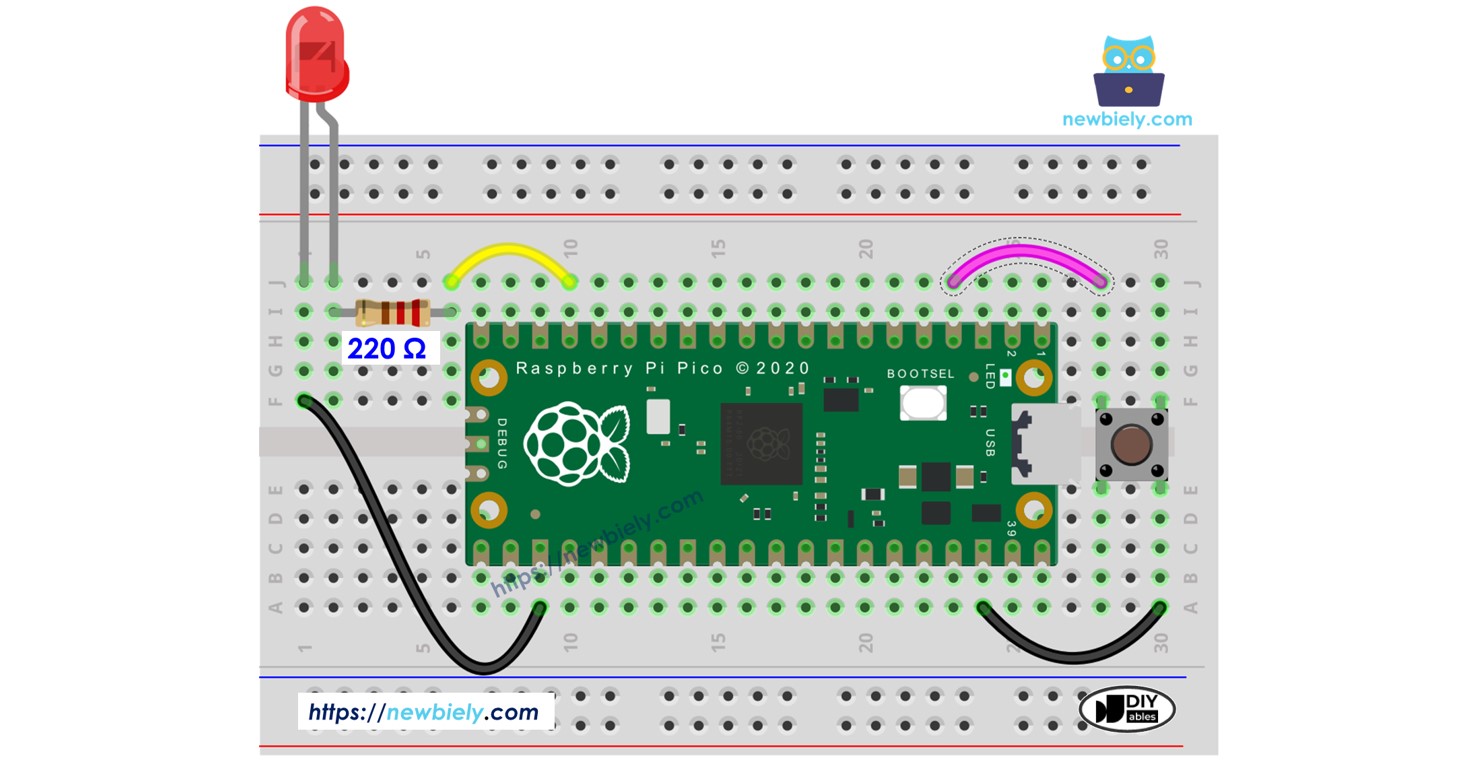

Schéma de câblage du bouton et de la LED sur le Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Application 1 - La LED suit l'état du bouton

Code du Raspberry Pi Pico

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 2 # The Raspberry Pi Pico pin connected to the button (GP2) LED_PIN = 13 # The Raspberry Pi Pico pin connected to the LED (GP13) # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set Pico pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set Pico pin to output mode while True: button_state = button.value() # read new state if button_state == 0: print("The button is being pressed") led.value(1) # turn on the LED else: print("The button is unpressed") led.value(0) # turn off the LED time.sleep(0.1) # small delay to debounce the button

Étapes rapides

Veuillez suivre ces instructions étape par étape:

Assurez-vous que l’IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
Si c’est la première fois que vous utilisez un Raspberry Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour obtenir des instructions détaillées.
Reliez les composants selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l’aide d’un câble USB.
Lancez l’IDE Thonny sur votre ordinateur.
Sur l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en vous rendant dans Outils Options.
Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. L’IDE Thonny détectera automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en:

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d’enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico.
Enregistrez le fichier sous main.py.

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script. Le script s’exécutera.
Appuyez sur le bouton et maintenez-le enfoncé pendant quelques secondes.
Vérifiez le message dans le Shell en bas de Thonny.
Observez le changement d’état de la LED.

L'état de la LED correspond à l'état du bouton.

Si vous nommez votre script main.py et le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il se lancera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour des applications autonomes qui doivent démarrer dès la mise sous tension. Si vous nommez votre script sous un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.

Explication du code

Lisez les explications détaillées dans les commentaires du code source pour chaque ligne !

Application 2 - La LED change d'état à chaque appui sur le bouton

Code Raspberry Pi Pico - Le bouton bascule la LED sans anti-rebond

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 2 # The Raspberry Pi Pico pin connected to the button (GP2) LED_PIN = 13 # The Raspberry Pi Pico pin connected to the LED (GP13) # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set Pico pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set Pico pin to output mode # Initialize the states led_state = 0 button_state = button.value() prev_button_state = button_state while True: prev_button_state = button_state # save the last state button_state = button.value() # read new state if prev_button_state == 1 and button_state == 0: print("The button is pressed") # toggle state of LED led_state = not led_state # control LED according to the toggled state led.value(led_state) time.sleep(0.1) # small delay to debounce the button

Étapes rapides

Copiez le code et ouvrez-le dans l'IDE Thonny.
Téléversez le code sur le Raspberry Pi Pico.
Appuyez sur le bouton et relâchez-le plusieurs fois.
Observez comment l'état de la LED évolue.

À chaque fois que vous appuyez sur le bouton, l'état de la LED change une seule fois.

Explication du code

Vous pouvez trouver l'explication dans les commentaires du code Raspberry Pi Pico ci-dessus.

Dans le code, led_state = not led_state fait la même chose que ce code :

if led_state == 1: # si la LED est actuellement allumée led_state = 0 # éteindre la LED else: # si la LED est actuellement éteinte led_state = 1 # allumer la LED
