Raspberry Pi Pico - Capteur de température - Écran LCD

Ce guide vous montre comment utiliser un Raspberry Pi Pico pour lire la température d'un capteur DS18B20 et l'afficher sur un écran LCD I2C 16x2.

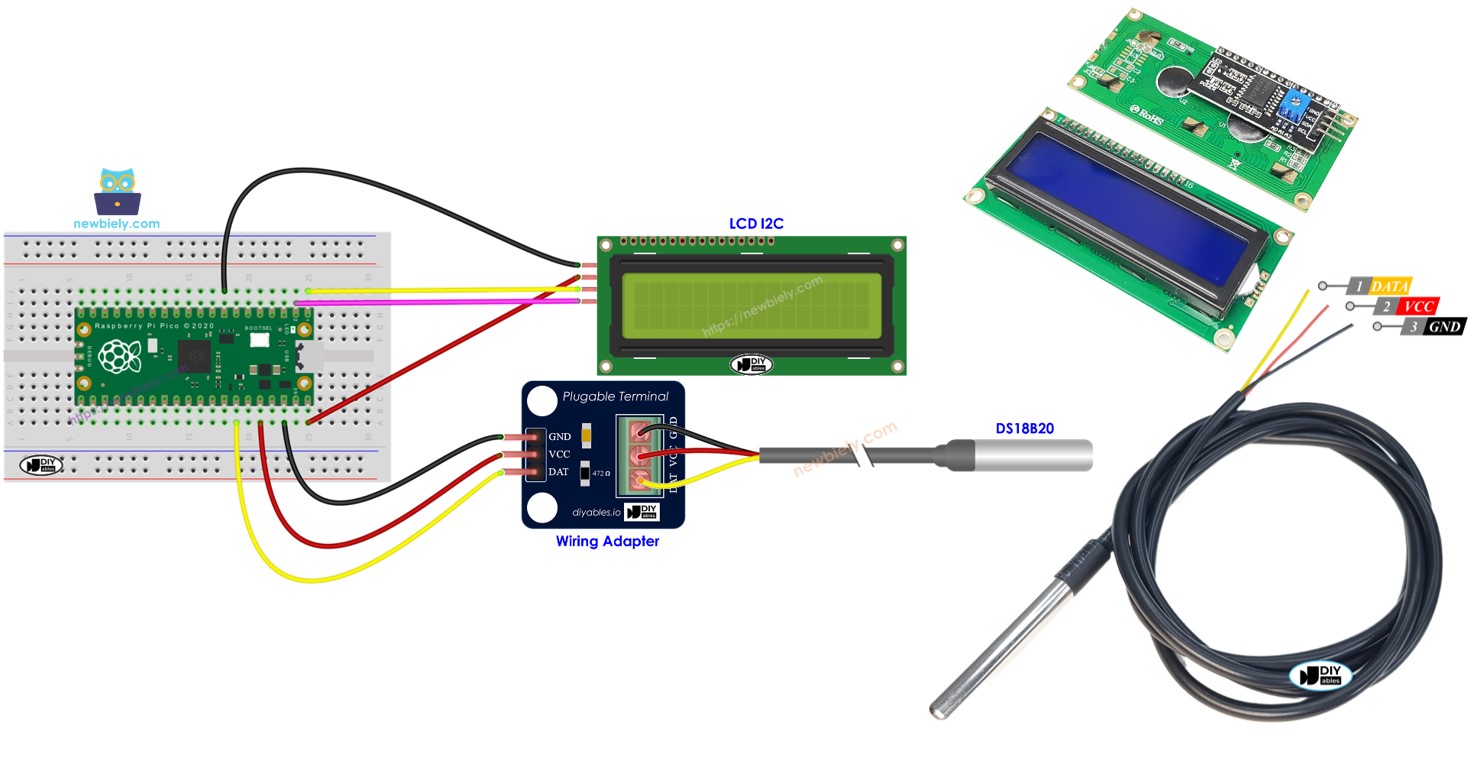

Raspberry Pi Pico capteur de température LCD I2C

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	LCD I2C
1	×	Capteur de température DS18B20 (avec adaptateur)
1	×	Capteur de température DS18B20 (sans adaptateur)
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: De nombreux capteurs DS18B20 sur le marché sont de faible qualité. Nous recommandons vivement d'acheter le capteur de la marque DIYables en utilisant le lien ci-dessus. Nous l'avons testé et il a bien fonctionné.

À propos du capteur de température et de l'écran LCD

Découvrez comment utiliser des capteurs de température et des écrans LCD. Apprenez leurs connexions de broches, leurs usages et comment les programmer en suivant les tutoriels ci-dessous :

Diagramme de câblage

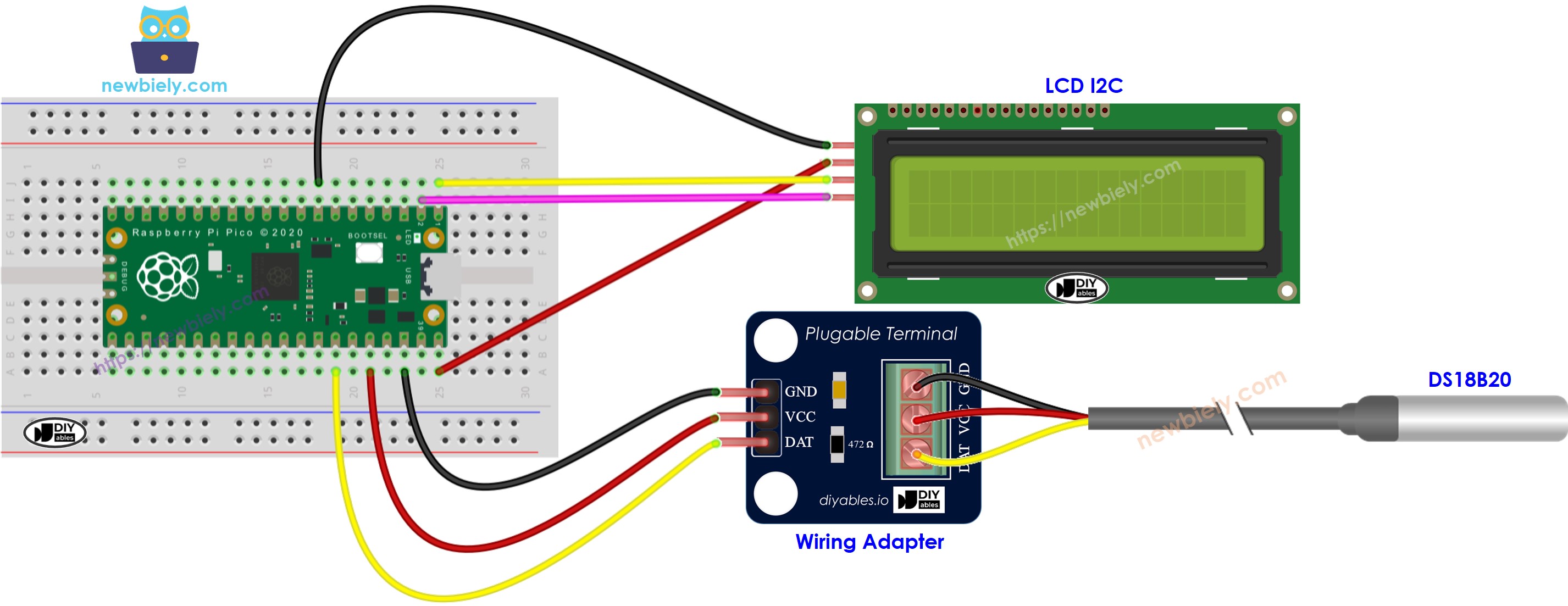

Schéma de câblage LCD du capteur de température Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code du Raspberry Pi Pico

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-temperature-sensor-lcd */ import machine import onewire import ds18x20 import time from machine import I2C, Pin from DIYables_MicroPython_LCD_I2C import LCD_I2C ds_pin = machine.Pin(28) # The Raspberry Pi Pico pin GP28 connected to the DS18B20 sensor # Create the onewire object OneWire = onewire.OneWire(ds_pin) # Create the DS18X20 object DS18B20 = ds18x20.DS18X20(OneWire) # Scan for devices on the bus sensor_addresses = OneWire.scan() if not sensor_addresses: raise Exception("No DS18B20 sensor found!") sensor_address = sensor_addresses[0] print('Found DS18B20 sensor with address: ', sensor_address) # The I2C address of your LCD (Update if different) I2C_ADDR = 0x27 # Use the address found using the I2C scanner # Define the number of rows and columns on your LCD LCD_ROWS = 2 LCD_COLS = 16 # Initialize I2C i2c = I2C(0, sda=Pin(0), scl=Pin(1), freq=400000) # Initialize LCD lcd = LCD_I2C(i2c, I2C_ADDR, LCD_ROWS, LCD_COLS) # Setup function lcd.backlight_on() lcd.clear() # Custom character for the degree symbol degree_char = chr(0xDF) # Main loop to read and print the temperature every second while True: DS18B20.convert_temp() time.sleep_ms(750) temperature = DS18B20.read_temp(sensor_address) print('Temperature: {:.2f} °C'.format(temperature)) lcd.clear() lcd.set_cursor(0, 0) # Move to the beginning of the first row lcd.print("Temp: {:.2f}{}C".format(temperature, degree_char)) time.sleep(1)

※ Note:

Selon le fabricant, l'adresse I2C de l'écran LCD peut varier. Dans notre exemple, nous avons utilisé l'adresse 0x27 telle qu'elle est spécifiée par le fabricant, DIYables.

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l’IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le micrologiciel MicroPython est installé sur votre Raspberry Pi Pico.
Si c’est la première fois que vous utilisez un Raspberry Pico, reportez-vous au tutoriel Raspberry Pi Pico - Getting Started pour des instructions détaillées.
Branchez le Raspberry Pi Pico au capteur de température DS18B20 et à l’écran LCD I2C selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l’aide d’un câble USB.
Lancez l’IDE Thonny sur votre ordinateur.
Sur l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en accédant à Outils Options.
Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le port correct est sélectionné. L’IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple COM3 sous Windows ou /dev/ttyACM0 sous Linux).
Accédez à Outils Gérer les paquets dans l’IDE Thonny.
Recherchez “DIYables-MicroPython-LCD-I2C”, puis trouvez la bibliothèque LCD I2C créée par DIYables.
Cliquez sur DIYables-MicroPython-LCD-I2C, puis cliquez sur le bouton Install pour installer la bibliothèque LCD I2C.

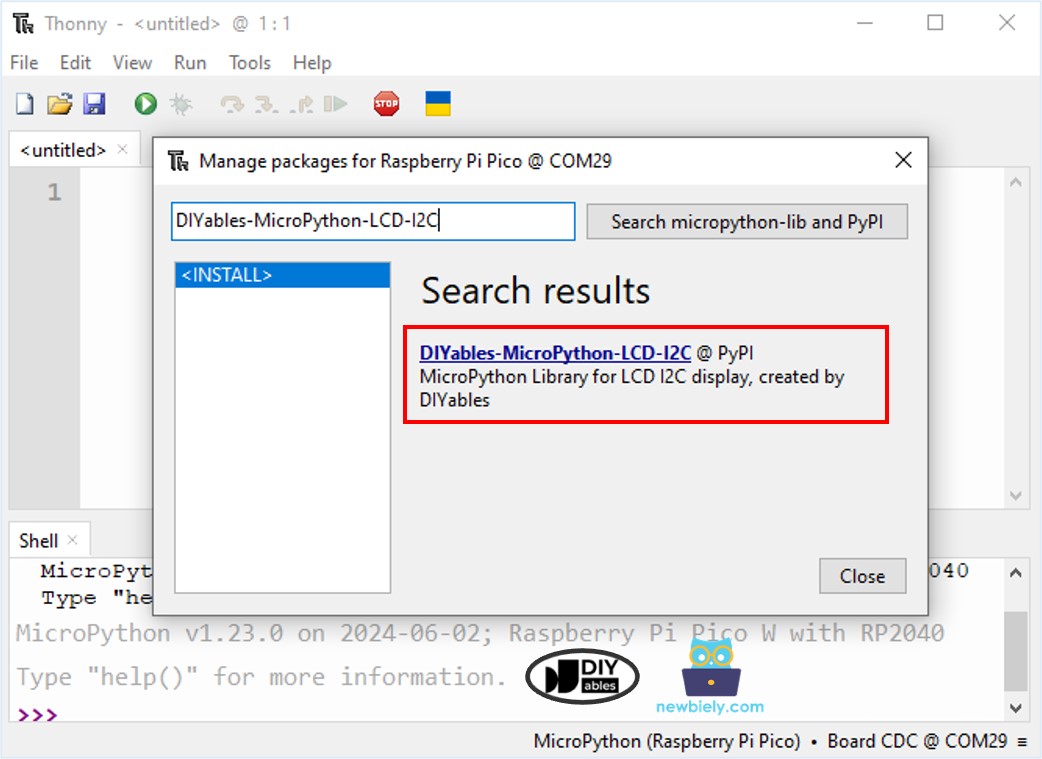

Bibliothèque LCD I2C pour Raspberry Pi Pico

Copiez le code ci-dessus et collez-le dans l'éditeur de l'IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d'enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Run (ou appuyez sur F5) pour exécuter le script. Le script s'exécutera.
Consultez le message dans la Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot MPY: soft reboot Found DS18B20 devices: [bytearray(b'(\xffP\x05.\x04\x00\x07')] Temperature: 26.07 °C Temperature: 26.11 °C Temperature: 26.11 °C Temperature: 26.24 °C Temperature: 27.44 °C Temperature: 29.10 °C Temperature: 29.86 °C Temperature: 30.24 °C Temperature: 30.39 °C

MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡

Placez le capteur sur l'eau chaude ou froide, ou tenez-le dans votre main.
Regardez l'affichage sur l'écran LCD.

Si l'écran LCD est vide, veuillez consulter Dépannage pour LCD I2C pour obtenir de l'aide.

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s’exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour les applications autonomes qui doivent démarrer immédiatement après l’alimentation. Si vous nommez votre script avec un autre nom que main.py, vous devrez l’exécuter manuellement depuis le Shell de Thonnys.

Explication du code

Consultez les commentaires dans le code source pour obtenir des explications sur chaque ligne !
