Raspberry Pi Pico - Capteur d'évitement d'obstacles
Dans ce guide, nous apprendrons à utiliser le Raspberry Pi Pico et le capteur d'évitement d'obstacles infrarouge pour détecter des obstacles.
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À propos du capteur d’évitement d’obstacles IR
Le capteur d'obstacles infrarouge (IR) utilise un signal infrarouge pour détecter les obstacles devant lui. Il peut détecter des objets situés entre 2 cm et 30 cm. Vous pouvez régler la plage de détection à l'aide d'un outil inclus dans le capteur, appelé potentiomètre.
Brochage
Le capteur d'évitement d'obstacles IR est livré avec trois broches :
- Broche GND : Connectez cette broche à la masse (0 volt).
- Broche VCC : Connectez cette broche au VCC (5 volts ou 3,3 volts).
- Broche OUT : Il s'agit d'une broche de sortie. Elle est basse lorsqu'il y a un obstacle et haute lorsqu'il n'y a pas d'obstacle. Connectez cette broche à l'entrée du Raspberry Pi Pico.
image source: diyables.io
Comment ça fonctionne
Un module capteur d'obstacles infrarouge possède un émetteur IR et un récepteur IR. L'émetteur IR émet un signal IR. Le récepteur IR capte ce signal lorsqu'il se réfléchit sur un objet, afin de déterminer s'il y a un obstacle. La présence d'un obstacle est indiquée par la broche OUT.
- Lorsqu'un obstacle bloque le capteur, sa broche OUT devient BAS.
- Lorsqu'aucun obstacle ne se trouve devant le capteur, la broche OUT est HAUTE.
※ Note:
Lors du transport, le capteur peut se plier, ce qui peut l’empêcher de fonctionner correctement. Si le capteur ne fonctionne pas correctement, alignez l’émetteur et le récepteur infrarouges de manière à ce qu’ils soient parallèles l’un à l’autre.

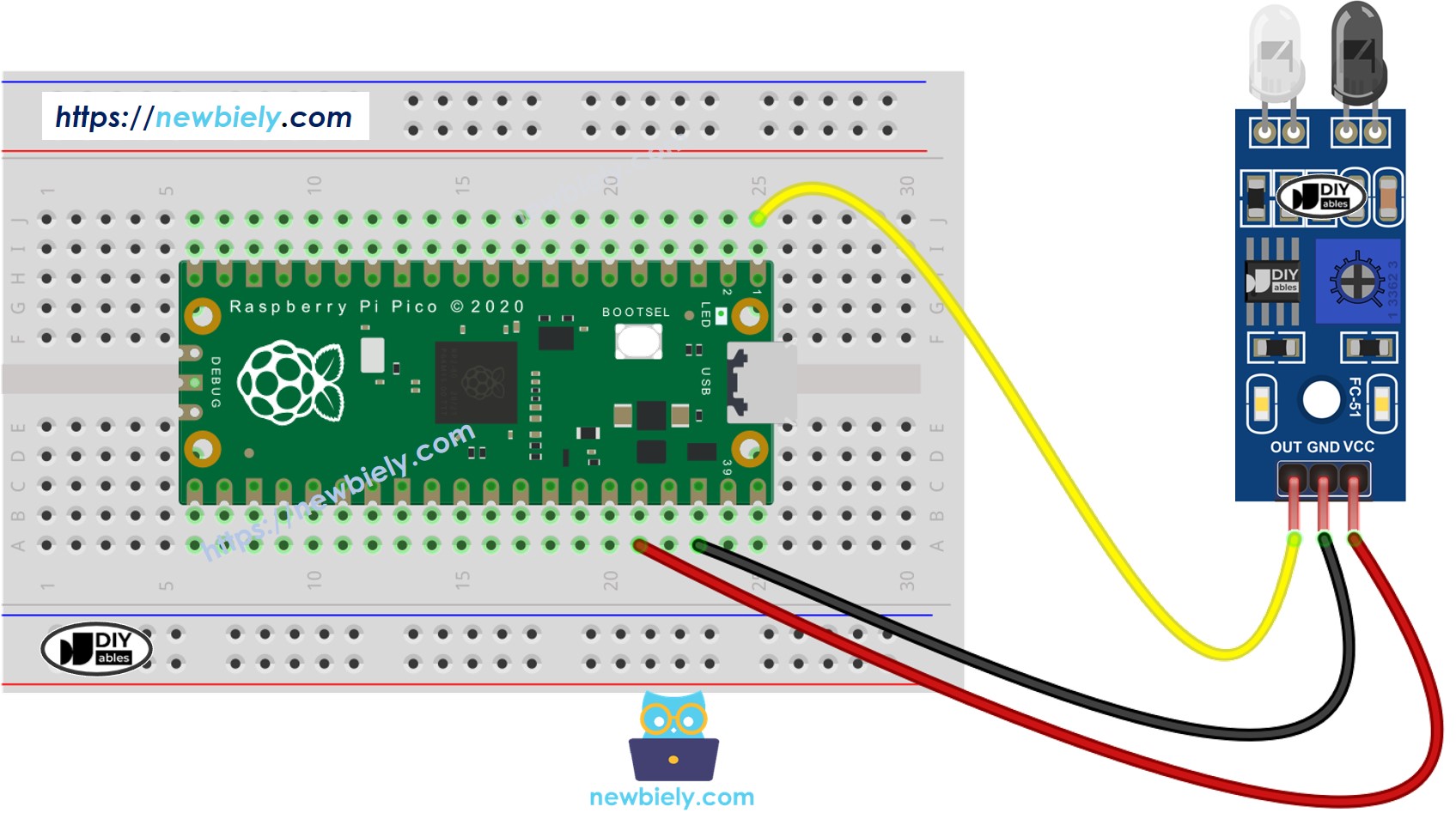

Diagramme de câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code du Raspberry Pi Pico
Voici des exemples de la façon d'utiliser le capteur d'obstacles :
- Agir ou attendre, en fonction de la présence d'une barrière.
- Agir ou attendre, lorsque vous remarquez une barrière ou lorsqu'elle disparaît.
Code du Raspberry Pi Pico pour vérifier la présence d'un obstacle
/*
* Ce code Raspberry Pi Pico a été développé par newbiely.fr
* Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-obstacle-avoidance-sensor
*/
from machine import Pin
from time import sleep
# Define pin
SENSOR_PIN = 0 # The Raspberry Pi Pico pin GP0 connected to the OUT pin of IR obstacle avoidance sensor
# Initialize the pin
sensor = Pin(SENSOR_PIN, Pin.IN)
# Main loop
while True:
state = sensor.value() # Read the state of the input pin
if state == 0:
print("The obstacle is present")
else:
print("The obstacle is NOT present")
sleep(0.1) # Delay 100 ms
Étapes rapides
Veuillez suivre ces instructions étape par étape :
- Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
- Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
- Si c'est votre première utilisation d'un Raspberry Pico, consultez le tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
- Branchez le capteur d'évitement d'obstacles sur le Raspberry Pi Pico selon le schéma fourni.
- Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
- Lancez l'IDE Thonny sur votre ordinateur.
- Dans l'IDE Thonny, sélectionnez l'interpréteur MicroPython (Raspberry Pi Pico) en accédant à Outils Options.
- Dans l'onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
- Assurez-vous que le bon port est sélectionné. L'IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple, COM3 sur Windows ou /dev/ttyACM0 sur Linux).
- Copiez le code ci-dessus et collez-le dans l'éditeur de l'IDE Thonny.
- Enregistrez le script sur votre Raspberry Pi Pico en :
- Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
- Dans la boîte de dialogue d'enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico.
- Enregistrez le fichier sous le nom main.py.
- Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour lancer le script. Le script s'exécutera.
- Placez un obstacle devant le capteur pendant un moment, puis retirez-le.
- Consultez le message dans le Shell situé en bas de Thonny.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot
The obstacle is NOT present
The obstacle is NOT present
The obstacle is NOT present
The obstacle is NOT present
The obstacle is NOT present
The obstacle is present
The obstacle is present
The obstacle is present
The obstacle is present
The obstacle is NOT present
The obstacle is NOT present
MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡
Code Raspberry Pi Pico pour la détection d'un obstacle
/*
* Ce code Raspberry Pi Pico a été développé par newbiely.fr
* Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-obstacle-avoidance-sensor
*/
from machine import Pin
from time import sleep
# Define pin
SENSOR_PIN = 0 # The Raspberry Pi Pico pin GP0 connected to the OUT pin of IR obstacle avoidance sensor
# Initialize the pin
sensor = Pin(SENSOR_PIN, Pin.IN)
# Variables to store the previous and current obstacle states
prev_obstacle_state = 1 # Start with HIGH (no obstacle)
obstacle_state = 1 # Current reading from the input pin
# Main loop
while True:
# Read the state of the input pin
obstacle_state = sensor.value()
if prev_obstacle_state == 1 and obstacle_state == 0:
print("The obstacle is detected")
elif prev_obstacle_state == 0 and obstacle_state == 1:
print("The obstacle is cleared")
# Save the last state
prev_obstacle_state = obstacle_state
sleep(0.1) # Delay 100 ms
Étapes rapides
- Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
- Enregistrez le code sur votre Raspberry Pi Pico.
- Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
- Placez brièvement quelque chose devant le capteur, puis retirez-le.
- Consultez le message dans la Shell en bas de Thonny.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot
The obstacle is detected
The obstacle is cleared
MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡
