Raspberry Pi Pico - DEL - Clignotement
Ce guide vous montre comment utiliser le Raspberry Pi Pico pour contrôler une DEL. Il vous apprend à écrire un code MicroPython qui allume et éteint une DEL et la fait clignoter.
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.
À propos de LED
Schéma des broches
Les diodes électroluminescentes ont deux broches.
- Connectez la broche cathode (-) à la masse (0 V)
- La broche d'anode (+) contrôle l'état de la DEL
Comment ça fonctionne
Après avoir raccordé le pôle négatif (cathode) à la masse (GND) :
- Si vous connectez la masse (GND) à la borne positive (anode +) de la LED, la LED ne s'allumera pas.
- Si vous connectez l'alimentation (VCC) à la borne positive (anode +) de la LED, la LED s'allumera.
Vous pouvez également modifier la luminosité de la LED en utilisant un signal PWM appliqué à l'anode (+). La façon d'ajuster la luminosité de la LED avec la valeur PWM est expliquée en détail dans Raspberry Pi Pico - LED qui s'estompe..
※ Note:
Les DEL nécessitent généralement une résistance. Vous pouvez brancher la résistance soit sur le côté positif, également appelé l’anode, relié à l’alimentation ou au VCC, soit sur le côté négatif, appelé cathode, relié à la masse ou au GND. La valeur de la résistance dépend des spécifications de la DEL. Certaines DEL possèdent déjà une résistance intégrée. Si votre DEL en possède une, vous n'avez probablement pas besoin d'une autre résistance.
Raspberry Pi Pico - DEL
Pour contrôler une LED avec un Raspberry Pi Pico, commencez par déclarer une broche en sortie numérique. Cela vous permet de gérer la tension soit sur GND (masse) soit sur VCC (alimentation). Reliez la broche Pico choisie au pôle positif (+) de la LED, avec une résistance entre eux.

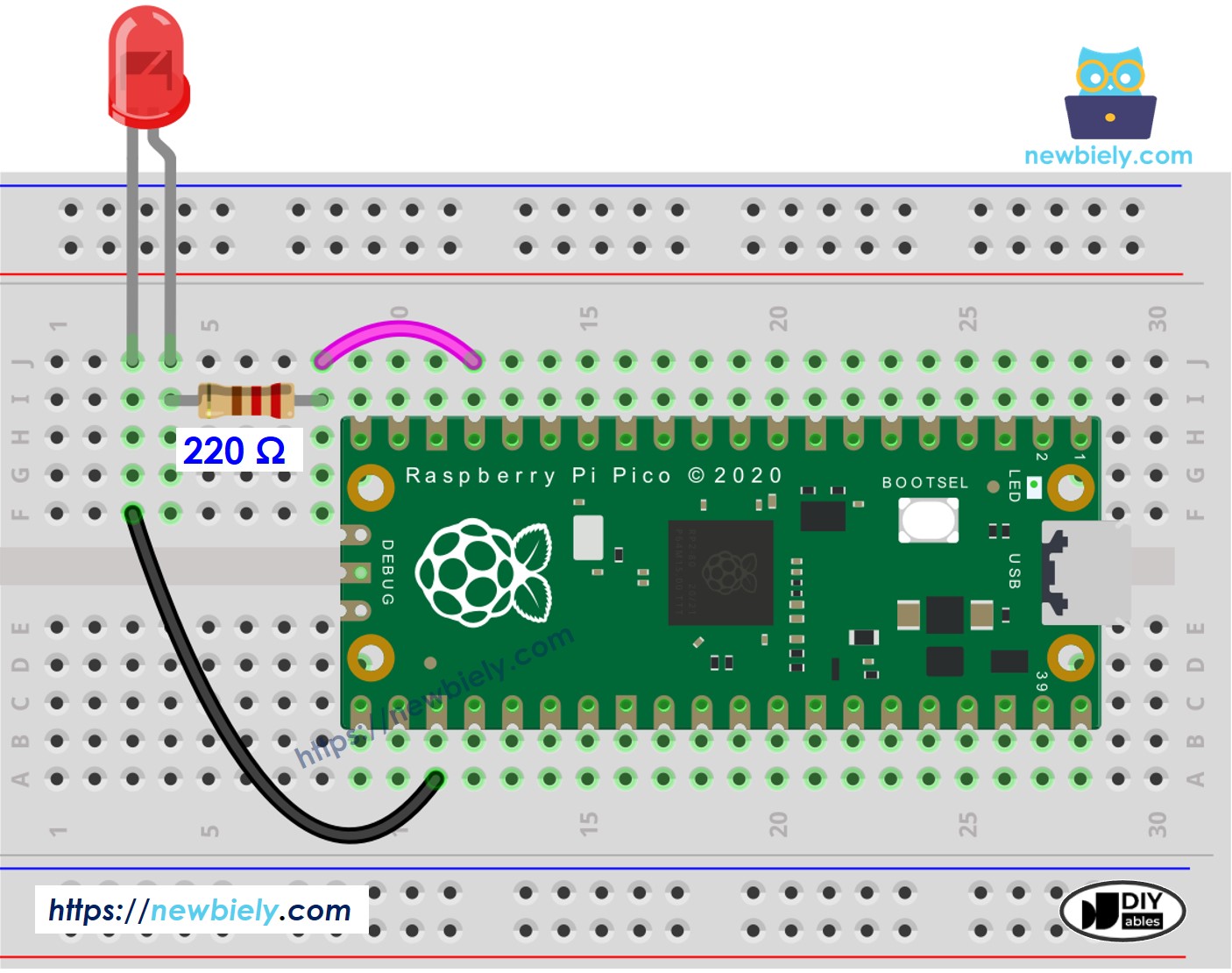

Diagramme de câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

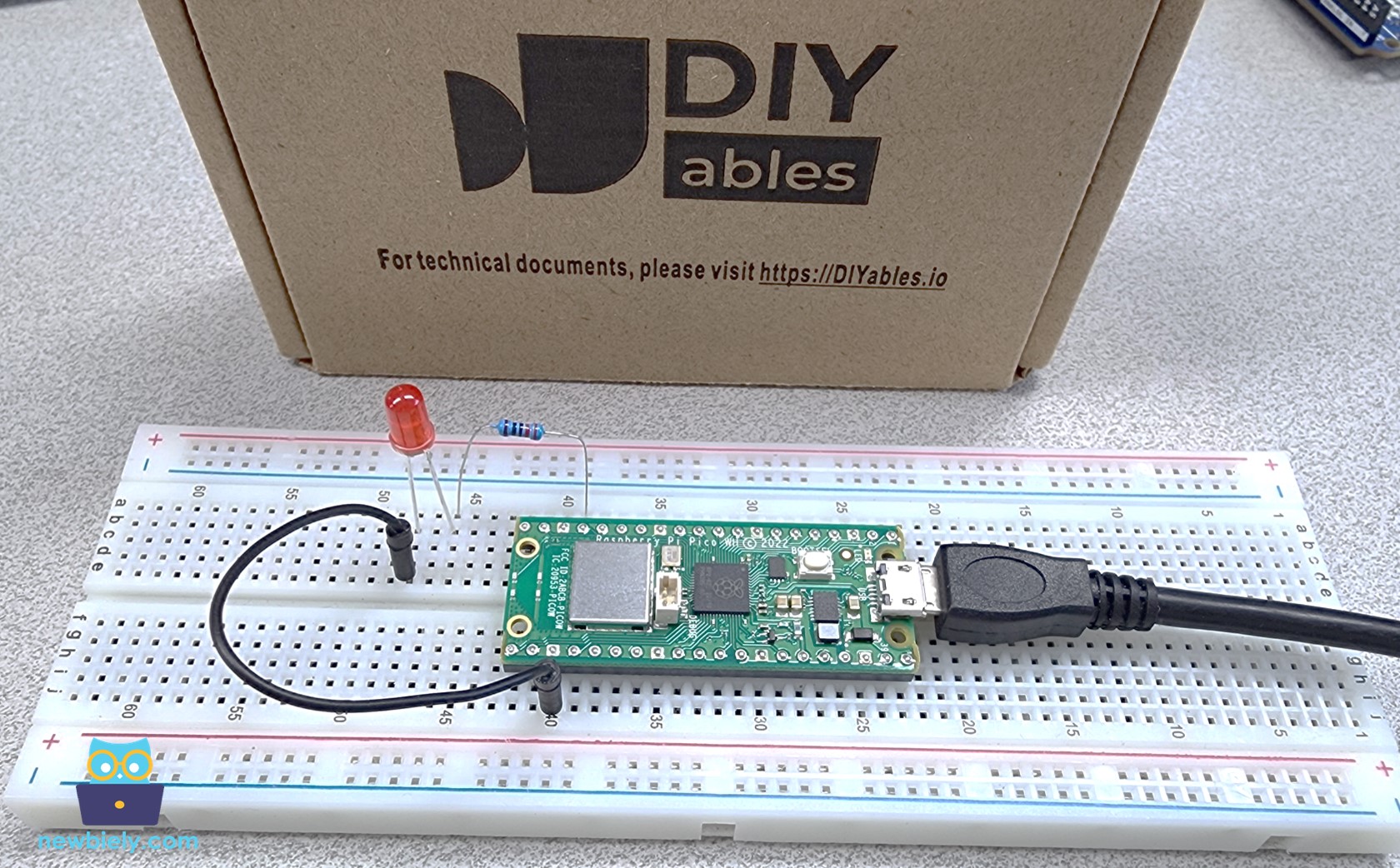

Schéma de câblage réel :
Comment programmer
- Configurer la broche GP13 du Raspberry Pi Pico en sortie numérique.
- Éteignez la LED.
- Allume la DEL.
Code du Raspberry Pi Pico
Étapes rapides
Veuillez suivre ces instructions étape par étape :
- Assurez-vous que l’IDE Thonny est installé sur votre ordinateur.
- Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pi Pico.
- Si c’est la première fois que vous utilisez un Raspberry Pico, consultez le tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
- Connectez la LED au Raspberry Pi Pico selon le schéma fourni.
- Connectez le Raspberry Pi Pico à votre ordinateur à l’aide d’un câble USB.
- Lancez l’IDE Thonny sur votre ordinateur.
- Dans l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en vous rendant dans Outils Options.
- Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
- Assurez-vous que le bon port est sélectionné. L’IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple COM3 sur Windows ou /dev/ttyACM0 sur Linux).
- Copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
- Enregistrez le script sur votre Raspberry Pi Pico en:
- Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
- Dans la boîte de dialogue Enregistrer, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
- Enregistrez le fichier sous main.py
- Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script. Le script s’exécutera.
- Vérifiez l’état de la LED.
Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il se lancera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour les applications autonomes qui doivent démarrer immédiatement après la mise sous tension. Si vous nommez votre script avec un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.
Explication du code
L'explication se trouve dans la section des commentaires du code Raspberry Pi Pico ci-dessus.
※ Note:
Le code mentionné utilise sleep() qui empêche le Raspberry Pi Pico d'effectuer d'autres actions simultanément. Si votre projet doit gérer plusieurs tâches, n'utilisez pas cette fonction car elle bloque le Pico. Envisagez plutôt d'utiliser une méthode qui ne bloque pas le Raspberry Pi Pico.
