Raspberry Pi Pico - Capteur de gaz

Ce tutoriel vous explique comment surveiller la qualité de l'air à l'aide d'un Raspberry Pi Pico et d'un capteur de gaz MQ2. Cela permet de mesurer les niveaux de divers gaz inflammables tels que le LPG, la fumée, l'alcool, le propane, l'hydrogène, le méthane et le monoxyde de carbone. En détail, nous apprendrons :

Comment connecter le capteur de gaz MQ2 au Raspberry Pi Pico
Comment programmer le Raspberry Pi Pico pour lire les données du capteur de gaz MQ2

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	Capteur de gaz MQ2
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du capteur de gaz MQ2

Le capteur de gaz MQ2 peut identifier divers gaz tels que le GPL, la fumée, l’alcool, le propane, l’hydrogène, le méthane et le monoxyde de carbone dans la zone. Il dispose d'une broche de sortie numérique et d'une broche de sortie analogique pour envoyer des signaux.

Le capteur de gaz MQ-2 ne fournit pas de détails spécifiques sur les gaz individuels. Il ne donne des informations que sur un mélange de gaz ou si différents gaz sont présents en même temps.

Nous pouvons utiliser le capteur MQ2 pour détecter des fuites de gaz ou vérifier si la qualité de l'air est mauvaise. Cela nous permet de réagir de manière appropriée, par exemple en déclenchant une alarme ou en activant les systèmes de ventilation.

Schéma des broches

Le capteur de gaz MQ-2 est équipé de quatre broches.

Broche VCC : Connectez cette broche au VCC (5 V).
Broche GND : Connectez cette broche au GND (0 V).
Broche DO : Il s'agit d'une broche de sortie numérique. Elle affiche BAS lorsque des gaz inflammables sont détectés et HAUT lorsque aucun gaz n'est détecté. Vous pouvez modifier le seuil de détection à l'aide d'un petit potentiomètre ajustable.
Broche AO : Il s'agit d'une broche de sortie analogique. Elle délivre une tension qui varie en fonction de la quantité de gaz. Plus il y a de gaz, plus la tension augmente; moins il y a de gaz, moins la tension diminue.

Il dispose également de deux lampes LED.

Une LED PWR indique que l'alimentation est sous tension.
Une DO-LED affiche les niveaux de gaz en fonction de la valeur de la broche DO : elle s'allume s'il y a du gaz et s'éteint s'il n'y a pas de gaz.

Comment Ça Marche

Concernant la broche DO :

Le module dispose d'un potentiomètre pour régler sa sensibilité aux niveaux de gaz.
Lorsque le niveau de gaz est supérieur à celui qui est réglé, la broche de sortie du capteur passe à l'état bas et la lumière DO-LED s'allume.
Lorsque le niveau de gaz est inférieur à celui qui est réglé, la broche de sortie du capteur passe à l'état haut et la lumière DO-LED s'éteint.

Pour la broche AO :

Lorsqu'il y a plus de gaz, la tension augmente.
Lorsqu'il y a moins de gaz, la tension diminue.

Le potentiomètre n'altère pas la valeur sur la broche AO.

Le préchauffage du capteur MQ-2

Le capteur de gaz MQ-2 doit être préchauffé avant utilisation.

Si vous n'avez pas utilisé le capteur pendant plus d'un mois, veuillez le laisser se réchauffer pendant 24 à 48 heures avant de l'utiliser afin d'obtenir des résultats précis. Si vous avez utilisé le capteur récemment, il n'a besoin que de 5 à 10 minutes pour se réchauffer. Au départ, les lectures peuvent être élevées, mais elles diminueront et se stabiliseront bientôt.

Pour réchauffer le capteur MQ2, connectez ses broches VCC et GND à une source d'alimentation ou au VCC et GND du Raspberry Pi Pico, et laissez-le connecté pendant un certain temps.

Diagramme de câblage

Le module capteur de gaz MQ-2 fournit deux sorties. Vous pouvez en utiliser une ou les deux, en fonction de vos besoins.

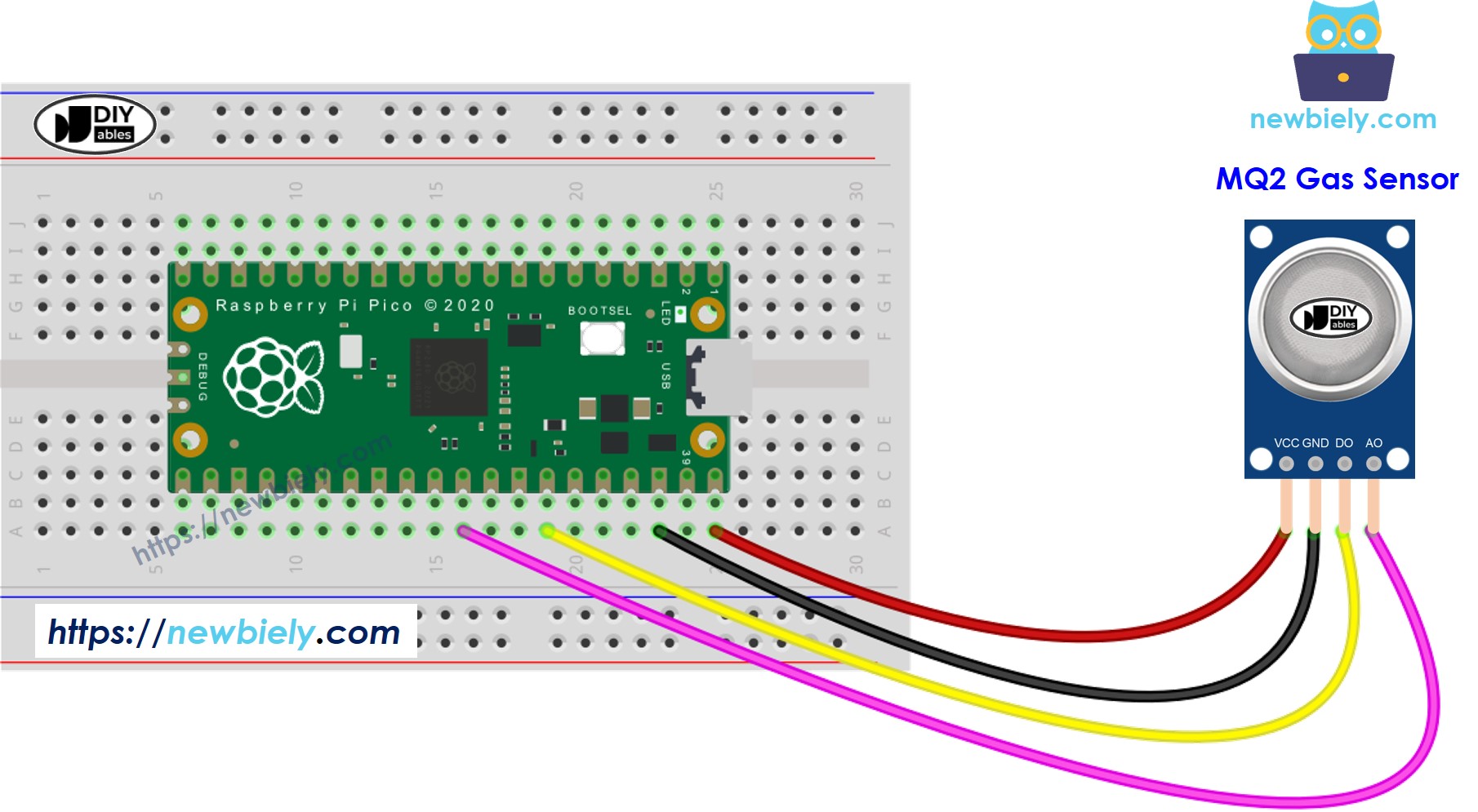

Schéma de câblage du capteur de gaz MQ-2 pour Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code pour Raspberry Pi Pico - Lire la valeur de la broche DO

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-gas-sensor */ from machine import Pin import utime # For timing functions DO_PIN = Pin(28, Pin.IN) # The Raspberry Pi Pico pin GPIO28 connected to the DO pin of the MQ2 gas sensor module while True: gas_state = DO_PIN.value() # Read the digital value from the pin if gas_state == 1: print("The gas is NOT present") else: print("The gas is present") utime.sleep(1) # Add a small delay to avoid spamming the output

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l’IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le micrologiciel MicroPython est installé sur votre Raspberry Pi Pico.
Si c’est la première fois que vous utilisez un Raspberry Pi Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
Connectez le Raspberry Pi Pico au capteur de gaz MQ2 selon le schéma fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l’aide d’un câble USB.
Lancez l’IDE Thonny sur votre ordinateur.
Dans l’IDE Thonny, sélectionnez l’interpréteur MicroPython (Raspberry Pi Pico) en naviguant vers Outils Options.
Dans l’onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. L’IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d’enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script. Le script s’exécutera.
Placez le capteur de gaz MQ2 près de la fumée ou du gaz à détecter.
Consultez le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot The gas is NOT present The gas is NOT present The gas is NOT present The gas is NOT present The gas is NOT present The gas is present The gas is present The gas is present The gas is present The gas is present

MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡

Si la DEL reste allumée en permanence ou ne s'allume pas, vous pouvez ajuster la sensibilité du capteur en tournant le petit bouton.

Code Raspberry Pi Pico - Lire la valeur de la broche de sortie analogique

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-gas-sensor */ from machine import ADC, Pin import utime # For timing functions # Define the Raspberry Pi Pico pin pin connected to the AO pin of the MQ2 gas sensor module AO_PIN = ADC(Pin(26)) # GPIO26 (ADC0) as an analog input pin while True: gas_value = AO_PIN.read_u16() # Read the analog value (0-65535) print(gas_value) # Print the analog value utime.sleep(1) # Add a small delay to avoid spamming the output

Étapes rapides

Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
Enregistrez le code sur votre Raspberry Pi Pico.
Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
Placez le capteur de gaz MQ2 près de la fumée ou du gaz que vous souhaitez détecter.
Consultez le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot MQ2 sensor AO value: 135 MQ2 sensor AO value: 136 MQ2 sensor AO value: 136 MQ2 sensor AO value: 573 MQ2 sensor AO value: 674 MQ2 sensor AO value: 938 MQ2 sensor AO value: 954 MQ2 sensor AO value: 1000 MQ2 sensor AO value: 1002 MQ2 sensor AO value: 1014 MQ2 sensor AO value: 1017

MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡

Vous pouvez utiliser les valeurs de DO ou AO pour vérifier si la qualité de l'air est conforme à vos normes, déclencher une alarme ou activer les systèmes de ventilation.
