Raspberry Pi Pico - Capteur d'Alcool MQ3
Ce tutoriel vous explique comment utiliser un Raspberry Pi Pico et le capteur d'alcool MQ3 pour détecter la présence d'alcool dans l'air. En détail, nous allons apprendre :
- Comment connecter le capteur d'alcool MQ3 au Raspberry Pi Pico
- Comment programmer le Raspberry Pi Pico pour lire la valeur du capteur d'alcool MQ3
Matériel Requis
| 1 | × | Raspberry Pi Pico W | |
| 1 | × | Raspberry Pi Pico (alternative) | |
| 1 | × | Câble Micro USB | |
| 1 | × | MQ3 Alcohol Sensor | |
| 1 | × | Fils de connexion | |
| 1 | × | Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico |
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

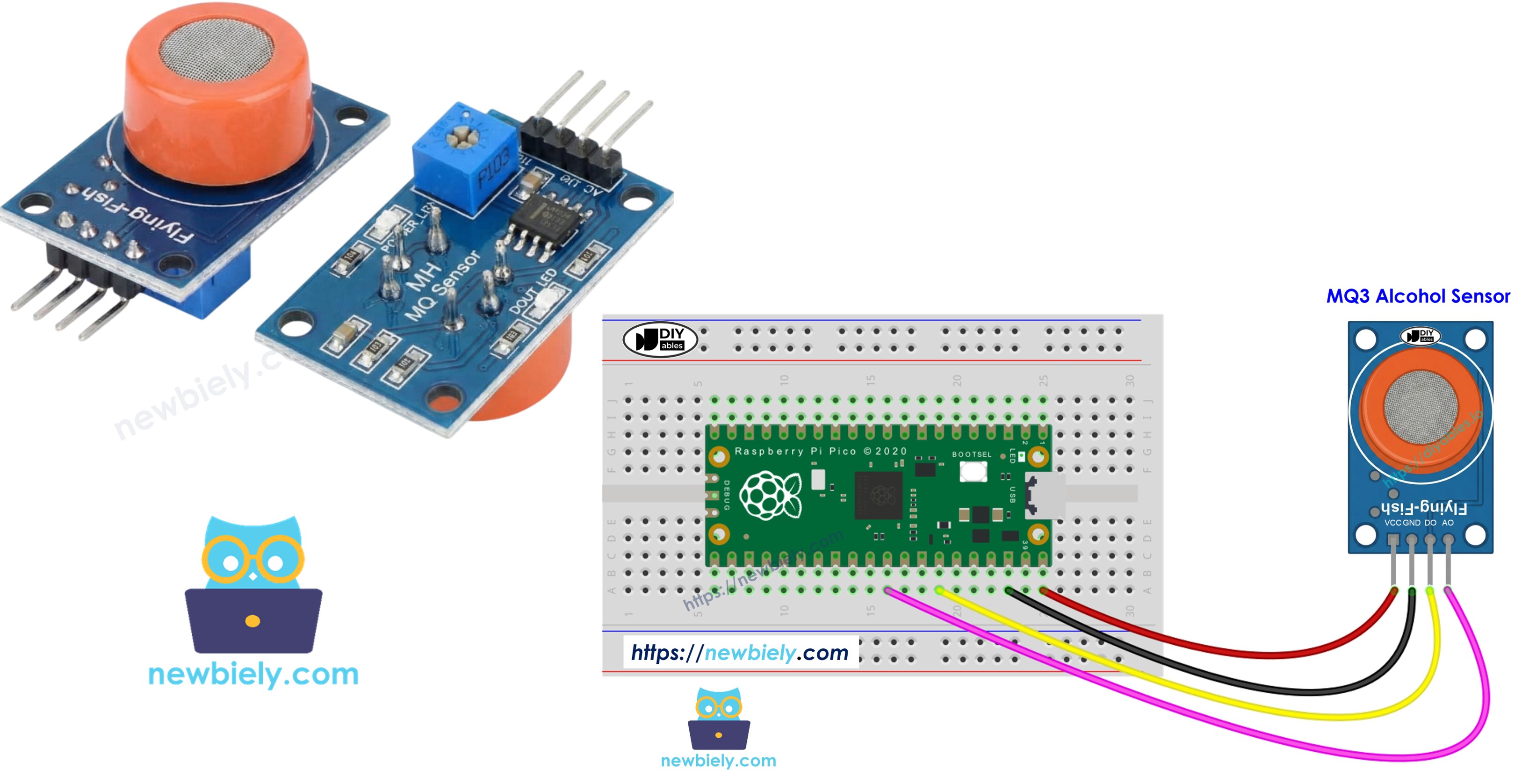

À Propos du Capteur d'Alcool MQ3
Le capteur d'alcool MQ3 est capable de détecter la présence de vapeur d'alcool dans l'environnement. Il fournit deux options de sortie : une broche de sortie numérique et une broche de sortie analogique.
Brochage
Le capteur d'alcool MQ3 possède quatre broches :
- Broche VCC : Connectez à une source d'alimentation 5V.
- Broche GND : Connectez à la masse (0V).
- Broche DO : Sortie numérique. LOW quand de l'alcool est détecté. HIGH quand aucun alcool n'est détecté. Le seuil est réglable via le potentiomètre intégré.
- Broche AO : Sortie analogique. La tension augmente avec la concentration d'alcool. Le potentiomètre n'affecte pas cette valeur.
Le module comprend deux indicateurs LED :
- LED PWR : Indique que le module est alimenté.
- LED DO : S'allume quand de l'alcool est détecté (broche DO à LOW).
Préchauffage du Capteur MQ3
Le capteur nécessite un temps de préchauffage avant utilisation :
- Si le capteur est neuf ou a été stocké longtemps : préchauffage 24 à 48 heures.
- Si utilisé récemment : 5 à 10 minutes suffisent.
Pour préchauffer, connectez simplement VCC et GND à une source d'alimentation et attendez la durée requise.

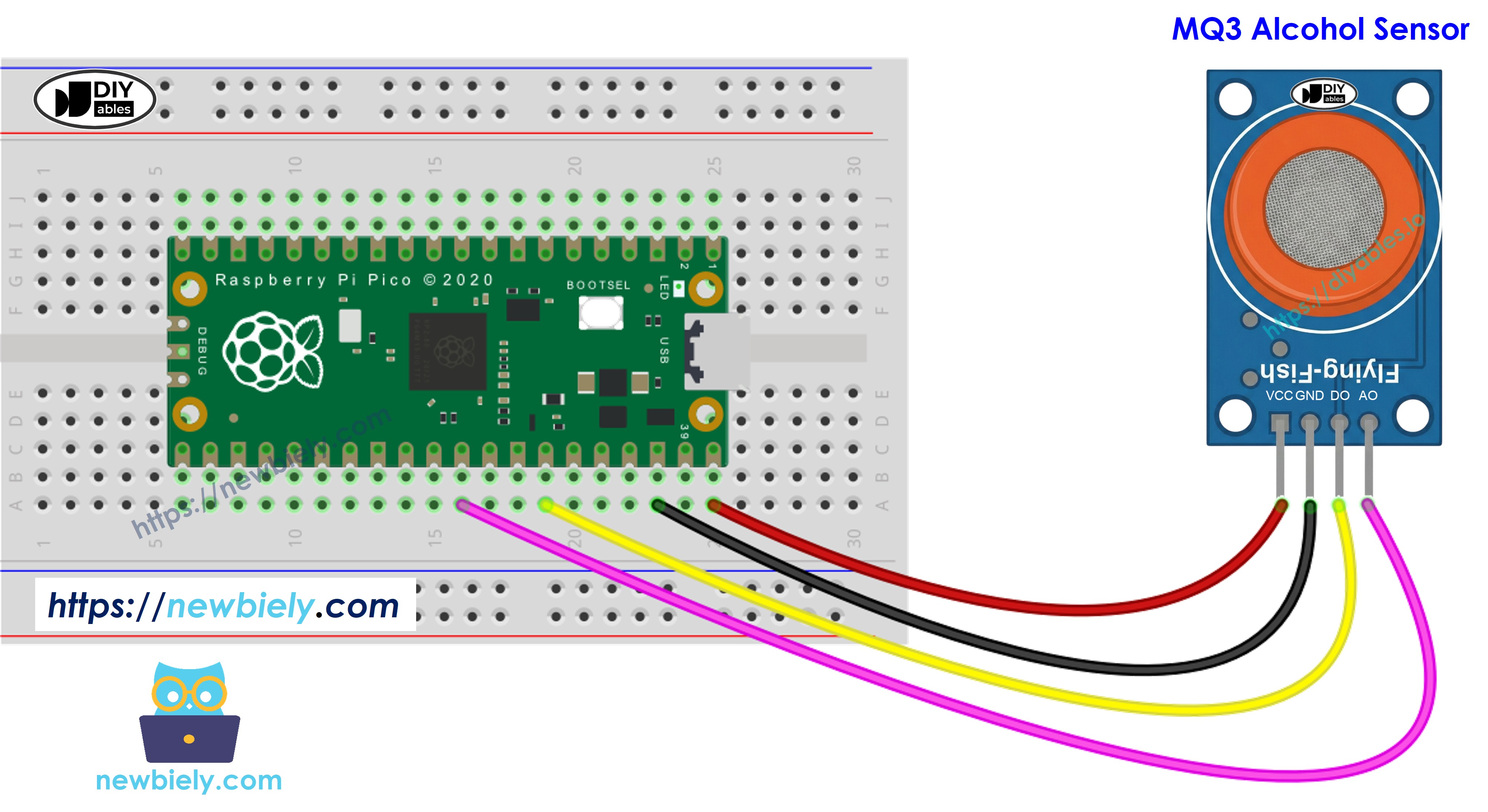

Schéma de Câblage
Le Raspberry Pi Pico possède une entrée analogique (ADC), vous pouvez donc connecter la broche AO du MQ3 à une broche ADC du Pico.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code Raspberry Pi Pico - Lire la valeur de la broche DO
Étapes Rapides
- Connectez votre ordinateur au Raspberry Pi Pico.
- Ouvrez Thonny sur votre PC.
- Allez dans Outils → Options → sélectionnez Interpréteur MicroPython (Raspberry Pi Pico).
- Copiez le code suivant et téléversez-le sur le Raspberry Pi Pico.
/*
* Ce code Raspberry Pi Pico a été développé par newbiely.fr
* Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-mq3-alcohol-sensor
*/
from machine import Pin
import utime # For timing functions
DO_PIN = Pin(28, Pin.IN) # The Raspberry Pi Pico pin GPIO28 connected to the DO pin of the MQ3 alcohol sensor module
# Wait for the sensor to warm up
print("Warming up the MQ3 sensor...")
utime.sleep(20) # Wait for 20 seconds
print("The MQ3 sensor is ready")
while True:
alcohol_state = DO_PIN.value() # Read the digital value from the pin
if alcohol_state == 1:
print("The alcohol is NOT present")
else:
print("The alcohol is present")
utime.sleep(1) # Add a small delay to avoid spamming the output
- Placez le capteur d'alcool MQ3 près de vapeur d'alcool ou d'haleine.
- Consultez le résultat dans la Console Thonny.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot
Warming up the MQ3 sensor...
The MQ3 sensor is ready
No Alcohol
No Alcohol
Alcohol Present
Alcohol Present
MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡
Code Raspberry Pi Pico - Lire la valeur de la broche AO
Étapes Rapides
- Copiez le code suivant et téléversez-le sur le Raspberry Pi Pico.
/*
* Ce code Raspberry Pi Pico a été développé par newbiely.fr
* Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-mq3-alcohol-sensor
*/
from machine import ADC, Pin
import utime # For timing functions
# Define the Raspberry Pi Pico pin pin connected to the AO pin of the MQ3 alcohol sensor module
AO_PIN = ADC(Pin(26)) # GPIO26 (ADC0) as an analog input pin
# Wait for the sensor to warm up
print("Warming up the MQ3 sensor...")
utime.sleep(20) # Wait for 20 seconds
print("The MQ3 sensor is ready")
while True:
alcohol_value = AO_PIN.read_u16() # Read the analog value (0-65535)
print(alcohol_value) # Print the analog value
utime.sleep(1) # Add a small delay to avoid spamming the output
- Placez le capteur d'alcool MQ3 près de vapeur d'alcool ou d'haleine.
- Consultez le résultat dans la Console Thonny.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot
Warming up the MQ3 sensor...
The MQ3 sensor is ready
ADC Value: 312 - Voltage: 0.25V
ADC Value: 891 - Voltage: 0.72V
ADC Value: 2540 - Voltage: 2.05V
MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡
Code Raspberry Pi Pico - Exemple d'Éthylomètre
/*
* Ce code Raspberry Pi Pico a été développé par newbiely.fr
* Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-mq3-alcohol-sensor
*/
from machine import ADC, Pin
import utime # For timing functions
# Define the Raspberry Pi Pico pin pin connected to the AO pin of the MQ3 alcohol sensor module
AO_PIN = ADC(Pin(26)) # GPIO26 (ADC0) as an analog input pin
ALCOHOL_THRESHOLD = 400 # Adjust this threshold according to your own experiment
# Wait for the sensor to warm up
print("Warming up the MQ3 sensor...")
utime.sleep(20) # Wait for 20 seconds
print("The MQ3 sensor is ready")
while True:
alcohol_value = AO_PIN.read_u16() # Read the analog value (0-65535)
print("MQ3 value: " + str(alcohol_value), end=" => ")
# Check if the value exceeds the threshold
if alcohol_value > ALCOHOL_THRESHOLD:
print("Alcohol is detected")
else:
print("No alcohol")
utime.sleep(1) # Add a small delay to avoid spamming the output
- Consultez le résultat dans la Console Thonny.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot
Warming up the MQ3 sensor...
The MQ3 sensor is ready
Alcohol level: Sober
Alcohol level: Sober
Alcohol level: Low alcohol
Alcohol level: Drunk
MicroPython (Raspberry Pi Pico) • Board CDC @ COM29 ≡
