Raspberry Pi Pico - Verrou à solénoïde

Ce guide vous montre comment verrouiller ou déverrouiller des portes, des armoires ou des tiroirs en utilisant le Raspberry Pi Pican et une serrure à solénoïde. Nous allons apprendre :

Comment connecter un verrou électromagnétique à un Raspberry Pi Pico.
Comment programmer le Raspberry Pi Pico pour actionner le verrou électromagnétique.

Préparation du matériel

1	×	Raspberry Pi Pico W
1	×	Raspberry Pi Pico Alternativement:
1	×	Câble Micro USB
1	×	Serrure à solénoïde
1	×	Relais
1	×	Adaptateur secteur 12V
1	×	Connecteur d'alimentation DC
1	×	Recommandé: Carte d'extension à bornier à vis pour Raspberry Pi Pico

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos de la serrure à solénoïde

La serrure à solénoïde, aussi appelée gâche électrique, sert à verrouiller ou déverrouiller des éléments tels que des armoires, des tiroirs et des portes.

Schéma des broches

La serrure à solénoïde a deux fils.

Connectez le fil rouge portant le signe plus (+) à la source d'alimentation en courant continu de 12 V.
Connectez le fil noir portant le signe moins (-) à la masse (GND) de la source d'alimentation en courant continu de 12 V.

Schéma de brochage du verrou à solénoïde

Comment ça marche

Lorsque le verrou à solénoïde est alimenté, la barre de verrouillage se déplace vers l'extérieur, verrouillant la porte.
Lorsque le verrou à solénoïde n'est pas alimenté, la barre de verrouillage se rétracte, déverrouillant la porte.

※ Note:

La serrure à solénoïde nécessite généralement une alimentation de 12 V, 24 V ou 48 V. Ne connectez pas directement la serrure à solénoïde à la broche GPIO du Raspberry Pi Pico. Vous devriez la connecter via un relais à la broche GPIO du Raspberry Pi Pico.

Si nous connectons la serrure à solénoïde à un relais dont le contact est normalement ouvert :

Lorsque le relais est ouvert, la porte peut être ouverte.
Lorsque la réconciliation est fermée, la porte reste verrouillée.

Vous pouvez connecter un Raspberry Pi Pico à un relais pour le configurer afin de gérer une serrure à solénoïde. En savoir plus sur l'utilisation d'un relais avec Raspberry Pi Pico dans notre guide Raspberry Pi Pico - Relais..

Diagramme de câblage

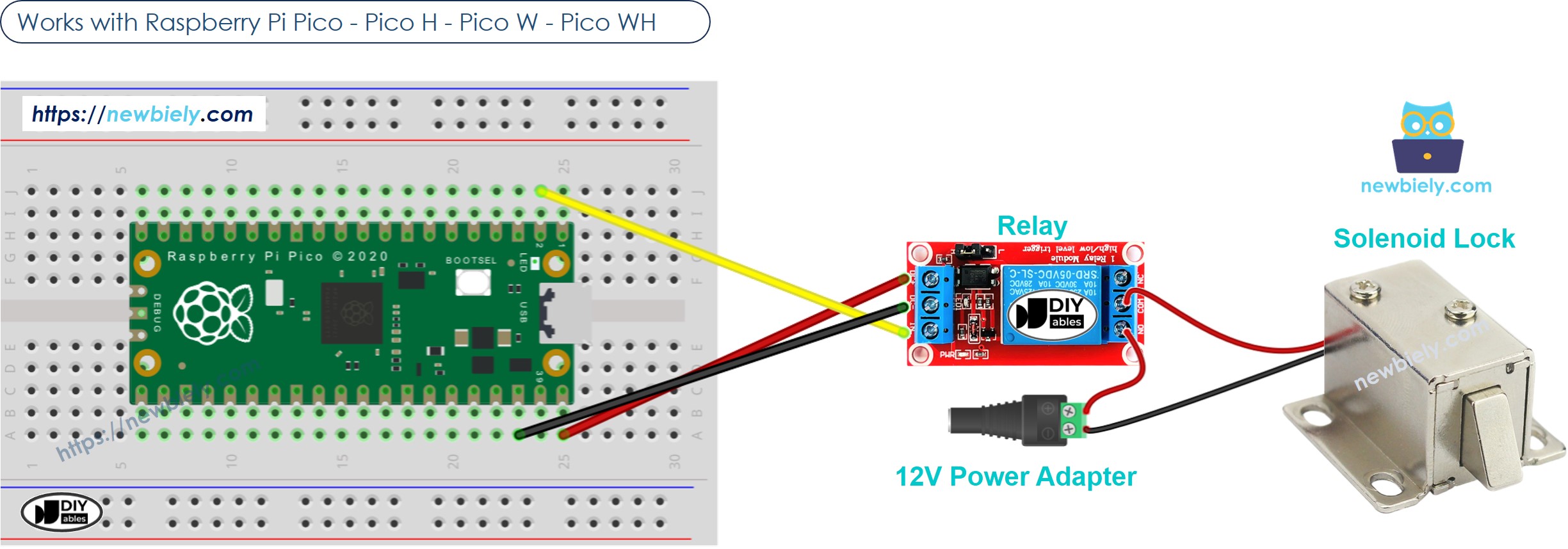

Schéma de câblage de la serrure à solénoïde Raspberry Pi Pico

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code du Raspberry Pi Pico

Ce code verrouillera et déverrouillera la porte toutes les cinq secondes.

/* * Ce code Raspberry Pi Pico a été développé par newbiely.fr * Ce code Raspberry Pi Pico est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/raspberry-pico/raspberry-pi-pico-solenoid-lock */ from machine import Pin import time RELAY_PIN = 1 # The Raspberry Pi Pico pin GP1 connected to the Solenoid Lock via relay pin # Initialize the relay pin as an output relay = Pin(RELAY_PIN, Pin.OUT) # Infinite loop while True: relay.value(1) # lock the door for 5 seconds time.sleep(5) relay.value(0) # unlock the door for 5 seconds time.sleep(5)

Étapes rapides

Veuillez suivre ces instructions étape par étape :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Assurez-vous que le firmware MicroPython est installé sur votre Raspberry Pico.
Si c'est votre première utilisation d'un Raspberry Pico, reportez-vous au tutoriel Raspberry Pi Pico - Premiers pas. pour des instructions détaillées.
Connectez le Raspberry Pi Pico au verrou à solénoïde selon le diagramme fourni.
Connectez le Raspberry Pi Pico à votre ordinateur à l'aide d'un câble USB.
Lancez l'IDE Thonny sur votre ordinateur.
Dans l'IDE Thonny, sélectionnez l'interpréteur MicroPython (Raspberry Pi Pico) en naviguant vers Outils Options.
Dans l'onglet Interpréteur, sélectionnez MicroPython (Raspberry Pi Pico) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. L'IDE Thonny devrait détecter automatiquement le port, mais vous devrez peut-être le sélectionner manuellement (par exemple, COM3 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code ci-dessus et collez-le dans l'éditeur de l'IDE Thonny.
Enregistrez le script sur votre Raspberry Pi Pico en procédant comme suit :

Cliquez sur le bouton Enregistrer, ou utilisez les touches Ctrl+S.
Dans la boîte de dialogue d'enregistrement, vous verrez deux sections : Cet ordinateur et Raspberry Pi Pico. Sélectionnez Raspberry Pi Pico.
Enregistrez le fichier sous main.py

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour lancer le script. Le script s'exécutera.
Vérifiez la position du pêne du verrou.

Si vous nommez votre script main.py et que vous le sauvegardez dans le répertoire racine du Raspberry Pi Pico, il s'exécutera automatiquement à chaque mise sous tension ou réinitialisation du Pico. Cela est utile pour les applications autonomes qui doivent démarrer dès l'allumage. Si vous nommez votre script sous un autre nom que main.py, vous devrez l'exécuter manuellement depuis le Shell de Thonnys.
