Raspberry Pi Pico - LED RVB
Ce guide vous montre comment contrôler une LED RVB avec un Raspberry Pi Pico. Nous allons couvrir :
- Comment contrôler une LED RVB
- Comment connecter une LED RVB au Raspberry Pi Pico
- Comment connecter un module LED RVB avec le Raspberry Pi Pico
- Comment programmer le Raspberry Pi Pico pour contrôler la couleur de la LED RVB
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À propos de la LED RVB
La LED RVB peut produire n'importe quelle couleur en combinant le rouge, le vert et le bleu, les trois couleurs de base. Elle comprend trois LED distinctes — une rouge, une verte et une bleue — le tout dans une seule unité.

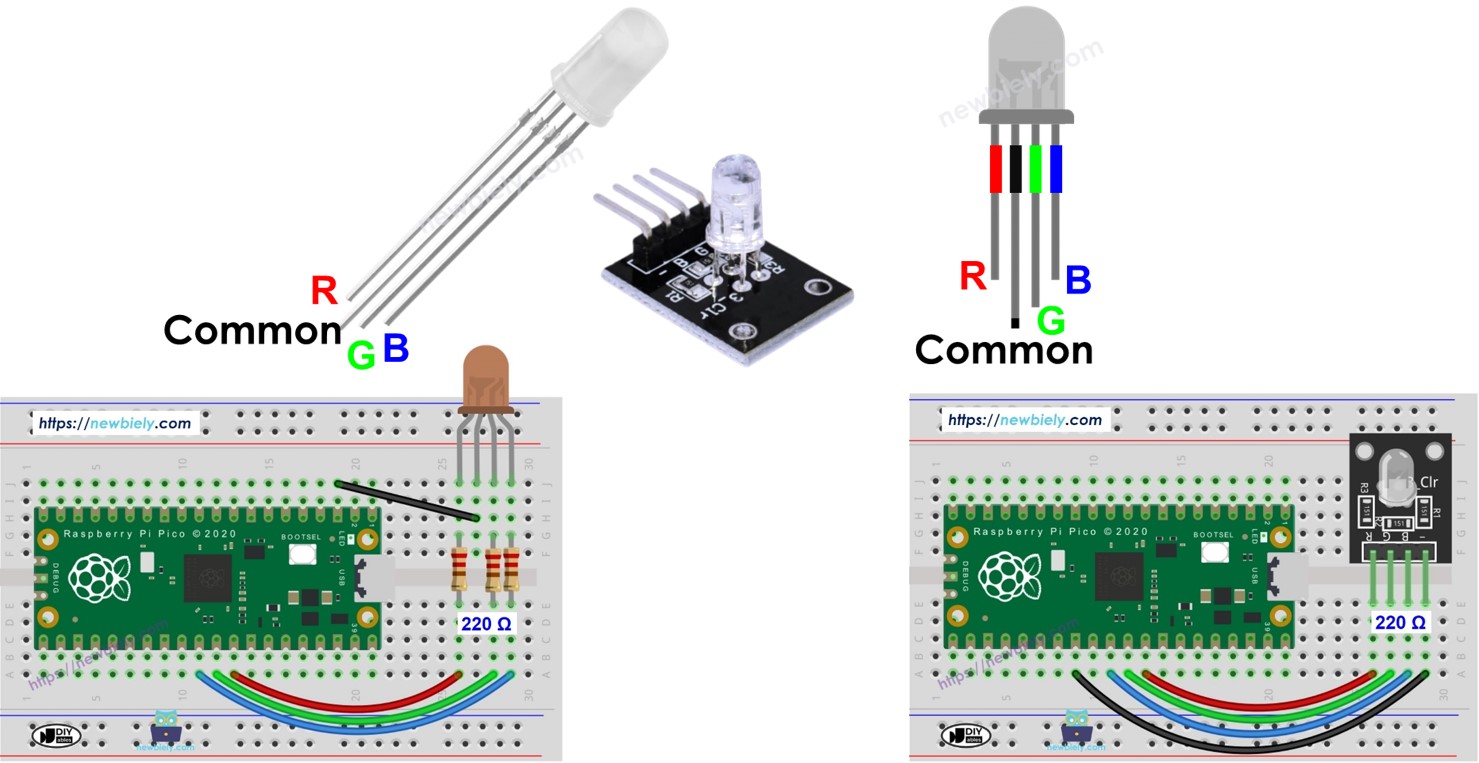

Schéma des broches
Une LED RVB est fournie avec quatre broches.
- Connectez la broche commune (cathode-) à la masse (0V).
- La broche R (rouge) gère la couleur rouge.
- La broche G (vert) gère la couleur verte.
- La broche B (bleu) gère la couleur bleue.
Pour connecter une LED RVB à un Raspberry Pi Pico, il est préférable d'utiliser des résistances qui limitent le courant, ce qui rend le processus complexe. Mais vous pouvez utiliser le module LED RVB qui inclut déjà ces résistances.
Le module LED RVB possède également quatre broches.
- Connectez la broche commune (cathode) à la masse (0 V).
- La broche R (rouge) contrôle la couleur rouge.
- La broche G (vert) contrôle la couleur verte.
- La broche B (bleu) contrôle la couleur bleue.
※ Note:
Ce guide montre comment utiliser une LED RVB à cathode commune. Cela signifie que la cathode est la broche commune. Certaines LED RVB pourraient avoir l'anode comme broche commune.
Comment cela fonctionne
En physique, une couleur est composée de trois valeurs : Rouge (R), Vert (G) et Bleu (B). Ces valeurs varient de 0 à 255.
Il y a 16 777 216 couleurs obtenues en mélangeant trois valeurs différentes.
En envoyant des signaux PWM (avec une plage de valeurs de rapport cyclique de 0 à 255) vers les broches R, G et B, nous pouvons faire en sorte que la LED RVB affiche n'importe quelle couleur. Le rapport cyclique PWM appliqué aux broches R, G et B correspond aux valeurs de couleur respectives pour le Rouge (R), le Vert (G) et le Bleu (B).
Diagramme de câblage

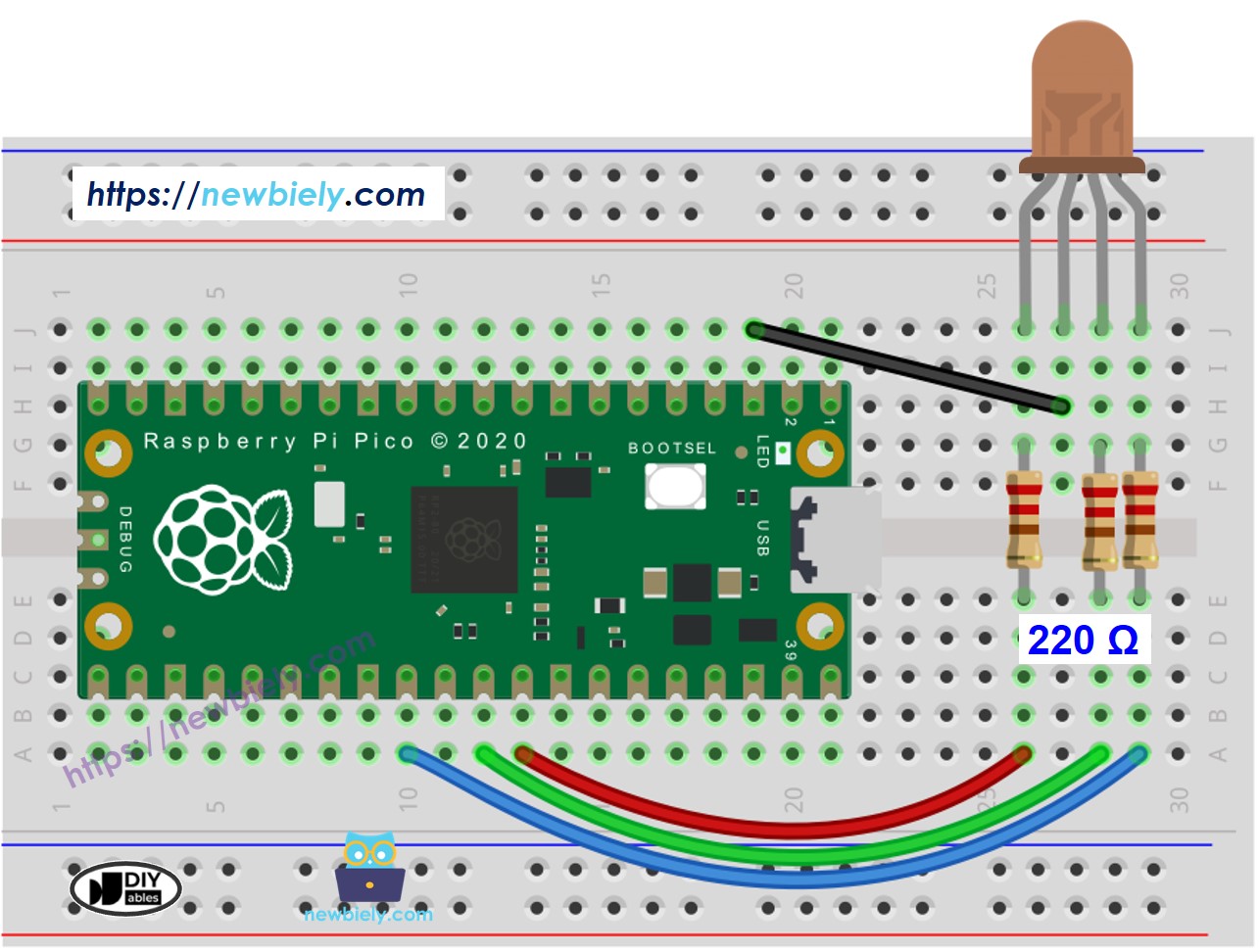

- Comment connecter un Raspberry Pi Pico à une LED RVB.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Ne connectez pas une seule résistance à la broche commune d'une LED RVB. Vous devez connecter trois résistances différentes, une sur chacune des autres broches, comme indiqué sur le schéma. Les LED du boîtier RVB ont des caractéristiques différentes, de sorte qu'elles n'utilisent pas la même intensité de courant. Cette différence peut faire briller les LED avec une luminosité inégale et peut même les endommager si une seule résistance est utilisée sur la broche commune.

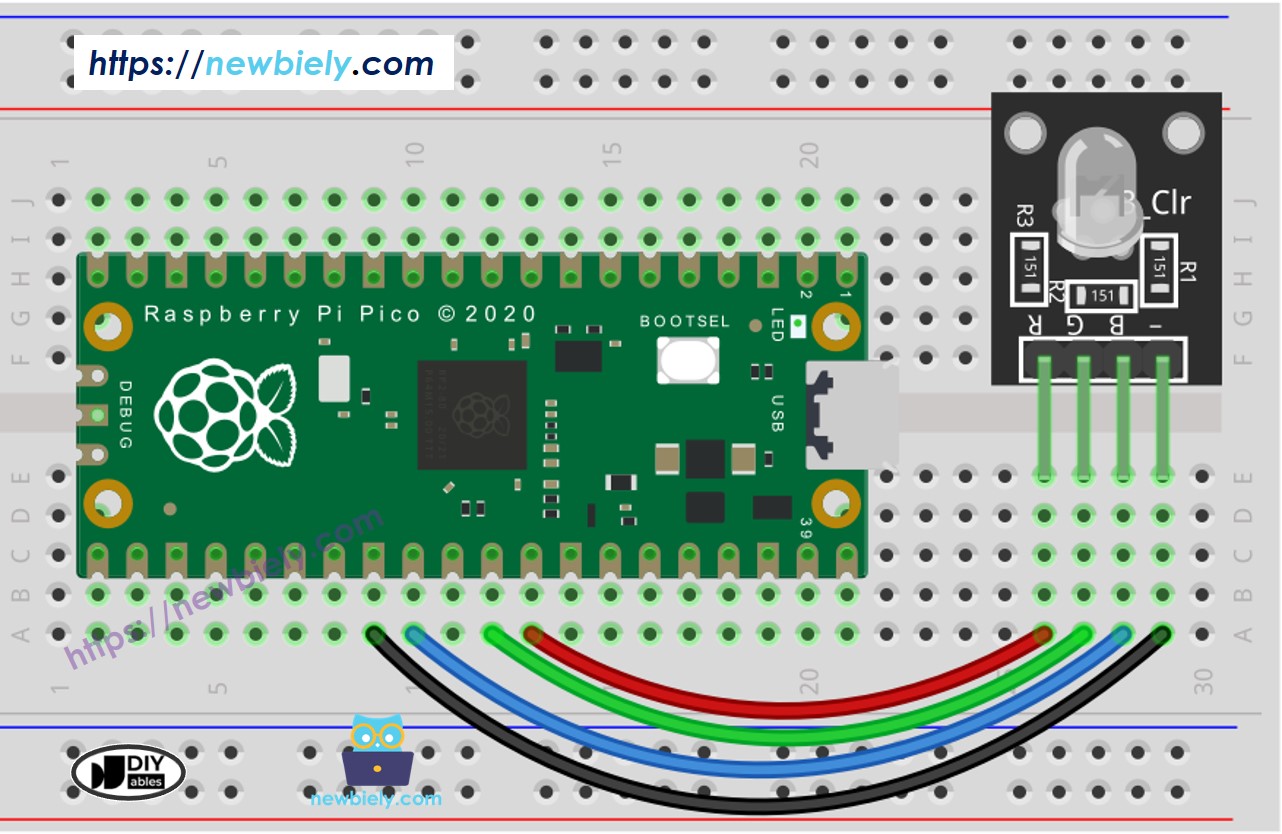

- Comment connecter un Raspberry Pi Pico à un module LED RVB:
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Commenter une LED RVB
Apprenons comment changer la LED RVB pour obtenir une couleur spécifique, comme le code #00979D, étape par étape.
- Choisissez votre couleur préférée et obtenez son code couleur.
- Utilisez ce sélecteur de code couleur : sélecteur de couleur.
- Pour extraire un code couleur à partir d'une photographie, essayez cet outil : Couleurs à partir d'une image.
- Convertissez le code couleur au format RVB avec ce convertisseur : Convertisseur RVB. Notez ces valeurs : R = 0, G = 151, B = 157.
- Définir les broches du Raspberry Pi Pico qui se connectent aux broches R (rouge), G (vert) et B (bleu). Par exemple :
- Configurez ces broches du Raspberry Pi Pico en mode sortie.
- Réglez la fréquence PWM à 1000 Hz
- Définir le rapport cyclique du PWM
Raspberry Pi Pico - Exemple de code LED RVB
Le code ci-dessous modifie la couleur de la LED dans cette séquence :
- #00C9CC (Rouge = 0, Vert = 201, Bleu = 204)
- #F7788A (Rouge = 247, Vert = 120, Bleu = 138)
- #34A853 (Rouge = 52, Vert = 168, Bleu = 83)
