ESP8266 NodeMCU - Bargraphe LED à 10 Segments
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Ce tutoriel vous explique comment utiliser l'ESP8266 NodeMCU pour contrôler l'afficheur bargraphe LED à 10 segments. En détail, nous allons apprendre :
- Comment connecter l'ESP8266 NodeMCU au bargraphe LED à 10 segments
- Comment programmer l'ESP8266 NodeMCU pour piloter l'animation de la barre LED
À Propos du Bargraphe LED à 10 Segments
| Bargraphe LED à 10 segments | |
|---|---|
| Nombre de segments | 10 |
| Couleur des LED | Rouge vif |
| Tension directe | ~2V par segment |
| Courant direct | 20mA max par segment |
| Résistance requise | 220Ω par segment |
Brochage du Bargraphe LED à 10 Segments
- Broches d'anode (A1–A10) : doivent être connectées aux broches GPIO via des résistances de 220Ω
- Broches de cathode (K1–K10) : doivent être connectées à GND
※ Note:
L'ESP8266 NodeMCU fonctionne avec des niveaux logiques de 3,3V. GPIO0 (D3), GPIO2 (D4) et GPIO15 (D8) sont des broches de configuration de démarrage (boot strapping) — elles influencent le mode de démarrage de l'ESP8266 si elles sont maintenues à HIGH ou LOW à la mise sous tension. Une fois la carte démarrée, elles fonctionnent comme des sorties GPIO normales. Si vous rencontrez des problèmes de démarrage, vérifiez que ces broches ne sont pas accidentellement maintenues au mauvais niveau au démarrage.

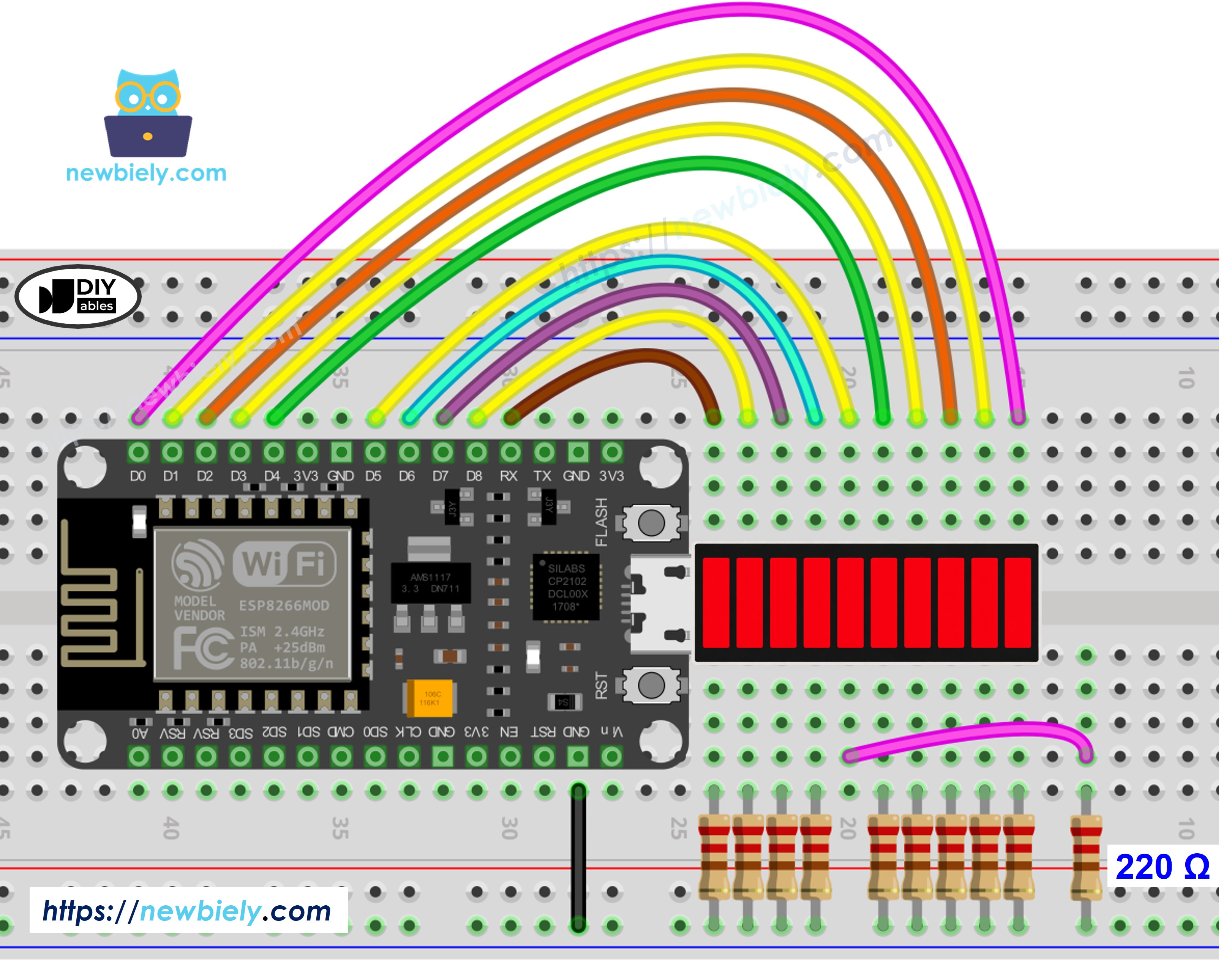

Schéma de Câblage
Connectez le bargraphe LED à l'ESP8266 NodeMCU comme indiqué dans le tableau ci-dessous.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Pour plus d'informations, consultez Brochage ESP8266. et Comment alimenter l'ESP8266..
| Bargraphe LED | Broche ESP8266 NodeMCU |
|---|---|
| A1 (Anode 1) | D0 / GPIO16 (via 220Ω) |
| A2 (Anode 2) | D1 / GPIO5 (via 220Ω) |
| A3 (Anode 3) | D2 / GPIO4 (via 220Ω) |
| A4 (Anode 4) | D3 / GPIO0 (via 220Ω) |
| A5 (Anode 5) | D4 / GPIO2 (via 220Ω) |
| A6 (Anode 6) | D5 / GPIO14 (via 220Ω) |
| A7 (Anode 7) | D6 / GPIO12 (via 220Ω) |
| A8 (Anode 8) | D7 / GPIO13 (via 220Ω) |
| A9 (Anode 9) | D8 / GPIO15 (via 220Ω) |
| A10 (Anode 10) | D9 / GPIO3 / RX (via 220Ω) |
| K1–K10 (Cathodes) | GND |
Comment Programmer l'ESP8266 NodeMCU pour le Bargraphe LED à 10 Segments
- La première étape consiste à définir le tableau des numéros de broches GPIO connectées aux anodes du bargraphe LED
- Chaque broche doit être configurée en sortie à l'aide de pinMode()
- Pour allumer un segment, mettez la broche GPIO correspondante à HIGH à l'aide de digitalWrite()
- Pour éteindre un segment, mettez la broche à LOW
- Aucune bibliothèque externe n'est nécessaire pour ce projet
Code ESP8266 NodeMCU pour le Bargraphe LED à 10 Segments
Étapes Rapides
- Si c'est la première fois que vous utilisez l'ESP8266, consultez comment configurer l'environnement pour ESP8266 dans Arduino IDE.
- Câblez les composants comme indiqué sur le schéma.
- Connectez la carte ESP8266 NodeMCU à votre ordinateur à l'aide d'un câble USB.
- Ouvrez Arduino IDE sur votre ordinateur.
- Sélectionnez la bonne carte et le bon port dans Outils → Carte et Outils → Port.
- Copiez le code ci-dessus et collez-le dans Arduino IDE.
- Cliquez sur Téléverser pour compiler et téléverser le code vers l'ESP8266 NodeMCU.
- Ouvrez le Moniteur Série (débit en bauds : 115200) pour observer la sortie.
Sortie du Moniteur Série
Connaissances Supplémentaires
L'ESP8266 n'expose qu'environ 11 broches GPIO utilisables, ce qui constitue une contrainte importante comparé aux plus de 30 GPIO disponibles sur l'ESP32. Plusieurs de ces 11 broches sont sensibles au mode de démarrage (GPIO0, GPIO2, GPIO15), ce qui signifie que le niveau logique présent sur ces broches à la mise sous tension détermine la façon dont la puce démarre. Cela limite le nombre de projets nécessitant beaucoup de sorties pouvant être réalisés directement sur l'ESP8266 sans l'aide de périphériques.
Lorsque plus de canaux de sortie sont nécessaires que ce que l'ESP8266 peut fournir nativement, un registre à décalage tel que le 74HC595 est une solution pratique. Un seul 74HC595 fournit 8 lignes de sortie tout en n'utilisant que 3 broches GPIO (données, horloge, verrou). Plusieurs puces 74HC595 peuvent être chaînées pour étendre encore la capacité de sortie sans utiliser de GPIO supplémentaires, ce qui les rend bien adaptées pour piloter des matrices de LED, des bargraphes ou des afficheurs à segments sur des plateformes limitées en broches.
