Arduino UNO Q - DHT22 LCD
Combinez le capteur d'humidité et de température DHT22 (plus précis que le DHT11) avec un écran LCD I2C 16x2 sur Arduino UNO Q pour un moniteur d'environnement professionnel. Ajoutez Bridge et Telegram pour la surveillance à distance et les alertes.
Dans ce tutoriel, vous apprendrez :
- Comment câbler le DHT22 et le LCD I2C 16x2 sur le MCU Arduino UNO Q
- Comment programmer le MCU pour lire le DHT22 et afficher les données sur le LCD
- Comment programmer les côtés Linux (Python) et MCU (C/C++) pour lire les données du capteur via Bridge
- Comment recevoir des alertes Telegram quand la température ou l'humidité dépasse les seuils
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Note d'achat: Une autre option consiste à créer l'écran LCD I2C en associant LCD 1602 Display et PCF8574 I2C Adapter Module.
À Propos du Capteur DHT22
Le DHT22 (aussi connu sous le nom AM2302) est une alternative plus précise au DHT11. Les deux utilisent la même bibliothèque et un code presque identique.
| DHT22 | |
|---|---|
| Tension de fonctionnement | 3,3V à 6V |
| Plage de température | -40°C à 80°C |
| Précision de température | ±0,5°C |
| Plage d'humidité | 0% à 100% |
| Précision d'humidité | ±2% |
| Taux de lecture | 0,5Hz (une fois toutes les 2 secondes) |
Brochage
Capteur DHT22 (4 broches) :
- GND : Connectez à GND (0V)
- VCC : Connectez à 3,3V ou 5V
- DATA : Broche de communication
- NC : Non connecté
Module DHT22 (3 broches) :
- GND : Connectez à GND (0V)
- VCC : Connectez à 3,3V ou 5V
- DATA : Broche de communication (aussi étiquetée OUT ou S)
À Propos de l'Écran LCD
Le LCD I2C 16x2 se connecte via I2C et affiche deux rangées de 16 caractères. La rangée du haut affiche la température et la rangée du bas affiche l'humidité. Adresse I2C par défaut : 0x27.

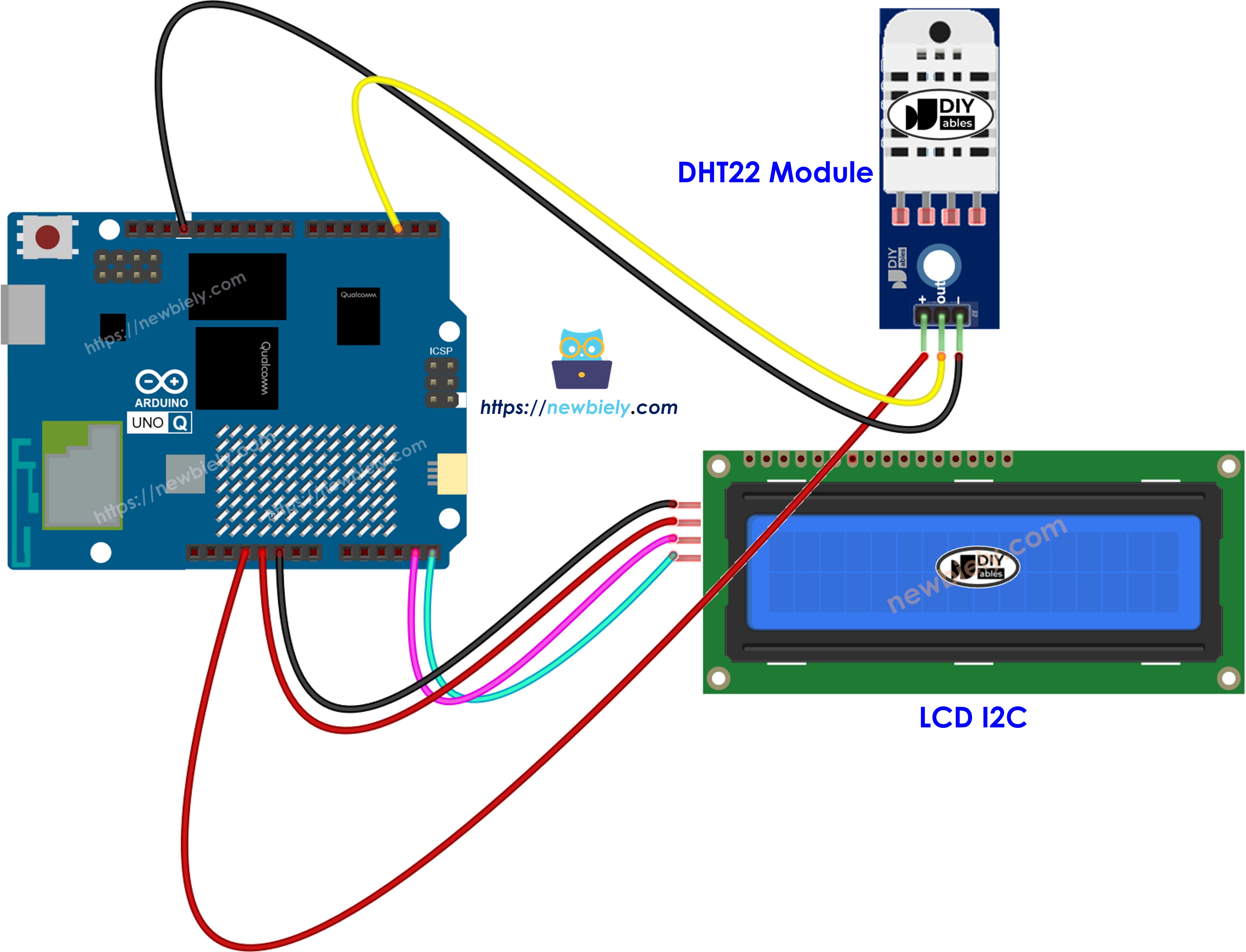

Schéma de Câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
DHT22 vers MCU Arduino UNO Q :
| Broche DHT22 | MCU Arduino UNO Q |
|---|---|
| GND | GND |
| VCC | 3,3V ou 5V |
| DATA | D2 |
LCD I2C vers MCU Arduino UNO Q :
| Broche LCD | MCU Arduino UNO Q |
|---|---|
| GND | GND |
| VCC | 5V |
| SDA | SDA |
| SCL | SCL |
Code Arduino UNO Q
Le MCU lit le DHT22 toutes les 3 secondes, affiche la température et l'humidité sur le LCD, et imprime sur le Moniteur Série.
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-dht22-lcd
*/
#include <DHT.h>
#include <DIYables_LCD_I2C.h>
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
DIYables_LCD_I2C lcd(0x27, 16, 2);
void setup() {
Serial.begin(9600);
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("DHT22 Sensor");
lcd.setCursor(0, 1);
lcd.print("Initializing...");
dht22.begin();
delay(2000); // allow sensor to stabilize
Serial.println("Arduino UNO Q DHT22 + LCD ready");
}
void loop() {
float humidity = dht22.readHumidity();
float tempC = dht22.readTemperature();
float tempF = dht22.readTemperature(true);
if (isnan(humidity) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT22 sensor!");
lcd.setCursor(0, 0);
lcd.print("Sensor Error! ");
delay(3000);
return;
}
lcd.setCursor(0, 0);
lcd.print("T: ");
lcd.print(tempC, 1);
lcd.print((char)223);
lcd.print("C ");
lcd.print(tempF, 1);
lcd.print((char)223);
lcd.print("F ");
lcd.setCursor(0, 1);
lcd.print("Humidity: ");
lcd.print(humidity, 1);
lcd.print("% ");
Serial.print("Humidity: ");
Serial.print(humidity, 1);
Serial.print("% Temp: ");
Serial.print(tempC, 2);
Serial.print("°C / ");
Serial.print(tempF, 2);
Serial.println("°F");
delay(3000);
}
Étapes Rapides
Première utilisation de l'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q avant de continuer.
- Connecter : Câblez le DHT22 et le LCD sur le MCU Arduino UNO Q comme indiqué dans le schéma de câblage.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q.
- Créer une nouvelle application : Cliquez sur Créer une nouvelle application, nommez-la Dht22Lcd, puis cliquez sur Créer.
- Coller le programme : Copiez le code MCU ci-dessus et collez-le dans sketch/sketch.ino.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for DHT sensor library created by Adafruit and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for DIYables LCD I2C created by DIYables.io and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab.
- Regardez la température et l'humidité apparaître sur le LCD toutes les 3 secondes.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q DHT22 + LCD ready
[2026-04-29 09:00:04] Humidity: 55.0% Temp: 26.40°C / 79.52°F
[2026-04-29 09:00:07] Humidity: 55.0% Temp: 26.40°C / 79.52°F
Bridge : Linux + MCU
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-dht22-lcd
*/
#include <DHT.h>
#include <DIYables_LCD_I2C.h>#include "Arduino_RouterBridge.h"
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
DIYables_LCD_I2C lcd(0x27, 16, 2);
float last_humidity = 0.0;
float last_temp_c = 0.0;
float last_temp_f = 0.0;
unsigned long last_read_ms = 0;
void lcd_show(float tempC, float tempF, float humidity) {
lcd.setCursor(0, 0);
lcd.print("T: ");
lcd.print(tempC, 1);
lcd.print((char)223);
lcd.print("C ");
lcd.print(tempF, 1);
lcd.print((char)223);
lcd.print("F ");
lcd.setCursor(0, 1);
lcd.print("Humidity: ");
lcd.print(humidity, 1);
lcd.print("% ");
}
String get_humidity(String arg) {
return String(last_humidity, 1);
}
String get_temp_c(String arg) {
return String(last_temp_c, 2);
}
String get_temp_f(String arg) {
return String(last_temp_f, 2);
}
String clear_lcd(String arg) {
lcd.clear();
Monitor.println("LCD cleared");
return "OK";
}
String get_status(String arg) {
return "Temp: " + String(last_temp_c, 2) + "°C / " + String(last_temp_f, 2) + "°F Humidity: " + String(last_humidity, 1) + "%";
}
void setup() {
Bridge.begin();
Monitor.begin();
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("DHT22 Sensor");
lcd.setCursor(0, 1);
lcd.print("Initializing...");
dht22.begin();
delay(2000); // allow sensor to stabilize
float h = dht22.readHumidity();
float c = dht22.readTemperature();
float f = dht22.readTemperature(true);
if (!isnan(h) && !isnan(c) && !isnan(f)) {
last_humidity = h;
last_temp_c = c;
last_temp_f = f;
lcd_show(c, f, h);
}
Bridge.provide("get_humidity", get_humidity);
Bridge.provide("get_temp_c", get_temp_c);
Bridge.provide("get_temp_f", get_temp_f);
Bridge.provide_safe("clear_lcd", clear_lcd);
Bridge.provide("get_status", get_status);
Monitor.println("Arduino UNO Q DHT22 + LCD Bridge ready");
}
void loop() {
unsigned long now = millis();
if (now - last_read_ms >= 3000) {
last_read_ms = now;
float h = dht22.readHumidity();
float c = dht22.readTemperature();
float f = dht22.readTemperature(true);
if (isnan(h) || isnan(c) || isnan(f)) {
Monitor.println("Failed to read from DHT22 sensor!");
} else {
last_humidity = h;
last_temp_c = c;
last_temp_f = f;
lcd_show(c, f, h);
Monitor.println("Humidity: " + String(h, 1) + "% Temp: " + String(c, 2) + "°C / " + String(f, 2) + "°F");
}
}
}
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-dht22-lcd
*/
from arduino.app_utils import *
import time
def loop():
status = Bridge.call("get_status")
print(status)
time.sleep(3)
App.run(user_loop=loop)
Étapes Rapides
- Connecter : Câblez le DHT22 et le LCD sur l'Arduino UNO Q comme indiqué.
- Créer une nouvelle application : Nommez-la Dht22LcdBridge.
- Coller le programme MCU et le code Python dans leurs fichiers respectifs.
- Téléverser : Cliquez sur Exécuter dans Arduino App Lab.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q DHT22 + LCD Bridge ready
[2026-04-29 09:00:04] Humidity: 55.0% Temp: 26.40°C / 79.52°F
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:04] Temp: 26.40°C / 79.52°F Humidity: 55.0%
Telegram
Surveillez les lectures du DHT22 à distance et recevez des alertes Telegram automatiques.
Programme MCU : Conservez le même programme MCU de la section Bridge précédente.
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-dht22-lcd
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
TEMP_THRESHOLD_C = 35.0
HUMIDITY_THRESHOLD = 80.0
temp_alert_sent = False
humidity_alert_sent = False
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
global temp_alert_sent, humidity_alert_sent
# Auto-alerts
temp_c_str = Bridge.call("get_temp_c")
humidity_str = Bridge.call("get_humidity")
try:
temp_c = float(temp_c_str)
humidity = float(humidity_str)
if temp_c > TEMP_THRESHOLD_C and not temp_alert_sent:
temp_alert_sent = True
temp_f = Bridge.call("get_temp_f")
msg = f"⚠️ High temperature alert: {temp_c_str}°C / {temp_f}°F"
print(msg)
send_message(CHAT_ID, msg)
elif temp_c <= TEMP_THRESHOLD_C:
temp_alert_sent = False
if humidity > HUMIDITY_THRESHOLD and not humidity_alert_sent:
humidity_alert_sent = True
msg = f"⚠️ High humidity alert: {humidity_str}%"
print(msg)
send_message(CHAT_ID, msg)
elif humidity <= HUMIDITY_THRESHOLD:
humidity_alert_sent = False
except ValueError:
pass
# Handle Telegram commands
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q DHT22 + LCD Bot\n"
"/temp - Temperature (°C and °F)\n"
"/humidity - Humidity reading\n"
"/clear - Clear LCD display\n"
"/status - Full sensor status")
elif text == "/temp":
temp_c = Bridge.call("get_temp_c")
temp_f = Bridge.call("get_temp_f")
send_message(chat_id, f"Temperature: {temp_c}°C = {temp_f}°F")
elif text == "/humidity":
result = Bridge.call("get_humidity")
send_message(chat_id, f"Humidity: {result}%")
elif text == "/clear":
result = Bridge.call("clear_lcd")
send_message(chat_id, f"LCD cleared: {result}")
elif text == "/status":
result = Bridge.call("get_status")
send_message(chat_id, result)
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(3)
App.run(user_loop=loop)
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:18] ⚠️ High temperature alert: 36.20°C / 97.16°F
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
Intégration d'OpenClaw
Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.
Idées de Projets
- Moniteur de Qualité d'Air : Enregistrez les lectures du DHT22 dans un fichier CSV Linux toutes les heures et envoyez des résumés journaliers via Telegram
- Thermostat de Serre : Déclenchez automatiquement le chauffage ou la ventilation via Bridge quand la température sort de la plage cible
- Chambre de Serveur : Le LCD affiche les conditions en direct ; Telegram alerte en cas de dépassement des limites critiques
- Journal de Qualité de Stockage : Surveillez les conditions d'entreposage alimentaire avec des alertes automatiques si les conditions dépassent les normes
Mettez-Vous au Défi
- Facile : Ajoutez un caractère degré personnalisé au LCD avec createChar().
- Moyen : Implémentez une commande Telegram /moy retournant la moyenne des 10 dernières lectures.
- Avancé : Construisez un rapport quotidien automatique — min, max et moyenne envoyés chaque jour à Telegram.
