Arduino UNO Q - Interrupteur (Bascule ON/OFF)

Un interrupteur ON/OFF (aussi appelé interrupteur à bascule) reste dans sa position lorsqu'il est basculé — contrairement à un bouton-poussoir qui n'est actif que lorsqu'il est maintenu enfoncé. Dans ce tutoriel, vous apprendrez à lire l'état d'un interrupteur ON/OFF avec l'Arduino UNO Q, à détecter quand il est basculé, et à vérifier son état à distance via Telegram.

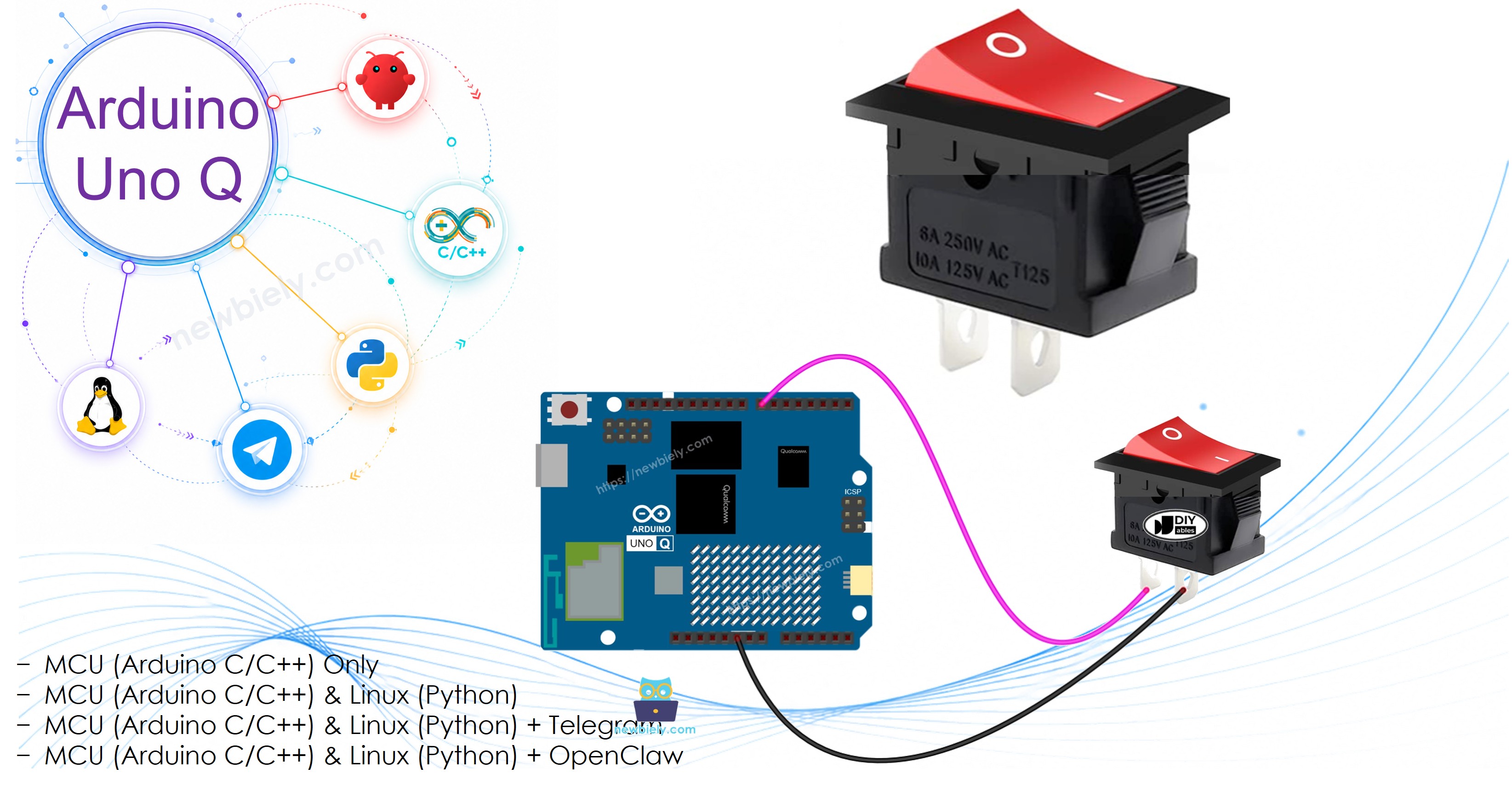

Arduino UNO Q - Interrupteur ON/OFF à Bascule

Matériel Requis

1	×	Arduino UNO Q
1	×	USB Cable for Arduino Uno Q
1	×	ON/OFF Square Interrupteur
1	×	Alternativement: ON/OFF Round Interrupteur
1	×	Alternativement: On/Off Switch Module
1	×	Wires
1	×	Optionnel: Kit gaines thermorétractables
1	×	Optionnel: Fer à souder
1	×	Recommandé: Shield à bornier à vis pour Arduino Uno
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino Uno
1	×	Recommandé: Shield plaque d'essai pour Arduino Uno
1	×	Recommandé: Boîtier pour Arduino Uno
1	×	Recommandé: Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À Propos de l'Interrupteur ON/OFF

Brochage

La plupart des interrupteurs ON/OFF courants ont deux broches — peu importe quelle broche se connecte où.

Fonctionnement

Connectez une broche à GND et l'autre à une broche de l'Arduino UNO Q configurée comme INPUT_PULLUP
Interrupteur ON → la broche lit LOW
Interrupteur OFF → la broche lit HIGH

※ Note:

Comme un bouton-poussoir, un interrupteur ON/OFF nécessite également un anti-rebond. La bibliothèque ezButton gère l'anti-rebond en interne, donc aucun code supplémentaire n'est nécessaire.

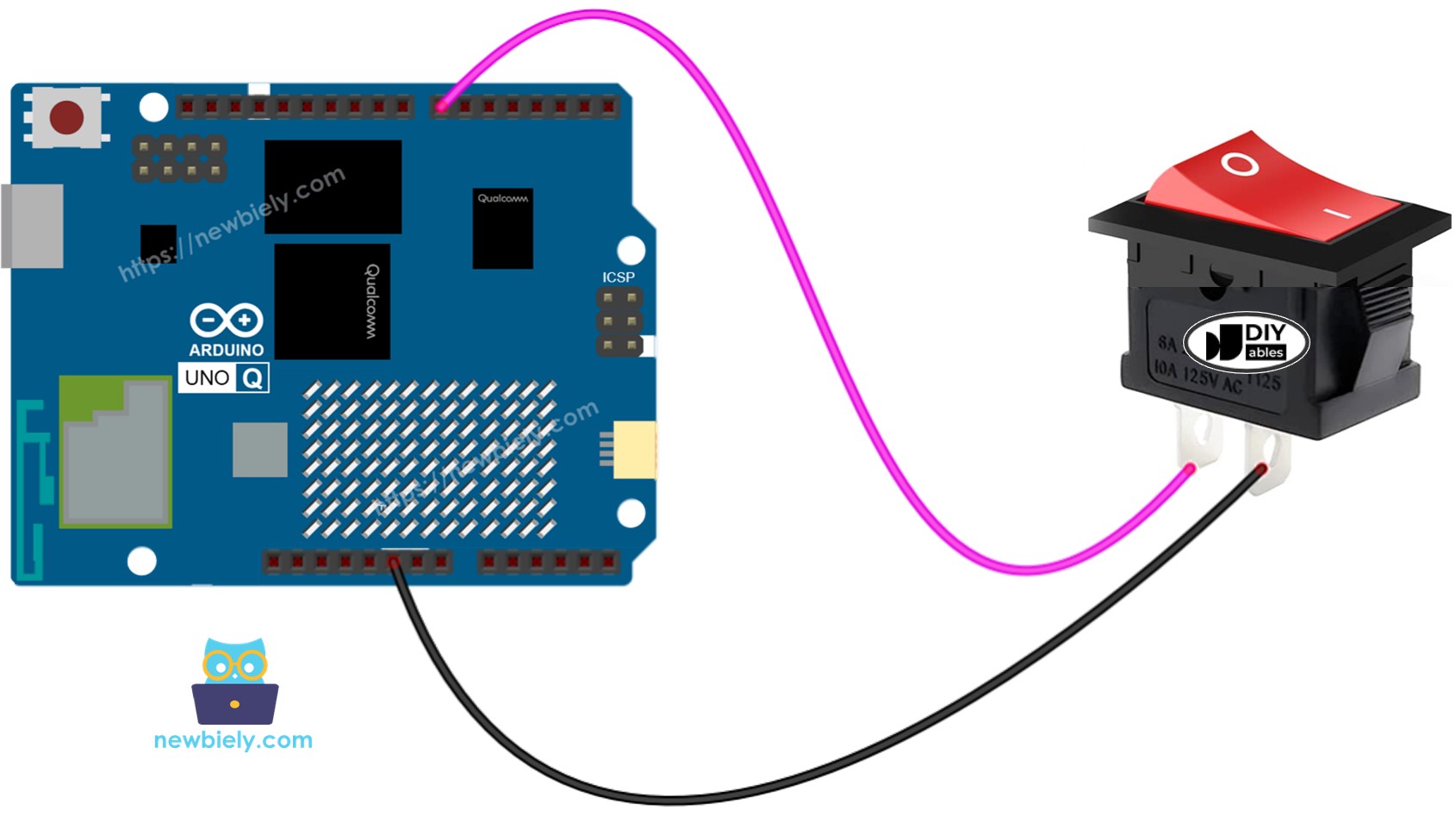

Schéma de Câblage

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Nous recommandons de souder des fils aux broches de l'interrupteur et de couvrir les connexions avec de la gaine thermorétractable pour une connexion fiable et durable.

Code MCU — Interrupteur ON/OFF

L'Arduino UNO Q possède deux processeurs : le MCU STM32 (gère le contrôle matériel en temps réel) et le MPU Qualcomm (exécute Debian Linux). Dans cette section, seul le MCU STM32 est programmé — le côté Linux reste inactif. Une section ultérieure montrera comment les deux processeurs fonctionnent ensemble.

La bibliothèque ezButton gère à la fois l'anti-rebond et la lecture de l'état. Utilisez isPressed() pour détecter la transition OFF→ON et isReleased() pour ON→OFF :

/* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-switch */ #include <ezButton.h> ezButton toggleSwitch(7); // create ezButton object attached to pin 7 void setup() { toggleSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { toggleSwitch.loop(); // MUST call the loop() function first if (toggleSwitch.isPressed()) { // switch just turned ON (OFF → ON transition) // TO DO: add your ON action here } if (toggleSwitch.isReleased()) { // switch just turned OFF (ON → OFF transition) // TO DO: add your OFF action here } int state = toggleSwitch.getState(); if (state == HIGH) { // switch is currently OFF // TO DO: continuous OFF action here } else { // switch is currently ON // TO DO: continuous ON action here } }

※ Note:

Deux cas d'utilisation courants :

Basé sur le niveau : Vérifiez getState() == LOW pour savoir si l'interrupteur est actuellement ON.
Basé sur le front : Utilisez isPressed() pour OFF→ON et isReleased() pour les transitions ON→OFF.

Étapes Rapides

Première utilisation d'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q pour préparer votre environnement de développement avant de continuer.
Câbler l'interrupteur : Connectez une broche à GND et l'autre à la broche 7 selon le schéma de câblage.
Connecter : Branchez l'Arduino UNO Q à votre ordinateur avec un câble USB-C.
Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q.
Créer une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.

Créer une nouvelle application dans Arduino App Lab sur Arduino UNO Q

Donnez un nom à l'application, par exemple : DIYables_Switch
Cliquez sur Créer pour confirmer.
Vous verrez un ensemble de dossiers et fichiers générés dans votre nouvelle application.

Dossiers et fichiers de l'application Arduino App Lab sur Arduino UNO Q

Trouvez le fichier sketch/sketch.ino — c'est ici que vous collerez le sketch MCU.

Coller le sketch : Copiez le code MCU ci-dessus et collez-le dans le fichier sketch. Laissez les autres fichiers par défaut.

Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.

Add sketch library in Arduino App Lab on Arduino UNO Q

Search for ezButton created by ArduinoGetStarted.com and click the Install button.

My Apps

Examples

Bricks

AI Models

Learn

Settings

My Apps / DIYables Apps

Run

Bricks

No bricks added...

Sketch Libraries

No sketch libra...

Files

python

sketch

.gitignore

README.md

app.yaml

sketch.ino

Search for Arduino_RouterBridge created by Arduino and click the Install button.

My Apps

Examples

Bricks

AI Models

Learn

Settings

My Apps / DIYables Apps

Run

Bricks

No bricks added...

Sketch Libraries

No sketch libra...

Files

python

sketch

.gitignore

README.md

app.yaml

sketch.ino

Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab pour compiler et téléverser vers le STM32.

Cliquez sur le bouton Exécuter dans Arduino App Lab sur Arduino UNO Q

Basculez l'interrupteur entre ON et OFF. L'état de l'interrupteur et les transitions sont enregistrés via le Bridge Monitor dans la section suivante.
Conseil Pro : Ajoutez votre propre code dans chaque bloc — par exemple, allumez une LED quand l'interrupteur est ON et éteignez-la quand il est OFF.

Programmation Bridge Linux + MCU

L'Arduino UNO Q possède deux processeurs qui fonctionnent ensemble : le MPU (Qualcomm, exécute Debian Linux) et le MCU (STM32, exécute Zephyr OS avec votre sketch Arduino). Ils communiquent via RPC grâce à la bibliothèque Arduino_RouterBridge — jamais via des ports série bruts.

L'interrupteur est connecté au MCU (STM32) — câblé à une broche d'entrée numérique sur le STM32. Le MCU lit et effectue l'anti-rebond de l'interrupteur à l'aide de la bibliothèque ezButton.
Le MPU ne peut pas lire l'interrupteur directement — il doit demander l'état au MCU via Bridge.call(). Le MCU répond immédiatement.
Le MPU dispose du Wi-Fi — parce que le MPU exécute Debian Linux complet avec Wi-Fi, il peut signaler l'état de l'interrupteur via Telegram à la demande.
Communication : Bridge.call() côté Linux invoque les fonctions Bridge.provide() côté MCU
⚠️ Réservé : /dev/ttyHS1 (Linux) et Serial1 (MCU) sont utilisés par le routeur Arduino — ne les ouvrez jamais directement

En résumé : Le MPU demande l'état de l'interrupteur → le MCU lit la broche → le MCU signale ON ou OFF → le MPU enregistre ou transfère.

Sketch MCU — interrupteur avec Bridge et sortie Monitor :

/* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-switch */ #include "Arduino_RouterBridge.h" #include <ezButton.h> ezButton toggleSwitch(7); void get_switch_state() { int state = toggleSwitch.getState(); if (state == HIGH) Monitor.println("Switch: OFF"); else Monitor.println("Switch: ON"); } void setup() { toggleSwitch.setDebounceTime(50); Bridge.begin(); Monitor.begin(); Bridge.provide("get_switch_state", get_switch_state); Monitor.println("ON/OFF Switch Bridge ready"); } void loop() { toggleSwitch.loop(); if (toggleSwitch.isPressed()) Monitor.println("Switch: OFF -> ON"); if (toggleSwitch.isReleased()) Monitor.println("Switch: ON -> OFF"); }

Script Python (Arduino App Lab) — interroger l'état de l'interrupteur depuis Linux :

Note : Assurez-vous que Bridge.begin() est appelé dans le sketch MCU et que le sketch est téléversé avant d'exécuter le script Python côté Linux.
⚠️ Avertissement : N'ouvrez jamais directement /dev/ttyHS1 (sur Linux) ou n'utilisez pas Serial1 (sur MCU) dans votre code — ceux-ci sont réservés par le routeur Arduino et y accéder cassera le Bridge.

Étapes Rapides

Téléverser le sketch MCU : Ouvrez Arduino App Lab, créez une nouvelle application, collez le sketch MCU Bridge ci-dessus dans sketch/sketch.ino, installez les bibliothèques ezButton et Arduino_RouterBridge, et cliquez sur Exécuter.
Ajouter le script Python : Collez le code Python ci-dessus dans l'onglet Python de la même application.
Exécuter l'application : Cliquez sur Exécuter — le côté Python interroge l'état de l'interrupteur toutes les 2 secondes.
Basculez l'interrupteur entre ON et OFF.
Vérifiez la console : Ouvrez l'onglet Console → sous-onglet MCU Monitor pour voir les transitions enregistrées en temps réel.

Sortie de la Console App Lab

sketch.ino

1#include "Arduino_RouterBridge.h"

Serial Monitor

Python

Message (Enter to send a message to "Newbiely" on usb(2820070321))

ON/OFF Switch Bridge ready Switch: OFF -> ON Switch: ON -> OFF Switch: OFF -> ON

Intégration Telegram

Vérifiez l'état actuel de l'interrupteur à distance depuis n'importe où via Telegram.

Si vous n'avez pas encore de bot Telegram, consultez Arduino UNO Q - Bot Telegram pour obtenir votre token de bot avant de continuer.

Sketch MCU : Conservez le même sketch MCU de la section Bridge précédente — aucune modification nécessaire. Assurez-vous qu'il est déjà téléversé et en cours d'exécution sur le STM32 avant de continuer.

Script Python (Arduino App Lab) — bot Telegram pour l'état de l'interrupteur :

/* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-switch */ from arduino.app_utils import * import requests import time BOT_TOKEN = "YOUR_BOT_TOKEN" API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}" last_update_id = 0 def send_message(chat_id, text): requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text}) def get_updates(): global last_update_id resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5}) return resp.json().get("result", []) def loop(): global last_update_id updates = get_updates() for update in updates: last_update_id = update["update_id"] msg = update.get("message", {}) chat_id = msg.get("chat", {}).get("id") text = msg.get("text", "").strip() if text == "/state": state = Bridge.call("get_switch_state") send_message(chat_id, f"Switch is currently: {state}") else: send_message(chat_id, "Commands:\n/state — check switch state (ON or OFF)") time.sleep(1) App.run(user_loop=loop)

Note : Remplacez YOUR_BOT_TOKEN par le token obtenu de @BotFather sur Telegram.
Envoyez /state pour vérifier si l'interrupteur est actuellement ON ou OFF.

Étapes Rapides

Téléverser le sketch MCU : Utilisez le sketch MCU Bridge de la section précédente (téléversez-le d'abord s'il ne l'est pas déjà).
Coller le script Telegram : Copiez le code Python ci-dessus dans l'onglet Python de votre application dans Arduino App Lab.
Définir votre token : Remplacez YOUR_BOT_TOKEN dans le script par votre vrai token de bot.
Exécuter l'application : Cliquez sur Exécuter — le bot commence à écouter les messages Telegram.
Testez : Basculez l'interrupteur ON, puis envoyez /state — confirmez qu'il lit "ON".

Sortie de la Console App Lab

sketch.ino

1#include "Arduino_RouterBridge.h"

Serial Monitor

Python

[2026-04-29 12:00:01] Telegram: /state [2026-04-29 12:00:01] Switch is currently: ON [2026-04-29 12:03:20] Telegram: /state [2026-04-29 12:03:20] Switch is currently: OFF

ArduinoBot

bot

Today

/state

10:15 AM ✓✓

Switch is currently: ON

10:16 AM

/state

10:17 AM ✓✓

Switch is currently: OFF

10:18 AM

Intégration d'OpenClaw

Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.

Idées d'Applications/Projets

Interrupteur de mode signalé par Telegram : Utilisez un interrupteur physique pour basculer entre deux modes de fonctionnement — vérifiez quel mode est actif via Telegram
Moniteur d'appareil à distance : Câblez un interrupteur à un relais qui contrôle un appareil — vérifiez l'état ON/OFF à distance
Portail de sécurité : Basculez l'interrupteur pour armer ou désarmer une alerte basée sur des capteurs — Telegram signale l'état armé actuel
Alimentation de banc de labo : Utilisez l'interrupteur pour activer/désactiver un ensemble de sorties — surveillez depuis Telegram
Déclencheur domotique : Basculez un interrupteur pour démarrer ou arrêter une tâche planifiée exécutée côté Linux du MPU

Défiez-Vous

Facile : Ajoutez une LED au circuit qui s'allume quand l'interrupteur est ON et s'éteint quand il est OFF
Moyen : Étendez le sketch Bridge pour suivre combien de fois l'interrupteur a été basculé et exposez le compteur via get_toggle_count()
Avancé : Construisez un bot Telegram qui envoie automatiquement un message chaque fois que l'état de l'interrupteur change — utilisez une boucle de surveillance en arrière-plan en Python

Références des Fonctions

Tutoriels connexes
