Arduino UNO Q - Afficheur 7 segments à 4 chiffres 74HC595
Vous souhaitez afficher des nombres sur un afficheur LED compact à 4 chiffres avec votre Arduino UNO Q ? Ce tutoriel accessible aux débutants vous montre comment utiliser un afficheur 7 segments à 4 chiffres 74HC595 avec Arduino UNO Q — étape par étape.
Dans ce tutoriel, vous apprendrez :
- Ce qu'est un afficheur 7 segments à 4 chiffres 74HC595 et son fonctionnement
- Comment câbler l'afficheur 74HC595 sur l'Arduino UNO Q
- Comment programmer le MCU (code Arduino C/C++) pour afficher des entiers, des flottants et des valeurs de comptage
- Comment programmer côté Linux (Python) et côté MCU (C/C++) pour contrôler l'afficheur à distance via Bridge
- Comment envoyer des messages Telegram à l'Arduino UNO Q pour mettre à jour l'afficheur 7 segments
- Comment utiliser OpenClaw sur Arduino UNO Q pour contrôler l'afficheur 7 segments
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À Propos de l'Afficheur 7 Segments à 4 Chiffres 74HC595
L'afficheur 7 segments à 4 chiffres basé sur le 74HC595 combine quatre modules LED à chiffres avec un registre à décalage, ce qui vous permet de contrôler les quatre chiffres avec seulement 3 broches MCU.
Caractéristiques principales :
- Chiffres : 4 chiffres, chacun avec 7 segments LED + point décimal
- Registre à décalage : 74HC595 — données transmises en série sur 3 fils
- Interface : similaire à SPI (SCLK, RCLK, DIO) — simple et efficace
- Alimentation : compatible 3,3V ou 5V
- Bibliothèque : DIYables_4Digit7Segment_74HC595 — prend en charge l'affichage d'entiers, de flottants, de texte, de températures et d'heures
- Multiplexage : la bibliothèque gère le multiplexage des chiffres — appelez display.loop() fréquemment pour maintenir l'affichage actualisé
Brochage
| Broche | Fonction | Description |
|---|---|---|
| SCLK (SH_CP) | Horloge série | Signal d'horloge pour le décalage des données |
| RCLK (ST_CP) | Horloge de registre | Verrou pour transférer les données aux sorties |
| DIO (DS) | Entrée de données | Données série envoyées dans le registre à décalage |
| VCC | Alimentation | 3,3V ou 5V |
| GND | Masse | Masse commune |

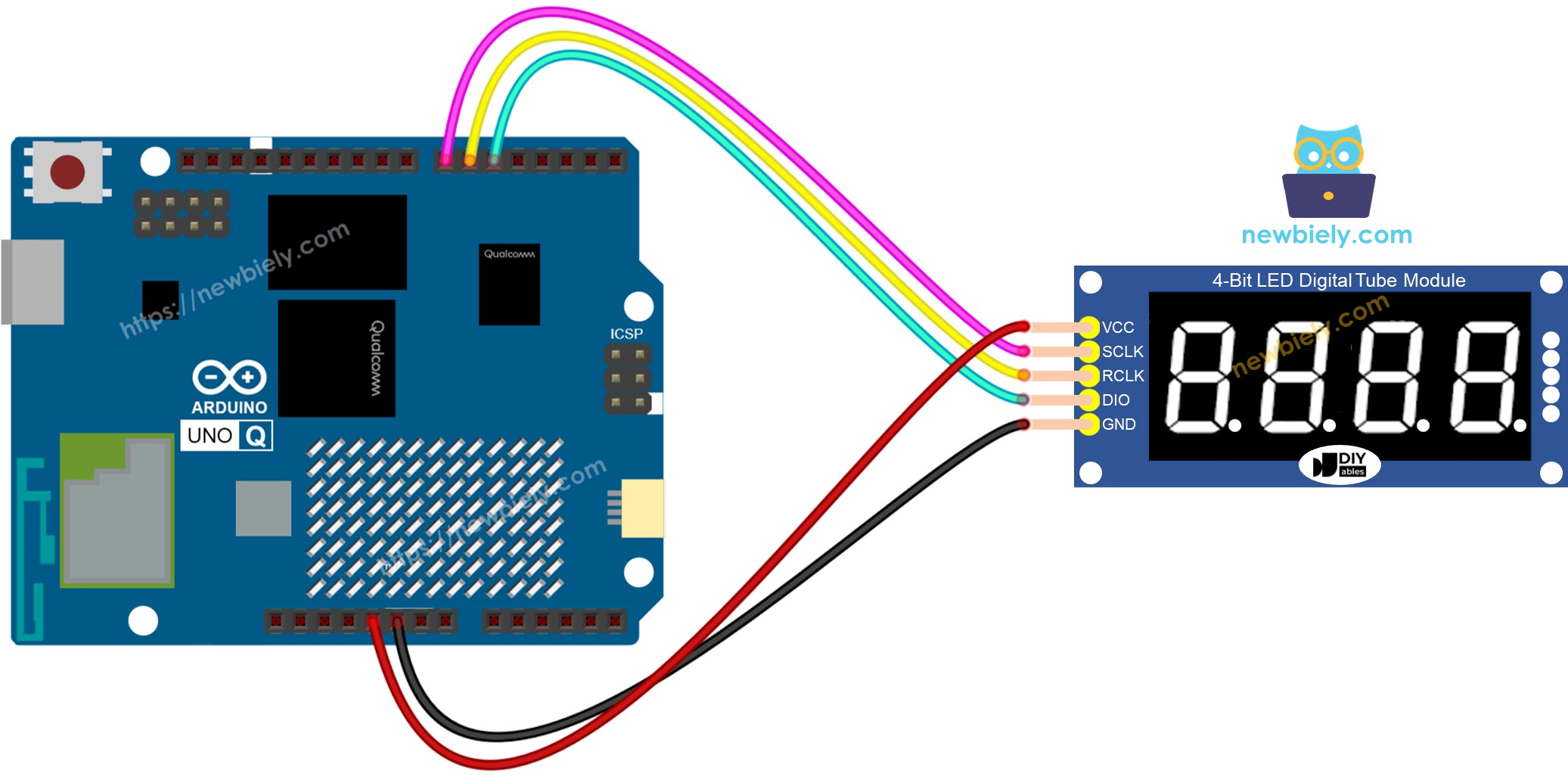

Schéma de Câblage
Connectez l'afficheur 7 segments à 4 chiffres 74HC595 au MCU de l'Arduino UNO Q comme indiqué :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
| Broche de l'afficheur 74HC595 | Broche MCU Arduino UNO Q | Description |
|---|---|---|
| SCLK | D7 | Horloge série |
| RCLK | D6 | Horloge de registre / verrou |
| DIO | D5 | Entrée de données |
| VCC | 5V | Alimentation |
| GND | GND | Masse |
Code Arduino UNO Q
L'Arduino UNO Q dispose de deux processeurs fonctionnant ensemble :
- Le MCU STM32 pilote directement l'afficheur 7 segments 74HC595 via les broches numériques — il gère tout le multiplexage
- Le MPU Qualcomm exécute Debian Linux et gère le Wi-Fi, Python et la connectivité cloud
- Dans cette section, seul le MCU est programmé — le côté Linux reste inactif. Une section ultérieure montre comment les deux processeurs fonctionnent ensemble via Bridge.
Le programme ci-dessous compte de 0 à 9999 sur l'afficheur 7 segments, en incrémentant d'une unité par seconde.
Important : Appelez toujours display.loop() dans la fonction loop() d'Arduino. La bibliothèque l'utilise pour multiplexer les 4 chiffres. N'utilisez jamais delay() directement — utilisez plutôt display.delay().
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
#define SCLK_PIN 7 // MCU pin connected to SCLK of 74HC595 7-segment display
#define RCLK_PIN 6 // MCU pin connected to RCLK of 74HC595 7-segment display
#define DIO_PIN 5 // MCU pin connected to DIO of 74HC595 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
int count = 0;
unsigned long lastUpdate = 0;
void setup() {
display.begin();
display.print(0);
}
void loop() {
display.loop(); // Must be called frequently to refresh the display
if (millis() - lastUpdate >= 1000) {
lastUpdate = millis();
count++;
if (count > 9999)
count = 0;
display.print(count);
}
}
Étapes Rapides
Première utilisation de l'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q pour préparer votre environnement de développement avant de continuer.
- Connecter : Câblez l'afficheur 74HC595 sur l'Arduino UNO Q comme indiqué, puis branchez le câble USB-C.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q — cela peut prendre plusieurs minutes au premier lancement.
- Créer une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.
- Donnez un nom à l'application, par exemple : DIYables_7Seg74HC595
- Cliquez sur Créer pour confirmer.
- Un ensemble de dossiers et de fichiers sera généré dans votre nouvelle application.
- Trouvez le fichier sketch/sketch.ino — c'est là que vous collerez le programme MCU.
Coller le programme : Copiez le code MCU ci-dessus et collez-le dans ce fichier de programme. Laissez les autres fichiers par défaut.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for DIYables_4Digit7Segment_74HC595 created by DIYables.io and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab pour compiler et téléverser sur le STM32.
Votre afficheur 7 segments commencera à compter de 0 à 9999, en incrémentant d'une unité par seconde !
- Conseil : Si votre afficheur montre des caractères brouillés, essayez de passer false comme 4e argument du constructeur : DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN, false) — cela passe de l'anode commune (par défaut) au mode cathode commune.
Bridge : Linux + MCU
Cette section montre comment programmer les deux processeurs de l'Arduino UNO Q afin que le côté Linux puisse contrôler l'afficheur 7 segments à distance :
- L'afficheur 7 segments 74HC595 est connecté au MCU (STM32) — le MCU gère tout le multiplexage des chiffres
- Le MPU ne peut pas contrôler l'afficheur directement — il doit demander au MCU de mettre à jour les valeurs via Bridge.call()
- Le MPU dispose du Wi-Fi — exécutant Debian Linux complet, il peut se connecter à Internet et envoyer des mises à jour d'affichage à distance
- Arduino_RouterBridge permet une communication RPC entre les deux processeurs
- ⚠️ /dev/ttyHS1 (Linux) et Serial1 (MCU) sont RÉSERVÉS par le routeur — ne les ouvrez jamais dans votre code utilisateur
En résumé : Le MCU pilote l'afficheur 7 segments → le MPU envoie les valeurs → le MPU peut mettre à jour l'afficheur depuis n'importe où sur Internet.
Code MCU (Bridge)
Remarque : Dans le programme Bridge, display.loop() est appelé dans la loop() d'Arduino pour maintenir l'afficheur actualisé — cela est nécessaire pour l'afficheur 7 segments multiplexé et n'interfère pas avec la communication Bridge.
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-74hc595-4-digit-7-segment-display
*/
#include "Arduino_RouterBridge.h"
#include <DIYables_4Digit7Segment_74HC595.h>
#define SCLK_PIN 7
#define RCLK_PIN 6
#define DIO_PIN 5
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
String current_value = "";
void display_number(String text) {
int number = text.toInt();
current_value = text;
display.print(number);
Monitor.println("7SEG: " + text);
}
void display_float(String text) {
float value = text.toFloat();
current_value = text;
display.print(value, 1);
Monitor.println("7SEG float: " + text);
}
void clear_display() {
current_value = "";
display.print(0);
Monitor.println("7SEG cleared");
}
String get_status() {
if (current_value == "")
return "Display shows: 0";
return "Display shows: " + current_value;
}
void setup() {
Bridge.begin();
Monitor.begin(9600);
display.begin();
display.print(0);
Bridge.provide_safe("display_number", display_number);
Bridge.provide_safe("display_float", display_float);
Bridge.provide_safe("clear_display", clear_display);
Bridge.provide("get_status", get_status);
}
void loop() {
display.loop(); // Keep refreshing the 7-segment display
}
Code Python (Bridge)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-74hc595-4-digit-7-segment-display
*/
from arduino.app_utils import *
import time
def loop():
result = Bridge.call("display_number", "1234")
print(result)
time.sleep(3)
result = Bridge.call("display_float", "26.5")
print(result)
time.sleep(3)
result = Bridge.call("display_number", "-42")
print(result)
time.sleep(3)
result = Bridge.call("clear_display")
print(result)
time.sleep(2)
result = Bridge.call("get_status")
print(result)
time.sleep(2)
App.run(user_loop=loop)
Étapes Rapides
- Connecter : Câblez l'afficheur 74HC595 sur l'Arduino UNO Q et branchez le câble USB-C.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez que la carte soit détectée.
- Créer une nouvelle application : Cliquez sur Créer une nouvelle application, nommez-la DIYables_7Seg74HC595Bridge, puis cliquez sur Créer.
- Coller le programme MCU : Copiez le code MCU Bridge ci-dessus et collez-le dans sketch/sketch.ino.
- Coller le code Python : Copiez le code Python Bridge ci-dessus et collez-le dans le fichier Python de l'application.
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] 7SEG: 1234
[2026-04-29 09:00:04] 7SEG float: 26.5
[2026-04-29 09:00:07] 7SEG: -42
[2026-04-29 09:00:09] 7SEG cleared
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] OK
[2026-04-29 09:00:04] OK
[2026-04-29 09:00:07] OK
[2026-04-29 09:00:09] OK
[2026-04-29 09:00:11] Display shows: 0
Telegram
Contrôlez l'afficheur 7 segments 74HC595 depuis n'importe où via Telegram. Envoyez un nombre depuis votre téléphone et l'afficheur se met à jour instantanément.
Programme MCU : Conservez le même programme MCU de la section Bridge précédente.
Code Python (Telegram)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-74hc595-4-digit-7-segment-display
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception:
pass
return []
def send_message(text):
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/sendMessage"
requests.post(url, data={"chat_id": CHAT_ID, "text": text})
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
message = update.get("message", {})
text = message.get("text", "")
if text.startswith("/number "):
number = text[8:].strip()
result = Bridge.call("display_number", number)
send_message(result)
elif text.startswith("/float "):
value = text[7:].strip()
result = Bridge.call("display_float", value)
send_message(result)
elif text == "/clear":
result = Bridge.call("clear_display")
send_message(result)
elif text == "/status":
result = Bridge.call("get_status")
send_message(result)
elif text == "/start":
send_message("Commands:\n/number <value> - Show integer on display\n/float <value> - Show float on display\n/clear - Clear the display\n/status - Get current display value")
App.run(user_loop=loop)
Étapes Rapides
- Remplacez YOUR_TELEGRAM_BOT_TOKEN par votre vrai token de bot obtenu depuis BotFather.
- Remplacez YOUR_CHAT_ID par votre identifiant de chat Telegram.
- Collez ce code Python dans le fichier Python de votre application (conservez le même programme MCU).
- Cliquez sur le bouton Exécuter. Ouvrez Telegram et envoyez des commandes à votre bot.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:15:00] Waiting for Telegram messages...
[2026-04-29 09:15:08] Received: /number 2025
[2026-04-29 09:15:22] Received: /float 23.4
[2026-04-29 09:15:40] Received: /status
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
Intégration d'OpenClaw
Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.
Idées de Projets
Vous pouvez réaliser de nombreux projets utiles avec un afficheur 7 segments 74HC595 et l'Arduino UNO Q :
- Compteur à distance : Envoyez une valeur de comptage à l'afficheur via Telegram — utile pour des compteurs de production ou de taux de participation
- Affichage de température en direct : Récupérez la température d'un capteur sur le MCU et affichez-la sur l'afficheur 7 segments via Bridge
- Minuterie de compte à rebours : Python envoie une valeur de départ via Bridge, et le MCU effectue le compte à rebours jusqu'à zéro sur l'afficheur
- Horloge Internet : Python récupère l'heure actuelle via NTP et l'envoie au MCU pour l'afficher au format HH.MM
- Afficheur de score : Utilisez Telegram pour mettre à jour un score en direct sur l'afficheur 7 segments pour des jeux ou des compétitions
Mettez-Vous au Défi
Prêt à aller plus loin avec l'afficheur 7 segments 74HC595 sur Arduino UNO Q ? Essayez ces défis :
- Facile : Modifiez le programme MCU pour afficher 88.88 au démarrage, en utilisant la méthode d'affichage flottant avec un point décimal.
- Moyen : Utilisez le Bridge pour implémenter une commande Telegram /count <début> <fin> qui fait compter l'afficheur de <début> à <fin> par intervalles d'une seconde.
- Avancé : Construisez un chronomètre contrôlé par Telegram : /start commence le comptage en secondes sur l'afficheur, /stop le fige, et /reset le remet à zéro.
