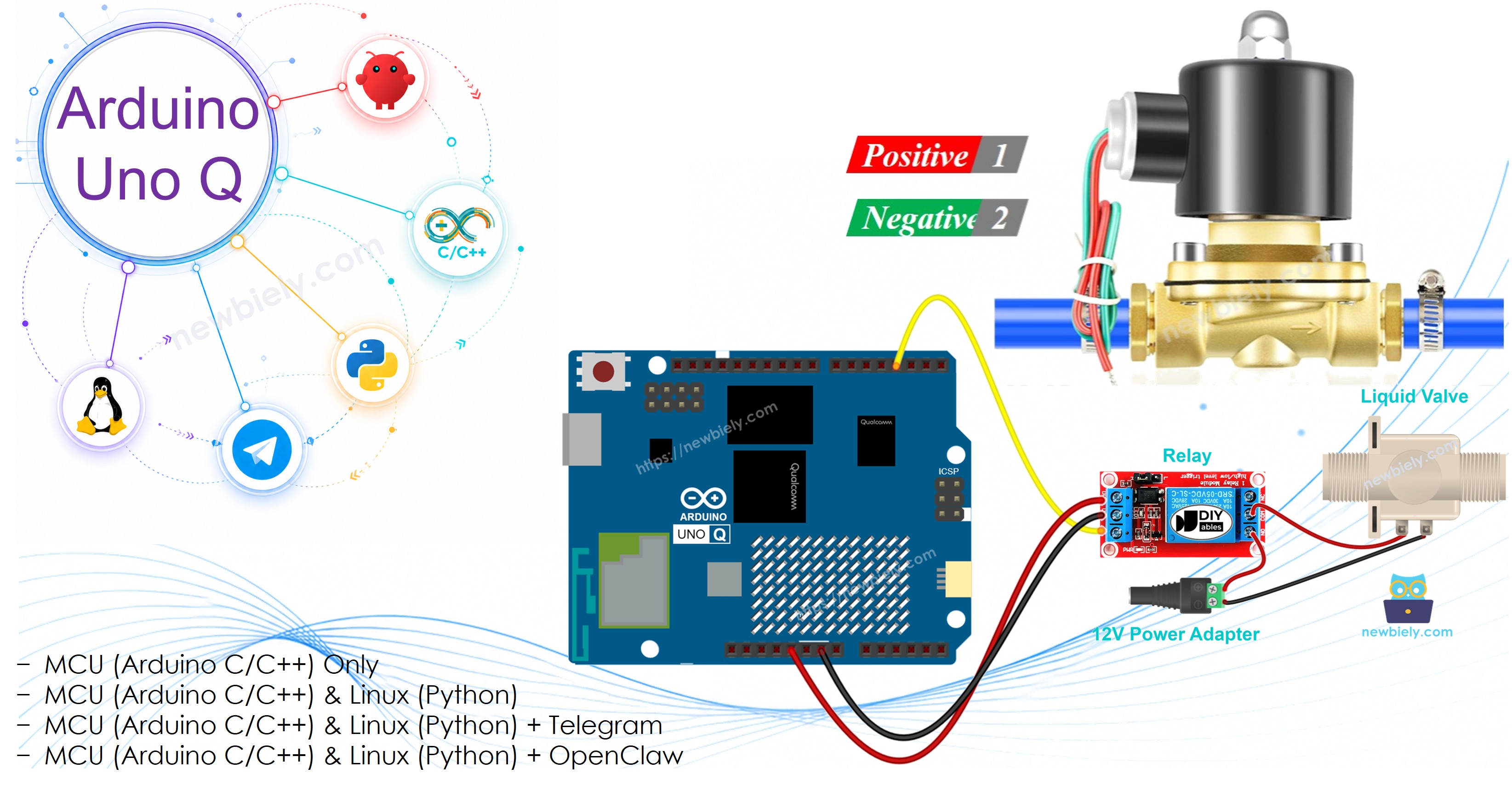

Arduino UNO Q - Vanne d'Eau/Liquide
Une vanne solénoïde d'eau/liquide contrôle le débit d'eau, d'huile ou d'autres liquides. Elle s'ouvre lorsque 12V est appliqué et se ferme lorsque l'alimentation est coupée. L'Arduino UNO Q la contrôle via un relais. Avec Bridge et Telegram, vous pouvez ouvrir et fermer la vanne à distance depuis n'importe où.
Dans ce tutoriel, vous apprendrez :
- Ce qu'est une vanne solénoïde d'eau/liquide et comment elle fonctionne
- Comment câbler la vanne et le relais au MCU de l'Arduino UNO Q
- Comment programmer le MCU pour ouvrir et fermer la vanne
- Comment utiliser Bridge pour contrôler la vanne depuis le côté Linux (Python)
- Comment ouvrir et fermer la vanne à distance via Telegram sur Arduino UNO Q
- Comment utiliser OpenClaw sur Arduino UNO Q avec la vanne d'eau
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À Propos de la Vanne d'Eau/Liquide
Brochage
Une vanne solénoïde possède deux connexions filaires :
- Fil positif (+) rouge : Connecter à 12V DC via le relais
- Fil négatif (-) noir : Connecter à GND de l'alimentation 12V DC
Fonctionnement
- Quand 12V est appliqué → le solénoïde s'ouvre → le liquide peut s'écouler
- Quand l'alimentation est coupée → le solénoïde se ferme → le débit de liquide s'arrête
※ Note:
Certaines vannes nécessitent une pression minimale du fluide pour s'ouvrir complètement après application des 12V. De plus, certaines vannes sont directionnelles — vérifiez la flèche de débit sur le corps. La vanne ne doit JAMAIS être connectée directement à une broche de l'Arduino UNO Q. Utilisez toujours un relais pour commuter l'alimentation 12V.
Comment Contrôler la Vanne
Le MCU de l'Arduino UNO Q contrôle un relais qui commute l'alimentation 12V vers la vanne solénoïde :
- Broche relais HIGH → relais fermé → 12V vers vanne → vanne OUVERTE
- Broche relais LOW → relais ouvert → pas d'alimentation vers vanne → vanne FERMÉE

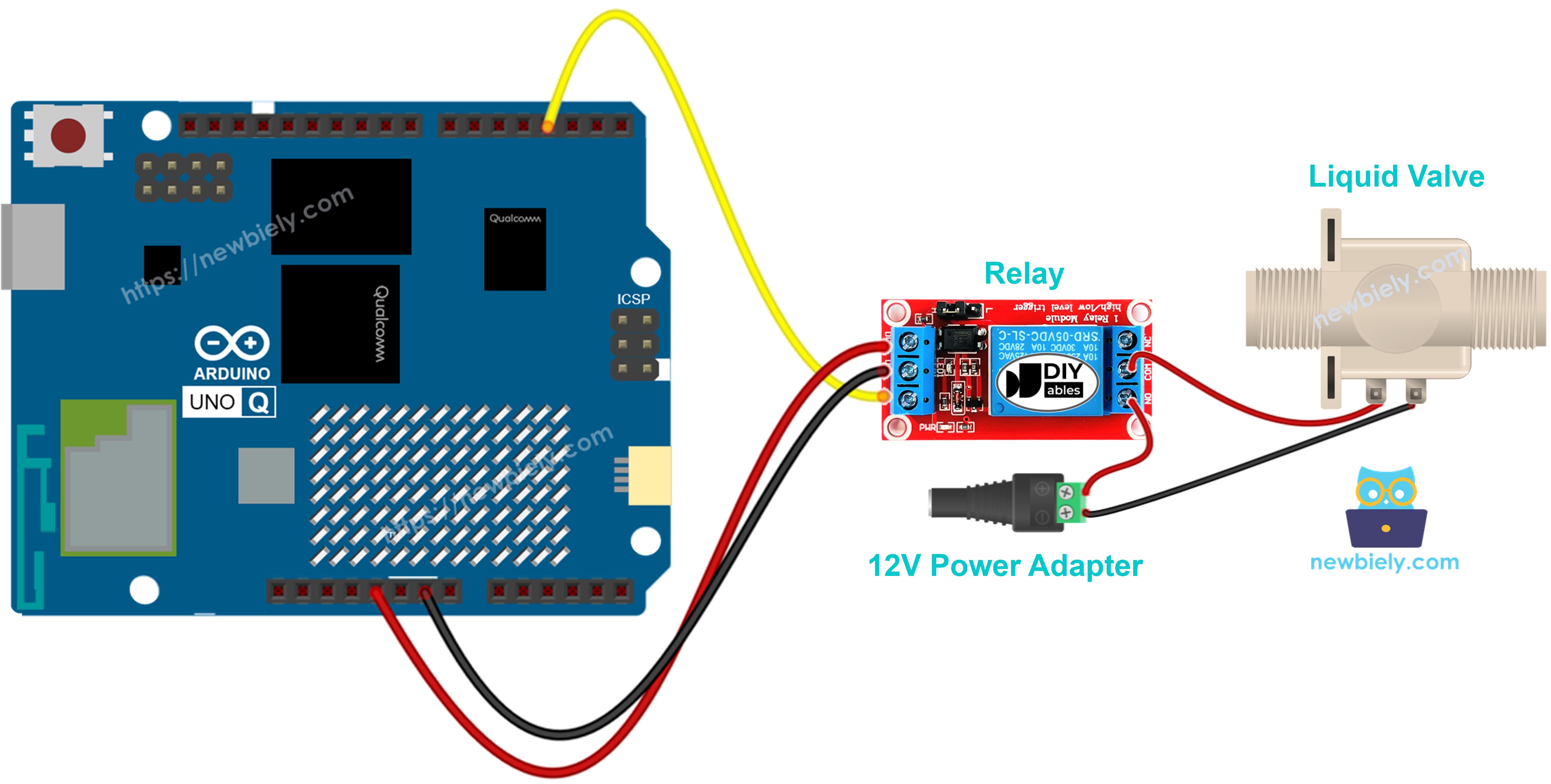

Schéma de Câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Connectez la broche IN du module relais à la broche MCU D3. Connectez les bornes COM et NO du relais entre l'alimentation 12V et la vanne solénoïde. Connectez VCC du relais à 5V et GND à GND.
| Relay Pin | Arduino UNO Q MCU |
|---|---|
| GND | GND |
| VCC | 5V |
| IN | D3 |
Comment Programmer pour la Vanne d'Eau
- Configurer la broche du relais en sortie :
pinMode(RELAY_PIN, OUTPUT);
- Ouvrir et fermer la vanne :
digitalWrite(RELAY_PIN, HIGH); // open valve
delay(5000);
digitalWrite(RELAY_PIN, LOW); // close valve
delay(5000);
Code Arduino UNO Q
L'Arduino UNO Q dispose de deux processeurs fonctionnant ensemble :
- Le MCU STM32 contrôle le relais qui commute l'alimentation 12V vers la vanne solénoïde
- Le MPU Qualcomm exécute Debian Linux et gère le Wi-Fi, Python et la connectivité cloud
- Dans cette section, seul le MCU est programmé — le côté Linux reste inactif. Une section ultérieure montre comment les deux processeurs fonctionnent ensemble via Bridge.
Ce code ouvre la vanne pendant 5 secondes, puis la ferme — en se répétant en continu.
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-water-liquid-valve
*/
// This code opens and closes the water/liquid valve every 5 seconds.
// The valve requires a 12V power supply and is controlled through a relay.
// HIGH = valve OPEN, LOW = valve CLOSED
#define RELAY_PIN 3 // The Arduino UNO Q MCU pin connected to the relay IN pin
void setup() {
Serial.begin(9600);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Arduino UNO Q Water/Liquid Valve ready");
}
void loop() {
Serial.println("Valve: OPEN");
digitalWrite(RELAY_PIN, HIGH); // open valve
delay(5000);
Serial.println("Valve: CLOSED");
digitalWrite(RELAY_PIN, LOW); // close valve
delay(5000);
}
Étapes Rapides
Première utilisation de l'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q avant de continuer.
- Connectez : Câblez la vanne solénoïde, le relais et l'alimentation 12V à l'Arduino UNO Q MCU comme indiqué dans le schéma de câblage.
- Ouvrez Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q.
- Créez une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.
- Donnez un nom à l'application, par exemple : WaterValve
- Cliquez sur Créer pour confirmer.
- Collez le code : Copiez le code MCU ci-dessus et collez-le dans sketch/sketch.ino. Gardez les autres fichiers par défaut.
- Aucune bibliothèque requise — utilise uniquement la fonction intégrée digitalWrite().
- Téléversez : Cliquez sur le bouton Exécuter dans Arduino App Lab.
- Observez la vanne alternant entre ouvert et fermé toutes les 5 secondes. Vous pouvez entendre le clic du solénoïde s'enclencher.
Sortie Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Water/Liquid Valve ready
[2026-04-29 09:00:01] Valve: OPEN
[2026-04-29 09:00:06] Valve: CLOSED
[2026-04-29 09:00:11] Valve: OPEN
[2026-04-29 09:00:16] Valve: CLOSED
Bridge : Linux + MCU
Cette section montre comment programmer les deux processeurs de l'Arduino UNO Q afin que le côté Linux puisse ouvrir et fermer la vanne via Bridge :
- La vanne solénoïde est connectée au MCU via relais — le MCU contrôle la broche de sortie du relais
- Le MPU ne peut pas contrôler le relais directement — il appelle des fonctions Bridge pour ouvrir ou fermer la vanne
- Le MPU dispose du Wi-Fi — exécutant Debian Linux complet, il peut accepter des commandes de Telegram ou de tout service web et les traduire en actions de contrôle de vanne
- Arduino_RouterBridge active la communication RPC entre les deux processeurs
- ⚠️ /dev/ttyHS1 (Linux) et Serial1 (MCU) sont RÉSERVÉS par le routeur — ne les ouvrez jamais dans le code utilisateur
En résumé : Le MPU reçoit les commandes open/close → appelle Bridge → le MCU contrôle le relais → la vanne s'actionne.
Code MCU (Bridge)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-water-liquid-valve
*/
#include "Arduino_RouterBridge.h"
#define RELAY_PIN 3 // The Arduino UNO Q MCU pin connected to the relay IN pin
// HIGH = valve OPEN, LOW = valve CLOSED
bool is_open = false;
String open_valve(String arg) {
digitalWrite(RELAY_PIN, HIGH);
is_open = true;
Monitor.println("Valve: OPEN");
return "open";
}
String close_valve(String arg) {
digitalWrite(RELAY_PIN, LOW);
is_open = false;
Monitor.println("Valve: CLOSED");
return "closed";
}
String get_state(String arg) {
return is_open ? "open" : "closed";
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW); // start closed
is_open = false;
Bridge.provide_safe("open_valve", open_valve);
Bridge.provide_safe("close_valve", close_valve);
Bridge.provide("get_state", get_state);
Monitor.println("Arduino UNO Q Water/Liquid Valve Bridge ready");
Monitor.println("Initial state: CLOSED");
}
void loop() {}
Code Python (Bridge)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-water-liquid-valve
*/
from arduino.app_utils import *
import time
def loop():
state = Bridge.call("get_state")
print(f"Valve state: {state}")
# Example: open for 5 seconds, then close
if state == "closed":
print("Opening valve...")
Bridge.call("open_valve")
time.sleep(5)
print("Closing valve...")
Bridge.call("close_valve")
time.sleep(1)
App.run(user_loop=loop)
Étapes Rapides
- Connectez : Câblez la vanne solénoïde, le relais et l'alimentation 12V à l'Arduino UNO Q comme indiqué dans le schéma de câblage.
- Ouvrez Arduino App Lab : Lancez Arduino App Lab et attendez que la carte soit détectée.
- Créez une nouvelle application : Cliquez sur Créer une nouvelle application, nommez-la WaterValveBridge, puis cliquez sur Créer.
- Collez le sketch MCU : Copiez le code MCU Bridge ci-dessus et collez-le dans sketch/sketch.ino.
- Collez le code Python : Copiez le code Python Bridge ci-dessus et collez-le dans le fichier Python de l'application.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Téléversez : Cliquez sur le bouton Exécuter dans Arduino App Lab.
- Observez le cycle de la vanne : ouvert → attendre 5 secondes → fermé → attendre 1 seconde → répéter.
Sortie Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Water/Liquid Valve Bridge ready
[2026-04-29 09:00:01] Initial state: CLOSED
[2026-04-29 09:00:02] Valve: OPEN
[2026-04-29 09:00:07] Valve: CLOSED
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Valve state: closed
[2026-04-29 09:00:02] Opening valve...
[2026-04-29 09:00:07] Closing valve...
[2026-04-29 09:00:08] Valve state: closed
Telegram
Contrôlez la vanne d'eau/liquide à distance via Telegram — ouvrez et fermez depuis n'importe où avec une simple commande.
Sketch MCU : Conservez le même sketch MCU de la section Bridge précédente.
Code Python (Telegram)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-water-liquid-valve
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q Water/Liquid Valve Bot\n"
"/open - Open the valve\n"
"/close - Close the valve\n"
"/state - Read current valve state")
elif text == "/open":
result = Bridge.call("open_valve")
send_message(chat_id, f"💧 Valve state: {result}")
elif text == "/close":
result = Bridge.call("close_valve")
send_message(chat_id, f"🚫 Valve state: {result}")
elif text == "/state":
result = Bridge.call("get_state")
send_message(chat_id, f"Valve state: {result}")
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(1)
App.run(user_loop=loop)
Étapes Rapides
- Remplacez YOUR_TELEGRAM_BOT_TOKEN par votre vrai token de bot obtenu auprès de BotFather.
- Remplacez YOUR_CHAT_ID par votre ID de chat Telegram.
- Collez ce code Python dans le fichier Python de votre application (conservez le même sketch MCU).
- Cliquez sur le bouton Exécuter. Envoyez /open depuis Telegram pour démarrer le débit, puis /close pour l'arrêter.
Sortie Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:05] Received: /open
[2026-04-29 09:10:12] Received: /state
[2026-04-29 09:10:20] Received: /close
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
Intégration d'OpenClaw
Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.
Idées de Projets
Vous pouvez réaliser de nombreux projets utiles avec la vanne solénoïde et l'Arduino UNO Q :
- Système d'irrigation à distance : Contrôler l'arrosage du jardin depuis n'importe où via Telegram — envoyer /open pour démarrer l'irrigation et /close pour l'arrêter, avec le côté Linux enregistrant la durée de chaque session dans un fichier
- Arrosage programmé : Programmer le MPU pour ouvrir automatiquement la vanne pendant 10 minutes chaque matin à 6h en utilisant l'horloge système Linux — aucune intervention manuelle nécessaire
- Réponse aux fuites d'eau : Combiner un capteur d'eau avec la vanne — lorsque le capteur détecte une fuite, Python appelle immédiatement Bridge.call("close_valve") pour couper l'alimentation en eau et envoie une alerte Telegram
- Appoint automatique pour aquarium : Utiliser un capteur de niveau d'eau dans un aquarium — lorsque le niveau descend en dessous d'un seuil, Python ouvre la vanne pendant 30 secondes pour ajouter de l'eau, puis la ferme et envoie une confirmation Telegram
- Distributeur de bière/jus : Contrôler une vanne solénoïde alimentaire connectée à un réservoir de liquide — /open distribue le liquide et /close l'arrête, avec un minuteur pour éviter le sur-versement
Relevez le Défi
Prêt à aller plus loin avec la vanne d'eau sur Arduino UNO Q ? Essayez ces défis :
- Facile : Ajouter une commande Telegram /open_10s qui ouvre la vanne pendant exactement 10 secondes en utilisant time.sleep(10) du côté Python avant d'appeler Bridge.call("close_valve").
- Moyen : Implémenter un calendrier d'irrigation quotidien : Python lit un fichier de planning (par ex. schedule.json avec des heures d'ouverture/fermeture) et contrôle automatiquement la vanne en fonction de l'horloge système Linux — envoyer une notification Telegram lorsque chaque session commence et se termine.
- Avancé : Construire un enregistreur de temps de débit : chaque fois que la vanne est ouverte via Telegram ou automatiquement, Python enregistre l'heure de début, l'heure de fermeture et la durée dans un fichier CSV — implémenter une commande Telegram /log qui renvoie les 5 dernières sessions d'irrigation.
