Arduino UNO Q - Capteur Ultrasonique Contrôle la LED

Dans ce tutoriel, vous apprendrez à utiliser un capteur ultrasonique pour contrôler une LED en fonction de la distance d'un objet :

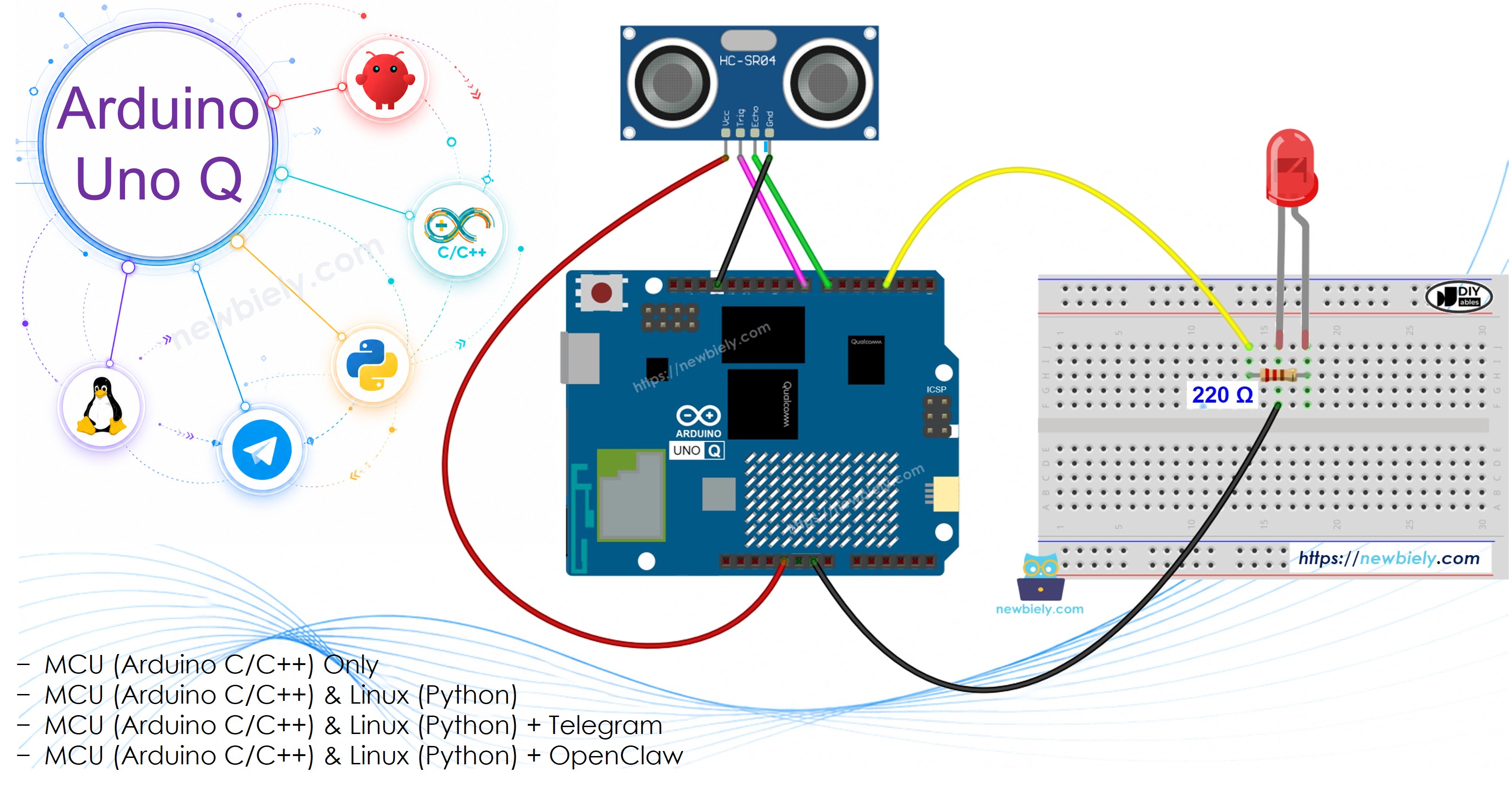

Arduino UNO Q Capteur Ultrasonique LED

Matériel Requis

1×Arduino UNO Q
1×USB Cable for Arduino Uno Q
1×Capteur à ultrasons
1×LED Kit
1×LED (red)
1×LED Module
1×220Ω Resistor
1×Plaque d'essai
1×Fils de connexion
1×Recommandé: Shield à bornier à vis pour Arduino Uno
1×Recommandé: Sensors/Servo Expansion Shield for Arduino Uno
1×Recommandé: Shield plaque d'essai pour Arduino Uno
1×Recommandé: Boîtier pour Arduino Uno
1×Recommandé: Kit plaque de base prototypage et plaque d'essai pour Arduino Uno

Ou vous pouvez acheter les kits suivants:

1×Kit de Capteurs DIYables (18 capteurs/écrans)
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.

À Propos de la LED et du Capteur Ultrasonique

Apprenez-en plus sur la LED et les capteurs ultrasoniques dans les tutoriels ci-dessous :

Schéma de Câblage

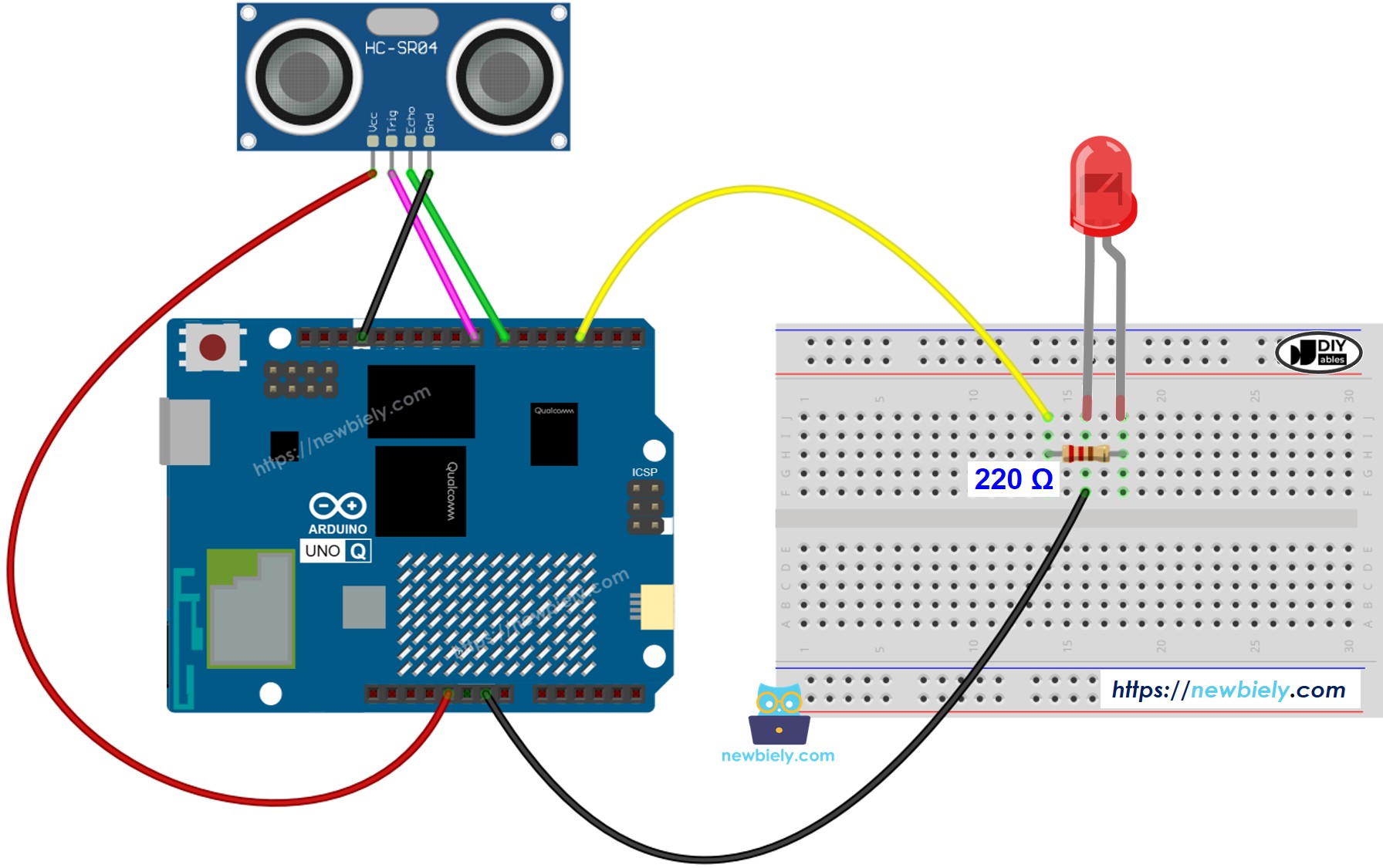

Schéma de Câblage Arduino UNO Q Capteur Ultrasonique LED

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code MCU

L'Arduino UNO Q dispose de deux processeurs : le MCU STM32 (gère le contrôle matériel en temps réel) et le MPU Qualcomm (exécute Debian Linux). Dans cette section, seul le MCU STM32 est programmé — le côté Linux reste inactif. Une section ultérieure montrera comment les deux processeurs fonctionnent ensemble.

/* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-ultrasonic-sensor-led */ #define TRIG_PIN 8 // The Arduino UNO Q pin connected to the ultrasonic sensor's TRIG pin #define ECHO_PIN 7 // The Arduino UNO Q pin connected to the ultrasonic sensor's ECHO pin #define LED_PIN 3 // The Arduino UNO Q pin connected to the LED's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; void setup() { pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT); pinMode(LED_PIN, OUTPUT); } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED delay(500); }

Étapes Rapides

  • Première utilisation de l'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q pour préparer votre environnement de développement avant de continuer.
  • Câblez les composants : Connectez TRIG → broche 8, ECHO → broche 7, LED (avec résistance 220 Ω) → broche 3.
  • Connectez : Branchez l'Arduino UNO Q à votre ordinateur avec un câble USB-C.
  • Ouvrez Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q.
  • Créez une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.
Créer une nouvelle application dans Arduino App Lab sur Arduino UNO Q
  • Donnez un nom à l'application, par exemple : DIYables_UltrasonicLED
  • Cliquez sur Créer pour confirmer.
  • Vous verrez un ensemble de dossiers et fichiers générés dans votre nouvelle application.
Dossiers et fichiers de l'application Arduino App Lab sur Arduino UNO Q
  • Trouvez le fichier sketch/sketch.ino — c'est là que vous collerez le code MCU.
  • Collez le code : Copiez le code MCU ci-dessus et collez-le dans le fichier sketch. Gardez les autres fichiers par défaut.
    • Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
    Add sketch library in Arduino App Lab on Arduino UNO Q
    • Search for Arduino_RouterBridge created by Arduino and click the Install button.
    My Apps / DIYables Apps
    Run
    Bricks
    No bricks added...
    Sketch Libraries
    No sketch libra...
    Files
    python
    sketch
    .gitignore
    README.md
    app.yaml
    sketch.ino
    Add sketch library
    Arduino_RouterBridge Arduino

    This library provides a simple RPC bridge for Arduino UNO Q boards, allowing communication between the board and other devices using MsgPack serialization.

    0.4.1
    Install
    More Info
    • Téléversez : Cliquez sur le bouton Exécuter dans Arduino App Lab pour compiler et téléverser vers le STM32.
    Cliquer sur le bouton Exécuter dans Arduino App Lab sur Arduino UNO Q
    • Testez : Approchez votre main du capteur — la LED s'allume lorsque vous passez à moins de 50 cm.

    ※ Note:

    Ce code est à des fins pédagogiques. Le capteur ultrasonique est sensible au bruit. Pour une utilisation en production, appliquez le filtre anti-bruit du tutoriel Capteur Ultrasonique.

    Programmation Bridge Linux + MCU

    L'Arduino UNO Q dispose de deux processeurs qui fonctionnent ensemble : le MPU (Qualcomm, exécute Debian Linux) et le MCU (STM32, exécute Zephyr OS avec votre sketch Arduino). Ils communiquent via RPC grâce à la bibliothèque Arduino_RouterBridge — jamais via des ports série bruts.

    • Le capteur ultrasonique et la LED sont connectés au MCU (STM32) — TRIG sur la broche 8, ECHO sur la broche 7, LED sur la broche 3.
    • Le MPU ne peut pas les contrôler directement — il appelle Bridge.call("check_distance") sur le MCU, qui mesure la distance et active la LED en conséquence.
    • Le MPU dispose du Wi-Fi — car le MPU exécute Debian Linux complet avec Wi-Fi, il peut utiliser Telegram et boucler la vérification automatiquement.
    • Communication : Bridge.call() du côté Linux invoque Bridge.provide_safe() du côté MCU (car digitalWrite() est une API matérielle)
    • ⚠️ Réservé : /dev/ttyHS1 (Linux) et Serial1 (MCU) sont utilisés par l'Arduino Router — ne les ouvrez jamais directement

    En résumé : Python appelle la vérification → le MCU mesure la distance → le MCU active la LED et affiche sur le Monitor.

    Code MCU — contrôle LED capteur ultrasonique avec Bridge et sortie Monitor :

    /* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-ultrasonic-sensor-led */ #include "Arduino_RouterBridge.h" #define TRIG_PIN 8 #define ECHO_PIN 7 #define LED_PIN 3 #define DISTANCE_THRESHOLD 50 void check_distance() { digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); float duration_us = pulseIn(ECHO_PIN, HIGH); float distance_cm = 0.017 * duration_us; bool led_on = distance_cm < DISTANCE_THRESHOLD; digitalWrite(LED_PIN, led_on ? HIGH : LOW); Monitor.print("Distance: "); Monitor.print(distance_cm); Monitor.print(" cm -> LED: "); Monitor.println(led_on ? "ON" : "OFF"); } void setup() { Bridge.begin(); Monitor.begin(); pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT); pinMode(LED_PIN, OUTPUT); digitalWrite(LED_PIN, LOW); Bridge.provide_safe("check_distance", check_distance); Monitor.println("Ultrasonic Sensor LED Bridge ready"); } void loop() {}

    Script Python (Arduino App Lab) — lancer la boucle de vérification de distance depuis Linux :

    /* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-ultrasonic-sensor-led */ from arduino.app_utils import * import time def loop(): Bridge.call("check_distance") time.sleep(0.5) App.run(user_loop=loop)
    • Remarque : Assurez-vous que Bridge.begin() est appelé dans le sketch MCU et que le sketch est téléversé avant d'exécuter le script Python du côté Linux.
    • ⚠️ Avertissement : N'ouvrez jamais directement /dev/ttyHS1 (sous Linux) ni n'utilisez Serial1 (sur MCU) dans votre code — ils sont réservés par l'Arduino Router et y accéder brisera le Bridge.

    Étapes Rapides

    • Téléversez le sketch MCU : Ouvrez Arduino App Lab, créez une nouvelle application, collez le sketch MCU Bridge dans sketch/sketch.ino, installez la bibliothèque Arduino_RouterBridge, et cliquez sur Exécuter.
    • Ajoutez le script Python : Collez le code Python ci-dessus dans l'onglet Python de la même application.
    • Exécutez l'application : Cliquez sur Exécuter — Python appelle check_distance toutes les 500 ms ; le MCU mesure la distance et contrôle la LED.
    • Vérifiez la console : Ouvrez l'onglet Console → sous-onglet MCU Monitor pour voir la distance et l'état de la LED.

    Sortie Console App Lab

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    Message (Enter to send a message to "Newbiely" on usb(2820070321))
    New Line
    9600 baud
    Ultrasonic Sensor LED Bridge ready Distance: 65.2 cm -> LED: OFF Distance: 32.1 cm -> LED: ON Distance: 14.3 cm -> LED: ON Distance: 78.9 cm -> LED: OFF

    Intégration Telegram

    Surveillez le capteur ultrasonique et l'état de la LED à distance via Telegram.

    Si vous n'avez pas encore de bot Telegram, consultez Arduino UNO Q - Bot Telegram pour obtenir votre token de bot avant de continuer.

    Sketch MCU : Conservez le même sketch MCU de la section Bridge précédente — aucune modification nécessaire. Assurez-vous qu'il est déjà téléversé et en cours d'exécution sur le STM32 avant de continuer.

    Script Python (Arduino App Lab) — bot Telegram pour la surveillance ultrasonique LED :

    /* * Ce code Arduino UNO Q a été développé par newbiely.fr * Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-ultrasonic-sensor-led */ from arduino.app_utils import * import requests import time BOT_TOKEN = "YOUR_BOT_TOKEN" API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}" last_update_id = 0 def send_message(chat_id, text): requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text}) def get_updates(): global last_update_id resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5}) return resp.json().get("result", []) def loop(): global last_update_id Bridge.call("check_distance") # continuously control LED based on distance updates = get_updates() for update in updates: last_update_id = update["update_id"] msg = update.get("message", {}) chat_id = msg.get("chat", {}).get("id") text = msg.get("text", "").strip() if text == "/read": status = Bridge.call("check_distance") send_message(chat_id, status) else: send_message(chat_id, "Commands:\n/read — check distance and LED state") time.sleep(0.5) App.run(user_loop=loop)
    • Remarque : Remplacez YOUR_BOT_TOKEN par le token obtenu auprès de @BotFather sur Telegram.
    • Le bot vérifie continuellement la distance et contrôle la LED tout en écoutant les commandes Telegram.
    • Envoyez /read pour demander la confirmation que l'état a été enregistré dans le MCU Monitor.

    Étapes Rapides

    • Téléversez le sketch MCU : Utilisez le sketch MCU Bridge de la section précédente (téléversez-le d'abord si ce n'est pas déjà fait).
    • Collez le script Telegram : Copiez le code Python ci-dessus dans l'onglet Python de votre application dans Arduino App Lab.
    • Configurez votre token : Remplacez YOUR_BOT_TOKEN dans le script par votre vrai token de bot.
    • Exécutez l'application : Cliquez sur Exécuter — le bot commence à contrôler la LED et à écouter les messages Telegram.
    • Testez : Envoyez /read — le bot répond avec la distance actuelle et l'état de la LED.

    Sortie Console App Lab

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    [2026-04-29 12:00:01] Telegram: /read [2026-04-29 12:00:01] Distance: 29.4 cm -> LED: ON
    Telegram
    Telegram 12:45
    Welcome to Telegram!
    ArduinoBot 10:19
    Chatting with Arduino...
    telegram-botfather
    BotFather Yesterday
    Your bot has been created.

    ArduinoBot

    bot
    Today
    /read
    10:15 AM ✓✓
    Distance: 29.4 cm -> LED: ON
    10:16 AM

    Intégration d'OpenClaw

    Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.

    Idées d'Applications/Projets

    • Lumière d'avertissement de proximité : Faire clignoter une LED lorsqu'un objet se rapproche (combiner avec des seuils de distance)
    • Veilleuse automatique : Allumer une LED lorsque quelqu'un s'approche d'un capteur la nuit
    • Indicateur d'obstacle : Utiliser la LED pour indiquer quand un robot est trop proche d'un mur
    • Alerte de sécurité enfant : Fixer sur un tiroir ou une armoire — la LED s'allume lorsque quelqu'un y accède
    • Déclencheur de luminosité d'affichage : Activer un rétroéclairage lorsqu'un utilisateur est détecté à proximité

    Relevez le Défi

    • Facile : Changez DISTANCE_THRESHOLD de 50 cm à 20 cm et observez la différence
    • Moyen : Ajoutez plusieurs seuils — clignotement lent à 50 cm, clignotement rapide à 30 cm, allumage permanent à 15 cm
    • Avancé : Envoyez la valeur réelle de la distance (en cm) directement à l'utilisateur Telegram sous forme de message
