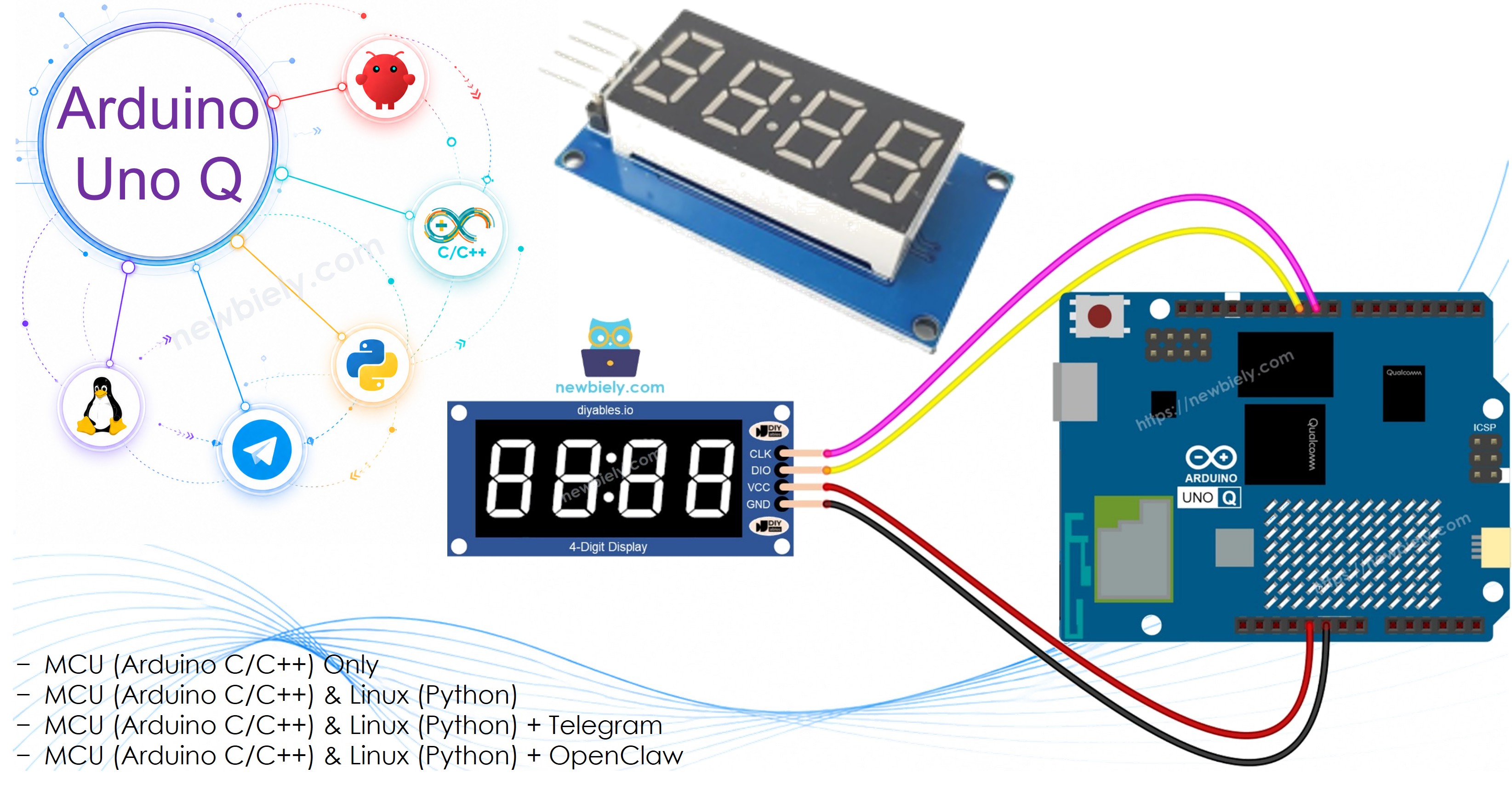

Arduino UNO Q - Afficheur 7 Segments à 4 Chiffres TM1637
Vous souhaitez afficher des nombres et l'heure sur un écran LED lumineux avec votre Arduino UNO Q ? Ce tutoriel convivial pour les débutants vous montre comment utiliser un afficheur 7 segments à 4 chiffres TM1637 avec l'Arduino UNO Q — étape par étape.
Dans ce tutoriel, vous apprendrez :
- Ce qu'est un afficheur 7 segments à 4 chiffres TM1637 et comment il fonctionne
- Comment câbler l'afficheur TM1637 à l'Arduino UNO Q
- Comment programmer le MCU (code Arduino C/C++) pour afficher des entiers, des flottants et des valeurs de comptage
- Comment programmer côté Linux (Python) et côté MCU (C/C++) pour contrôler l'afficheur à distance via Bridge
- Comment envoyer des messages Telegram à l'Arduino UNO Q pour mettre à jour l'afficheur 7 segments
- Comment utiliser OpenClaw sur l'Arduino UNO Q pour contrôler l'afficheur 7 segments
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À Propos de l'Afficheur 7 Segments à 4 Chiffres TM1637
L'afficheur 7 segments à 4 chiffres TM1637 utilise un circuit pilote dédié qui stocke les données d'affichage en interne, vous n'avez donc besoin que de 2 fils de signal depuis le MCU.
Caractéristiques et spécifications principales :
- Chiffres : 4 chiffres avec 7 segments chacun, plus des points décimaux
- LED deux-points : Entre les chiffres 1 et 2 — parfait pour l'affichage de type horloge HH:MM
- Circuit pilote : TM1637 — données stockées dans sa propre mémoire, pas de mises à jour continues nécessaires
- Interface : Série à 2 fils (CLK + DIO) — câblage simple et minimal
- Luminosité : 8 niveaux de luminosité réglables
- Alimentation : Compatible 3,3V ou 5V
- Bibliothèque : DIYables_4Digit7Segment_TM1637 — prend en charge les entiers, les flottants, le texte, la température et l'heure
| Broche | Fonction | Description |
|---|---|---|
| CLK | Signal d'Horloge | Entrée d'horloge série |
| DIO | E/S de Données | Entrée/sortie de données série |
| VCC | Alimentation | Alimentation 3,3V ou 5V |
| GND | Masse | Masse commune |
Brochage
- CLK : Signal d'horloge — synchronise le transfert de données entre le MCU et le TM1637
- DIO : Entrée/sortie de données — porte les données série vers et depuis le circuit pilote
- VCC : Alimentation — connecter à 3,3V ou 5V
- GND : Masse — masse commune

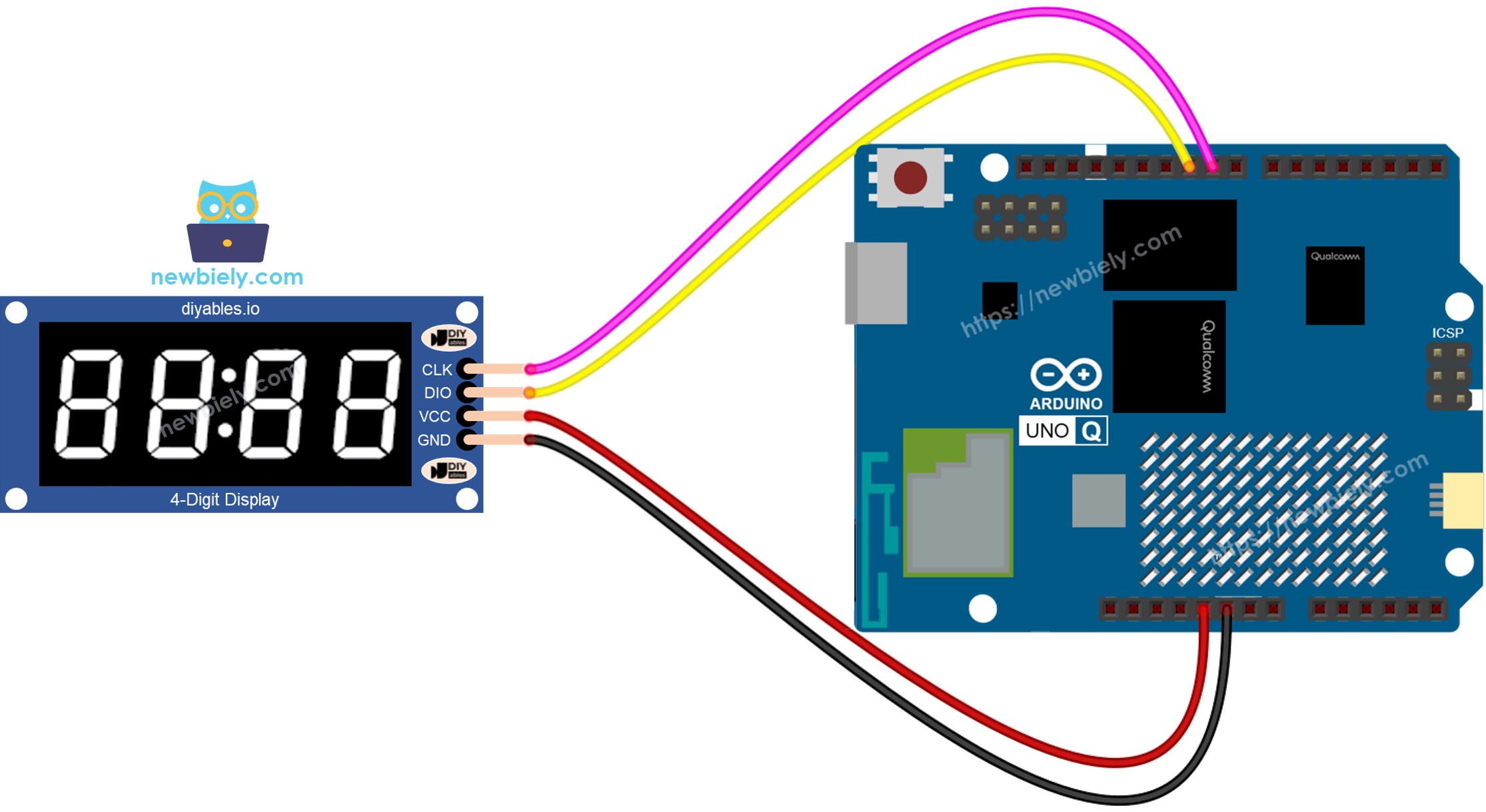

Schéma de Câblage
Connectez l'afficheur 7 segments à 4 chiffres TM1637 au MCU de l'Arduino UNO Q comme indiqué :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
| Broche TM1637 | Broche MCU Arduino UNO Q | Description |
|---|---|---|
| CLK | D9 | Signal d'horloge |
| DIO | D10 | Entrée/sortie de données |
| VCC | 5V | Alimentation |
| GND | GND | Masse |
Code Arduino UNO Q
L'Arduino UNO Q possède deux processeurs fonctionnant ensemble :
- Le MCU STM32 pilote directement l'afficheur 7 segments TM1637 via deux broches numériques
- Le MPU Qualcomm exécute Debian Linux et gère le Wi-Fi, Python et la connectivité cloud
- Dans cette section, seul le MCU est programmé — le côté Linux reste inactif. Une section ultérieure montre comment les deux processeurs fonctionnent ensemble via Bridge.
Le sketch ci-dessous compte de 0 à 9999 sur l'afficheur 7 segments, s'incrémentant chaque seconde.
Note : Contrairement à l'afficheur 74HC595, le TM1637 conserve ses données en mémoire interne — vous n'avez PAS besoin d'appeler une fonction de rafraîchissement dans loop(). delay() peut être utilisé librement.
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-tm1637-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_TM1637.h>
#define CLK_PIN 9 // MCU pin connected to CLK of TM1637 7-segment display
#define DIO_PIN 10 // MCU pin connected to DIO of TM1637 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
int count = 0;
unsigned long lastUpdate = 0;
void setup() {
display.begin();
display.print(0);
}
void loop() {
if (millis() - lastUpdate >= 1000) {
lastUpdate = millis();
count++;
if (count > 9999)
count = 0;
display.print(count);
}
}
Étapes Rapides
Première utilisation d'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q pour préparer votre environnement de développement avant de continuer.
- Connecter : Câblez l'afficheur TM1637 à l'Arduino UNO Q comme indiqué, puis branchez le câble USB-C.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q — cela peut prendre plusieurs minutes au premier lancement.
- Créer une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.
- Donnez un nom à l'application, par exemple : DIYables_7SegTM1637
- Cliquez sur Créer pour confirmer.
- Vous verrez un ensemble de dossiers et fichiers générés dans votre nouvelle application.
- Trouvez le fichier sketch/sketch.ino — c'est ici que vous collerez le sketch MCU.
Coller le sketch : Copiez le code MCU ci-dessus et collez-le dans ce fichier sketch. Laissez les autres fichiers par défaut.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for DIYables_4Digit7Segment_TM1637 created by DIYables.io and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab pour compiler et téléverser vers le STM32.
Votre afficheur TM1637 commencera à compter de 0 à 9999, s'incrémentant chaque seconde !
- Conseil Pro : Utilisez display.setBrightness(7) dans setup() pour définir le niveau de luminosité maximum (0 = le plus faible, 7 = le plus lumineux).
Bridge : Linux + MCU
Cette section montre comment programmer les deux processeurs de l'Arduino UNO Q pour que le côté Linux puisse contrôler l'afficheur TM1637 à distance :
- L'afficheur 7 segments TM1637 est connecté au MCU (STM32) — le MCU écrit des valeurs via la communication série à 2 fils
- Le MPU ne peut pas contrôler directement l'afficheur — il doit demander au MCU de mettre à jour les valeurs via Bridge.call()
- Le MPU dispose du Wi-Fi — exécutant Debian Linux complet, il peut se connecter à Internet et envoyer des mises à jour d'affichage à distance
- Arduino_RouterBridge permet la communication RPC entre les deux processeurs
- ⚠️ /dev/ttyHS1 (Linux) et Serial1 (MCU) sont RÉSERVÉS par le routeur — ne les ouvrez jamais dans le code utilisateur
En résumé : Le MCU pilote l'afficheur TM1637 → le MPU envoie des valeurs → le MPU peut mettre à jour l'afficheur depuis n'importe où via Internet.
Code MCU (Bridge)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-tm1637-4-digit-7-segment-display
*/
#include "Arduino_RouterBridge.h"
#include <DIYables_4Digit7Segment_TM1637.h>
#define CLK_PIN 9
#define DIO_PIN 10
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
String current_value = "";
void display_number(String text) {
int number = text.toInt();
current_value = text;
display.print(number);
Monitor.println("7SEG: " + text);
}
void display_float(String text) {
float value = text.toFloat();
current_value = text;
display.print(value, 1);
Monitor.println("7SEG float: " + text);
}
void clear_display() {
current_value = "";
display.clear();
Monitor.println("7SEG cleared");
}
String get_status() {
if (current_value == "")
return "Display is clear";
return "Display shows: " + current_value;
}
void setup() {
Bridge.begin();
Monitor.begin(9600);
display.begin();
display.print(0);
Bridge.provide_safe("display_number", display_number);
Bridge.provide_safe("display_float", display_float);
Bridge.provide_safe("clear_display", clear_display);
Bridge.provide("get_status", get_status);
}
void loop() {
}
Code Python (Bridge)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-tm1637-4-digit-7-segment-display
*/
from arduino.app_utils import *
import time
def loop():
result = Bridge.call("display_number", "1234")
print(result)
time.sleep(3)
result = Bridge.call("display_float", "26.5")
print(result)
time.sleep(3)
result = Bridge.call("display_number", "-42")
print(result)
time.sleep(3)
result = Bridge.call("clear_display")
print(result)
time.sleep(2)
result = Bridge.call("get_status")
print(result)
time.sleep(2)
App.run(user_loop=loop)
Étapes Rapides
- Connecter : Câblez l'afficheur TM1637 à l'Arduino UNO Q et branchez le câble USB-C.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez que la carte soit détectée.
- Créer une nouvelle application : Cliquez sur Créer une nouvelle application, nommez-la DIYables_7SegTM1637Bridge, puis cliquez sur Créer.
- Coller le sketch MCU : Copiez le code MCU Bridge ci-dessus et collez-le dans sketch/sketch.ino.
- Coller le code Python : Copiez le code Python Bridge ci-dessus et collez-le dans le fichier Python de l'application.
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] 7SEG: 1234
[2026-04-29 09:00:04] 7SEG float: 26.5
[2026-04-29 09:00:07] 7SEG: -42
[2026-04-29 09:00:09] 7SEG cleared
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] OK
[2026-04-29 09:00:04] OK
[2026-04-29 09:00:07] OK
[2026-04-29 09:00:09] OK
[2026-04-29 09:00:11] Display is clear
Telegram
Contrôlez l'afficheur 7 segments TM1637 depuis n'importe où avec Telegram. Envoyez un nombre depuis votre téléphone et l'afficheur se met à jour instantanément.
Sketch MCU : Conservez le même sketch MCU de la section Bridge précédente.
Code Python (Telegram)
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-tm1637-4-digit-7-segment-display
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception:
pass
return []
def send_message(text):
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/sendMessage"
requests.post(url, data={"chat_id": CHAT_ID, "text": text})
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
message = update.get("message", {})
text = message.get("text", "")
if text.startswith("/number "):
number = text[8:].strip()
result = Bridge.call("display_number", number)
send_message(result)
elif text.startswith("/float "):
value = text[7:].strip()
result = Bridge.call("display_float", value)
send_message(result)
elif text == "/clear":
result = Bridge.call("clear_display")
send_message(result)
elif text == "/status":
result = Bridge.call("get_status")
send_message(result)
elif text == "/start":
send_message("Commands:\n/number <value> - Show integer on display\n/float <value> - Show float on display\n/clear - Clear the display\n/status - Get current display value")
App.run(user_loop=loop)
Étapes Rapides
- Remplacez YOUR_TELEGRAM_BOT_TOKEN par votre vrai token de bot de BotFather.
- Remplacez YOUR_CHAT_ID par votre identifiant de chat Telegram.
- Collez ce code Python dans le fichier Python de votre application (conservez le même sketch MCU).
- Cliquez sur le bouton Exécuter. Ouvrez Telegram et envoyez des commandes à votre bot.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:15:00] Waiting for Telegram messages...
[2026-04-29 09:15:08] Received: /number 2025
[2026-04-29 09:15:22] Received: /float 23.4
[2026-04-29 09:15:40] Received: /status
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
Intégration d'OpenClaw
Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.
Idées de Projets
Vous pouvez réaliser de nombreux projets utiles avec un afficheur 7 segments TM1637 et l'Arduino UNO Q :
- Horloge Internet : Python récupère l'heure actuelle via NTP et l'envoie au MCU pour l'afficher au format HH:MM avec les deux-points clignotants
- Compteur à Distance : Envoyez une valeur de comptage à l'afficheur via Telegram — utile pour les compteurs de production ou les tableaux de score
- Affichage de Température en Direct : Récupérez la température d'un capteur sur le MCU et affichez-la sur l'afficheur 7 segments via Bridge
- Minuteur Décompte : Python envoie une valeur de départ via Bridge, et le MCU compte à rebours vers zéro sur l'afficheur
- Minuteur Pomodoro : Affichez les intervalles travail/pause sur l'afficheur TM1637, contrôlé et suivi via Telegram
Défiez-Vous
Prêt à aller plus loin avec l'afficheur 7 segments TM1637 sur l'Arduino UNO Q ? Essayez ces défis :
- Facile : Modifiez le sketch MCU pour afficher 26.5 au démarrage en utilisant display.print(26.5, 1) et ajoutez display.setBrightness(7) pour la luminosité maximale.
- Moyen : Utilisez le Bridge pour implémenter une commande Telegram /time HH MM qui envoie les heures et les minutes au MCU, qui les affiche ensuite au format HH:MM avec les deux-points activés.
- Avancé : Construisez un minuteur décompte contrôlé par Telegram : /timer <secondes> commence le décompte depuis la valeur donnée, l'afficheur montre les secondes restantes, et /stop arrête le décompte.
