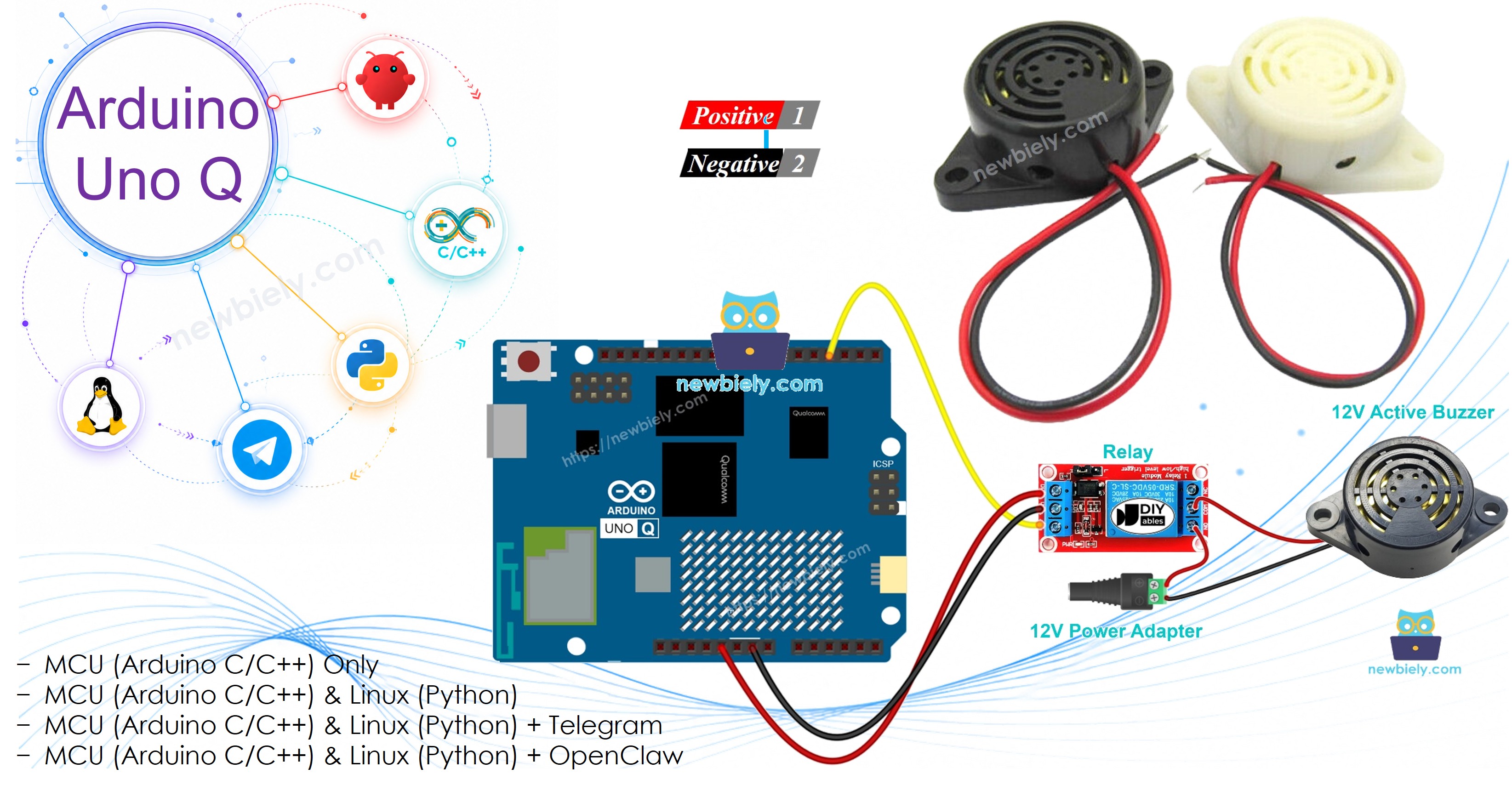

Arduino UNO Q - Buzzer Actif 12V
Un buzzer actif 12V produit un son fort — idéal pour les alarmes et les alertes. Parce qu'il nécessite 12V, il ne peut pas être alimenté directement depuis l'Arduino UNO Q. À la place, un relais agit comme un interrupteur que l'Arduino contrôle. Dans ce tutoriel, vous apprendrez à câbler un buzzer actif 12V sur l'Arduino UNO Q via un relais et à le contrôler localement et à distance via Telegram.
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À Propos du Buzzer Actif 12V
Un buzzer actif 12V produit un son continu fort quand 12V est appliqué — aucun signal de fréquence n'est nécessaire.
Brochage
- Broche positive (+) (rouge) : Connecter à l'alimentation 12V (via le relais)
- Broche négative (−) (noire) : Connecter au GND de l'alimentation 12V
Comment le Contrôler avec Arduino UNO Q
Parce que le buzzer nécessite 12V et que l'Arduino UNO Q fournit 3,3V, un relais est nécessaire :
- L'Arduino UNO Q contrôle la bobine du relais (signal compatible 3,3V)
- Le relais commute la ligne 12V vers le buzzer ALLUMÉ ou ÉTEINT
- Si vous n'êtes pas familier avec les relais, consultez d'abord le Arduino UNO Q - Relais

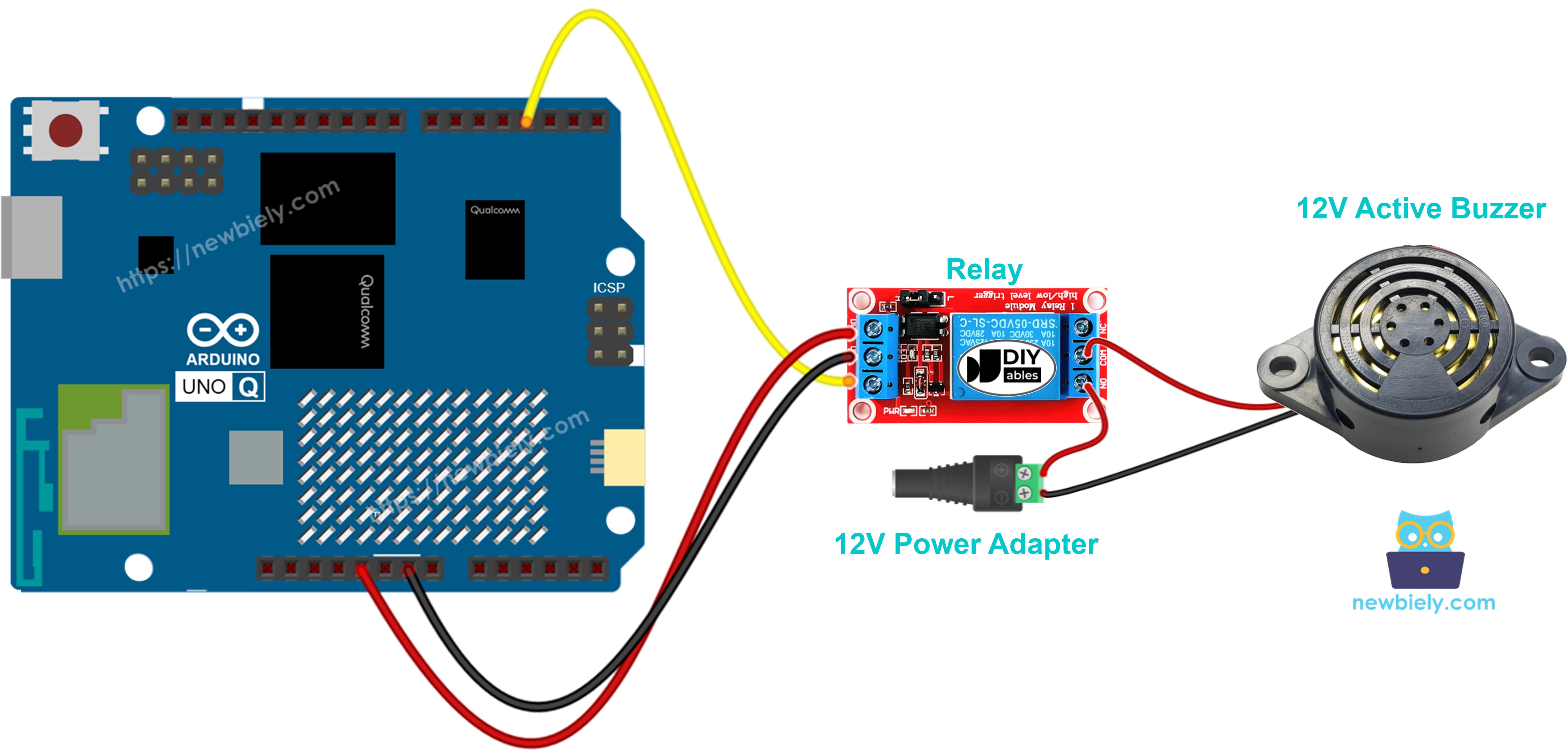

Schéma de Câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code MCU
L'Arduino UNO Q dispose de deux processeurs : le MCU STM32 (gère le contrôle matériel en temps réel) et le MPU Qualcomm (exécute Debian Linux). Dans cette section, seul le MCU STM32 est programmé — le côté Linux reste inactif. Une section ultérieure montrera comment les deux processeurs fonctionnent ensemble.
Le code allume le buzzer 12V pendant 2 secondes et l'éteint pendant 5 secondes, en répétant continuellement :
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
#define RELAY_PIN 3 // pin connected to the relay that controls the 12V buzzer
void setup() {
pinMode(RELAY_PIN, OUTPUT);
}
void loop() {
digitalWrite(RELAY_PIN, HIGH); // turn buzzer ON via relay
delay(2000);
digitalWrite(RELAY_PIN, LOW); // turn buzzer OFF via relay
delay(5000);
}
Étapes Rapides
- Première utilisation de l'Arduino UNO Q ? Suivez le tutoriel Démarrer avec Arduino UNO Q pour préparer votre environnement de développement avant de continuer.
- Câbler les composants : Connectez la broche signal du relais à la broche 3, câblez le relais au buzzer 12V et à l'alimentation 12V comme indiqué dans le schéma.
- Connecter : Branchez l'Arduino UNO Q sur votre ordinateur avec un câble USB-C.
- Ouvrir Arduino App Lab : Lancez Arduino App Lab et attendez qu'il détecte votre Arduino UNO Q.
- Créer une nouvelle application : Cliquez sur le bouton Créer une nouvelle application.
- Donnez un nom à l'application, par exemple : DIYables_Buzzer12V
- Cliquez sur Créer pour confirmer.
- Un ensemble de dossiers et de fichiers sera généré dans votre nouvelle application.
- Trouvez le fichier sketch/sketch.ino — c'est là que vous collerez le programme MCU.
Coller le programme : Copiez le code MCU ci-dessus et collez-le dans le fichier de programme. Laissez les autres fichiers par défaut.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Téléverser : Cliquez sur le bouton Exécuter dans Arduino App Lab pour compiler et téléverser sur le STM32.
- Écouter : Le buzzer s'allume pendant 2 secondes, puis s'éteint pendant 5 secondes, en répétant continuellement.
Programmation Bridge Linux + MCU
L'Arduino UNO Q dispose de deux processeurs fonctionnant ensemble : le MPU (Qualcomm, exécute Debian Linux) et le MCU (STM32, exécute Zephyr OS avec votre programme Arduino). Ils communiquent via RPC grâce à la bibliothèque Arduino_RouterBridge — jamais via des ports série bruts.
- Le relais est connecté au MCU (STM32) — câblé à une broche de sortie numérique. Le MCU pilote le relais HIGH/LOW pour contrôler le buzzer 12V.
- Le MPU ne peut pas contrôler le relais directement — il doit appeler une fonction sur le MCU via Bridge.call() pour allumer ou éteindre le buzzer.
- Le MPU dispose du Wi-Fi — car le MPU exécute Debian Linux complet avec Wi-Fi, il peut recevoir des commandes Telegram et déclencher le buzzer à distance.
- Communication : Bridge.call() côté Linux invoque Bridge.provide_safe() côté MCU (car digitalWrite() est une API matérielle)
- ⚠️ Réservé : /dev/ttyHS1 (Linux) et Serial1 (MCU) sont utilisés par le routeur Arduino — ne les ouvrez jamais directement
En résumé : Le MPU envoie la commande on/off → le MCU pilote le relais → le relais commute le buzzer 12V.
Programme MCU — buzzer contrôlé par relais avec Bridge et sortie du Moniteur :
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
#include "Arduino_RouterBridge.h"
#define RELAY_PIN 3
void buzzer_on() {
digitalWrite(RELAY_PIN, HIGH);
Monitor.println("Buzzer ON");
}
void buzzer_off() {
digitalWrite(RELAY_PIN, LOW);
Monitor.println("Buzzer OFF");
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW);
Bridge.provide_safe("buzzer_on", buzzer_on);
Bridge.provide_safe("buzzer_off", buzzer_off);
Monitor.println("12V Buzzer Bridge ready");
}
void loop() {}
Script Python (Arduino App Lab) — contrôle du buzzer depuis Linux :
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
from arduino.app_utils import *
import time
def loop():
print("Turning buzzer ON")
Bridge.call("buzzer_on")
time.sleep(2)
print("Turning buzzer OFF")
Bridge.call("buzzer_off")
time.sleep(5)
App.run(user_loop=loop)
- Remarque : Assurez-vous que Bridge.begin() est appelé dans le programme MCU et que le programme est téléversé avant d'exécuter le script Python côté Linux.
- ⚠️ Avertissement : N'ouvrez jamais directement /dev/ttyHS1 (sous Linux) ou Serial1 (sur MCU) dans votre code — ces ports sont réservés par le routeur Arduino et y accéder brisera le Bridge.
Étapes Rapides
- Téléversez le programme MCU : Ouvrez Arduino App Lab, créez une nouvelle application, collez le programme MCU Bridge dans sketch/sketch.ino, installez la bibliothèque Arduino_RouterBridge, puis cliquez sur Exécuter.
- Ajoutez le script Python : Collez le code Python ci-dessus dans l'onglet Python de la même application.
- Exécutez l'application : Cliquez sur Exécuter — Python fait sonner le buzzer pendant 2 s et l'éteint pendant 5 s automatiquement.
- Vérifiez la console : Ouvrez l'onglet Console → sous-onglet Moniteur MCU pour voir les messages "Buzzer ON" et "Buzzer OFF".
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
12V Buzzer Bridge ready
Buzzer ON
Buzzer OFF
Buzzer ON
Intégration Telegram
Contrôlez le buzzer 12V à distance depuis n'importe où via Telegram.
Si vous n'avez pas encore de bot Telegram, consultez Arduino UNO Q - Bot Telegram pour obtenir votre token de bot avant de continuer.
Programme MCU : Conservez le même programme MCU de la section Bridge précédente — aucune modification nécessaire. Assurez-vous qu'il est déjà téléversé et en cours d'exécution sur le STM32 avant de continuer.
Script Python (Arduino App Lab) — bot Telegram pour le contrôle du buzzer 12V :
/*
* Ce code Arduino UNO Q a été développé par newbiely.fr
* Ce code Arduino UNO Q est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/on":
Bridge.call("buzzer_on")
send_message(chat_id, "Buzzer is ON.")
elif text == "/off":
Bridge.call("buzzer_off")
send_message(chat_id, "Buzzer is OFF.")
else:
send_message(chat_id, "Commands:\n/on — turn buzzer ON\n/off — turn buzzer OFF")
time.sleep(1)
App.run(user_loop=loop)
- Remarque : Remplacez YOUR_BOT_TOKEN par le token obtenu depuis @BotFather sur Telegram.
- Envoyez /on pour allumer le buzzer.
- Envoyez /off pour éteindre le buzzer.
Étapes Rapides
- Téléversez le programme MCU : Utilisez le programme MCU Bridge de la section précédente (téléversez-le d'abord s'il ne l'est pas déjà).
- Collez le script Telegram : Copiez le code Python ci-dessus dans l'onglet Python de votre application dans Arduino App Lab.
- Définissez votre token : Remplacez YOUR_BOT_TOKEN dans le script par votre vrai token de bot.
- Exécutez l'application : Cliquez sur Exécuter — le bot commence à écouter les messages Telegram.
- Testez : Envoyez /on — entendez le buzzer s'allumer. Envoyez /off — confirmez qu'il s'arrête.
Sortie de la Console App Lab
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /on
[2026-04-29 12:00:01] Buzzer is ON.
[2026-04-29 12:02:10] Telegram: /off
[2026-04-29 12:02:10] Buzzer is OFF.
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
Intégration d'OpenClaw
Vous pouvez adapter OpenClaw à ce tutoriel en vous référant aux instructions du tutoriel Arduino UNO Q - OpenClaw.
Idées d'Applications / Projets
- Alarme à distance : Déclenchez une alarme 12V forte depuis n'importe où via Telegram quand un événement de sécurité se produit
- Alerte programmée : Utilisez l'horloge Linux du MPU pour faire sonner le buzzer à une heure planifiée
- Alarme de sécurité de porte : Associez avec un capteur de mouvement — faites sonner le buzzer quand un mouvement est détecté de manière inattendue
- Alerte de fin de processus : Faites sonner le buzzer quand un processus de longue durée (ex. impression 3D, minuterie de four) se termine
- Avertissement de périmètre : Utilisez plusieurs canaux de relais pour contrôler plusieurs buzzers dans différentes zones
Mettez-Vous au Défi
- Facile : Ajoutez une commande /status qui rapporte si le buzzer est actuellement ALLUMÉ ou ÉTEINT
- Moyen : Ajoutez une commande Telegram /beep <count> qui fait biper le buzzer N fois avec un intervalle d'une seconde
- Avancé : Construisez une alarme de compte à rebours contrôlée par Telegram — planifiez une heure de déclenchement du buzzer depuis Telegram et faites-le sonner automatiquement par le MPU
