Arduino Mega - Serrure électromagnétique (Solenoid Lock)

Ce guide vous montre comment utiliser la carte Arduino Mega et une serrure électromagnétique pour verrouiller ou déverrouiller une porte, une armoire ou un tiroir. Voici ce que nous allons apprendre :

Comment connecter une serrure électromagnétique à un Arduino Mega.
Comment écrire du code pour l'Arduino Mega pour contrôler la serrure électromagnétique.

Matériel requis

1	×	Arduino MEGA
1	×	Alternativement: DIYables MEGA Development Board
1	×	Câble USB 2.0 type A/B
1	×	Serrure électromagnétique (Solenoid Lock)
1	×	Relais
1	×	Adaptateur secteur 12V
1	×	Connecteur d'alimentation DC
1	×	Recommandé: Screw Terminal Block Shield for Arduino Uno/Mega
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino Mega
1	×	Recommandé: Breadboard Shield for Arduino Mega
1	×	Recommandé: Enclosure for Arduino Mega

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos de la serrure électromagnétique

Une serrure électromagnétique, également appelée gâche électrique, verrouille et déverrouille les armoires, tiroirs et portes.

Brochage

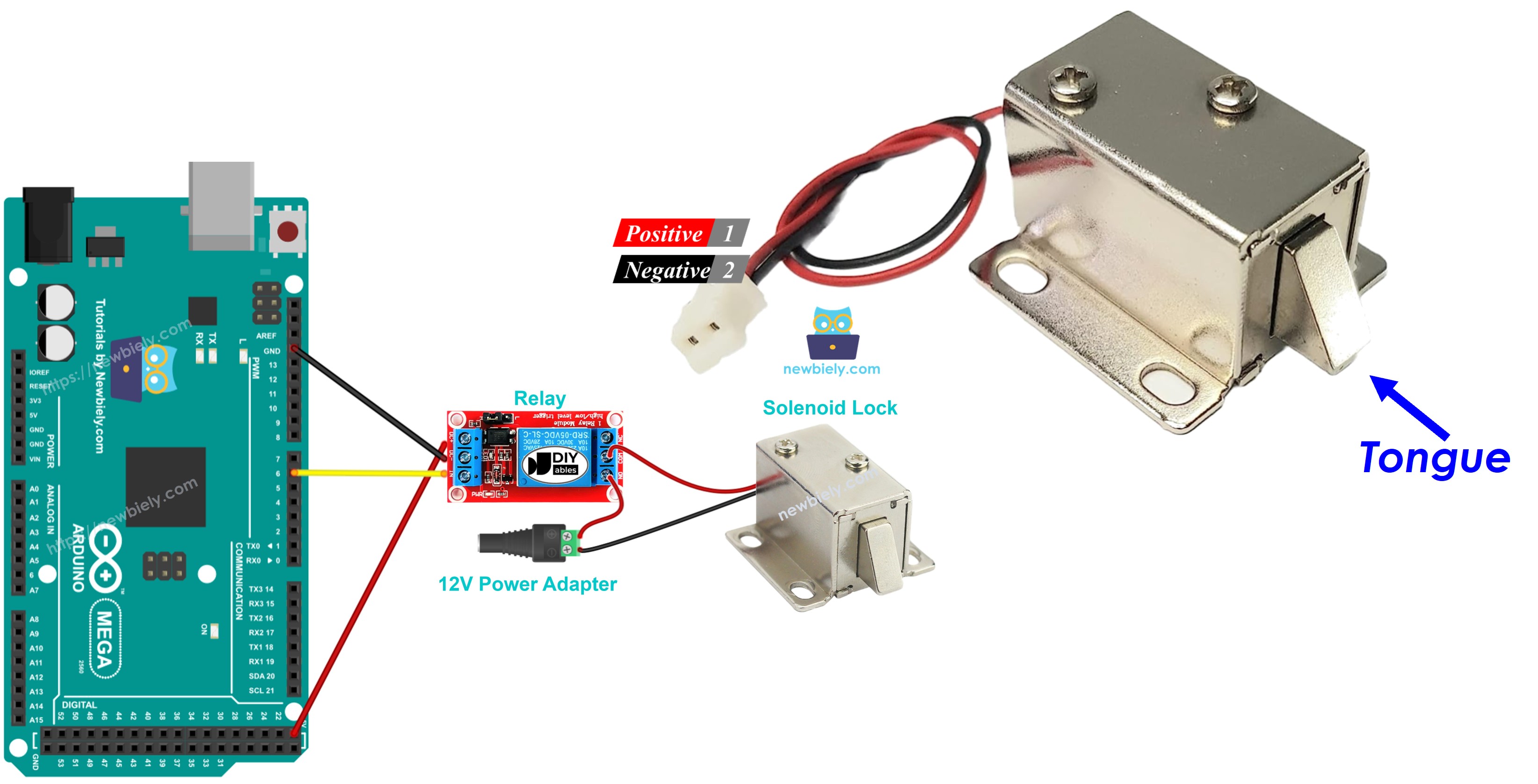

Une serrure électromagnétique utilise deux fils.

Connectez le fil rouge (positif) à l'alimentation 12V DC.
Connectez le fil noir (négatif) à la masse (GND) de l'alimentation.

Comment ça fonctionne

Lorsque la serrure électrique est alimentée, le pêne se déploie et la porte est verrouillée.
Lorsqu'il n'y a pas d'alimentation, le pêne se rétracte et la porte est déverrouillée.

※ Note:

La serrure électromagnétique nécessite généralement une alimentation de 12V, 24V ou 48V. Ne connectez pas la serrure directement à une broche de l'Arduino Mega. Utilisez plutôt un relais entre la serrure et la broche de l'Arduino Mega.

Si nous connectons la serrure électromagnétique à un relais normalement ouvert :

Si l'interrupteur est éteint, la porte est déverrouillée.
Si l'interrupteur est allumé, la porte est verrouillée.

Connectez un Arduino Mega à un relais pour contrôler une serrure électromagnétique. Apprenez-en plus sur l'utilisation d'un relais avec l'Arduino Mega dans notre guide : Arduino Mega - Relais.

Schéma de câblage

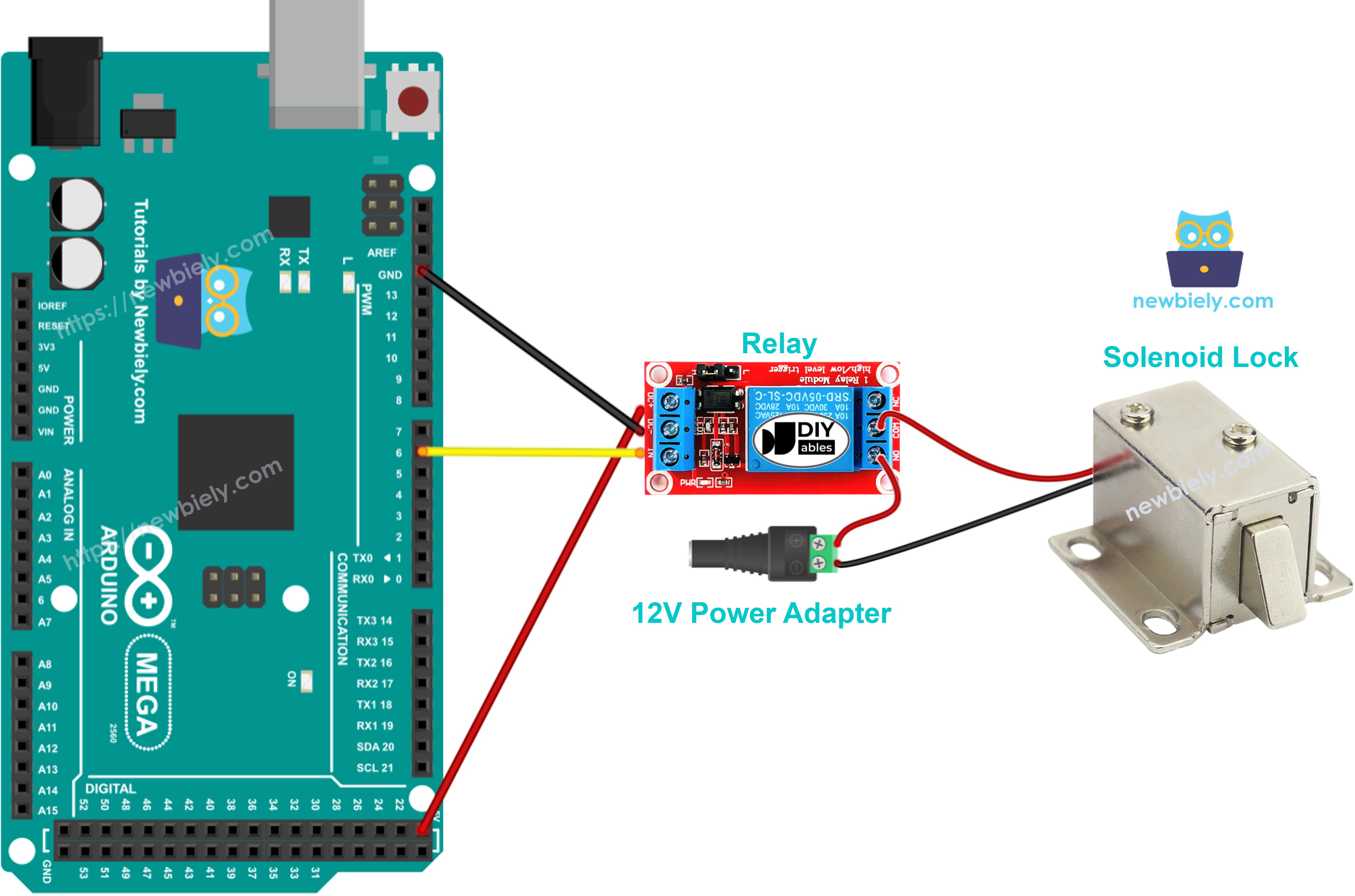

Arduino Mega solenoid lock Wiring Diagram

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code Arduino Mega

Ce programme verrouille et déverrouille la porte toutes les cinq secondes.

/* * Ce code Arduino Mega a été développé par newbiely.fr * Ce code Arduino Mega est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-mega/arduino-mega-solenoid-lock */ #define RELAY_PIN 3 // The Arduino Mega pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Étapes rapides

Suivez ces étapes une par une.

Connectez la serrure électromagnétique à l'Arduino Mega comme indiqué dans le schéma.
Connectez l'Arduino Mega à votre ordinateur avec un câble USB.
Ouvrez l'IDE Arduino sur votre ordinateur.
Choisissez la bonne carte (Arduino Mega) et le bon port COM.
Copiez le code et ouvrez-le dans l'IDE Arduino.
Cliquez sur le bouton Téléverser dans l'IDE Arduino pour envoyer le code vers l'Arduino Mega.
Vérifiez la position du pêne de la serrure.

Relais vs module MOSFET pour la serrure à solénoïde

Ce tutoriel utilise un relais pour commuter la serrure à solénoïde. Une serrure à solénoïde 12V fonctionne en DC, donc un module MOSFET peut aussi la commuter.

	Relais	Module MOSFET
Contrôle de la serrure	verrouiller ou déverrouiller	verrouiller ou déverrouiller
Bruit de commutation	un clic à chaque fois	aucun bruit
Temps de commutation	lent (millisecondes)	très rapide
Usure	les contacts vieillissent avec l'usage	aucune pièce mobile qui s'use
Fonctionne avec	serrures AC et DC	serrures DC uniquement
Diode de roue libre	inutile avec la plupart des modules relais	obligatoire (1N4007 ou 1N5819)
Isolation	oui	oui, avec un optocoupleur PC817
À choisir pour	un montage simple et courant	une serrure silencieuse, ou une porte qui s'ouvre souvent dans la journée

Une serrure à solénoïde est seulement verrouillée ou déverrouillée, donc le module MOSFET n'apporte pas de contrôle en plus ici. Ses avantages : aucun clic, et rien ne s'use. Les deux s'activent quand la broche est à l'état HIGH, donc le code reste le même. Ne laissez pas la serrure déverrouillée trop longtemps, sinon elle chauffe. C'est pareil avec un relais.

Une électrovanne fonctionne de la même façon qu'une serrure à solénoïde. Pour voir comment câbler et programmer une électrovanne avec un relais et avec un module MOSFET, consultez le tutoriel Arduino Mega - Électrovanne à eau/liquide. Le câblage d'une serrure à solénoïde se trouve dans le tutoriel Arduino Mega - Module MOSFET.
