Arduino Mega - Buzzer

Ce guide vous apprend à utiliser l'Arduino Mega pour faire fonctionner un buzzer actif 12V à fort volume. Si vous devez travailler avec un buzzer actif ou passif 5V, lisez notre Arduino Mega - Buzzer Piézo.

Il y a deux façons de piloter le buzzer 12V. Un relais est simple, mais il fait un clic à chaque commutation. Un module MOSFET fait le même travail sans bruit, et il peut commuter très vite. C'est idéal pour les bips d'alarme. Nous allons essayer les deux façons dans ce tutoriel.

Matériel requis

1	×	Arduino MEGA
1	×	Alternativement: DIYables MEGA Development Board
1	×	Câble USB 2.0 type A/B
1	×	Relais
1	×	Alternativement: MOSFET Module (AOD4184, LR7843 or FR120N)
1	×	Buzzer actif 12V
1	×	Adaptateur secteur 12V
1	×	Prise d'alimentation DC
1	×	Fils de connexion
1	×	Recommandé: Screw Terminal Block Shield for Arduino Uno/Mega
1	×	Recommandé: Sensors/Servo Expansion Shield for Arduino Mega
1	×	Recommandé: Breadboard Shield for Arduino Mega
1	×	Recommandé: Enclosure for Arduino Mega

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du buzzer actif 12V

Le buzzer actif 12V produit un son fort, idéal pour les systèmes d'alarme.

Brochage

Un buzzer actif de 12 volts a généralement deux broches.

Connectez le fil noir à la masse (GND) de l'alimentation.
Connectez le fil rouge à la sortie +12V de l'alimentation.

Comment contrôler un buzzer actif 12V

Lorsqu'un buzzer actif 12V reçoit de l'énergie d'une alimentation 12V, il produit un son. Pour faire fonctionner un buzzer actif 12V avec un Arduino Mega, placez un relais entre eux. L'Arduino Mega peut activer et désactiver le buzzer via ce relais. Si vous ne connaissez pas bien les relais (brochage, fonctionnement, ou programmation), consultez le Arduino Mega - Relais.

Le module MOSFET est le deuxième choix. Les broches, l'intérieur et le code du module sont expliqués dans le tutoriel Arduino Mega - Module MOSFET.

Relais vs module MOSFET pour un buzzer 12V

	Relais	Module MOSFET
Ce qu'il peut faire	allumer ou éteindre le buzzer	allumer ou éteindre le buzzer
Bruit à la commutation	un clic à chaque fois, mêlé au bip	aucun bruit, on n'entend que le bip
Vitesse de commutation	lente, quelques millisecondes	très rapide
Bips rapides	le relais claque fort et s'use vite	aucun problème
Durée de vie	les contacts s'usent après de nombreuses commutations	rien ne bouge, donc il dure longtemps
Type d'alimentation	AC ou DC	DC uniquement
Alimentation du buzzer	toute tension admise par le relais	environ 6V ou plus
Isolation de l'Arduino	oui, entre bobine et contacts	oui, par l'optocoupleur PC817
Idéal pour	ON/OFF lent, par exemple ON pendant quelques secondes	alarmes avec beaucoup de bips courts

Si le buzzer bipe lentement, le relais suffit. Si vous voulez une alarme avec beaucoup de bips courts, le module MOSFET est le meilleur choix.

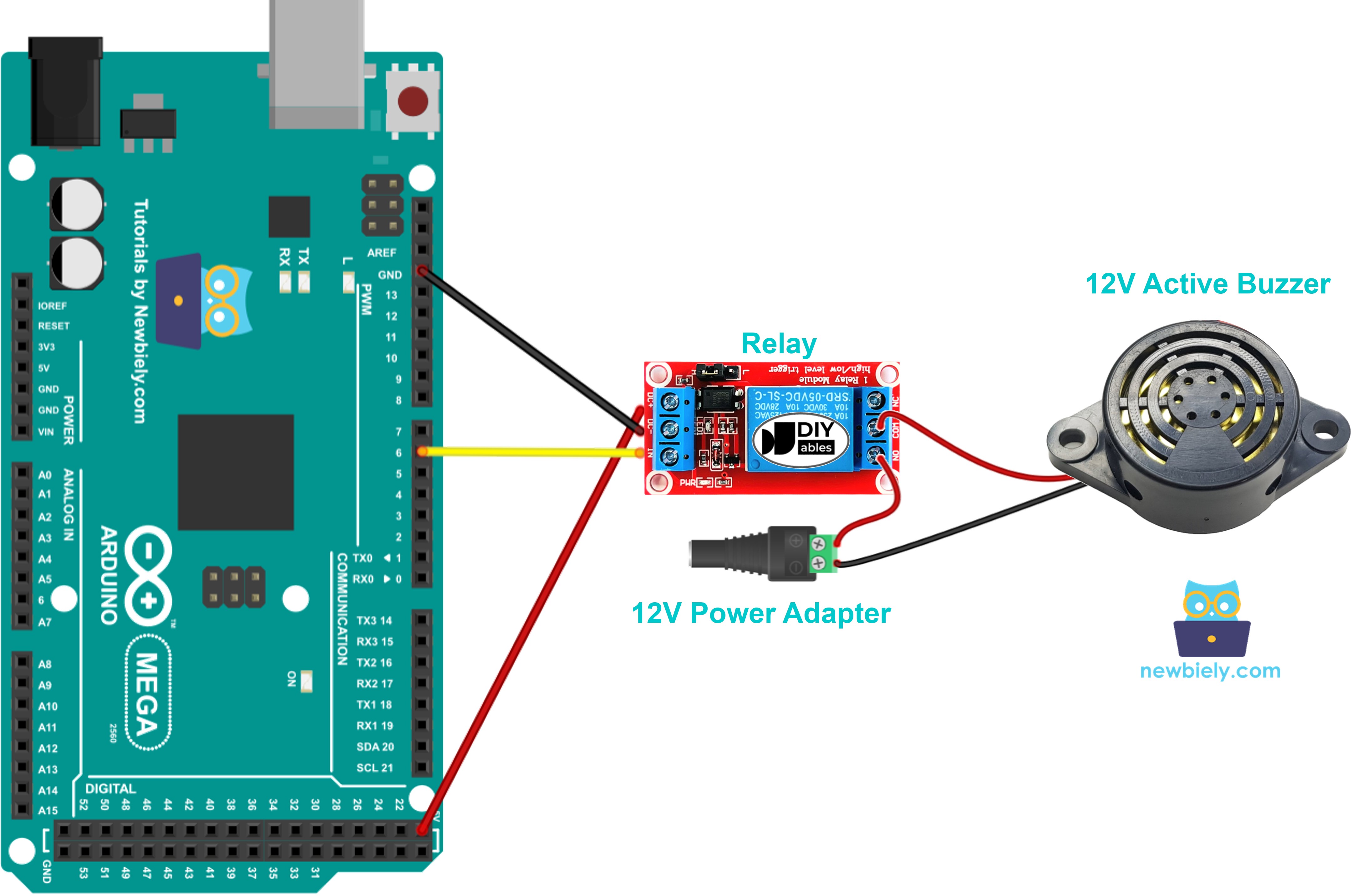

Schéma de câblage

Arduino Mega 12V Active Buzzer Wiring Diagram

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code Arduino Mega

Le code fait fonctionner le buzzer 12V pendant deux secondes, puis l'éteint pendant cinq secondes, et répète le cycle.

/* * Ce code Arduino Mega a été développé par newbiely.fr * Ce code Arduino Mega est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-mega/arduino-mega-buzzer */ #define RELAY_PIN 3 // The Arduino Mega pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Étapes rapides

Suivez ces étapes une par une.

Connectez les composants comme indiqué dans le schéma.
Connectez la carte Arduino Mega à votre ordinateur avec un câble USB.
Ouvrez l'IDE Arduino sur votre ordinateur.
Choisissez la bonne carte (Arduino Mega) et le port COM correct.
Collez le code dans l'IDE Arduino.
Cliquez sur le bouton Téléverser dans l'IDE Arduino pour envoyer le code vers votre Arduino Mega.
Écoutez le son du buzzer actif 12V.

Explication du code

L'explication se trouve dans les commentaires du code Arduino présenté ci-dessus.

Comment faire des bips d'alarme avec le module MOSFET

Remplaçons maintenant le relais par un module MOSFET. Le buzzer fonctionne de la même façon, mais il n'y a plus de clic, donc il peut biper vite comme une vraie alarme.

Schéma de câblage

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

De	À
Broche 2 de l'Arduino Mega	Module MOSFET PWM
GND de l'Arduino Mega	Module MOSFET GND
Adaptateur 12V +	Module MOSFET +
Fil rouge du buzzer (+)	Module MOSFET + (même borne que le + de l'adaptateur)
Fil noir du buzzer (−)	Module MOSFET LOAD
Adaptateur 12V −	Module MOSFET −

La plupart des buzzers actifs 12V ont un petit circuit à l'intérieur et n'ont pas besoin de diode de roue libre. Si votre buzzer est de type magnétique (il a une bobine à l'intérieur), ajoutez une diode 1N4007 ou 1N5819 en parallèle sur le buzzer. Le côté avec la bande (cathode) va au + du buzzer, l'autre côté va au − du buzzer.

Code Arduino Mega

/* * Ce code Arduino Mega a été développé par newbiely.fr * Ce code Arduino Mega est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-mega/arduino-mega-buzzer */ #define MOSFET_PIN 2 // The Arduino Mega pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Ce que fait le buzzer : il bipe 10 fois rapidement, puis fait un long bip, puis reste silencieux pendant 3 secondes. Ensuite, il recommence.

Un buzzer actif produit son propre son. Allumez-le ou éteignez-le seulement complètement, avec digitalWrite(). N'utilisez pas analogWrite() (PWM) pour changer le volume, car le son sera faible ou bizarre.

Étapes rapides

Faites la même préparation que dans les Étapes rapides de la partie relais ci-dessus.
Câblez le buzzer et le module MOSFET comme sur le schéma. Laissez l'adaptateur 12V débranché.
Téléversez le code ci-dessus sur l'Arduino Mega.
Branchez l'adaptateur 12V.
Ouvrez le Moniteur Série à 9600 bauds.
Écoutez le buzzer : vous entendez les bips rapides sans le clic du relais.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Mega Or...' on 'COM15')

New Line

9600 baud

Alarm: fast beeps Alarm: long beep Quiet Alarm: fast beeps Alarm: long beep Quiet

Ln 11, Col 1

Arduino Mega Or... on COM15

※ Note:

Le module MOSFET fonctionne uniquement en DC, et l'alimentation du buzzer doit être d'environ 6V ou plus. Pour un buzzer 5V, consultez le Arduino Mega - Buzzer Piézo. Pour un buzzer ou une sirène AC, utilisez le relais.
