Arduino Mega - Buzzer Piézo

Matériel Requis

Ou vous pouvez acheter les kits suivants:

À propos du Buzzer

Les buzzers sont des transducteurs électroacoustiques qui convertissent les signaux électriques en ondes sonores audibles. Ils sont des composants essentiels pour ajouter un retour audio, des alarmes, et des capacités musicales aux projets Arduino Mega. Comprendre les différents types de buzzers et leurs caractéristiques vous aide à choisir le bon composant pour votre application spécifique.

Les buzzers se déclinent en plusieurs variétés, chacune avec des caractéristiques distinctes et des cas d'usage optimaux. Les principales catégories de classification sont :

Classification par Méthode de Contrôle :

• Buzzers actifs - Dispositifs auto-oscillants qui produisent du son lorsqu'ils sont alimentés
• Buzzers passifs - Nécessitent un signal de fréquence externe pour générer du son

Classification par Technologie de Génération Sonore :

• Buzzers piézo - Utilisent la vibration de cristal piézoélectrique pour la génération de son
• Buzzers électromagnétiques - Utilisent un mécanisme de bobine électromagnétique et diaphragme

Classification par Tension de Fonctionnement :

• Basse tension (3-5V) - Contrôle direct par broche Arduino, idéal pour les projets microcontrôleurs
• Haute tension (12V+) - Nécessitent une commutation par relais ou transistor, produisent une sortie plus forte

Chaque type de buzzer offre des avantages uniques pour différentes exigences de projet. Explorons ces catégories en détail pour comprendre quel buzzer convient le mieux à votre application Arduino Mega.

Buzzer Actif vs Buzzer Passif

Comprendre la différence entre les buzzers actifs et passifs est crucial pour sélectionner le bon composant pour votre projet Arduino Mega. La distinction fondamentale réside dans la façon dont ils génèrent le son et le niveau de contrôle dont vous avez besoin.

Caractéristiques du Buzzer Actif :

• Oscillateur Autonome : Contient un circuit oscillant interne qui génère automatiquement une tonalité à fréquence fixe lorsqu'il est alimenté
• Fonctionnement Simple : Il suffit d'appliquer une tension (signal HIGH) et il émet un bip - aucune programmation de fréquence nécessaire
• Tonalité Constante : Produit une fréquence unique et prédéterminée (typiquement 2-4 kHz)
• Implémentation Facile : Parfait pour les débutants - fonctionne comme une LED (digitalWrite HIGH/LOW)
• Exigence d'Alimentation : Nécessite une tension continue pour maintenir la sortie sonore
• Applications : Systèmes d'alarme simples, bips de notification, retour de clavier, alertes d'erreur, indicateurs audio de base
• Avantage : Extrêmement simple à programmer - aucun calcul de fréquence ou chronométrage nécessaire
• Limitation : Ne peut pas jouer de mélodies ou changer de hauteur - seulement des bips marche/arrêt

Caractéristiques du Buzzer Passif :

• Pas d'Oscillateur Interne : Nécessite un signal d'onde carrée externe pour produire du son
• Dépendant de la Fréquence : La fréquence du signal d'entrée détermine la hauteur de sortie
• Capacité Musicale : Peut jouer différentes notes et mélodies complètes en variant la fréquence
• Complexité de Programmation : Nécessite la fonction tone() ou génération manuelle de signal PWM
• Sortie Variable : Produit toute fréquence que vous programmez (typiquement 20 Hz à 20 kHz)
• Applications : Projets musicaux, lecture de mélodies, alarmes multi-tonalités, effets sonores, communication basée sur les tonalités
• Avantage : Contrôle complet de la hauteur et du ton - peut créer des sons complexes
• Limitation : Nécessite une programmation plus complexe et des connaissances en fréquence

Guide de Sélection Rapide :

• Choisissez un Buzzer Actif pour : Bips simples, alarmes, notifications, projets débutants
• Choisissez un Buzzer Passif pour : Musique, mélodies, tonalités variables, effets sonores, projets avancés

Conseil de Pro : Les buzzers passifs offrent beaucoup plus de polyvalence et ne sont que légèrement plus complexes à programmer. À des fins d'apprentissage, les buzzers passifs enseignent des concepts précieux sur la fréquence, le ton, et la synthèse audio !

Buzzer Piézo vs Buzzer Électromagnétique

Au-delà de la distinction actif/passif, les buzzers diffèrent également par leur technologie fondamentale de génération sonore. Comprendre les mécanismes piézoélectriques versus électromagnétiques vous aide à choisir le buzzer optimal pour vos exigences d'alimentation, de taille, et de qualité audio.

Buzzer Piézo (Technologie Piézoélectrique) :

• Principe de Génération Sonore : Utilise un cristal céramique piézoélectrique qui se dilate et se contracte physiquement lorsqu'une tension est appliquée, créant des vibrations mécaniques qui produisent des ondes sonores
• Caractéristiques Audio : Produit des tons aigus, clairs et nets avec une excellente clarté
• Plage de Fréquence : Large réponse en fréquence - peut générer des tons de 100 Hz à 10 kHz ou plus
• Efficacité Énergétique : Consommation électrique extrêmement faible (typiquement 1-3 mA) - parfait pour les projets alimentés par batterie
• Taille et Poids : Très compact et léger - facile à intégrer dans de petits projets
• Durabilité : Aucune bobine mobile ou pièce mécanique à user - très fiable et durable
• Applications : Systèmes d'alarme, instruments de musique, montres, appareils médicaux, retour de capteurs, projets Arduino
• Exigence de Tension : Fonctionne efficacement à 3-5V (compatible Arduino) ou 12-24V pour une sortie plus forte
• Qualité Sonore : Tons clairs et purs idéaux pour les mélodies et notifications claires

Buzzer Électromagnétique (Technologie Bobine Magnétique) :

• Principe de Génération Sonore : Utilise une bobine électromagnétique qui attire un diaphragme métallique, créant des vibrations par force magnétique
• Caractéristiques Audio : Produit des sons plus profonds et plus bourdonnants avec une qualité plus mécanique
• Plage de Fréquence : Plage de fréquence limitée - produit typiquement une seule fréquence de résonance
• Consommation Électrique : Tirage de courant plus élevé (typiquement 10-30 mA) comparé aux buzzers piézo
• Taille et Poids : Plus volumineux dû aux composants de bobine et magnétiques - construction plus lourde
• Durabilité : Les composants mécaniques peuvent s'user avec le temps - légèrement moins fiable à long terme
• Applications : Sonnettes de porte, réveils traditionnels, alarmes industrielles, alertes automobiles
• Exigence de Tension : Nécessite souvent une tension plus élevée (6-12V) pour une performance optimale
• Qualité Sonore : Son "bourdonnant" caractéristique - bon pour les alarmes qui attirent l'attention

Pourquoi les Buzzers Piézo sont Idéaux pour les Projets Arduino :

1. Tension Compatible Arduino : Fonctionne parfaitement aux niveaux logiques 3.3V ou 5V
2. Faible Tirage de Courant : Peut être alimenté directement depuis les broches Arduino (max 40mA par broche)
3. Taille Compacte : S'adapte facilement sur les breadboards et dans les boîtiers de projet
4. Capacité Musicale : Excellente réponse en fréquence pour jouer des mélodies
5. Aucun Composant Externe : Aucun transistor ou relais nécessaire pour un fonctionnement 3-5V

Flexibilité de Tension avec Buzzers 3-24V :

Beaucoup de buzzers piézo disponibles en magasin sont conçus pour un fonctionnement 3V-24V [LINK_MAIN_PIEZO_BUZZER], offrant une flexibilité pour différents scénarios d'alimentation :

• Fonctionnement 3-5V (Connexion Arduino Directe) : Connectez la broche positive du buzzer directement à une broche de sortie numérique Arduino Mega. Produit des bips clairs adaptés pour le retour de clavier, les notifications, et les sons d'interface utilisateur. La broche Arduino peut fournir suffisamment de courant (~20mA) pour piloter le buzzer à volume modéré.
• Fonctionnement 12-24V (Contrôle par Relais ou Transistor) : Connectez le buzzer à une alimentation externe 12V à travers un relais ou transistor contrôlé par Arduino. Produit des sons d'alarme significativement plus forts adaptés pour les systèmes de sécurité, les alertes industrielles, et les notifications qui attirent l'attention. La tension plus élevée pilote le cristal piézo plus fort, augmentant la sortie acoustique.

Portée du Tutoriel :

Ce guide se concentre spécifiquement sur l'utilisation de buzzers piézo 3-5V (types actif et passif) avec contrôle direct par broche Arduino Mega. C'est la configuration la plus commune pour les projets Arduino et ne nécessite aucun composant supplémentaire. Si vous devez contrôler des buzzers haute tension (12V) pour une sortie plus forte, veuillez consulter notre Arduino Mega - Buzzer, qui couvre le contrôle par relais et les circuits de commutation par transistor.

Brochage

Comprendre le brochage du buzzer piézo est essentiel pour une connexion appropriée à votre Arduino Mega. Heureusement, les buzzers ont une interface simple à deux fils qui rend le câblage direct, mais la polarité appropriée et les méthodes de connexion sont importantes pour un fonctionnement fiable.

Configuration des Broches du Buzzer :

La plupart des buzzers piézo comportent deux terminaux ou fils avec des fonctions spécifiques :

• Broche Négative/Masse (-) : C'est le terminal de masse de référence. Connectez cette broche à la broche GND (masse) de l'Arduino Mega pour compléter le circuit électrique. Sur les buzzers avec fils conducteurs, le fil noir ou le plus court est typiquement la masse. Sur les buzzers montés sur PCB, ceci est généralement marqué avec un symbole "-" ou peut être la broche connectée au boîtier métallique.
• Broche Positive/Signal (+) : C'est le terminal d'entrée de contrôle qui reçoit le signal de pilotage de l'Arduino Mega. Connectez cette broche à une broche de sortie numérique sur l'Arduino (par ex., broche 2, 4, ou toute autre broche numérique). Sur les buzzers avec fils conducteurs, le fil rouge ou le plus long est typiquement positif. Sur les buzzers montés sur PCB, ceci est marqué avec un symbole "+" et est souvent connecté à l'électrode active du cristal piézo.

Méthodes de Connexion :

1. Connexion Directe Broche Arduino (buzzers 3-5V) :
• Broche positive → Broche de sortie numérique Arduino (par ex., broche 2)
• Broche négative → GND Arduino
• Utiliser quand la tension nominale du buzzer est 3-5V
• La broche Arduino peut fournir un courant suffisant (typiquement 1-20mA)
• Simple, ne nécessite aucun composant supplémentaire

• Broche positive → Alimentation externe positive (12V)
• Broche négative → Collecteur de transistor ou NO de relais (normalement ouvert)
• Émetteur de transistor ou COM de relais → Masse de l'alimentation
• La broche Arduino contrôle la base du transistor ou la bobine du relais
• Utiliser quand le buzzer nécessite une tension plus élevée que ce que l'Arduino peut fournir
• Permet un fonctionnement du buzzer à courant élevé et haute tension

La Polarité Compte :

Bien que les buzzers piézo soient généralement sensibles à la polarité (spécialement les buzzers actifs avec circuit interne), les connecter à l'envers ne les endommagera généralement pas mais peut entraîner :

• Aucune sortie sonore ou son très faible
• Volume réduit ou audio déformé
• Fonctionnement incohérent

Vérifiez toujours la polarité avant de connecter. Si votre buzzer ne produit pas de son, essayez d'inverser les connexions.

Identification des Broches du Buzzer :

• Buzzers à fils conducteurs : Rouge = positif (+), Noir = négatif (-)
• Buzzers montés sur PCB : Recherchez les marquages "+" et "-" sur le boîtier
• Fil plus long : Généralement positif (similaire à la convention LED)
• Modules de buzzer : Broches clairement étiquetées S (signal), VCC (+), et GND (-)

Utilisation de Modules de Buzzer :

Beaucoup de modules de buzzer piézo compatibles Arduino incluent des fonctionnalités supplémentaires :

• Interface à trois broches : VCC (alimentation), GND (masse), S (signal)
• Transistor intégré : Permet un pilotage de courant plus élevé pour une sortie plus forte
• Trous de montage : Intégration facile dans les boîtiers de projet
• Étiquetage clair : Aucune confusion de polarité

Les modules de buzzer simplifient les connexions et sont recommandés pour les débutants !

Comment Fonctionne un Buzzer Actif

Les buzzers actifs contiennent un circuit oscillant interne qui génère automatiquement une tonalité à fréquence fixe lorsqu'ils sont alimentés. Comprendre leur fonctionnement vous aide à implémenter un retour audio simple mais efficace dans vos projets Arduino.

Mode Bip Continu :

Quand vous appliquez une tension (5V ou 3.3V) à la broche positive d'un buzzer actif, le circuit oscillateur interne s'active et pilote l'élément piézoélectrique à une fréquence fixe (typiquement 2-4 kHz). Le buzzer produit un bip continu tant que l'alimentation est appliquée :

• digitalWrite(buzzerPin, HIGH) → Le buzzer s'ALLUME, produit une tonalité continue
• digitalWrite(buzzerPin, LOW) → Le buzzer s'ÉTEINT, silencieux

Ce simple contrôle marche/arrêt rend les buzzers actifs incroyablement faciles à utiliser - ils fonctionnent exactement comme les LED. L'oscillateur interne gère toute la génération de fréquence automatiquement, donc vous n'avez pas besoin d'utiliser PWM ou la fonction tone().

Création de Motifs de Bip :

Bien que les buzzers actifs ne puissent pas changer de hauteur (fréquence fixe), vous pouvez créer différents motifs de bip en contrôlant le timing des impulsions marche/arrêt. En envoyant un motif d'onde carrée (signaux HIGH et LOW alternés) à la broche positive, vous créez des motifs audio distinctifs :

• Impulsions lentes (500ms marche, 500ms arrêt) : Bips longs - bon pour les notifications calmes
• Impulsions moyennes (200ms marche, 200ms arrêt) : Bips standard - alertes générales
• Impulsions rapides (100ms marche, 100ms arrêt) : Bips rapides - avertissements urgents
• Motifs de code morse : Timing marche/arrêt variable - communication de données
• Motifs rythmiques : Séquences de timing personnalisées - signatures audio uniques

En variant la durée et le rythme des impulsions, vous pouvez créer des motifs reconnaissables qui transmettent différentes significations (bip de succès, bip d'erreur, bip d'avertissement, etc.). Bien que vous ne puissiez pas changer la hauteur comme avec un buzzer passif, les motifs de timing créatifs rendent les buzzers actifs étonnamment expressifs.

Programmation des Buzzers Actifs :

Avantages des Buzzers Actifs :

• Aucune fonction tone() nécessaire - utilisez un simple digitalWrite()
• Aucun calcul de fréquence requis
• Sortie cohérente et fiable
• Parfait pour les débutants
• Idéal pour les alertes et notifications simples

Comment Fonctionne un Buzzer Passif

Les buzzers passifs n'ont pas d'oscillateur interne et nécessitent un signal de fréquence externe pour générer du son. Cela les rend légèrement plus complexes à contrôler mais offre une formidable flexibilité pour créer des tonalités musicales et des effets audio variés.

Pourquoi les Buzzers Passifs Ont Besoin d'un Signal :

Contrairement aux buzzers actifs qui émettent automatiquement un bip lorsqu'ils sont alimentés, les buzzers passifs ne produiront aucun son quand vous appliquez simplement une tension DC (digitalWrite HIGH) à la broche positive. C'est parce que les buzzers passifs ont besoin d'un signal changeant (alternant entre HIGH et LOW) pour vibrer l'élément piézoélectrique et produire du son.

• Application d'une tension constante (digitalWrite HIGH) : Aucun son - le cristal piézo se défléchit mais ne vibre pas
• Application d'un signal d'onde carrée (fonction tone()) : Son produit - le cristal vibre à la fréquence du signal

Génération de Son Dépendante de la Fréquence :

Quand vous envoyez un signal d'onde carrée (alternant rapidement entre HIGH et LOW) à la broche positive du buzzer passif, le cristal piézoélectrique vibre à la fréquence de ce signal, générant des ondes sonores audibles. La relation entre la fréquence et la hauteur perçue est directe :

• Basse fréquence (100-300 Hz) : Tonalités profondes, graves (notes de basse)
• Fréquence moyenne (300-1000 Hz) : Tonalités de moyenne gamme (gamme de parole typique)
• Haute fréquence (1000-4000 Hz) : Tonalités aiguës (notes d'aigu)
• Très haute fréquence (4000+ Hz) : Tonalités perçantes, semblables à des sifflements

Exigences d'Onde Carrée :

Un signal de pilotage approprié pour un buzzer passif est une onde carrée avec ces caractéristiques :

• Cycle de service de 50% : Le signal est HIGH pendant exactement la moitié de la période, LOW pour l'autre moitié
• Fréquence consistante : La fréquence détermine la hauteur que vous entendez
• Variation de tension suffisante : Doit basculer entre 0V (LOW) et 5V (HIGH)

Jouer des Notes Musicales :

La musique consiste en notes avec des fréquences spécifiques (mesurées en Hertz). En programmant votre Arduino pour générer des ondes carrées à ces fréquences précises, vous pouvez jouer des mélodies reconnaissables :

• Do médium (C4) : 261.63 Hz
• La4 (diapason de concert) : 440 Hz
• Do5 (une octave au-dessus du do médium) : 523.25 Hz

Pour jouer une mélodie, vous :

1. Générez une onde carrée à la fréquence de la première note pour sa durée
2. Arrêtez brièvement le ton (silence entre les notes)
3. Générez une onde carrée à la fréquence de la note suivante
4. Répétez pour toutes les notes de la mélodie

Fonction tone() d'Arduino :

Heureusement, vous n'avez pas besoin de créer manuellement des ondes carrées ! Arduino fournit la fonction tone() qui génère automatiquement l'onde carrée requise à toute fréquence que vous spécifiez :

Exemple - jouer le do médium (261 Hz) pendant 1 seconde :

Avantages des Buzzers Passifs :

• Contrôle complet de la hauteur : Jouer toute fréquence de 20 Hz à 20 kHz
• Capacité musicale : Créer des mélodies, chansons, et effets sonores
• Tonalités variables : Différentes fréquences pour différentes notifications
• Effets sonores : Sirènes, alarmes, sons de jeu en balayant les fréquences
• Outil d'apprentissage : Enseigne les concepts de fréquence, ton, et synthèse audio

Quand Utiliser des Buzzers Passifs :

• Projets nécessitant une sortie musicale (chansons, mélodies)
• Applications nécessitant plusieurs tonalités distinctes
• Dispositifs interactifs avec retour audio varié
• Projets éducatifs enseignant le son et la fréquence
• Jeux et jouets avec effets sonores

Schéma de Câblage

Connecter un buzzer piézo à votre Arduino Mega est simple grâce à l'interface simple à deux fils du buzzer. Vous avez deux options principales de câblage : connexion directe à un composant buzzer autonome ou utilisation d'un module buzzer pré-assemblé. Les deux méthodes sont compatibles Arduino et fonctionnent de manière fiable pour les applications 3-5V.

Option 1 : Connexion Directe du Buzzer

Pour les buzzers piézo autonomes (le composant brut avec deux fils conducteurs ou broches), câblez-les directement à votre Arduino Mega et breadboard :

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Détails de Câblage :

• Broche positive (+) du buzzer ou fil rouge → Broche numérique 2 de l'Arduino Mega (ou toute autre broche numérique)
• Broche négative (-) du buzzer ou fil noir → GND (masse) de l'Arduino Mega
• Utilisez la breadboard pour des connexions pratiques et une gestion facile des fils
• Gardez les fils courts pour minimiser le bruit et les interférences

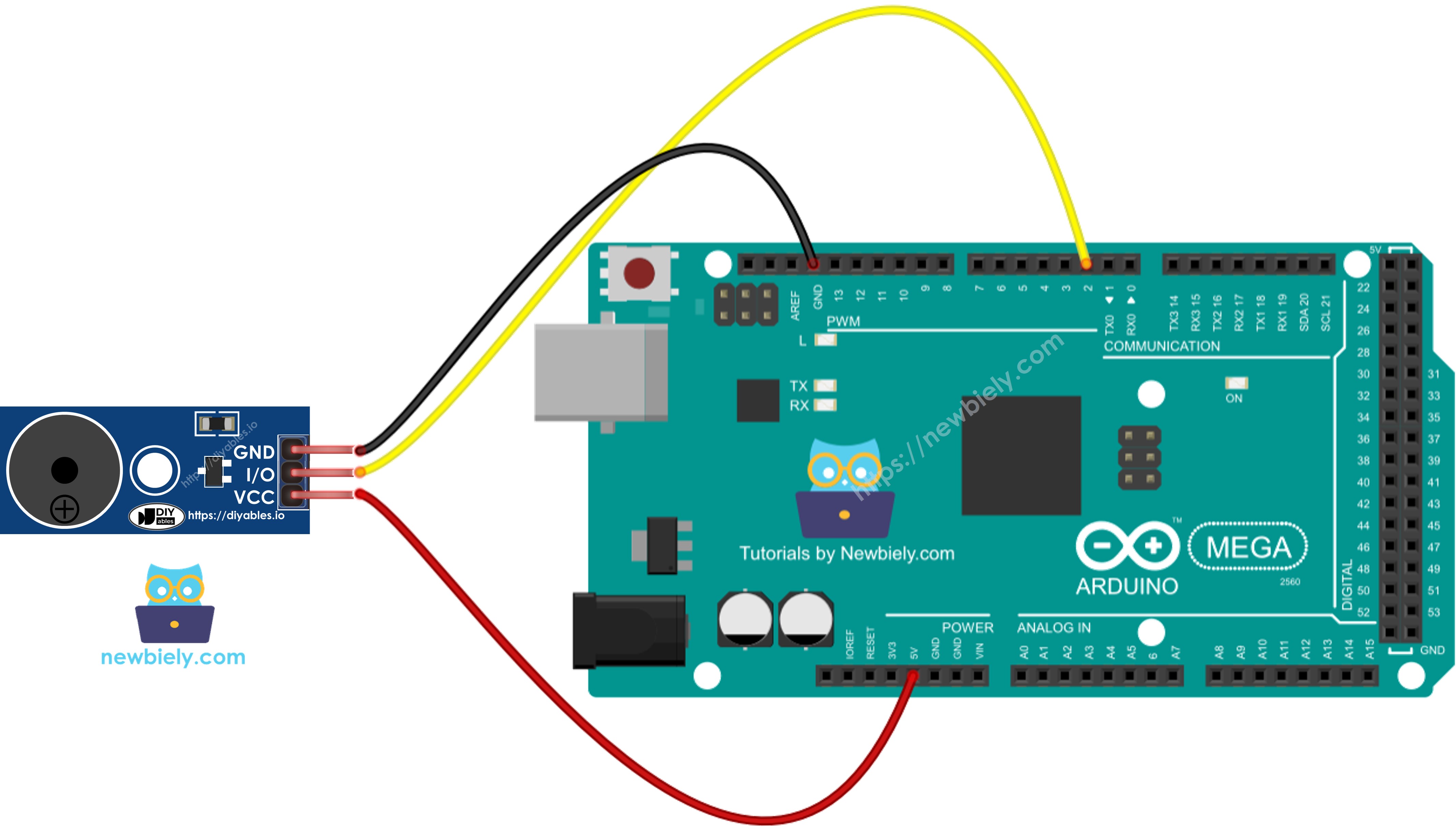

Option 2 : Connexion de Module Buzzer

Les modules buzzer incluent l'élément buzzer monté sur un PCB avec des broches clairement étiquetées et parfois des circuits supplémentaires (résistance ou transistor) pour de meilleures performances :

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Détails de Câblage du Module :

• Broche S (signal) du module → Broche numérique 2 de l'Arduino Mega (ou toute broche numérique)

-
