Arduino Mega - Ruban LED WS2812B
Prêt à créer des affichages lumineux époustouflants avec votre Arduino ? Vous êtes au bon endroit ! Ce tutoriel sur les rubans LED WS2812B vous guidera à travers tout ce que vous devez savoir pour construire d'incroyables projets d'éclairage RGB qui répondent à vos moindres commandes.
Les rubans LED RGB WS2812B sont absolument incroyables pour les projets Arduino Mega - imaginez avoir un contrôle total sur des dizaines de LED colorées avec une seule broche de votre Arduino Mega ! Que vous rêviez de créer un éclairage d'ambiance pour votre chambre, de construire une installation artistique hypnotisante, ou d'ajouter des effets dynamiques à votre prochain projet, ce guide vous y mènera étape par étape.
Dans ce tutoriel complet, nous explorerons comment votre Arduino Mega peut contrôler tous les aspects d'un ruban LED WS2812B. Vous apprendrez à changer la couleur de chaque LED individuelle, à ajuster les niveaux de luminosité, et à créer des animations fluides qui impressionneront tous ceux qui les verront. Imaginez avoir un arc-en-ciel programmable au bout des doigts - chaque LED peut afficher n'importe quelle couleur que vous voulez, exactement quand vous le voulez.
Ce qui rend ce tutoriel spécial, c'est la façon dont nous décomposerons tout en éléments faciles à comprendre. Ne vous inquiétez pas si vous débutez avec les rubans LED ou la programmation Arduino Mega - à la fin de ce guide, vous aurez la confiance et les connaissances nécessaires pour créer vos propres effets lumineux personnalisés. Les possibilités sont vraiment infinies : décorations de fêtes qui dansent sur la musique, configurations de jeu avec éclairage réactif, ou même projets de technologie portable qui illuminent la nuit !
Matériel requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À propos du ruban LED RGB WS2812B
Le ruban LED RGB WS2812B est un fantastique ruban LED adressable qui vous donne un contrôle incroyable sur les LED individuelles avec une complexité de câblage minimale. Imaginez avoir une chaîne d'ampoules intelligentes - chaque LED contient sa propre petite puce contrôleur qui peut recevoir et traiter les commandes de couleur indépendamment. Cela signifie que vous pouvez créer des motifs arc-en-ciel, des effets de poursuite, ou même afficher de simples animations, tout cela depuis une seule broche de votre Arduino Mega !
Ce qui rend les rubans WS2812B si populaires parmi les makers, c'est leur nature "adressable". Contrairement aux rubans LED traditionnels où toutes les LED affichent la même couleur, chaque LED (appelée un "pixel") sur un ruban WS2812B peut afficher une couleur et un niveau de luminosité complètement différents. Le ruban utilise un protocole de communication en chaîne astucieux où votre Arduino Mega envoie des données à la première LED, qui transmet ensuite les informations à la LED suivante, et ainsi de suite le long de la ligne.
Ces rubans sont incroyablement polyvalents et existent en différentes densités - de 30 LED par mètre pour un éclairage d'accentuation subtil à 144 LED par mètre pour des dégradés de couleur denses et lisses. Les LED individuelles sont capables d'afficher plus de 16 millions de couleurs différentes en combinant la lumière rouge, verte et bleue à différentes intensités. Elles fonctionnent en 5V DC et chaque LED peut consommer jusqu'à 60mA lors de l'affichage d'un blanc brillant, c'est pourquoi nous avons besoin de cette alimentation externe pour les rubans plus longs.
La beauté de travailler avec les rubans WS2812B réside dans leur simplicité - malgré les effets complexes qu'ils peuvent créer, ils ne nécessitent que trois connexions : alimentation, masse, et une seule ligne de données vers votre Arduino. Cela les rend parfaits pour les débutants qui veulent des résultats impressionnants sans être submergés par des schémas de câblage compliqués.
Brochage
Jetons un coup d'œil au brochage - ne vous inquiétez pas, c'est plus simple qu'il n'y paraît ! Comprendre ces trois connexions est essentiel pour faire fonctionner votre ruban LED sans problème, et une fois que vous verrez à quel point c'est simple, vous vous demanderez pourquoi vous vous êtes inquiété.
Le ruban LED RGB WS2812B a trois broches :
- Broche GND : Il s'agit de la broche de connexion à la masse. Connectez-la au GND (0V) de votre alimentation et de votre Arduino Mega pour compléter le circuit électrique - pensez-y comme le chemin de retour pour l'électricité.
- Broche VCC : Il s'agit de la broche d'entrée d'alimentation. Connectez-la à la borne positive de votre alimentation externe 5V. Cela fournit l'énergie nécessaire pour allumer toutes ces LED colorées.
- Broche Din : Il s'agit de la broche d'entrée de données qui reçoit les signaux de contrôle de votre Arduino. Cette seule broche transporte toutes les informations de couleur et de timing pour chaque LED de votre ruban entier - plutôt incroyable quand on y pense !
La logique de connexion est merveilleusement simple : votre Arduino Mega envoie des données de couleur numériques via la broche Din, tandis que l'alimentation externe fournit l'énergie électrique via VCC et GND. Chaque LED lit les données qui lui sont destinées, affiche cette couleur, et transmet les données restantes à la LED suivante dans la chaîne.
Une erreur courante des débutants est d'essayer d'alimenter le ruban directement depuis la broche 5V de l'Arduino - cela fonctionne pour des rubans très courts avec seulement quelques LED, mais les rubans plus longs ont besoin de plus de courant que votre Arduino Mega ne peut fournir en toute sécurité. C'est pourquoi nous utilisons une alimentation externe pour des effets lumineux fiables et brillants.
※ Note:
L'ordre des broches peut varier entre les fabricants. Utilisez TOUJOURS les étiquettes imprimées sur le ruban LED.

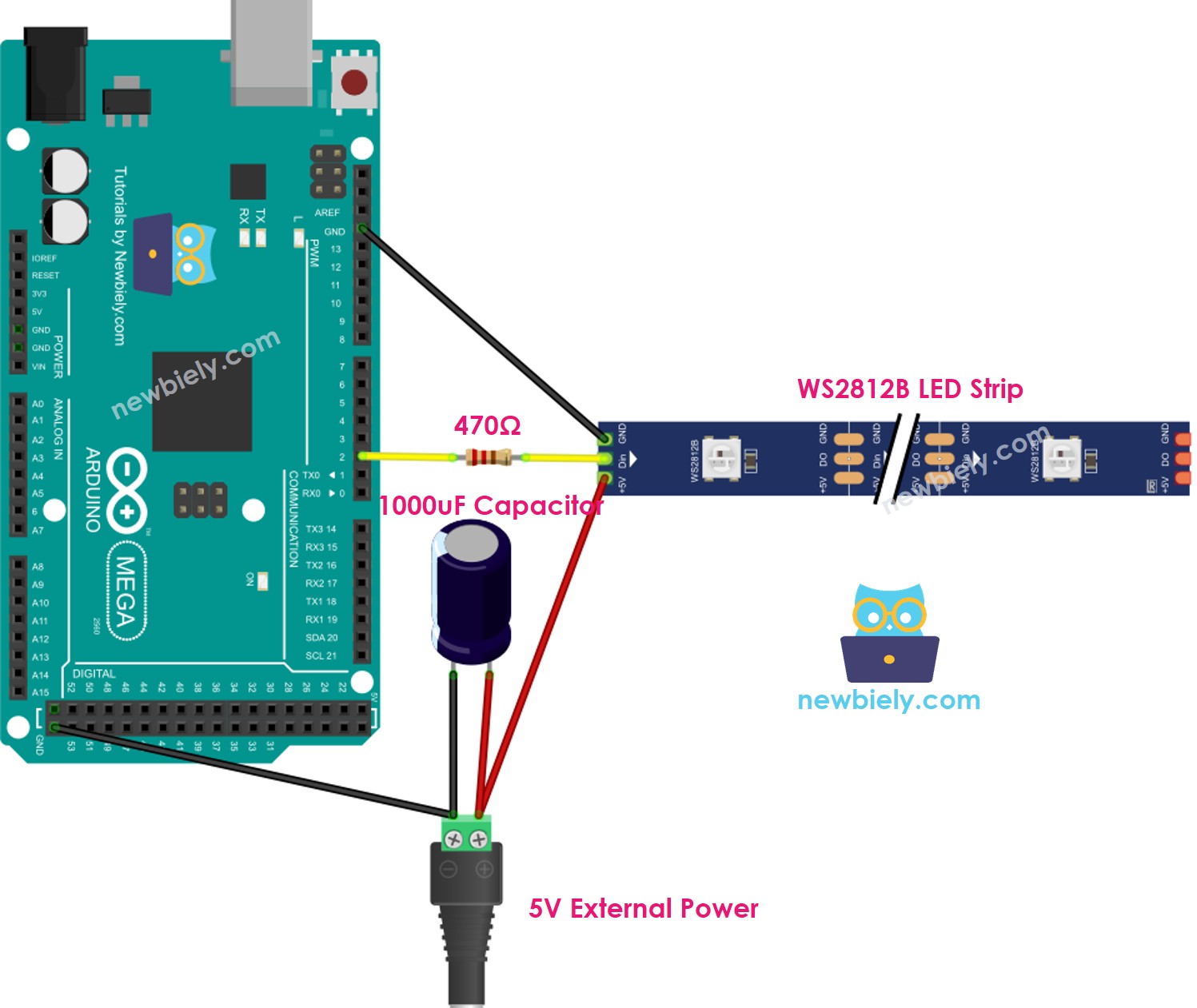

Schéma de câblage
Maintenant connectons tout ensemble ! Le schéma de câblage ci-dessous montre l'approche recommandée pour alimenter et contrôler votre ruban LED WS2812B en toute sécurité. Prenez votre temps pour étudier les connexions - bien faire le câblage est crucial pour un projet réussi.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Note importante de sécurité : Bien que des approches de câblage plus simples puissent sembler tentantes, utiliser la configuration d'alimentation externe montrée ci-dessus est l'approche recommandée pour un fonctionnement fiable. Les rubans LED peuvent consommer un courant significatif, surtout lors de l'affichage de couleurs vives, et l'alimentation intégrée de votre Arduino n'est pas conçue pour gérer cette charge en toute sécurité.
Le condensateur de 1000µF agit comme un tampon d'alimentation, lissant les fluctuations de tension lorsque les LED s'allument et s'éteignent rapidement. La résistance de 470Ω protège l'entrée de données de la première LED contre les pics de tension potentiels et les problèmes de réflexion de signal. Ces composants peuvent sembler être un travail supplémentaire, mais ils vous éviteront des problèmes intermittents frustrants par la suite !
| Broche du composant | Broche Arduino Mega | Alimentation externe |
|---|---|---|
| WS2812B GND | GND | GND de l'alimentation |
| WS2812B VCC | - | 5V (+) de l'alimentation |
| WS2812B Din | Pin 2 (via résistance 470Ω) | - |
| Condensateur 1000µF - | Entre + et - de l'alimentation | |
| Condensateur 1000µF + | Entre + et - de l'alimentation |
Comment programmer le ruban LED RGB WS2812B
Maintenant la partie excitante - donnons vie à votre ruban LED avec du code ! Ne vous inquiétez pas si vous débutez en programmation ; nous passerons en revue tout étape par étape. Les exemples de code ci-dessous vous montreront exactement comment créer de beaux effets lumineux, et je promets que c'est beaucoup plus facile que vous ne le pensez.
Il existe deux bibliothèques populaires qui peuvent contrôler les rubans LED WS2812B, chacune ayant ses propres avantages :
- Bibliothèque Adafruit NeoPixel : Facile à utiliser pour les débutants avec une excellente documentation et des performances stables
- Bibliothèque FastLED : Fonctionnalités avancées et effets, parfaite pour les animations complexes
Ce tutoriel utilise la bibliothèque Adafruit NeoPixel car elle est incroyablement conviviale pour les débutants tout en étant suffisamment puissante pour la plupart des projets. Pensez-y comme à vos petites roues que vous voudrez en fait continuer à utiliser parce qu'elles fonctionnent si bien !
Configuration de votre objet WS2812B
D'abord, faisons connaître votre ruban LED à votre Arduino Mega. C'est comme présenter votre Arduino Mega à son nouvel ami coloré :
Initialisation de votre ruban LED
Avant de pouvoir contrôler vos LED, vous devez initialiser le ruban - pensez-y comme à l'activation du canal de communication :
Contrôle des LED individuelles
C'est ici que la magie opère ! Vous pouvez définir la couleur de chaque LED individuelle (appelée un "pixel" dans le code) :
Ajustement de la luminosité globale
Vous voulez assombrir ou éclaircir tout votre ruban ? Utilisez la fonction setBrightness :
※ Note:
- WS2812B.setBrightness() est utilisé pour tous les pixels du ruban LED. Pour définir la luminosité de chaque pixel individuel, nous pouvons ajuster la valeur de couleur lors de l'appel de setPixelColor().
- Les valeurs définies par WS2812B.setBrightness() et WS2812B.setPixelColor() ne prennent effet que lorsque WS2812B.show() est appelé - pensez à show() comme le bouton "go" qui met réellement à jour vos LED !
Code Arduino Mega
Prêt à voir votre ruban LED prendre vie ? Le code ci-dessous crée un bel effet en cascade qui est parfait pour débuter. Il allume les pixels en vert un par un, puis fait clignoter tout le ruban en rouge - simple mais impressionnant !
Le code démontre plusieurs concepts clés : contrôle de pixels individuels, délais de timing pour des animations fluides, et comment allumer ou éteindre tous les pixels simultanément. Ne vous inquiétez pas de comprendre chaque ligne immédiatement - concentrez-vous sur la façon dont les fonctions de base fonctionnent ensemble pour créer l'effet.
Étapes rapides
Nouveau sur Arduino ? Nous recommandons de consulter notre guide Arduino Mega Getting Started - il vous aidera à tout comprendre et vous donnera la confiance nécessaire pour aborder ce projet avec succès !

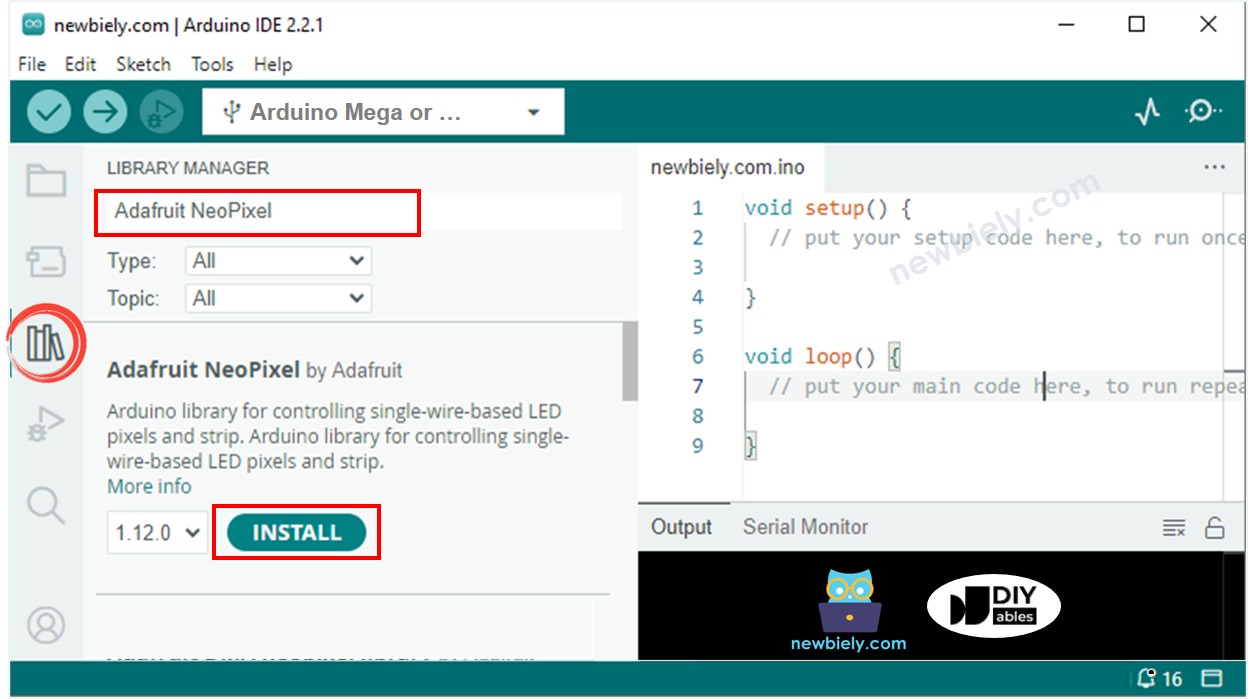

- Installer la bibliothèque NeoPixel : Naviguez vers l'icône Bibliothèques dans la barre de gauche de l'IDE Arduino. C'est là que vivent toutes les bibliothèques magiques qui rendent les tâches complexes simples !
- Rechercher la bibliothèque : Recherchez "NeoPixel" et trouvez la bibliothèque NeoPixel par Adafruit. Cette bibliothèque gérera tous les protocoles de timing et de communication complexes pour vous.
- Installer la bibliothèque : Cliquez sur le bouton Install pour installer la bibliothèque NeoPixel. Prenez votre temps avec ceci - avoir la bonne bibliothèque est crucial pour que tout fonctionne correctement.
- Télécharger votre code : Copiez le code ci-dessus et ouvrez-le dans l'IDE Arduino. N'oubliez pas de le sauvegarder avec un nom significatif comme "Test_Ruban_LED" pour pouvoir le retrouver plus tard !
- Connecter et télécharger : Assurez-vous que votre Arduino Mega est connecté via USB, puis cliquez sur le bouton Upload. Vous verrez quelques lumières clignotantes sur votre Arduino Mega pendant le transfert du code - c'est tout à fait normal !
- Alimenter tout : Connectez votre alimentation externe et regardez la magie opérer ! Votre ruban LED devrait commencer à afficher l'effet en cascade vert suivi du flash rouge.
- Profitez du spectacle : Asseyez-vous et admirez votre travail - vous venez de créer votre premier affichage lumineux programmable ! Vous y êtes presque - vous vous débrouillez très bien !
Conseil de pro : Commencez avec un ruban LED plus court (10-15 pixels) pour vos premières expériences. C'est plus facile à déboguer, utilise moins d'énergie, et les effets se produisent plus rapidement pour que vous puissiez itérer et apprendre plus vite. Vous pouvez toujours passer à des rubans plus longs une fois que vous aurez maîtrisé les bases !
Sortie du moniteur série
Idées d'application
Inspiration de projets : Maintenant que vous avez maîtrisé les bases avec votre ruban LED WS2812B, votre créativité est votre seule limite ! Voici quelques idées de projets incroyables pour faire travailler votre imagination :
Vous pourriez créer un spectacle lumineux réactif à la musique qui pulse et change de couleurs avec vos chansons préférées, ou construire un système d'éclairage d'ambiance qui passe graduellement par des couleurs apaisantes tout au long de la journée. Que diriez-vous d'installer un affichage de notifications qui montre différentes couleurs pour les e-mails entrants, les alertes météo, ou les mises à jour des réseaux sociaux ?
Pour les passionnés de jeux, considérez la construction de lumières de jeu réactives qui répondent aux événements du jeu, ou créez un affichage de visualisation de température où le ruban montre un dégradé de couleur représentant la température de votre pièce. Les décorations de fêtes deviennent magiques quand vous programmez des motifs lumineux saisonniers - imaginez des cascades orange d'Halloween ou des effets de sapin de Noël qui dansent sur vos fenêtres !
Les makers plus aventureux pourraient s'attaquer à une veste LED portable pour les festivals ou les fêtes, construire un système d'éclairage intelligent d'escalier qui illumine les marches quand vous marchez, ou même construire un réveil lever de soleil qui s'illumine graduellement avec une lumière d'apparence naturelle pour vous réveiller en douceur. Les possibilités sont vraiment infinies - quelle création incroyable allez-vous donner vie en premier ?
Section vidéo
Regardez notre tutoriel vidéo pour une présentation visuelle de ce projet de ruban LED WS2812B ! La vidéo fournit des informations supplémentaires sur le processus de câblage, montre les effets LED en action, et inclut des conseils de dépannage utiles que vous pourriez trouver utiles si vous rencontrez des difficultés.
Défiez-vous
Défiez-vous : Prêt à passer au niveau supérieur avec vos compétences de ruban LED WS2812B ? Essayez ces défis amusants qui vous aideront à explorer de nouvelles possibilités et à devenir plus confiant avec les LED programmables :
Défis faciles (Parfait pour commencer) :
- Changez le temps de délai entre les pixels pour créer des effets en cascade plus rapides ou plus lents - expérimentez avec différentes vitesses pour voir ce qui a le meilleur rendu !
- Modifiez les couleurs dans l'exemple de code - essayez des pixels en cascade bleus ou un flash violet au lieu du rouge
- Ajoutez une troisième séquence de couleur après le flash rouge - peut-être un fade blanc doux ou un cycle arc-en-ciel
Défis moyens (Prêt à combiner les concepts) :
- Créez un effet de "respiration" où toutes les LED s'allument et s'éteignent lentement comme si elles respiraient - cela vous apprend les transitions fluides
- Construisez un indicateur de température utilisant un capteur où le ruban montre bleu pour froid, vert pour confortable, et rouge pour chaud
- Programmez un affichage d'horloge simple où différentes sections du ruban représentent les heures, minutes, ou secondes
Défis avancés (Il est temps d'être créatif) :
- Concevez un système réactif au son utilisant un module microphone qui change de couleurs et motifs selon les niveaux de bruit ambiant
- Créez une lumière d'ambiance connectée Wi-Fi que vous pouvez contrôler depuis votre smartphone en utilisant un ESP32 au lieu d'Arduino Mega
- Construisez un système d'éclairage d'escalier activé par le mouvement qui crée un effet de "vague" quand quelqu'un monte ou descend
Commencez par les défis faciles et progressez - ne vous inquiétez pas si vous bloquez, c'est exactement comme ça qu'on apprend et qu'on progresse ! Chaque défi vous apprendra quelque chose de nouveau et renforcera votre confiance pour le suivant. Rappelez-vous, chaque expert était autrefois un débutant qui a continué à expérimenter et à s'amuser avec ses projets !
