Arduino Mega - OLED 128x32

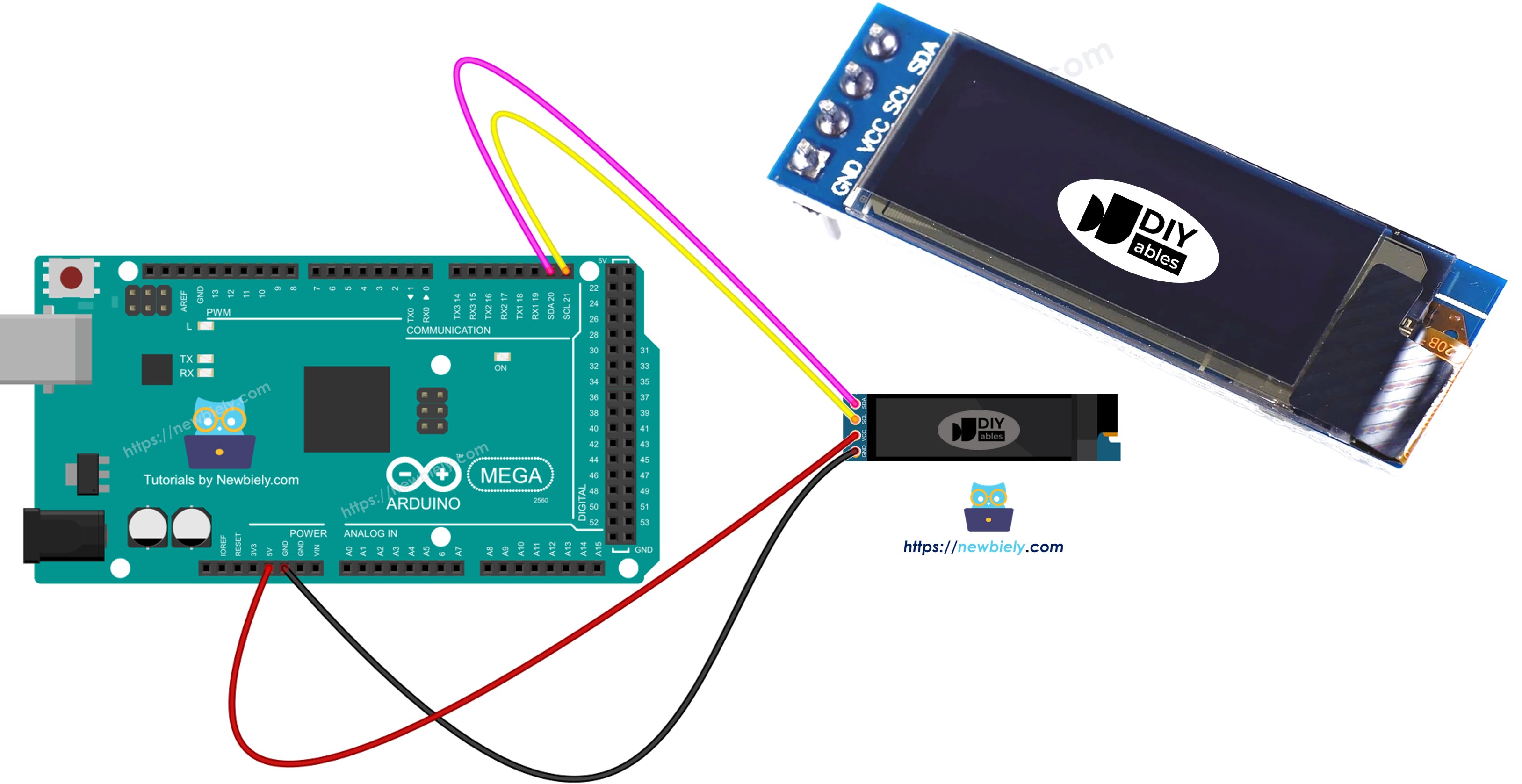

Ce guide vous montre comment utiliser un Arduino Mega avec un écran OLED 128x32 en utilisant I2C. Vous apprendrez :
- Comment connecter un écran OLED 128x32 à l'Arduino Mega.
- Comment faire afficher du texte et des nombres sur l'écran OLED 128x32 par l'Arduino Mega.
- Comment dessiner des images sur l'écran OLED 128x32 avec l'Arduino Mega.
- Comment afficher des images sur l'écran OLED 128x32 avec l'Arduino Mega.
- Comment centrer le texte et les nombres sur l'écran OLED 128x32, verticalement et horizontalement.
Matériel requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
À propos de l'écran OLED
Brochage de l'écran OLED I2C
- Broche GND : connecter à la masse de l'Arduino Mega.
- Broche VCC : alimentation pour l'écran ; connecter à la broche 5V de l'Arduino Mega.
- Broche SCL : ligne d'horloge I2C.
- Broche SDA : ligne de données I2C.
※ Note:
La disposition des broches sur un module OLED peut être différente selon le fabricant et le modèle. Vérifiez toujours les étiquettes sur le module OLED et suivez-les. Faites attention !
Ce guide est pour un écran OLED qui utilise le pilote SSD1306 I2C. Nous l'avons testé avec un écran OLED de DIYables. Il fonctionne parfaitement, sans aucun problème.

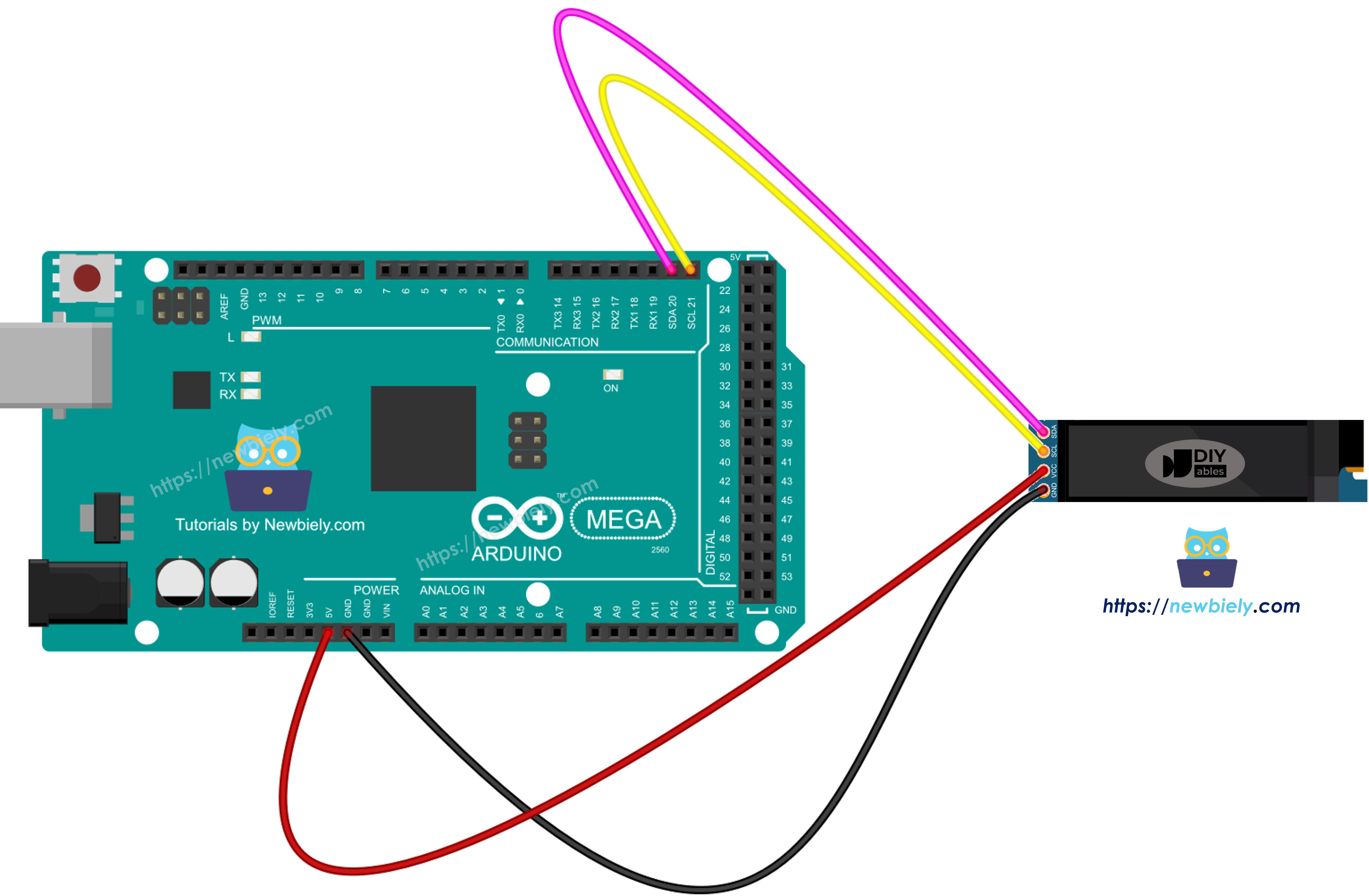

Schéma de câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Si vous utilisez un Arduino Mega différent, la disposition des broches sera différente de l'Uno. Consultez le tableau ci-dessous pour des informations sur les autres modèles Arduino Mega.
| Module OLED 128x32 | Arduino Mega |
|---|---|
| Vin | 5V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Comment utiliser l'OLED avec Arduino Mega
Installer la bibliothèque OLED SSD1306
- Trouvez l'icône Libraries sur le côté gauche de l'IDE Arduino.
- Tapez "SSD1306" dans la boîte de recherche et trouvez la bibliothèque SSD1306 par Adafruit.
- Cliquez sur Install pour ajouter la bibliothèque.
- Vous devez installer quelques bibliothèques supplémentaires.
- Cliquez sur le bouton Install All pour installer toutes les bibliothèques nécessaires.
Comment programmer pour OLED
- Ajouter une bibliothèque.
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
- Définir la taille de l'écran OLED 128 par 32.
#define SCREEN_WIDTH 128 // OLED display width in pixels
#define SCREEN_HEIGHT 32 // OLED display height in pixels
- Créer un objet d'affichage OLED SSD1306.
// Instantiate the SSD1306 OLED object for I2C communication (no reset pin)
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
- Dans la fonction setup(), préparer l'écran OLED.
// Initialize OLED display using I2C address 0x3C for a 128x32 display
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed")); // Output error message if initialization fails
while (true); // Stay in an endless loop to stop further processing
}
- Ensuite vous pouvez afficher du texte, des images et dessiner des lignes.
Code Arduino Mega - Afficher du texte sur OLED
/*
* Ce code Arduino Mega a été développé par newbiely.fr
* Ce code Arduino Mega est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-mega/arduino-mega-oled-128x32-display
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels
// declare an SSD1306 display object connected to I2C
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x32
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(1); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
oled.println("Hello World!"); // text to display
oled.display(); // show on OLED
}
void loop() {
}
Voici quelques fonctions que vous pouvez utiliser pour afficher du texte sur l'écran OLED :
- Oled.clearDisplay() : éteint tous les pixels.
- Oled.drawPixel(x, y, color) : dessine un point à la position x, y.
- Oled.setTextSize(n) : change la taille du texte ; choisissez de 1 à 8.
- Oled.setCursor(x, y) : définit où le texte commence.
- Oled.setTextColor(WHITE) : rend la couleur du texte blanche.
- Oled.setTextColor(BLACK, WHITE) : rend le texte noir et l'arrière-plan blanc.
- Oled.println("message") : affiche du texte.
- Oled.println(number) : affiche un nombre.
- Oled.println(number, HEX) : affiche un nombre en hexadécimal (base-16).
- Oled.display() : rafraîchit l'écran pour montrer les changements.
- Oled.startscrollright(start, stop) : fait défiler le texte de gauche à droite.
- Oled.startscrollleft(start, stop) : fait défiler le texte de droite à gauche.
- Oled.startscrolldiagright(start, stop) : fait défiler le texte en diagonale du bas gauche vers le haut droit.
- Oled.startscrolldiagleft(start, stop) : fait défiler le texte en diagonale du bas droit vers le haut gauche.
- Oled.stopscroll() : arrête tout défilement de texte.
Code Arduino Mega - Dessiner sur OLED
/*
* Ce code Arduino Mega a été développé par newbiely.fr
* Ce code Arduino Mega est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-mega/arduino-mega-oled-128x32-display
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels
// declare an SSD1306 display object connected to I2C
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x32
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.setCursor(0, 0);
}
void loop() {
// draw rectangle
oled.clearDisplay();
oled.drawRect(0, 15, 60, 40, WHITE);
oled.display();
delay(2000);
// fill rectangle
oled.clearDisplay();
oled.fillRect(0, 15, 60, 40, WHITE);
oled.display();
delay(2000);
// draw the round rectangle
oled.clearDisplay();
oled.drawRoundRect(0, 15, 60, 40, 8, WHITE);
oled.display();
delay(2000);
// fill the round rectangle
oled.clearDisplay();
oled.fillRoundRect(0, 15, 60, 40, 8, WHITE);
oled.display();
delay(2000);
// draw circle
oled.clearDisplay();
oled.drawCircle(20, 35, 20, WHITE);
oled.display();
delay(2000);
// fill circle
oled.clearDisplay();
oled.fillCircle(20, 35, 20, WHITE);
oled.display();
delay(2000);
// draw triangle
oled.clearDisplay();
oled.drawTriangle(30, 15, 0, 60, 60, 60, WHITE);
oled.display();
delay(2000);
// fill triangle
oled.clearDisplay();
oled.fillTriangle(30, 15, 0, 60, 60, 60, WHITE);
oled.display();
delay(2000);
}
Code Arduino Mega – Afficher une image
Pour afficher une image sur un écran OLED, transformez d'abord l'image (n'importe quel format) en un tableau bitmap. Vous pouvez utiliser cet outil Convertisseur d'Image vers Bitmap pour la convertir. Regardez l'image ci-dessous pour voir comment changer une image en tableau bitmap. J'ai transformé l'icône Arduino en tableau bitmap.
Copiez le nouveau code de tableau et collez-le dans le tableau d'icône Arduino dans le code ci-dessous.
La vidéo ci-dessous montre comment le faire avec un écran OLED 128x64, un Arduino Uno, et le logo Arduino.
Nous pouvons faire de la même façon pour que cela fonctionne avec Arduino Mega et l'OLED 128x32. Le code ci-dessous affiche l'icône DIYables sur l'OLED 128x32.
/*
* Ce code Arduino Mega a été développé par newbiely.fr
* Ce code Arduino Mega est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-mega/arduino-mega-oled-128x32-display
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels
// declare an SSD1306 display object connected to I2C
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
// bitmap of DIYable-icon image
int bitmap_width = 72; // MUST match to bitmap image size
int bitmap_height = 32; // MUST match to bitmap image size
const unsigned char bitmap_DIYables [] PROGMEM = {
// 'DIYables Icon', 72x32
0x00, 0x0f, 0xff, 0xff, 0x8f, 0xf8, 0x07, 0x38, 0x07, 0x00, 0x0f, 0xff, 0xff, 0x8f, 0xfe, 0x07,
0x1c, 0x0e, 0x00, 0x0f, 0xff, 0xff, 0x8f, 0xff, 0x07, 0x1c, 0x1c, 0x00, 0x0f, 0xff, 0xff, 0x8e,
0x07, 0x87, 0x0e, 0x1c, 0x00, 0x0f, 0xff, 0xff, 0x8e, 0x03, 0xc7, 0x0f, 0x38, 0x00, 0x0f, 0xff,
0xff, 0x8e, 0x01, 0xc7, 0x07, 0x38, 0x00, 0x0f, 0xff, 0xff, 0x8e, 0x01, 0xc7, 0x03, 0xf0, 0xf0,
0x0f, 0xff, 0xff, 0x8e, 0x01, 0xc7, 0x03, 0xe0, 0xfc, 0x0f, 0xff, 0xff, 0x8e, 0x01, 0xc7, 0x01,
0xe0, 0xfe, 0x0f, 0xff, 0xff, 0x8e, 0x03, 0xc7, 0x01, 0xc0, 0xff, 0x8f, 0xff, 0xff, 0x8e, 0x03,
0x87, 0x01, 0xc0, 0xff, 0x8f, 0xff, 0xff, 0x8e, 0x0f, 0x87, 0x01, 0xc0, 0xff, 0xcf, 0xff, 0xff,
0x8f, 0xff, 0x07, 0x01, 0xc0, 0xff, 0xef, 0xff, 0xff, 0x8f, 0xfc, 0x07, 0x01, 0xc0, 0xff, 0xef,
0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00,
0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00,
0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x8f,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xfc, 0xfd, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0x0f, 0xfc, 0xfc, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xfc, 0xfc, 0xff, 0xff, 0xff,
0xef, 0xff, 0xff, 0x0e, 0x0c, 0x0c, 0xc3, 0x07, 0xff, 0xef, 0xff, 0xfe, 0x0f, 0xec, 0xec, 0x99,
0x7f, 0xff, 0xef, 0xff, 0xfe, 0x0f, 0x04, 0xe4, 0x81, 0x0f, 0xff, 0xcf, 0xff, 0xfc, 0x0e, 0x32,
0xe4, 0x9f, 0xc7, 0xff, 0x8f, 0xff, 0xf8, 0x0e, 0x32, 0x4c, 0x9b, 0x67, 0xff, 0x0f, 0xff, 0xf0,
0x0e, 0x04, 0x0c, 0xc3, 0x0f, 0xfe, 0x0f, 0xff, 0xe0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x0f,
0xff, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x0f, 0xfc, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff
};
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x32
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
}
void loop() {
oled.clearDisplay();
// display bitmap to the center
int x = (SCREEN_WIDTH - bitmap_width) / 2;
int y = (SCREEN_HEIGHT - bitmap_height) / 2;
oled.drawBitmap(x, y, bitmap_DIYables, bitmap_width, bitmap_height, WHITE);
oled.display();
delay(2000);
}
※ Note:
- L'image doit s'adapter à l'écran ou être plus petite.
- Si vous voulez utiliser le code avec un OLED 128x32, vous devez redimensionner l'image et changer la largeur et la hauteur dans la fonction oled.drawBitmap().
Comment centrer verticalement et horizontalement du texte/nombre sur OLED
/*
* Ce code Arduino Mega a été développé par newbiely.fr
* Ce code Arduino Mega est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-mega/arduino-mega-oled-128x32-display
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // // create SSD1306 display object connected to I2C
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x32
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
}
void loop() {
// display string
String text = "DIYables";
oledDisplayCenter(text);
delay(2000);
// display number
int number = 21;
String str = String(number);
oledDisplayCenter(str);
delay(2000);
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Dépannage OLED
Si l'écran OLED est vide, veuillez suivre ces étapes :
- Assurez-vous que le câblage est correct.
- Vérifiez que votre OLED I2C utilise un pilote SSD1306.
- Vérifiez l'adresse I2C de votre OLED en utilisant le code Scanner d'Adresse I2C sur la carte Arduino Mega.
// I2C address scanner program
#include <Wire.h>
void setup()
{
Wire.begin();
Serial.begin(9600);
Serial.println("I2C Scanner");
}
void loop()
{
byte error, address;
int nDevices;
Serial.println("Scanning...");
nDevices = 0;
for(address = 1; address < 127; address++ )
{
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0)
{
Serial.print("I2C device found at address 0x");
if (address < 16)
Serial.print("0");
Serial.print(address,HEX);
Serial.println(" !");
nDevices++;
}
else if (error==4)
{
Serial.print("Unknown error at address 0x");
if (address < 16)
Serial.print("0");
Serial.println(address,HEX);
}
}
if (nDevices == 0)
Serial.println("No I2C devices found");
else
Serial.println("done");
delay(5000); // wait 5 seconds for next scan
}
Ce que vous voyez sur le Moniteur Série :
COM6
Scanning...
I2C device found at address 0x3C !
done
Scanning...
I2C device found at address 0x3C !
done
Autoscroll
Clear output
9600 baud
Newline
