Arduino Mega - RFID/NFC
Prêt à plonger dans le monde fascinant de la technologie RFID et NFC avec votre Arduino Mega ? Vous êtes au bon endroit ! Ce tutoriel complet vous guidera à travers tout ce que vous devez savoir sur l'utilisation de RFID/NFC avec Arduino, et je vous promets que c'est plus simple que vous ne le pensez.
Dans ce guide, nous explorerons comment travailler avec la technologie RFID/NFC en utilisant Arduino Mega et le populaire module lecteur RFID RC522. Que vous rêviez de construire un système de contrôle d'accès, un tracker d'inventaire, ou un projet interactif, la technologie RFID ouvre d'incroyables possibilités pour vos projets Arduino Mega. Le système RFID/NFC se compose de deux composants essentiels : un lecteur et des étiquettes. Bien qu'il existe deux lecteurs RFID/NFC populaires disponibles - RC522 et PN532 - ce tutoriel se concentre spécifiquement sur le lecteur RFID RC522, qui est parfait pour les débutants grâce à sa simplicité et sa fiabilité.
Ne vous inquiétez pas si vous êtes nouveau dans la technologie RFID - nous commencerons par les bases et développerons votre compréhension étape par étape. Le module lecteur RFID RC522 (aussi appelé Module RFID-RC522) est incroyablement polyvalent et peut lire l'UID des étiquettes RFID/NFC, modifier les UID sur les étiquettes réinscriptibles, écrire des données sur les étiquettes, et lire les données stockées depuis les étiquettes. Pour la plupart des projets Arduino Mega, lire l'identifiant unique (UID) est l'application la plus commune et utile, c'est donc exactement ce sur quoi nous nous concentrerons pour maîtriser aujourd'hui.
À la fin de ce tutoriel, vous comprendrez comment fonctionne la technologie RFID, saurez comment câbler en toute sécurité le module RC522 à votre Arduino, et aurez du code fonctionnel qui lit les étiquettes RFID comme un pro. De plus, nous explorerons des idées de projets passionnants qui inspireront votre prochaine création. Commençons ce voyage excitant dans la technologie sans contact !
Matériel requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À propos du Module RFID-RC522
Le module RFID-RC522 est un lecteur RFID puissant mais convivial pour débutants qui rend le travail avec la technologie sans contact incroyablement accessible pour les projets Arduino Mega. Pensez-y comme votre passerelle vers la construction de systèmes intelligents et interactifs qui peuvent identifier des objets, des personnes ou des animaux sans aucun contact physique requis.
Ce petit module remarquable fonctionne à une fréquence de 13,56MHz et prend en charge plusieurs protocoles RFID/NFC, le rendant compatible avec une grande variété d'étiquettes et de cartes. Ce qui rend le RC522 particulièrement attrayant pour les passionnés d'Arduino Mega est son excellent équilibre entre fonctionnalité, prix abordable et facilité d'utilisation. Le module peut lire des étiquettes à des distances allant jusqu'à 50mm (environ 2 pouces), ce qui est parfait pour la plupart des applications pratiques comme les systèmes de contrôle d'accès ou le suivi d'inventaire.
Le RC522 excelle dans plusieurs domaines clés qui le rendent idéal pour vos projets. Il offre des performances fiables avec une faible consommation d'énergie, prend en charge la communication SPI (qui fonctionne parfaitement avec Arduino), et vient avec un support de bibliothèque complet qui simplifie la programmation. La taille compacte du module et son brochage simple facilitent son intégration dans vos projets, que vous construisiez un simple lecteur RFID ou un système complexe multi-capteurs.
Brochage du Module RFID-RC522
Jetons un coup d'œil au brochage - ne vous inquiétez pas, c'est plus simple que ça en a l'air ! Comprendre ces connexions de broches est essentiel pour faire fonctionner correctement votre projet RFID, et une fois que vous verrez comment elles fonctionnent ensemble, vous vous sentirez confiant pour tout connecter.
Le RFID-RC522 a 8 broches, et bien que certaines soient des connexions d'alimentation et de masse communes, d'autres sont conçues pour fonctionner avec différents modes de communication comme SPI, I2C, et UART. Pour les projets Arduino Mega, nous nous concentrerons sur le mode SPI car il est le plus fiable et le mieux supporté. Voici ce que fait chaque broche :
- Broche GND : Il s'agit de votre broche de connexion à la masse. Connectez ceci au GND de votre Arduino (0V) pour compléter le circuit - pensez-y comme le chemin de retour pour le courant électrique.
- Broche VCC : Il s'agit de la broche d'alimentation qui doit être connectée à 3,3V. Rappelez-vous, ce module fonctionne en 3,3V, pas en 5V, donc le connecter à 5V pourrait endommager votre module.
- Broche RST : Il s'agit de la broche de contrôle de reset et de mise hors tension. Quand cette broche passe au niveau bas, le module entre en mode de mise hors tension complète. Quand elle remonte, le module se reset et redémarre - très pratique pour le dépannage !
- Broche IRQ : Il s'agit d'une broche d'interruption qui peut alerter votre microcontrôleur Arduino Mega quand une étiquette RFID entre dans sa proximité. C'est comme si le module tapotait votre Arduino Mega sur l'épaule pour dire "Hey, il y a une étiquette ici !"
- Broche MISO/SCL/TX : Cette broche polyvalente agit comme MISO (Master In, Slave Out) quand l'interface SPI est activée, SCL quand l'interface I2C est activée, et TX quand l'interface UART est activée. Pour nos projets Arduino Mega, elle enverra des données de retour à votre Arduino.
- Broche MOSI : Cette broche agit comme MOSI (Master Out, Slave In) quand l'interface SPI est activée. Votre Arduino Mega l'utilisera pour envoyer des commandes au module RC522.
- Broche SCK : Cette broche agit comme SCK (Serial Clock) quand l'interface SPI est activée - elle maintient tout synchronisé comme un métronome pour le transfert de données.
- Broche SS/SDA/RX : Une autre broche polyvalente qui agit comme SS (Slave Select) quand l'interface SPI est activée, SDA quand l'interface I2C est activée, et RX quand l'interface UART est activée. Pensez à SS comme le signal d'"attention" qui dit au module quand écouter.
※ Note:
- L'ordre des broches peut varier selon les fabricants. Utilisez TOUJOURS les étiquettes imprimées sur le module. L'image ci-dessus montre le brochage du module du fabricant DIYables.
- Ne connectez pas la broche VCC à la broche 5V. Cela détruira probablement votre module.
- La bibliothèque MFRC522 ne supporte que le mode SPI. Par conséquent, ce tutoriel utilise uniquement la communication SPI.
Comment fonctionne RFID/NFC
Comprendre comment fonctionne la technologie RFID/NFC vous aidera à apprécier la magie qui se produit dans vos projets et à résoudre les problèmes qui pourraient survenir. La beauté de cette technologie réside dans sa simplicité et le fait qu'elle fonctionne sans aucun contact physique ou même une ligne de vue directe !

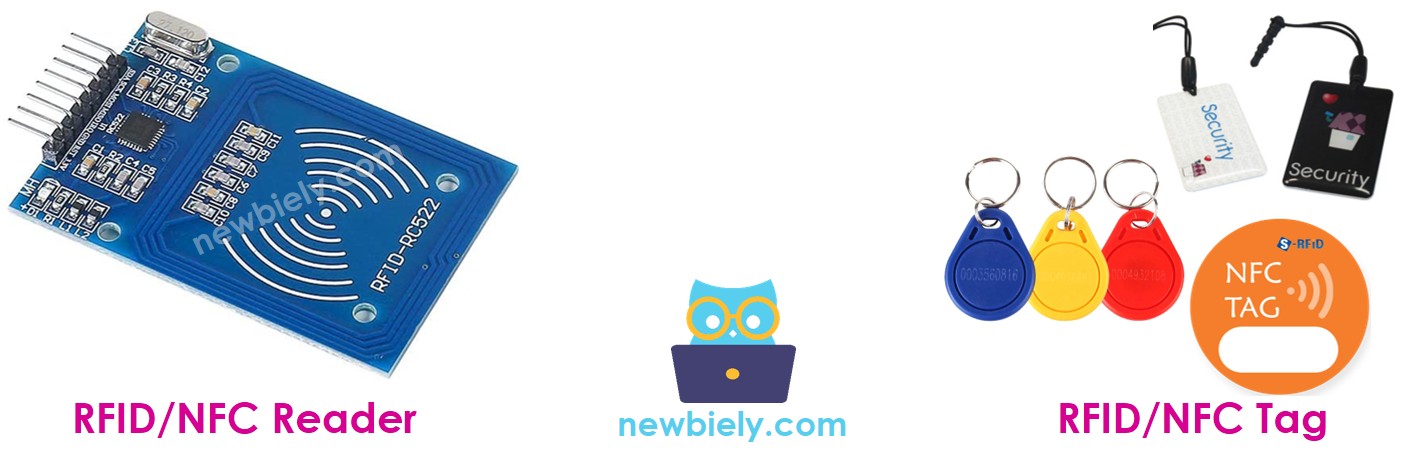

Les systèmes RFID/NFC consistent en deux composants essentiels travaillant ensemble : le lecteur (votre module RC522) et l'étiquette (les cartes ou porte-clés que vous scannez). Le lecteur est le composant actif qui contient un module de radiofréquence et une antenne, qui génère un champ électromagnétique haute fréquence. Pensez-y comme diffusant constamment un signal radio dans une petite zone autour de lui.
L'étiquette, d'autre part, est généralement un dispositif passif qui n'a besoin d'aucune source d'alimentation propre - assez incroyable quand vous y pensez ! Chaque étiquette contient une petite puce qui stocke et traite l'information, plus une petite antenne pour recevoir et transmettre des signaux. L'étiquette stocke des informations importantes incluant son UID (ID unique) et toute donnée additionnelle que vous pourriez vouloir stocker, comme les permissions d'accès ou les informations utilisateur.
Voici où la magie opère : quand vous voulez lire l'information d'une étiquette, vous l'approchez simplement du lecteur (généralement à moins de 5 cm). Le processus de lecture est fascinant - le lecteur génère un champ électromagnétique qui alimente réellement l'étiquette en causant le mouvement d'électrons à travers l'antenne de l'étiquette. C'est comme la charge sans fil, mais pour les données ! Une fois alimentée, la puce à l'intérieur de l'étiquette répond en envoyant l'information demandée de retour au lecteur à travers un autre signal radio. Le lecteur détecte ce signal de réponse, le transforme en données numériques que votre Arduino Mega peut comprendre, et le transmet à votre code. Plutôt cool, non ?
Schéma de câblage entre le Module RFID-RC522 et Arduino
Maintenant parlons de connecter votre module RC522 à votre Arduino Mega - et voici quelque chose d'important à garder en tête pour un projet réussi. Le Module RFID-RC522 est conçu pour fonctionner à un niveau de 3,3V, tandis que les broches de sortie d'un Arduino Mega produisent un niveau de 5V. Cette différence de tension signifie que nous devons être réfléchis sur nos connexions.
Note de sécurité importante : Bien que connecter les broches Arduino Mega directement au module RC522 puisse fonctionner à des fins de test, ce n'est pas l'approche recommandée pour des projets fiables et à long terme. L'incompatibilité de tension peut causer un comportement erratique ou potentiellement endommager votre module avec le temps.
Pour l'approche la plus sûre, vous devriez réguler les signaux 5V de votre Arduino Mega vers 3,3V avant de vous connecter à certaines broches du module RC522. La bonne nouvelle est que toutes les broches n'ont pas besoin de régulation de tension - la broche MISO peut gérer l'entrée 5V sans problème. Cependant, les broches SS, SCK, MOSI, et RST devraient avoir leur tension régulée pour assurer un fonctionnement fiable et protéger votre module.
Ce tutoriel fournit deux approches de câblage différentes pour que vous puissiez choisir ce qui fonctionne le mieux pour votre situation :

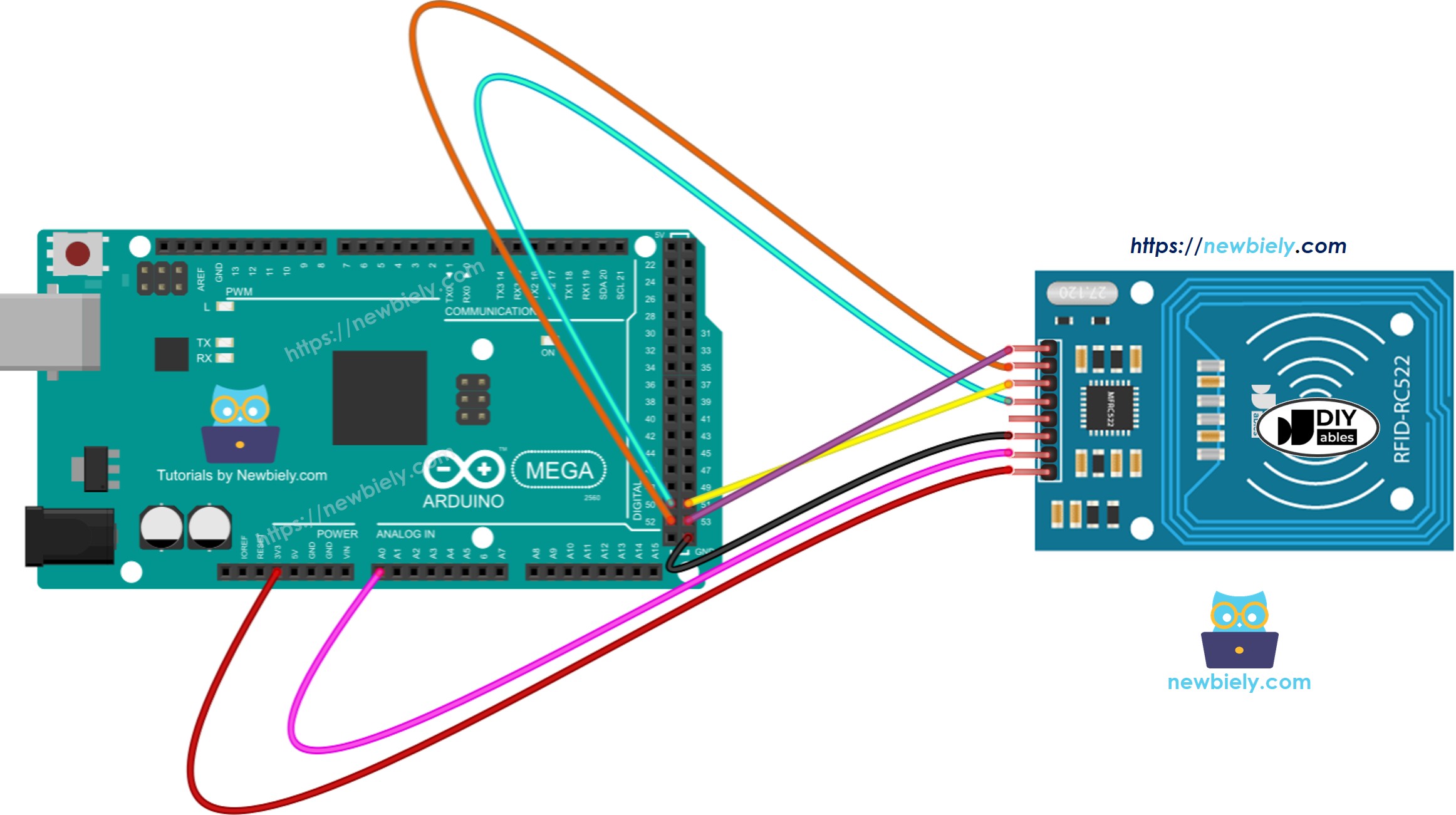

Câblage simple (pour les tests et l'apprentissage) :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

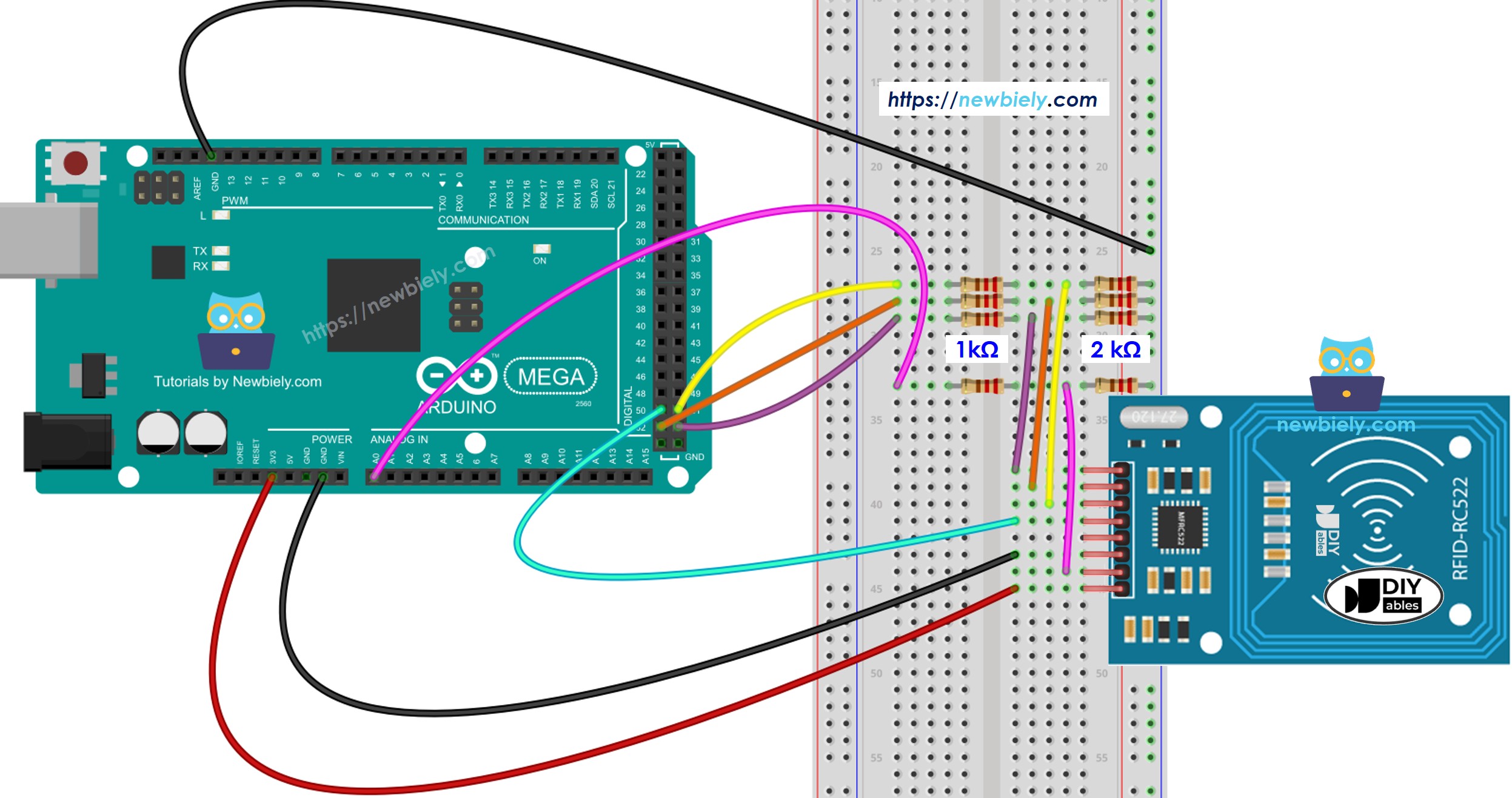

Câblage sûr avec régulation de tension (recommandé pour les projets) :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Dans la version avec régulation de tension, nous utilisons de simples circuits diviseurs de tension avec des résistances 1kΩ et 2kΩ pour réduire en toute sécurité les signaux 5V à approximativement 3,3V. Cette solution simple utilise des résistances de base que vous avez probablement déjà dans votre kit et fournit une régulation de tension fiable pour votre projet.
Tableau de câblage du Module RFID/NFC RC522 et Arduino
| RFID/NFC RC522 | Arduino Mega |
|---|---|
| SS | Pin 53 |
| SCK | Pin 52 |
| MOSI | Pin 51 |
| MISO | Pin 50 |
| IRQ | (non connecté) |
| GND | GND |
| RST | Pin A0 |
| VCC | 3.3V |
Code Arduino Mega RFID/NFC
Maintenant pour la partie excitante - donnons vie à ce projet avec du code ! Ne vous inquiétez pas si vous êtes nouveau en programmation ; nous allons tout parcourir étape par étape, et les exemples de code ci-dessous vous montreront exactement comment lire les étiquettes RFID avec votre Arduino. Programmer votre lecteur RFID est en fait plus simple que vous ne le pensez, grâce à l'excellente bibliothèque MFRC522 qui gère tous les détails de communication complexes pour vous.
La beauté de travailler avec RFID sur Arduino Mega est qu'une fois que vous comprenez les concepts de base, vous pouvez adapter et étendre le code pour d'innombrables projets créatifs. Que vous construisiez un simple lecteur d'étiquettes ou un système de contrôle d'accès complexe, les principes fondamentaux restent les mêmes. Commençons avec un exemple de base qui lit et affiche l'UID de toute étiquette RFID que vous présentez au lecteur.
Étapes rapides
Nouveau sur Arduino ? Pas de souci ! Commencez par notre guide Démarrage Arduino Mega pour apprendre d'abord les bases - cela vous aidera à tout comprendre quand vous plongerez dans ce projet RFID.

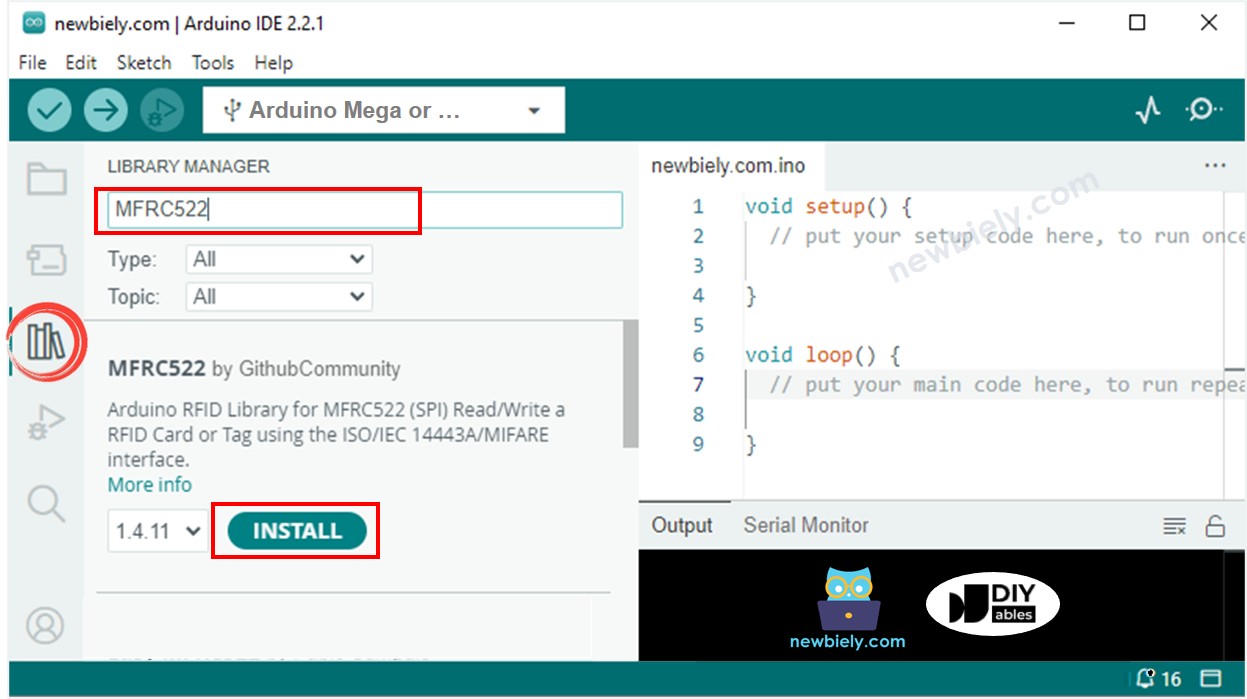

- Installer la bibliothèque MFRC522 : Naviguez vers l'icône Libraries dans la barre de gauche de l'Arduino Mega. Cette bibliothèque est essentielle pour communiquer avec votre module RC522 et rend la programmation beaucoup plus facile que d'écrire tout le code de communication à partir de zéro.
- Rechercher la bibliothèque : Recherchez "MFRC522", puis trouvez la bibliothèque par GithubCommunity. C'est la bibliothèque la plus populaire et bien maintenue pour les modules RC522, avec une excellente documentation et support communautaire.
- Installer la bibliothèque : Cliquez sur le bouton Install pour installer la bibliothèque MFRC522. L'Arduino Mega téléchargera et installera automatiquement tout ce dont vous avez besoin - plutôt pratique !
- Télécharger votre code : Copiez le code fourni ci-dessus et ouvrez-le dans votre Arduino Mega. Prenez un moment pour regarder le code et voir comment il initialise le lecteur RFID et vérifie les nouvelles étiquettes.
- Télécharger vers Arduino : Cliquez sur le bouton Upload sur Arduino Mega pour transférer votre code vers l'Arduino. Vous verrez les LEDs TX/RX clignoter pendant que le code se télécharge - cela signifie que tout fonctionne correctement !
- Ouvrir le moniteur série : Ouvrez le moniteur série (Tools > Serial Monitor) pour voir la sortie de votre lecteur RFID. Assurez-vous que le taux de baud est réglé sur 9600 pour correspondre à votre code.
- Tester vos étiquettes : Tapotez plusieurs étiquettes RFID/NFC sur votre module RFID-RC522 une à la fois. Tenez chaque étiquette près du lecteur pendant une seconde ou deux - vous n'avez pas besoin d'appuyer fort, juste de l'approcher !
- Voir les résultats : Regardez comment l'information UID apparaît sur votre moniteur série. Chaque étiquette a son propre identifiant unique - plutôt cool de le voir en action !
Conseil de pro : Si vous ne voyez aucune sortie, vérifiez à nouveau vos connexions de câblage et assurez-vous que vos étiquettes sont compatibles avec la fréquence 13,56MHz. Parfois il faut un moment pour que le module s'initialise, alors soyez patient lors de votre premier essai !
Comment fonctionne la technologie RFID/NFC en pratique
Maintenant que vous avez votre système RFID opérationnel, plongeons plus profondément dans ce qui se passe réellement quand vous scannez une étiquette. Comprendre le processus technique vous aidera à résoudre les problèmes et concevoir des projets plus sophistiqués.
Quand vous approchez une étiquette RFID de votre lecteur RC522, plusieurs étapes fascinantes se produisent en millisecondes. D'abord, l'antenne du lecteur crée un champ électromagnétique 13,56MHz qui s'étend à environ 5 cm autour du module. Quand une étiquette compatible entre dans ce champ, l'énergie électromagnétique est capturée par la petite bobine d'antenne de l'étiquette et convertie en juste assez de puissance électrique pour réveiller la puce de l'étiquette.
Une fois alimentée, la puce de l'étiquette répond avec ses informations stockées, en commençant par un protocole d'évitement de collision pour assurer une communication claire si plusieurs étiquettes sont présentes. L'étiquette transmet ensuite son UID et autres données de retour au lecteur en utilisant un processus appelé modulation de charge - essentiellement changer le champ électromagnétique d'une façon que le lecteur peut détecter et décoder.
Le module RC522 traite ces données entrantes, effectue une vérification d'erreur pour assurer l'exactitude, et rend l'information disponible à votre Arduino Mega à travers la communication SPI. Votre code Arduino Mega peut alors utiliser ces données UID pour la prise de décision, l'enregistrement, le contrôle d'accès, ou toute autre application créative que vous pouvez imaginer.
Idées d'applications et de projets
Idées d'application : Maintenant que vous maîtrisez les bases de la technologie RFID Arduino Mega, votre créativité est la seule limite ! Voici quelques idées de projets passionnants pour faire couler votre imagination et inspirer votre prochaine création :
Vous pourriez créer un système de contrôle d'accès domestique intelligent qui reconnaît les porte-clés des membres de la famille et déverrouille automatiquement les portes ou désarme les systèmes de sécurité. Construisez un système de gestion d'inventaire pour votre atelier ou bureau qui suit quand les outils ou fournitures sont empruntés et retournés. Mettez en place un système de suivi de présence pour des événements, classes, ou réunions qui enregistre automatiquement quand les gens arrivent et partent.
Considérez développer un système d'alimentation pour animaux qui reconnaît les puces RFID de vos animaux et distribue la bonne quantité de nourriture aux heures programmées. Vous pourriez construire un tracker d'objets personnels qui vous aide à trouver les objets fréquemment égarés comme les clés, portefeuille, ou outils en enregistrant leur dernière localisation connue. Créez une exposition de musée ou éducative interactive où les visiteurs peuvent scanner des cartes RFID pour déclencher différents affichages, sons, ou effets d'éclairage.
Pour des projets plus avancés, vous pourriez construire un ouvre-porte de garage qui reconnaît les véhicules autorisés avec des étiquettes RFID, développer un système de gestion de médicaments qui suit quand les prescriptions sont accédées, ou même créer un cabinet de stockage intelligent qui sait ce qui est à l'intérieur et peut vous guider vers des objets spécifiques. Les possibilités sont vraiment infinies, et chaque projet vous enseignera quelque chose de nouveau sur la technologie RFID et la programmation Arduino Mega !
Défiez-vous
Défiez-vous : Prêt à passer à la vitesse supérieure avec vos compétences RFID ? Essayez ces défis amusants pour élargir vos connaissances et construire quelque chose d'encore plus incroyable ! Commencez par les plus faciles et progressez - ne vous inquiétez pas si vous restez bloqué, c'est exactement comme ça qu'on apprend et grandit en tant que makers.
Défis faciles (Parfaits pour construire la confiance) :
- Modifiez le code pour afficher un message de bienvenue personnalisé pour des étiquettes RFID spécifiques - imaginez avoir votre Arduino Mega vous saluer par nom !
- Ajoutez une LED qui s'allume en différentes couleurs selon si une étiquette est autorisée ou non
- Créez un simple compteur qui suit combien de fois chaque étiquette a été scannée
Défis moyens (Temps de combiner les concepts) :
- Ajoutez un écran LCD pour montrer l'information d'étiquette sans avoir besoin du moniteur série
- Combinez RFID avec un moteur servo pour créer un mécanisme de verrouillage simple qui s'ouvre pour les étiquettes autorisées
- Construisez un système d'enregistrement de données qui sauvegarde les heures et dates de scan d'étiquettes sur une carte SD
- Créez un système multi-utilisateur qui stocke différents niveaux d'accès pour différentes étiquettes
Défis avancés (Pour les vraiment ambitieux) :
- Construisez un système de contrôle d'accès complet avec plusieurs lecteurs RFID à différents points d'entrée
- Créez un système d'inventaire basé sur RFID qui suit les objets entrant et sortant du stockage
- Développez un système de surveillance d'animaux qui suit les activités et horaires d'alimentation de vos animaux
- Concevez un jeu interactif ou puzzle qui utilise les étiquettes RFID comme pièces de jeu ou indices
Rappelez-vous, la meilleure façon d'apprendre est en faisant, alors choisissez un défi qui vous passionne et commencez à expérimenter. Chaque projet vous enseignera quelque chose de nouveau et vous rapprochera de devenir un expert RFID. Que construirez-vous en premier ?
