Arduino Mega - Potentiomètre

Ce guide vous montre comment utiliser un Arduino Mega avec un potentiomètre. Voici ce que nous allons apprendre :

Comment fonctionne un potentiomètre
Comment connecter un potentiomètre à l'Arduino Mega
Comment programmer l'Arduino Mega pour lire les valeurs du potentiomètre et les transformer en nombres utiles

Matériel requis

1	×	Arduino Mega
1	×	Câble USB 2.0 type A/B
1	×	Potentiomètre
1	×	Alternativement: 10k Ohm Trimmer Potentiometer
1	×	Alternativement: Kit potentiomètre
1	×	Alternativement: Module potentiomètre avec bouton
1	×	Breadboard (plaque d'essai)
1	×	Câbles de liaison
1	×	Recommandé: Screw Terminal Block Shield for Arduino Uno/Mega
1	×	Recommandé: Breadboard Shield for Arduino Mega
1	×	Recommandé: Enclosure for Arduino Mega

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos du potentiomètre

Un bouton appelé potentiomètre rotatif, ou capteur d'angle rotatif, vous permet de changer des réglages en le tournant, comme le volume d'une chaîne stéréo, la luminosité d'une lampe, ou le zoom d'un oscilloscope.

Brochage

Un potentiomètre a généralement trois broches.

Broche GND : connecter à la masse (0 volt)
Broche VCC : connecter à 5V ou 3.3V
Broche de sortie : envoie la tension vers la broche d'entrée de l'Arduino Mega

※ Note:

Vous pouvez échanger la broche de masse et la broche d'alimentation.

Comment ça fonctionne

Le bouton du potentiomètre peut tourner de 0° (le plus proche de GND) jusqu'à l'angle maximum (le plus proche de la broche VCC), appelé ANGLE_MAX.

La tension de la broche de sortie peut varier de la masse à la tension d'alimentation. La tension de sortie change directement lorsque vous tournez l'axe.

Si l'angle est de 0 degré, la tension de sortie est de 0 volt.
Si l'angle égale ANGLE_MAX, la tension de sortie est VCC.
Si l'angle est entre 0 et ANGLE_MAX, tension_sortie = angle fois VCC divisé par ANGLE_MAX.

※ Note:

La valeur ANGLE_MAX varie selon le fabricant. Habituellement, nous ne nous soucions pas d'ANGLE_MAX à moins que nous ayons besoin de calculer l'angle de rotation (voir la section cas d'usage).

Arduino Mega - Potentiomètre rotatif

Les broches A0 à A5 de l'Arduino Mega peuvent être utilisées comme entrées analogiques. Elles lisent une tension de 0 volt jusqu'à la tension d'alimentation (VCC) et la transforment en nombres de 0 à 1023. Ces nombres sont appelés valeurs ADC (valeurs de convertisseur analogique-numérique).

Si vous connectez la broche de sortie du potentiomètre à une broche d'entrée analogique de l'Arduino Mega, vous pouvez programmer l'Arduino pour lire la valeur analogique et la transformer en nombre utile.

Le nombre que l'Arduino Mega obtient n'est pas un angle ou une tension. C'est un nombre entier de 0 à 1023.

Nous lisons la valeur de la broche d'entrée analogique et la changeons en une autre valeur. Maintenant, voyons comment nous l'utilisons.

Cas d'usage

Convertir la valeur ADC en angle.
Convertir la valeur ADC en tension.
Convertir la valeur ADC en valeur de contrôle (par exemple, volume, luminosité, ou vitesse moteur). C'est l'usage le plus courant.

Redimensionnement de plage

		DE		VERS
Angle	tourné par l'utilisateur	0°	→	ANGLE_MAX
Tension	de la broche du potentiomètre	0V	→	VCC
Valeur ADC	lue par Arduino Mega	0	→	1023
Autre valeur	convertie par Arduino Mega	VALUE_MIN	→	VALUE_MAX

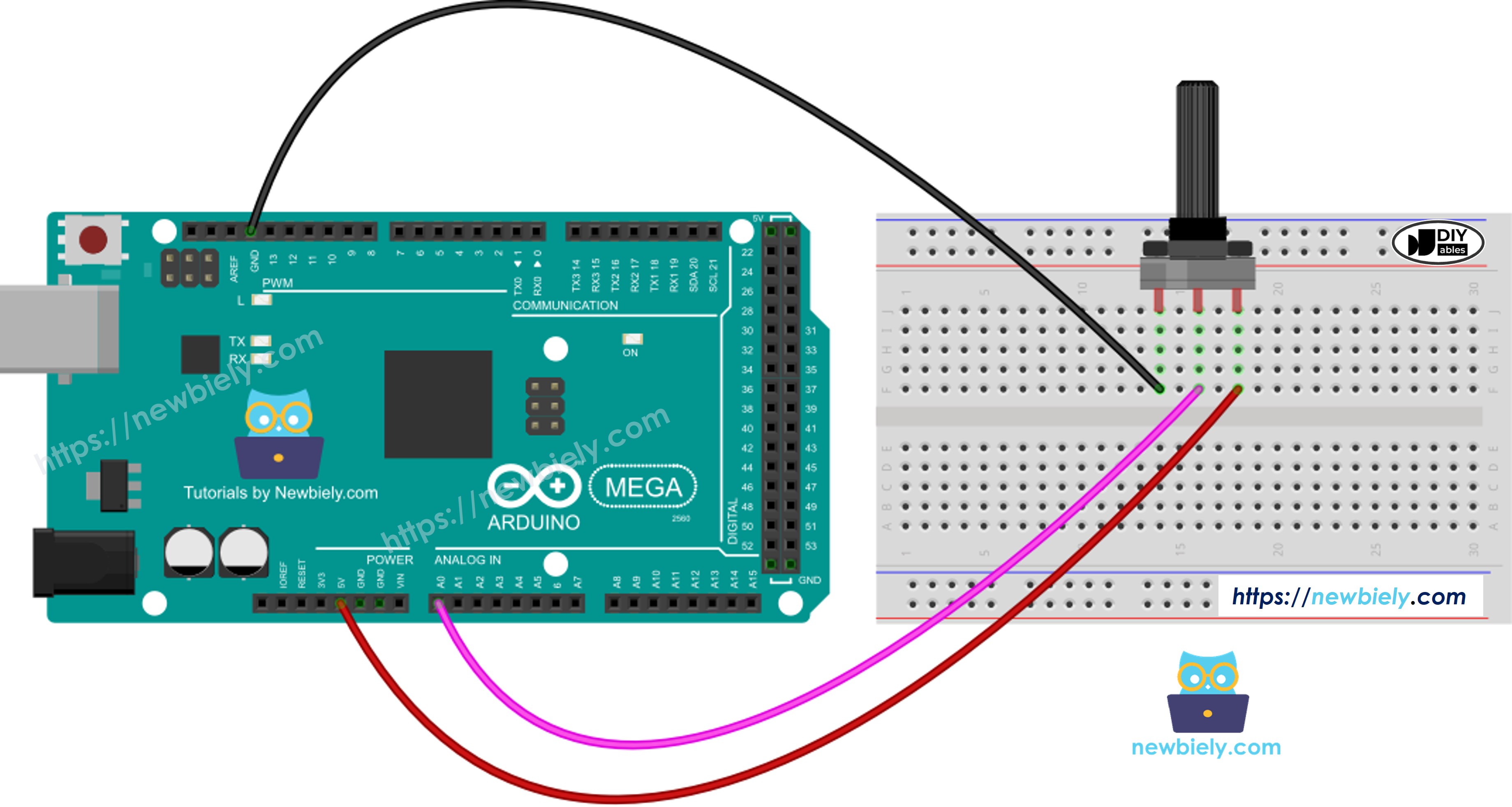

Schéma de câblage

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

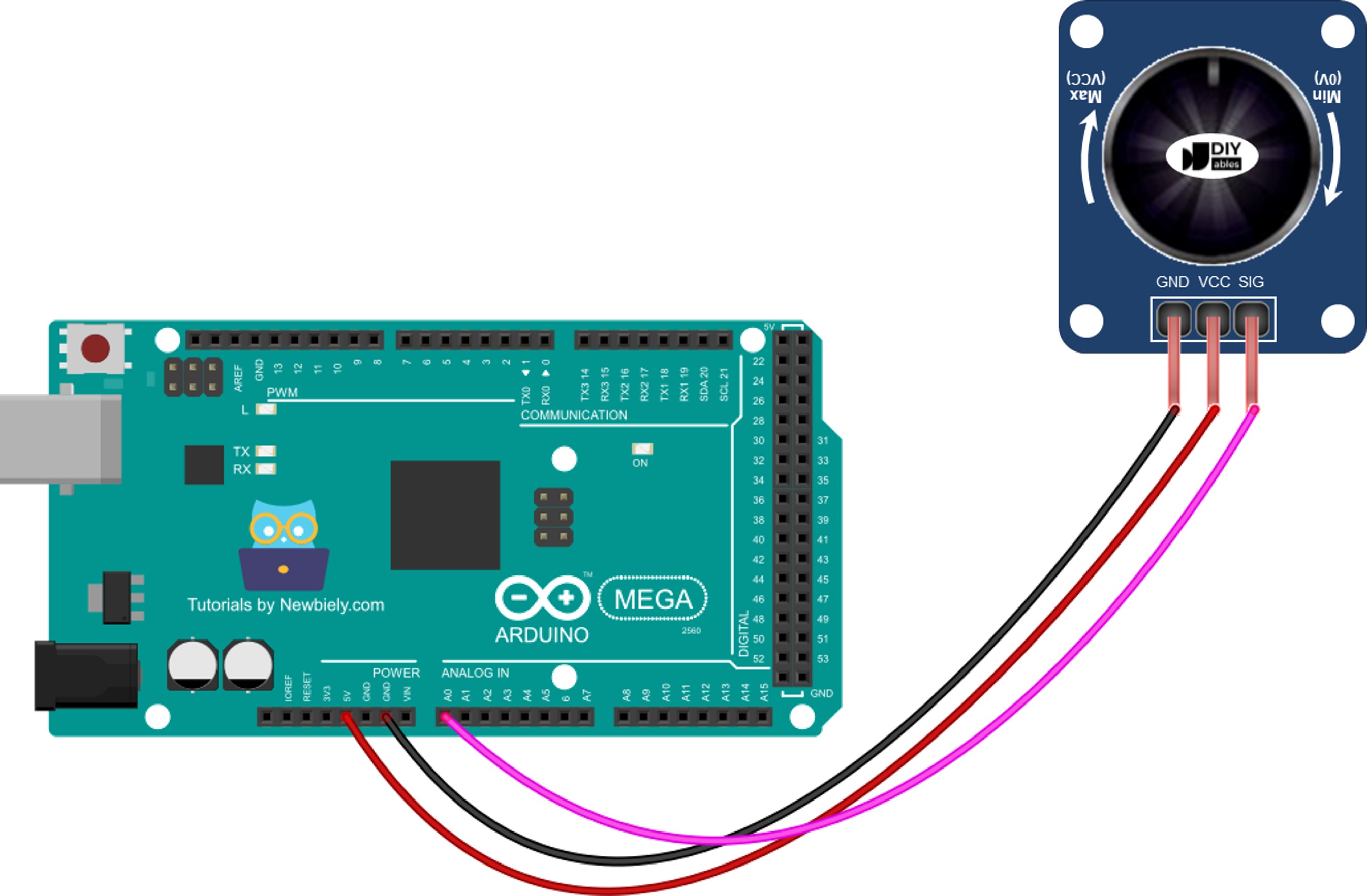

Si vous utilisez le module potentiomètre :

Schéma de câblage module potentiomètre Arduino Mega

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Comment programmer pour le potentiomètre

Utilisez la fonction analogRead() pour lire la valeur de la broche connectée à la sortie du potentiomètre.

adc_value = analogRead(A0);

Transformez la lecture ADC en angle du potentiomètre en utilisant la fonction map().

angle = map(adc_value, 0, 1023, 0, ANGLE_MAX);

Transformez la valeur ADC en tension :

voltage = map(adc_value, 0, 1023, 0, VCC);

Transformez la valeur ADC en niveau simple que vous pouvez utiliser (par exemple, pour contrôler le volume stéréo, la luminosité, ou la vitesse d'un moteur DC).

value = map(adc_value, 0, 1023, VALUE_MIN, VALUE_MAX);

Exemple : ajuster la luminosité d'une LED. Vous contrôlez la luminosité avec une valeur PWM de 0 (éteinte) à 255 (complètement allumée). Donc nous pouvons faire correspondre la valeur ADC à la luminosité de la LED (d'éteinte à la plus brillante) comme ceci :

brightness = map(adc_value, 0, 1023, 0, 255);

※ Note:

map() convertit une valeur analogique en int ou long. Si vous avez besoin d'une valeur float, utilisez floatMap() à la place.

La fonction floatMap :

float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Code Arduino Mega

/* * Ce code Arduino Mega a été développé par newbiely.fr * Ce code Arduino Mega est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/arduino-mega/arduino-mega-potentiometer */ float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { // Remap a floating-point value from the input range to the output range. return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; } void setup() { // Initialize serial communication at 9600 baud. Serial.begin(9600); } void loop() { // Read the analog value from pin A0. int adc_value = analogRead(A0); // Convert the ADC value to a voltage in the 0-5 V range. float voltage = floatMap(adc_value, 0, 1023, 0, 5); // Print the measured value and its calculated voltage to the serial monitor. Serial.print("Analog: "); Serial.print(adc_value); Serial.print(", Voltage: "); Serial.println(voltage); // Pause for one second before the next loop iteration. delay(1000); }

Étapes rapides

Suivez ces étapes une par une.

Connectez le potentiomètre à l'Arduino Mega comme montré dans le schéma.
Connectez l'Arduino Mega à votre ordinateur avec un câble USB.
Ouvrez l'IDE Arduino sur votre ordinateur.
Sélectionnez la bonne carte Arduino Mega (par exemple, Arduino Mega) et le port.
Copiez le code ci-dessus et ouvrez-le dans l'IDE Arduino.
Cliquez sur le bouton Upload dans l'IDE Arduino pour téléverser le code vers l'Arduino Mega.

Ouvrez le Moniteur série
Tournez le potentiomètre
Regardez le Moniteur série pour voir le résultat

COM6

Send

Analog: 0, Voltage: 0.00 Analog: 0, Voltage: 0.00 Analog: 126, Voltage: 0.62 Analog: 281, Voltage: 1.37 Analog: 517, Voltage: 2.53 Analog: 754, Voltage: 3.69 Analog: 906, Voltage: 4.43 Analog: 1023, Voltage: 5.00 Analog: 1023, Voltage: 5.00

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Vidéo

Références des fonctions

Tutoriels connexes

Arduino Mega - Contrôler la luminosité d'une LED avec un potentiomètre
