Arduino Nano - Interface SPI ILI9341 ILI9488 ST7789 Écran TFT LCD Tactile
Ce guide vous accompagne étape par étape dans l'utilisation d'un écran TFT SPI sur l'Arduino Nano. Le Nano intègre le même ATmega328P que l'Uno dans un format compact adapté aux breadboards — il possède les mêmes broches SPI matérielles, donc le câblage TFT est identique à l'Uno. La principale limitation à garder à l'esprit est la SRAM de 2 Ko : évitez les grands bitmaps en mémoire et utilisez PROGMEM pour les données d'image.
Voici ce que vous allez parcourir :
- Câblage d'un écran TFT SPI à l'Arduino Nano.
- Dessin de formes, lignes et zones remplies.
- Affichage de texte et de nombres à plusieurs tailles.
- Dessin d'images bitmap depuis la mémoire programme (PROGMEM).
- Dessin d'images bitmap chargées depuis une carte SD.
- Rendu de texte avec une police externe personnalisée.
- Lecture des coordonnées tactiles brutes depuis un contrôleur XPT2046.
- Dessin à l'écran par glissement tactile.
- Création de boutons tactiles interactifs.
- Calibration de l'écran tactile.
- Utilisation d'un bus SPI secondaire ou personnalisé pour l'affichage.
Ce guide couvre les écrans TFT LCD SPI tactiles et non tactiles. Il fonctionne avec les panneaux de 1,3, 1,54, 2,2, 2,4, 2,8, 3,2 et 3,5 pouces pilotés par les puces ILI9341, ILI9488 ou ST7789.
Matériel Requis
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Qu'est-ce que l'Écran TFT SPI ?
Un module d'écran TFT SPI est un panneau LCD couleur piloté par une puce contrôleur via un bus SPI à 4 fils. La bibliothèque DIYables_TFT_SPI prend en charge trois puces pilotes populaires :
- ILI9341 — couleur RGB565 16 bits, jusqu'à 40 MHz SPI.
- ILI9488 — couleur RGB666 18 bits sur SPI, jusqu'à 24 MHz.
- ST7789 — couleur RGB565 16 bits, jusqu'à 40 MHz SPI.
Recommandation : Si vous n'avez pas encore acheté d'écran, nous recommandons le pilote ST7789. Il est largement disponible, fonctionne à pleine vitesse SPI 40 MHz et est le choix le plus simple pour les nouveaux projets.
Tout le dessin est fait via l'API Adafruit GFX, qui fournit des formes, du texte, des polices et une sortie bitmap.
Brochage
La plupart des modules d'écran TFT LCD SPI ont les broches suivantes :
Broches d'affichage :
| Pin | Function |
|---|---|
| VCC | Power supply |
| GND | Ground |
| CS | Chip Select — pulled low to select the display on the SPI bus |
| DC / RS | Data / Command select — high for pixel data, low for commands |
| RST | Hardware reset — optional; tie to 3.3V if unused |
| MOSI / SDI / SDA | SPI data in (MCU → display) |
| SCK / CLK | SPI clock |
| MISO / SDO | SPI data out (display → MCU) — optional for display-only use |
| LED / BL / BLK | Backlight power — connect to 3.3V or a PWM pin for dimming |
Broches de la carte SD (si votre application a besoin d'accéder à la carte SD) :
| Pin | Function |
|---|---|
| SD_CS / TF_CS | SD card Chip Select |
| MOSI / SDI | MOSI — data from MCU to SD card |
| SCK / CLK | SCK — SPI clock |
| MISO / SDO | MISO — data from SD card to MCU |
Pour les écrans TFT qui prennent en charge le tactile, il y a des broches tactiles supplémentaires (si votre application utilise la fonction tactile et si l'écran la prend en charge) :
| Pin | Function |
|---|---|
| T_CS | Touch controller Chip Select |
| T_CLK | SCK — SPI clock |
| T_DIN | MOSI — data from MCU to touch controller |
| T_DO | MISO — data from touch controller to MCU |
| T_IRQ | Touch interrupt — optional; signals when the screen is being touched |
Remarque : Certains modules d'affichage non tactiles exposent également les broches T_CS, T_CLK, T_DIN, T_DO et T_IRQ. Celles-ci sont non fonctionnelles sur ces cartes — le circuit intégré du contrôleur tactile n'est pas monté. Elles apparaissent parce que le PCB réutilise la même conception que la version tactile pour réduire les variantes de fabrication.
Schéma de Câblage
⚠ Important — incompatibilité de tension : L'Arduino Nano est une carte 5V. Ses broches GPIO délivrent une logique 5V, mais les écrans TFT SPI fonctionnent à 3,3V. Connecter les lignes de signal (MOSI, SCK, CS, DC, RST et T_CS si vous utilisez le tactile) directement du Nano à l'écran endommagera l'écran. Vous devez utiliser un Convertisseur de Niveau 5V vers 3,3V sur chaque ligne de signal piloté par le MCU entre le Nano et l'écran. La ligne MISO (écran → MCU) n'a pas besoin de convertisseur de niveau. Un seul module 4 canaux suffit pour le câblage sans tactile ; le câblage avec tactile nécessite 6 canaux au total (ajouter T_CS), donc utilisez deux modules 4 canaux ou un module 8 canaux. Connectez le VCC du TFT à la broche 3,3V du Nano.
Sans Tactile
Connectez MOSI à D11, SCK à D13, MISO à D12 sur le Nano. CS, DC et RST peuvent être n'importe quel GPIO disponible — D10, D9, D8 sont utilisés dans les exemples.
Affichage :
| TFT Pin | Arduino Nano Pin | Description |
|---|---|---|
| VCC | 3.3V | Power supply (3.3V only — the display runs at 3.3V) |
| GND | GND | Ground |
| CS | D10 | Chip Select |
| DC / RS | D9 | Data / Command select |
| RST | D8 | Reset (optional) |
| MOSI / SDI | D11 | Hardware SPI MOSI |
| SCK | D13 | Hardware SPI clock |
| MISO / SDO | D12 | Hardware SPI MISO (optional) |
| LED / BL | 3.3V | Backlight power |
Carte SD (si votre application a besoin d'accéder à la carte SD) :
| SD Pin | Arduino Nano Pin | Description |
|---|---|---|
| SD_CS / TF_CS | any free GPIO | SD card Chip Select |
| MOSI / SDI | D11 | Shared with display MOSI (D11) |
| SCK / CLK | D13 | Shared with display SCK (D13) |
| MISO / SDO | D12 | Shared with display MISO (D12) |

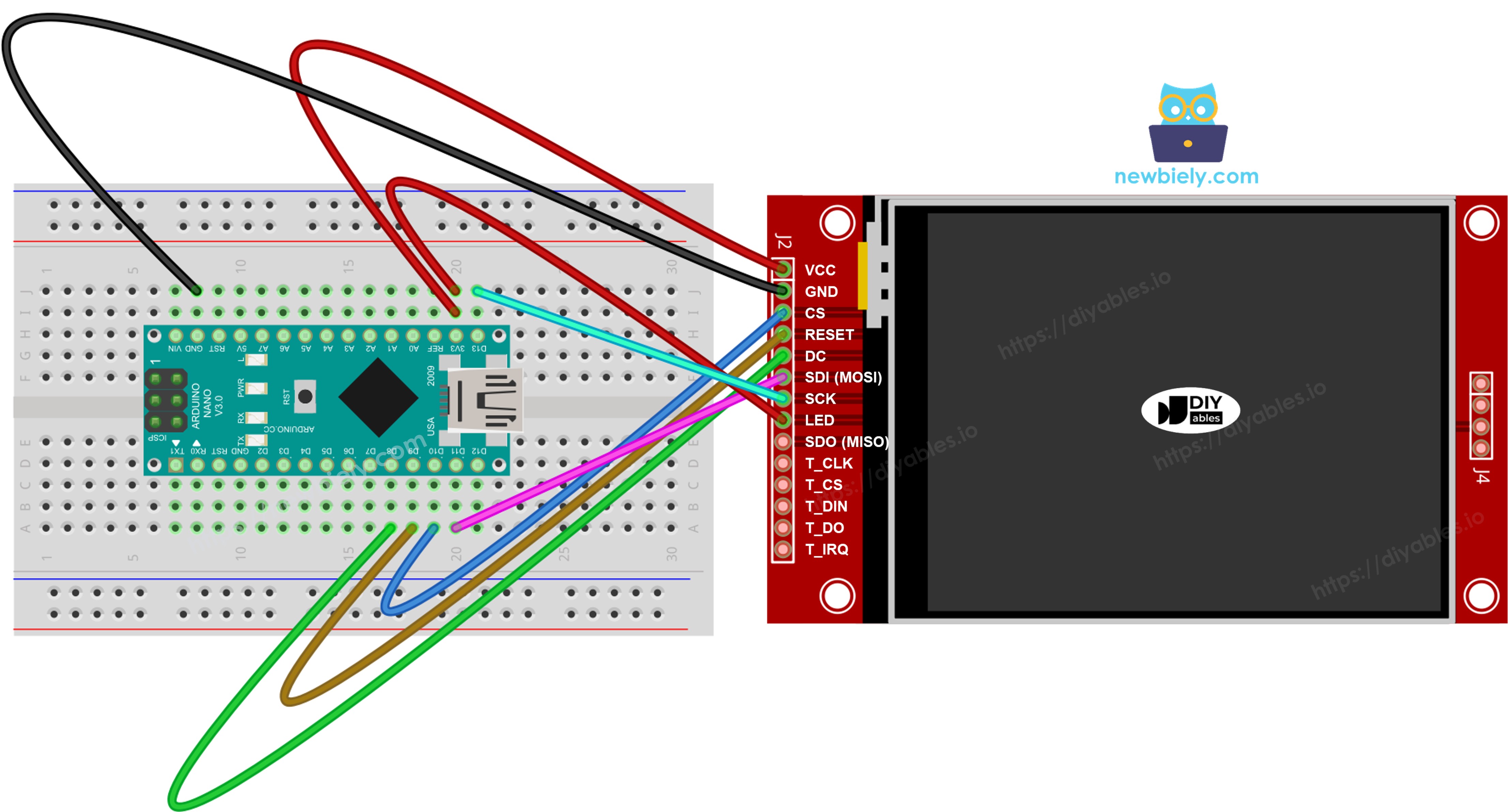

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Avec Tactile
Connectez le contrôleur tactile XPT2046 au bus SPI de l'Arduino Nano, partageant D11, D13 et D12 avec l'affichage.
Affichage :
| TFT Pin | Arduino Nano Pin | Description |
|---|---|---|
| VCC | 3.3V | Power supply (3.3V only — the display runs at 3.3V) |
| GND | GND | Ground |
| CS | D10 | Chip Select |
| DC / RS | D9 | Data / Command select |
| RST | D8 | Reset (optional) |
| MOSI / SDI | D11 | Hardware SPI MOSI |
| SCK | D13 | Hardware SPI clock |
| MISO / SDO | D12 | Hardware SPI MISO (optional) |
| LED / BL | 3.3V | Backlight power |
Contrôleur tactile (si votre application utilise la fonction tactile et si l'écran la prend en charge) :
| Touch Pin | Arduino Nano Pin | Description |
|---|---|---|
| T_CS | any free GPIO | Touch Chip Select |
| T_IRQ | any free GPIO | Touch interrupt (optional) |
| T_DIN | D11 | Shared with display MOSI (D11) |
| T_CLK | D13 | Shared with display SCK (D13) |
| T_DO | D12 | Shared with display MISO (D12) |

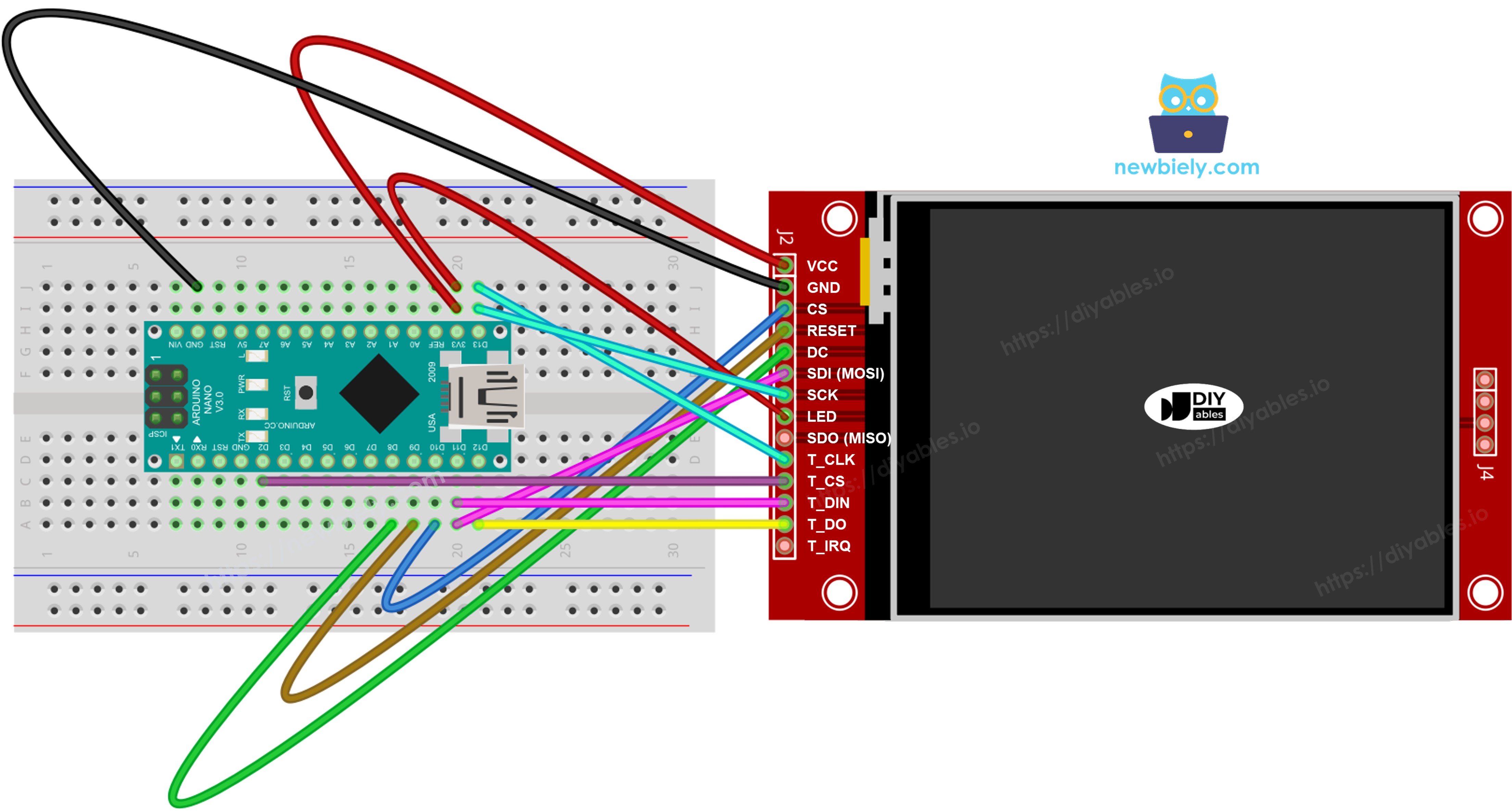

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Voir Comment alimenter un Arduino Nano..
Si votre MCU dispose de deux interfaces SPI matérielles ou plus, vous pouvez assigner chaque périphérique (affichage, carte SD, contrôleur tactile) à son propre bus SPI dédié. Si votre MCU n'a qu'une seule interface SPI matérielle, les trois périphériques partagent les mêmes trois lignes de données (MOSI, SCK, MISO) — sur le Nano ce sont D11, D13 et D12. Chaque périphérique a sa propre broche CS, donc un seul est actif à la fois. La bibliothèque DIYables_TFT_SPI gère à la fois l'affichage et le contrôleur tactile XPT2046 via une seule API — aucune bibliothèque SPI séparée n'est nécessaire pour le côté tactile.
Configuration de la Bibliothèque
- Branchez l'Arduino Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE. Réglez la carte sur Arduino Nano et sélectionnez le port correspondant.
- Allez au panneau Bibliothèques à gauche.
- Tapez "DIYables_TFT_SPI" dans la zone de recherche. Cherchez la bibliothèque de DIYables.
- Cliquez sur Installer. Lorsqu'on vous le demande, installez toutes les dépendances.
- Search for DIYables TFT SPI created by DIYables.io and click the Install button.
1
void setup() {
Remarque : Si votre Nano utilise un ancien bootloader, sélectionnez ATmega328P (Old Bootloader) sous Processeur dans le menu Outils.
Code de Base
Chaque sketch construit avec la bibliothèque DIYables_TFT_SPI commence par cette base :
#include <DIYables_TFT_SPI.h>
#define TFT_CS_PIN 10
#define TFT_DC_PIN 9
#define TFT_RST_PIN 8
// Uncomment the line that matches your driver chip:
// DIYables_ILI9341_SPI TFT_display(240, 320, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(320, 480, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(240, 320, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
void setup() {
TFT_display.begin();
TFT_display.setRotation(1);
}
void loop() {
// drawing code here
}
Passez les dimensions physiques en pixels du panneau au constructeur. Une mauvaise taille entraîne un découpage ou un décalage de l'image.
Code Arduino Nano - Dessiner des Formes
L'exemple DrawShapes dessine des cercles, des triangles, des rectangles, des rectangles arrondis et des lignes en utilisant les primitives Adafruit GFX.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// MOSI and SCK use default hardware SPI pins
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define BLACK DIYables_TFT_SPI::colorRGB(0, 0, 0)
#define BLUE DIYables_TFT_SPI::colorRGB(0, 0, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define GREEN DIYables_TFT_SPI::colorRGB(0, 255, 0)
#define ORANGE DIYables_TFT_SPI::colorRGB(255, 165, 0)
#define PINK DIYables_TFT_SPI::colorRGB(255, 192, 203)
#define VIOLET DIYables_TFT_SPI::colorRGB(148, 0, 211)
#define TURQUOISE DIYables_TFT_SPI::colorRGB(64, 224, 208)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
// Helper to draw a filled diamond
void fillDiamond(int cx, int cy, int h, int v, uint16_t color) {
int x0 = cx, y0 = cy - v;
int x1 = cx + h, y1 = cy;
int x2 = cx, y2 = cy + v;
int x3 = cx - h, y3 = cy;
TFT_display.fillTriangle(x0, y0, x1, y1, x2, y2, color);
TFT_display.fillTriangle(x0, y0, x2, y2, x3, y3, color);
}
void setup() {
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
}
void loop() {
TFT_display.fillScreen(WHITE);
uint16_t w = TFT_display.width();
uint16_t h = TFT_display.height();
// Scale positions relative to screen size with better spacing
int col1 = w / 8;
int col2 = w * 3 / 8;
int col3 = w * 5 / 8;
int col4 = w * 7 / 8;
int row1 = h / 4;
int row2 = h / 2;
int row3 = h * 3 / 4;
// Outlined circle
TFT_display.drawCircle(col1, row1, 30, RED);
// Filled circle
TFT_display.fillCircle(col2, row1, 30, RED);
// Outlined triangle
TFT_display.drawTriangle(col3 - 30, row1 + 25, col3 + 30, row1 + 25, col3, row1 - 25, BLUE);
// Filled triangle
TFT_display.fillTriangle(col4 - 30, row1 + 25, col4 + 30, row1 + 25, col4, row1 - 25, GREEN);
// Outlined rectangle
TFT_display.drawRect(col1 - 35, row2 - 20, 70, 40, ORANGE);
// Filled rectangle
TFT_display.fillRect(col2 - 35, row2 - 20, 70, 40, TURQUOISE);
// Outlined round rectangle
TFT_display.drawRoundRect(col3 - 35, row2 - 20, 70, 40, 10, VIOLET);
// Filled round rectangle
TFT_display.fillRoundRect(col4 - 35, row2 - 20, 70, 40, 10, PINK);
// Outlined diamond (centered between col1 and col2)
int diamond1_x = (col1 + col2) / 2;
TFT_display.drawLine(diamond1_x, row3 - 30, diamond1_x + 25, row3, GREEN);
TFT_display.drawLine(diamond1_x + 25, row3, diamond1_x, row3 + 30, GREEN);
TFT_display.drawLine(diamond1_x, row3 + 30, diamond1_x - 25, row3, GREEN);
TFT_display.drawLine(diamond1_x - 25, row3, diamond1_x, row3 - 30, GREEN);
// Filled diamond (centered between col3 and col4)
int diamond2_x = (col3 + col4) / 2;
fillDiamond(diamond2_x, row3, 25, 30, BLUE);
delay(10000);
}
Suivez les Étapes
- Câblez le module TFT au Nano en utilisant le tableau ci-dessus.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- L'écran affiche une grille répétée de formes colorées.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| begin() | Initialize the display controller. | TFT_display.begin(); |
| setRotation(r) | Rotate 0-3. 1=landscape. | TFT_display.setRotation(1); |
| fillScreen(color) | Paint the whole screen. | TFT_display.fillScreen(WHITE); |
| colorRGB(r,g,b) | Make a 16-bit color value. | colorRGB(0,255,0) |
| fillCircle(x,y,r,color) | Solid circle. | TFT_display.fillCircle(60,60,30,RED); |
| drawRect(x,y,w,h,color) | Rectangle outline. | TFT_display.drawRect(10,10,80,50,BLUE); |
| fillTriangle(x0,y0,x1,y1,x2,y2,color) | Filled triangle. | TFT_display.fillTriangle(60,10,10,110,110,110,GREEN); |
Code Arduino Nano - Afficher du Texte et des Nombres
L'exemple ShowTextAndNumber affiche des chaînes et des valeurs numériques à l'écran en utilisant le moteur de texte GFX intégré.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define MAGENTA DIYables_TFT_SPI::colorRGB(255, 0, 255)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Show text and numbers"));
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(WHITE);
// Set text color and size
TFT_display.setTextColor(MAGENTA);
TFT_display.setTextSize(3);
// Sample values
float temperature = 23.5;
float humidity = 78.6;
// Display temperature
TFT_display.setCursor(20, 20);
TFT_display.print("Temperature: ");
TFT_display.print(temperature, 1);
TFT_display.print(char(247));
TFT_display.println("C");
// Display humidity
TFT_display.setCursor(20, 60);
TFT_display.print("Humidity: ");
TFT_display.print(humidity, 1);
TFT_display.print("%");
}
void loop() {
}
Suivez les Étapes
- Câblez et téléversez comme ci-dessus.
- L'écran affiche plusieurs lignes de texte et de chiffres.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| setTextColor(color) | Sets the foreground color for all following text. | TFT_display.setTextColor(WHITE); |
| setTextSize(size) | Scales text by a pixel factor. Size 1 = 6×8 px. Keep size small to fit the Nano's tiny screen. | TFT_display.setTextSize(1); |
| setCursor(x, y) | Positions the text cursor at (x, y). | TFT_display.setCursor(0, 10); |
| print(value) | Prints a string or number at the cursor. Keep strings short to save SRAM. | TFT_display.print("Nano!"); |
| println(value) | Prints and wraps to the next line. | TFT_display.println(42); |
Code Arduino Nano - Afficher une Image
L'exemple DrawImage affiche un bitmap couleur RGB565 à l'écran. Le Nano n'a que 2 Ko de SRAM, donc les données de pixels doivent résider dans la mémoire flash du programme en utilisant le mot-clé PROGMEM. Le fichier compagnon bitmap.h contient un tableau const uint16_t déclaré PROGMEM. La bibliothèque lit directement depuis la flash au moment du dessin, laissant la SRAM intacte.
Placez bitmap.h dans le même dossier de sketch avant la compilation.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include "bitmap.h"
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
int img_width = 120;
int img_height = 53;
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Draw Image"));
TFT_display.begin();
uint16_t SCREEN_WIDTH = TFT_display.width();
uint16_t SCREEN_HEIGHT = TFT_display.height();
int x = (SCREEN_WIDTH - img_width) / 2;
int y = (SCREEN_HEIGHT - img_height) / 2;
TFT_display.fillScreen(WHITE);
TFT_display.drawRGBBitmap(x, y, myBitmap, img_width, img_height);
}
void loop() {
delay(2000);
TFT_display.invertDisplay(true);
delay(2000);
TFT_display.invertDisplay(false);
}
Suivez les Étapes
- Copiez bitmap.h dans le même dossier que le sketch.
- Câblez l'écran TFT au Nano en utilisant le tableau de broches ci-dessus (D11, D13, D12 pour SPI).
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- L'écran rend l'image bitmap PROGMEM.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| drawRGBBitmap(x,y,bitmap,w,h) | Draws an RGB565 bitmap from a PROGMEM array. Position (x, y) is the top-left corner. | TFT_display.drawRGBBitmap(0, 0, myImage, 240, 320); |
| fillScreen(color) | Clears the screen to a solid color before drawing. | TFT_display.fillScreen(BLACK); |
Code Arduino Nano - Afficher une Image depuis Carte SD
L'exemple DrawImageSDcard lit un fichier d'image brut RGB565 depuis une carte SD et le diffuse vers l'écran par petits morceaux. Parce que les données sont diffusées plutôt que chargées dans un tampon complet, même le Nano peut afficher de grandes images sans manquer de SRAM.
Câblez le module SD aux mêmes broches SPI que l'écran (D11/D13/D12) et connectez sa ligne CS à une broche séparée définie comme SD_CS_PIN.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include <SD.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT + SD module Arduino Uno / Nano
// ----------------------- ---------------------------------
// VCC -> 5V
// GND -> GND
// TFT CS -> D10 (TFT_CS_PIN)
// TFT RESET -> D9 (TFT_RST_PIN)
// TFT DC / RS -> D8 (TFT_DC_PIN)
// SD CS -> D4 (SD_CS)
// SDI / MOSI (shared) -> D11 (hardware SPI MOSI)
// SDO / MISO (shared) -> D12 (hardware SPI MISO)
// SCK (shared) -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
#define SD_CS 4 // SD card chip select (must differ from TFT_CS_PIN)
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define BUFFPIXEL 20
File bmpFile;
uint16_t SCREEN_WIDTH;
uint16_t SCREEN_HEIGHT;
// Helper functions to read BMP file header
uint16_t read16(File &f) {
uint16_t result;
result = f.read();
result |= (f.read() << 8);
return result;
}
uint32_t read32(File &f) {
uint32_t result;
result = f.read();
result |= ((uint32_t)f.read() << 8);
result |= ((uint32_t)f.read() << 16);
result |= ((uint32_t)f.read() << 24);
return result;
}
int32_t readS32(File &f) {
int32_t result;
result = f.read();
result |= ((uint32_t)f.read() << 8);
result |= ((uint32_t)f.read() << 16);
result |= ((uint32_t)f.read() << 24);
return result;
}
bool getBMPDimensions(const char *filename, uint32_t &w, uint32_t &h) {
File f = SD.open(filename);
if (!f) return false;
if (read16(f) != 0x4D42) { f.close(); return false; }
read32(f); // file size
read32(f); // reserved
read32(f); // image offset
read32(f); // DIB header size
w = read32(f);
int32_t sh = readS32(f);
h = (sh < 0) ? -sh : sh;
f.close();
return true;
}
void drawBMP(const char *filename, int x, int y) {
bmpFile = SD.open(filename);
if (!bmpFile) {
Serial.println("File not found");
return;
}
if (read16(bmpFile) != 0x4D42) {
Serial.println("Not a BMP file");
bmpFile.close();
return;
}
uint32_t fileSize = read32(bmpFile);
read32(bmpFile); // Reserved
uint32_t imageOffset = read32(bmpFile);
uint32_t dibHeaderSize = read32(bmpFile);
uint32_t bmpWidth = read32(bmpFile);
int32_t bmpHeight = readS32(bmpFile);
bool topDown = false;
if (bmpHeight < 0) {
bmpHeight = -bmpHeight;
topDown = true;
}
if (read16(bmpFile) != 1) {
Serial.println("Invalid BMP file");
bmpFile.close();
return;
}
uint16_t depth = read16(bmpFile);
if (depth != 24) {
Serial.println("Only 24-bit BMP is supported");
bmpFile.close();
return;
}
if (read32(bmpFile) != 0) {
Serial.println("Unsupported BMP compression");
bmpFile.close();
return;
}
bmpFile.seek(imageOffset);
uint8_t sdbuffer[3 * BUFFPIXEL];
uint16_t color;
uint32_t rowSize = (bmpWidth * 3 + 3) & ~3;
if (x >= SCREEN_WIDTH || y >= SCREEN_HEIGHT) return;
uint32_t maxRow = min((uint32_t)bmpHeight, (uint32_t)(SCREEN_HEIGHT - y));
uint32_t maxCol = min(bmpWidth, (uint32_t)(SCREEN_WIDTH - x));
for (uint32_t row = 0; row < maxRow; row++) {
int32_t rowPos = topDown ? row : bmpHeight - 1 - row;
uint32_t filePosition = imageOffset + rowPos * rowSize;
bmpFile.seek(filePosition);
for (uint32_t col = 0; col < maxCol; col += BUFFPIXEL) {
uint32_t pixelsToRead = min((uint32_t)BUFFPIXEL, maxCol - col);
bmpFile.read(sdbuffer, 3 * pixelsToRead);
for (uint32_t i = 0; i < pixelsToRead; i++) {
uint8_t b = sdbuffer[i * 3];
uint8_t g = sdbuffer[i * 3 + 1];
uint8_t r = sdbuffer[i * 3 + 2];
color = DIYables_TFT_SPI::colorRGB(r, g, b);
if ((x + col + i) < SCREEN_WIDTH && (y + row) < SCREEN_HEIGHT) {
TFT_display.drawPixel(x + col + i, y + row, color);
}
}
}
}
bmpFile.close();
Serial.println("BMP drawn");
}
void setup() {
Serial.begin(9600);
if (!SD.begin(SD_CS)) {
Serial.println("SD card initialization failed!");
return;
}
Serial.println("SD card initialized.");
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
SCREEN_WIDTH = TFT_display.width();
SCREEN_HEIGHT = TFT_display.height();
TFT_display.fillScreen(WHITE);
uint32_t imgWidth, imgHeight;
if (getBMPDimensions("diyables.bmp", imgWidth, imgHeight)) {
int x = (SCREEN_WIDTH - imgWidth) / 2;
int y = (SCREEN_HEIGHT - imgHeight) / 2;
drawBMP("diyables.bmp", x, y);
} else {
Serial.println("Failed to get BMP dimensions");
}
}
void loop() {
}
Suivez les Étapes
- Câblez le module de carte SD au Nano. Partagez le bus SPI : MOSI→D11, SCK→D13, MISO→D12. Connectez SD CS à la broche définie comme SD_CS_PIN.
- Copiez une image binaire brute RGB565 à la racine de la carte SD. La largeur et la hauteur de l'image doivent correspondre à votre panneau.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- L'image est lue depuis la carte et affichée à l'écran.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| startWrite() | Opens a direct SPI transaction, holding the display CS asserted. | TFT_display.startWrite(); |
| setAddrWindow(x0,y0,x1,y1) | Defines the rectangular region to receive pixel data. | TFT_display.setAddrWindow(0, 0, 239, 319); |
| pushColors(buf, len) | Sends a buffer of RGB565 pixel values to the display. Keep the buffer small to stay within the Nano's SRAM budget. | TFT_display.pushColors(buf, 256); |
| endWrite() | Closes the SPI transaction and releases CS. | TFT_display.endWrite(); |
Code Arduino Nano - Utiliser une Police Externe
L'exemple UseExternalFont remplace la police bitmap 5×7 intégrée par une police personnalisée compatible Adafruit GFX plus nette. Sélectionnez la police en passant un pointeur vers sa structure à setFont(). Appelez setFont(NULL) pour revenir à la police intégrée à tout moment.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include <Fonts/FreeSansBold12pt7b.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define MAGENTA DIYables_TFT_SPI::colorRGB(255, 0, 255)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Use external font"));
TFT_display.begin();
TFT_display.setFont(&FreeSansBold12pt7b);
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(WHITE);
TFT_display.setTextColor(MAGENTA);
TFT_display.setTextSize(1);
float temperature = 23.5;
float humidity = 78.6;
TFT_display.setCursor(20, 30);
TFT_display.print("Temperature: ");
TFT_display.print(temperature, 1);
TFT_display.print(char(247));
TFT_display.println("C");
TFT_display.setCursor(20, 70);
TFT_display.print("Humidity: ");
TFT_display.print(humidity, 1);
TFT_display.print("%");
}
void loop() {
}
Suivez les Étapes
- Câblez l'écran TFT au Nano en utilisant le tableau de broches ci-dessus.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- L'écran rend le texte avec la police personnalisée.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| setFont(&FontName) | Activates a custom GFX-compatible font. Passing NULL restores the built-in 5×7 font. | TFT_display.setFont(&FreeSans12pt7b); |
| setCursor(x, y) | Moves the text cursor to the given pixel position. | TFT_display.setCursor(10, 40); |
| setTextColor(color) | Sets the foreground color for printed text. | TFT_display.setTextColor(WHITE); |
| print(text) | Prints a string using the active font at the current cursor. | TFT_display.print("Nano!"); |
Code Arduino Nano - Obtenir un Point Tactile
L'exemple TouchGetPoint lit les valeurs ADC brutes depuis un contrôleur tactile XPT2046 et les affiche dans le Moniteur Série. Parcourez cet exemple en premier pour voir la plage de coordonnées brutes que votre panneau produit — ces extrêmes sont ce que vous utiliserez lors de la calibration.
Câblage : partagez le bus SPI (D11/D13/D12) entre le XPT2046 et l'écran. Connectez T_CS à D7 et T_IRQ à D6.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Touch Get Point Example
-----------------------
This example demonstrates how to read and display touch coordinates
using a DIYables SPI TFT display with a 4-wire resistive touch panel.
When you touch the screen, the sketch prints the mapped (screen) X and Y
coordinates to the Serial Monitor and draws a red dot at the touched location.
NOTE:
Run the TouchCalibration example first and paste the calibration values
into setTouchCalibration() below if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// MOSI and SCK use default hardware SPI pins
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
Serial.println("Touch the screen to see coordinates.");
}
void loop() {
int x, y;
if (TFT_display.getTouch(x, y)) {
Serial.print("Touch at: ");
Serial.print(x);
Serial.print(", ");
Serial.println(y);
TFT_display.fillCircle(x, y, 4, RED);
delay(200);
}
}
Suivez les Étapes
- Câblez le XPT2046 au Nano. Partagez D11 (MOSI), D13 (SCK), D12 (MISO) avec l'écran. T_CS→D7, T_IRQ→D6.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- Ouvrez le Moniteur Série à 9600 bauds. Appuyez sur différentes parties de l'écran pour voir les valeurs brutes X, Y et Z.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| initTouchSPI(cs, irq) | Starts up the XPT2046 on the shared SPI bus. Pass -1 for irq if the interrupt pin is not wired. | TFT_display.initTouchSPI(7, 6); |
| readTouchRaw(x, y, z) | Returns raw ADC coordinate values with no calibration applied. Returns true when the screen is touched. | TFT_display.readTouchRaw(x, y, z); |
Code Arduino Nano - Dessin Tactile
L'exemple TouchDraw crée une application de dessin au doigt sur le Nano. Chaque point que le doigt touche produit un petit cercle rempli à la coordonnée d'écran calibrée correspondante, et le glissement construit un trait continu.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Touch Draw Lines Example
-------------------------
Draws lines on the screen following the pen.
- Touch and drag on the screen to draw.
- Lift the pen to stop drawing.
- Touch again to start a new line from the last point.
NOTE:
Run the TouchCalibration example and update setTouchCalibration() below
if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define PEN_RADIUS 3
void setup() {
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
}
void loop() {
int x, y;
if (TFT_display.getTouch(x, y)) {
TFT_display.fillCircle(x, y, PEN_RADIUS, RED);
}
}
Suivez les Étapes
- Câblez le XPT2046 au Nano comme décrit dans la section Touch Get Point.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- Faites glisser un doigt sur l'écran pour dessiner. Levez et appuyez à nouveau pour commencer un nouveau trait.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| initTouchSPI(cs, irq) | Starts the XPT2046 on the shared SPI bus. | TFT_display.initTouchSPI(7, 6); |
| setTouchCalibration(minX,maxX,minY,maxY) | Maps raw ADC readings to screen pixel coordinates. Get these numbers from the TouchCalibration example. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| setTouchInvertX(invert) / setTouchInvertY(invert) | Flips the touch axis when X or Y is mirrored on your specific panel or batch. Call BEFORE setTouchCalibration(). | TFT_display.setTouchInvertY(true); |
| getTouch(x, y) | Returns calibrated touch coordinates in pixels. Returns true while the screen is pressed. | if (TFT_display.getTouch(x, y)) { ... } |
| fillCircle(x, y, r, color) | Draws a small dot at the touch position. | TFT_display.fillCircle(x, y, 3, RED); |
Code Arduino Nano - Bouton Tactile
L'exemple TouchButton dessine des boutons rectangulaires à l'écran et écoute les appuis dans la zone de chaque bouton. Lorsqu'un bouton est appuyé, il se met en surbrillance et déclenche son action. C'est la base d'un menu piloté par le tactile sur le Nano.
T_IRQ est optionnel. Passez -1 comme argument irq si vous préférez ne pas connecter la broche d'interruption.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Touch Button Press/Release Example
------------------------------------
This example shows how to detect press and release events on a rectangular
button using a DIYables SPI TFT display with a 4-wire resistive touch panel.
When you touch inside the button, it changes colour and shows "PRESSED".
When you release, it returns to its original state.
NOTE:
Run the TouchCalibration example and update setTouchCalibration() below
if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define BLACK DIYables_TFT_SPI::colorRGB( 0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define GRAY DIYables_TFT_SPI::colorRGB(128, 128, 128)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define BUTTON_X 30
#define BUTTON_Y 100
#define BUTTON_W 180
#define BUTTON_H 60
#define DEBOUNCE_DELAY 50
bool lastPressed = false;
bool stablePressed = false;
unsigned long lastDebounceTime = 0;
void drawButton(bool pressed) {
uint16_t bg = pressed ? GRAY : RED;
TFT_display.fillRect(BUTTON_X, BUTTON_Y, BUTTON_W, BUTTON_H, bg);
TFT_display.drawRect(BUTTON_X, BUTTON_Y, BUTTON_W, BUTTON_H, BLACK);
TFT_display.setTextColor(WHITE, bg);
TFT_display.setTextSize(3);
TFT_display.setCursor(BUTTON_X + 10, BUTTON_Y + 16);
TFT_display.print(pressed ? "PRESSED" : " PRESS ");
}
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
drawButton(false);
}
void loop() {
int x, y;
bool pressed = false;
if (TFT_display.getTouch(x, y)) {
if (x >= BUTTON_X && x < (BUTTON_X + BUTTON_W) &&
y >= BUTTON_Y && y < (BUTTON_Y + BUTTON_H)) {
pressed = true;
}
}
if (pressed != lastPressed) {
lastDebounceTime = millis();
}
lastPressed = pressed;
if ((millis() - lastDebounceTime) > DEBOUNCE_DELAY) {
if (pressed != stablePressed) {
stablePressed = pressed;
drawButton(stablePressed);
Serial.println(stablePressed ? "Button PRESSED" : "Button RELEASED");
}
}
}
Suivez les Étapes
- Connectez T_CS à D7. T_IRQ peut être laissé non connecté.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- Appuyez sur les boutons à l'écran. Chacun devrait changer de couleur lorsqu'il est appuyé.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| initTouchSPI(cs, irq) | Starts the XPT2046. Passing -1 for irq disables the interrupt pin and uses polling instead. | TFT_display.initTouchSPI(7, -1); |
| setTouchCalibration(minX,maxX,minY,maxY) | Applies calibration so getTouch() returns accurate pixel positions. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| setTouchInvertX(invert) / setTouchInvertY(invert) | Flips the touch axis when X or Y is mirrored on your specific panel or batch. Call BEFORE setTouchCalibration(). | TFT_display.setTouchInvertY(true); |
| getTouch(x, y) | Gets the calibrated touch position. Returns true when the screen is being touched. | if (TFT_display.getTouch(x, y)) { ... } |
| fillRect(x, y, w, h, color) | Draws the button background as a solid rectangle. | TFT_display.fillRect(10, 10, 120, 60, BLUE); |
Code Arduino Nano - Calibration Tactile
L'exemple TouchCalibration vous guide pour trouver la plage ADC brute pour votre panneau XPT2046. Touchez chaque coin de l'écran dans l'ordre et enregistrez les valeurs X et Y minimales et maximales depuis le Moniteur Série. Collez ces quatre nombres dans setTouchCalibration() dans tous vos autres sketches tactiles.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Touch Screen Calibration Example
---------------------------------
This example measures the raw touch coordinates at all four screen corners
and prints ready-to-use calibration values to the Serial Monitor.
It uses readTouchRaw() directly — it does NOT rely on getTouch() or any
existing calibration values, so it works even when touch is completely broken.
INSTRUCTIONS:
1. Upload this sketch to your board.
2. Open the Serial Monitor (Ctrl+Shift+M) and set baud rate to 9600.
3. The screen shows a blinking red dot in each corner, numbered 1–4:
1 = Top-left
2 = Top-right
3 = Bottom-right
4 = Bottom-left
4. Press and HOLD firmly on the blinking dot.
Keep holding until the Serial Monitor prints "Captured!" for that corner.
5. Release, then wait for the next dot to appear and repeat.
6. After all 4 corners, the Serial Monitor prints the calibration values and
a ready-to-use setTouchCalibration() call. Copy it into your sketch.
NOTE: While waiting, the Serial Monitor continuously prints the live raw
Z/X/Y readings so you can confirm that touch is being detected.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// Minimum pressure to count as a valid touch.
#define TOUCH_Z_MIN 10
// How many consecutive valid samples required before a corner is accepted.
#define SAMPLES_NEEDED 10
// Delay between samples (ms).
#define SAMPLE_DELAY_MS 30
#define DOT_RADIUS 12
#define BLACK DIYables_TFT_SPI::colorRGB( 0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
// Corner pixel positions — filled in setup() once display size is known.
// Order: 0=top-left, 1=top-right, 2=bottom-right, 3=bottom-left
int cx[4], cy[4];
// Captured averaged raw values per corner.
int cap_x[4], cap_y[4];
// -----------------------------------------------------------------------
void drawDot(int corner, bool on) {
uint16_t color = on ? RED : WHITE;
TFT_display.fillCircle(cx[corner], cy[corner], DOT_RADIUS, color);
TFT_display.setTextSize(2);
TFT_display.setTextColor(BLACK, color);
TFT_display.setCursor(cx[corner] - 6, cy[corner] - 8);
TFT_display.print(corner + 1);
}
void captureCorner(int corner) {
const char* names[] = { "Top-left", "Top-right", "Bottom-right", "Bottom-left" };
Serial.println();
Serial.print("Corner "); Serial.print(corner + 1);
Serial.print(" ("); Serial.print(names[corner]); Serial.println(")");
Serial.println(" Press and HOLD firmly on the blinking dot.");
Serial.println(" Keep holding until you see 'Captured!'");
unsigned long lastBlink = 0;
unsigned long lastPrint = 0;
bool dotOn = false;
int goodSamples = 0;
long sumX = 0, sumY = 0;
while (true) {
// Blink the dot
if (millis() - lastBlink > 400) {
lastBlink = millis();
dotOn = !dotOn;
drawDot(corner, dotOn);
}
int raw_x, raw_y, z;
TFT_display.readTouchRaw(raw_x, raw_y, z);
// Print live readings every 500 ms
if (millis() - lastPrint > 500) {
lastPrint = millis();
Serial.print(" Z="); Serial.print(z);
Serial.print(" X="); Serial.print(raw_x);
Serial.print(" Y="); Serial.println(raw_y);
}
if (z >= TOUCH_Z_MIN) {
sumX += raw_x;
sumY += raw_y;
goodSamples++;
if (goodSamples >= SAMPLES_NEEDED) {
cap_x[corner] = sumX / goodSamples;
cap_y[corner] = sumY / goodSamples;
Serial.print(" Captured! raw_x="); Serial.print(cap_x[corner]);
Serial.print(" raw_y="); Serial.println(cap_y[corner]);
drawDot(corner, false);
delay(500);
return;
}
} else {
goodSamples = 0;
sumX = 0;
sumY = 0;
}
delay(SAMPLE_DELAY_MS);
}
}
// -----------------------------------------------------------------------
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0); // Always calibrate in rotation 0
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment the line below
// BEFORE calibrating (so the printed values match your panel):
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
int w = TFT_display.width();
int h = TFT_display.height();
int m = DOT_RADIUS + 4;
cx[0] = m; cy[0] = m;
cx[1] = w - m; cy[1] = m;
cx[2] = w - m; cy[2] = h - m;
cx[3] = m; cy[3] = h - m;
Serial.println("=== Touch Calibration ===");
for (int i = 0; i < 4; i++) {
captureCorner(i);
}
// Derive calibration values from the four corners
int min_x = (cap_x[0] + cap_x[3]) / 2; // left edge
int max_x = (cap_x[1] + cap_x[2]) / 2; // right edge
int min_y = (cap_y[0] + cap_y[1]) / 2; // top edge
int max_y = (cap_y[2] + cap_y[3]) / 2; // bottom edge
Serial.println();
Serial.println("=== Calibration Results ===");
Serial.print(" Left X (min_x): "); Serial.println(min_x);
Serial.print(" Right X (max_x): "); Serial.println(max_x);
Serial.print(" Top Y (min_y): "); Serial.println(min_y);
Serial.print(" Bot Y (max_y): "); Serial.println(max_y);
Serial.println();
Serial.println("Copy this line into your sketch:");
Serial.print(" TFT_display.setTouchCalibration(");
Serial.print(min_x); Serial.print(", ");
Serial.print(max_x); Serial.print(", ");
Serial.print(min_y); Serial.print(", ");
Serial.print(max_y); Serial.println(");");
TFT_display.fillScreen(WHITE);
TFT_display.setTextColor(BLACK);
TFT_display.setTextSize(2);
TFT_display.setCursor(10, 10);
TFT_display.println("Done! Check");
TFT_display.setCursor(10, 35);
TFT_display.println("Serial Monitor");
}
void loop() {}
Suivez les Étapes
- Câblez le XPT2046 au Nano comme décrit dans la section Touch Get Point.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- Ouvrez le Moniteur Série à 9600 bauds. Touchez chaque coin lorsqu'on vous le demande.
- Notez les quatre valeurs affichées et utilisez-les dans setTouchCalibration() dans vos autres sketches tactiles.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| initTouchSPI(cs, irq) | Initializes the XPT2046 controller. | TFT_display.initTouchSPI(7, 6); |
| readTouchRaw(x, y, z) | Reads raw ADC values used to establish the calibration range. | TFT_display.readTouchRaw(x, y, z); |
| setTouchCalibration(minX,maxX,minY,maxY) | Stores the four calibration constants so getTouch() maps raw values to pixel coordinates. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| setTouchInvertX(invert) / setTouchInvertY(invert) | Flips the touch axis when X or Y is mirrored on your specific panel or batch. Call BEFORE running calibration so the stored values match your panel. | TFT_display.setTouchInvertY(true); |
Code Arduino Nano - SPI Personnalisé
L'exemple CustomSPI montre comment fournir un pointeur SPIClass explicite au constructeur de l'écran. Sur le Nano, il n'y a qu'un seul bus SPI matériel (D11/D13/D12). Passer &SPI explicitement vous permet de contrôler précisément les paramètres SPI — par exemple, réduire la vitesse d'horloge lorsque vous utilisez de longs fils vers l'écran.
/*
* Ce code Arduino Nano a été développé par newbiely.fr
* Ce code Arduino Nano est mis à disposition du public sans aucune restriction.
* Pour des instructions complètes et des schémas de câblage, veuillez visiter:
* https://newbiely.fr/tutorials/arduino-nano/arduino-nano-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
This example demonstrates how to use a custom (non-default) SPI bus
with the DIYables TFT SPI library. This is useful on boards that have
multiple SPI interfaces, such as:
- ESP32: HSPI / VSPI
- Arduino Giga / Portenta: SPI1
- Raspberry Pi Pico: SPI1
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano - default SPI bus)
// ---------------------------------------------
// NOTE: Uno / Nano have only ONE hardware SPI bus, so this example is
// most useful on boards with multiple buses (ESP32, Giga, RP2040...).
// On Uno / Nano, MY_SPI must remain &SPI and the wiring is the standard
// hardware SPI mapping below.
//
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Select alternate SPI bus (uncomment for your board)
// =============================================
// --- ESP32: use HSPI ---
// SPIClass hspi(HSPI);
// #define MY_SPI &hspi
// --- Arduino Giga / Portenta / RP2040: use SPI1 ---
// #define MY_SPI &SPI1
// --- Default SPI (fallback) ---
#define MY_SPI &SPI
// =============================================
// Create display object with custom SPI bus
// (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
#define BLACK DIYables_TFT_SPI::colorRGB(0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define GREEN DIYables_TFT_SPI::colorRGB(0, 255, 0)
#define BLUE DIYables_TFT_SPI::colorRGB(0, 0, 255)
void setup() {
Serial.begin(9600);
// For ESP32 HSPI: optionally remap pins before begin()
// hspi.begin(14, 12, 13, -1); // SCK, MISO, MOSI, SS
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(BLACK);
uint16_t w = TFT_display.width();
uint16_t h = TFT_display.height();
// Draw a simple test pattern
TFT_display.fillRect(0, 0, w / 3, h, RED);
TFT_display.fillRect(w / 3, 0, w / 3, h, GREEN);
TFT_display.fillRect(w * 2 / 3, 0, w / 3, h, BLUE);
TFT_display.setTextColor(WHITE);
TFT_display.setTextSize(2);
TFT_display.setCursor(10, h / 2 - 10);
TFT_display.print("Custom SPI bus OK");
}
void loop() {
// Nothing to do
}
Suivez les Étapes
- Câblez l'écran TFT au Nano comme indiqué dans le schéma de câblage.
- Connectez le Nano à votre ordinateur avec un câble USB Mini-B.
- Ouvrez l'Arduino IDE, choisissez la carte et le port, collez le code et cliquez sur Téléverser.
- L'écran démarre sur le bus SPI explicitement configuré et affiche un motif de barres de couleur.
Aperçu des Méthodes
| Method | Explanation | Call Example |
|---|---|---|
| DIYables_ILI9341_SPI(w,h,cs,dc,rst,spi) | Constructor that takes an explicit SPIClass pointer. Omit the last argument to default to &SPI. | DIYables_ILI9341_SPI tft(240, 320, 10, 9, 8, &SPI); |
| begin() | Initializes the display on the configured SPI bus. | TFT_display.begin(); |
Dépannage
- Écran noir - Vérifiez CS (D10), DC (D9), MOSI (D11) et SCK (D13). Une broche CS flottante est la cause la plus courante.
- Mauvaises couleurs ou pixels parasites - Confirmez que vous avez le bon constructeur de pilote décommenté.
- Débordement de SRAM - Le Nano a 2 Ko de SRAM. Stockez les bitmaps en PROGMEM en utilisant le mot-clé PROGMEM et l'exemple DrawImage.
- Le téléversement échoue avec "not in sync" - Essayez de sélectionner ATmega328P (Old Bootloader) dans le menu Processeur.
Compatibilité des Plateformes
La bibliothèque utilise uniquement les API Arduino standard (SPI, digitalWrite, millis) et fonctionne sur toutes les plateformes compatibles Arduino.
