ESP32 S3 - Buzzer
Apprenez à programmer votre ESP32 S3 pour contrôler un buzzer actif 12V et générer des sons forts et accrocheurs, parfaits pour les alarmes et les notifications. Ce tutoriel adapté aux débutants vous guide à travers le câblage, le code et les concepts nécessaires pour construire un projet de buzzer entièrement fonctionnel avec l'ESP32 S3.
Ce que vous allez construire :
- Un circuit de buzzer actif 12V contrôlé par relais, connecté à un ESP32 S3
- Un firmware qui allume le buzzer pendant 1 seconde et l'éteint pendant 2 secondes selon un motif d'alarme répétitif
- Une conception de commutation sûre et isolée qui protège votre ESP32 S3 des composants haute tension
- Une base que vous pouvez étendre vers des alarmes de sécurité réelles, des systèmes de notification et des dispositifs d'alerte IoT
Remarque : Si vous souhaitez contrôler un buzzer actif/passif 5V, consultez ce ESP32 S3 - Buzzer piézoélectrique
Il y a deux façons de piloter le buzzer 12V. Un relais est simple, mais il fait un clic à chaque commutation. Un module MOSFET fait le même travail sans bruit, et il peut commuter très vite. C'est idéal pour les bips d'alarme. Nous allons essayer les deux façons dans ce tutoriel.
Matériel nécessaire
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables ESP32 S3 (ESP32 S3 inclus) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À propos du buzzer actif 12V
Le buzzer actif 12V est un composant électronique qui produit un son fort et puissant, bien adapté aux systèmes d'alarme et aux alertes d'attention. Contrairement aux buzzers passifs qui nécessitent un signal PWM, un buzzer actif contient un oscillateur intégré, il émet donc un son dès que l'alimentation est appliquée — aucune génération de tonalité n'est nécessaire dans votre code.
Spécifications clés
Le buzzer fonctionne sur une alimentation 12V DC et délivre un volume nettement supérieur à celui d'un buzzer piezo standard 5V, ce qui le rend idéal pour les environnements extérieurs ou les espaces bruyants. Comme l'ESP32 S3 ne délivre que 3,3V, le buzzer doit être alimenté par une source 12V externe et commuté via un module relais. Cette conception maintient également votre ESP32 S3 électriquement isolé du circuit à plus haute tension, protégeant le microcontrôleur contre les dommages.
Brochage
Le buzzer actif 12V ne possède que deux points de connexion, ce qui rend le câblage simple.
- Broche négative (-) (noire) : Connectez à GND de l'alimentation 12V DC
- Broche positive (+) (rouge) : Connectez au rail positif 12V de l'alimentation DC (commuté via le relais)
Comment contrôler le buzzer actif 12V
L'ESP32 S3 ne délivre qu'une logique 3,3V, ce qui est bien en dessous des 12V requis par le buzzer et dangereux à connecter directement. La solution consiste à placer un module relais entre l'ESP32 S3 et le circuit du buzzer. L'ESP32 S3 pilote la bobine du relais avec une seule broche GPIO numérique ; le relais agit alors comme un interrupteur mécanique, connectant ou déconnectant l'alimentation 12V vers le buzzer à la demande.
Important : Si vous découvrez les relais, consultez le ESP32 S3 - Relais pour comprendre le brochage, le fonctionnement et les bases de la programmation avant de continuer.
Le module MOSFET est le deuxième choix. Les broches, l'intérieur et le code du module sont expliqués dans le tutoriel ESP32 S3 - Module MOSFET.
Relais vs module MOSFET pour un buzzer 12V
| Relais | Module MOSFET | |
|---|---|---|
| Ce qu'il peut faire | allumer ou éteindre le buzzer | allumer ou éteindre le buzzer |
| Bruit à la commutation | un clic à chaque fois, mêlé au bip | aucun bruit, on n'entend que le bip |
| Vitesse de commutation | lente, quelques millisecondes | très rapide |
| Bips rapides | le relais claque fort et s'use vite | aucun problème |
| Durée de vie | les contacts s'usent après de nombreuses commutations | rien ne bouge, donc il dure longtemps |
| Type d'alimentation | AC ou DC | DC uniquement |
| Alimentation du buzzer | toute tension admise par le relais | environ 6V ou plus |
| Isolation de l'ESP32 S3 | oui, entre bobine et contacts | oui, par l'optocoupleur PC817 |
| Idéal pour | ON/OFF lent, par exemple ON pendant quelques secondes | alarmes avec beaucoup de bips courts |
Si le buzzer bipe lentement, le relais suffit. Si vous voulez une alarme avec beaucoup de bips courts, le module MOSFET est le meilleur choix.
Schéma de câblage

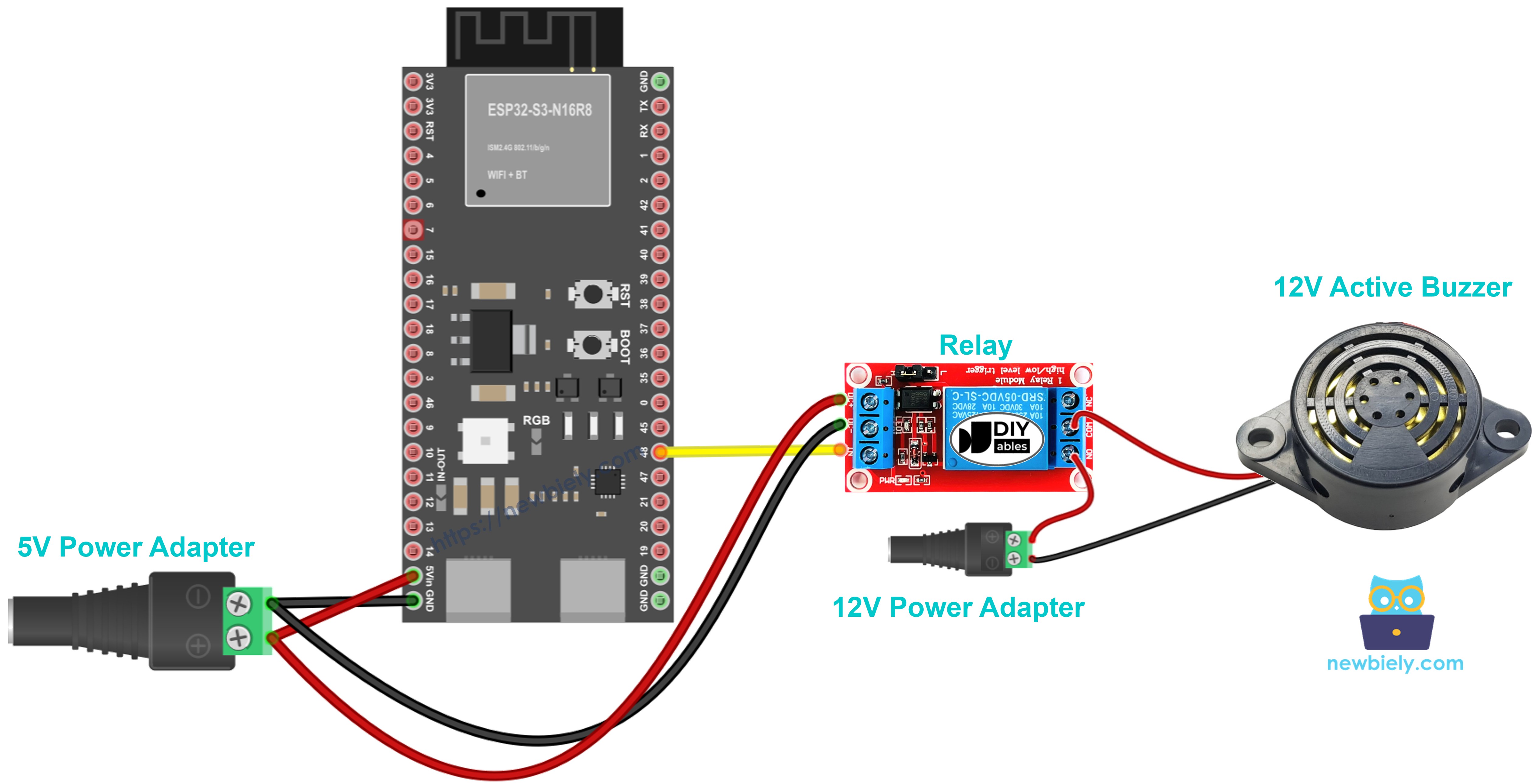

Connectez votre ESP32 S3 au buzzer actif 12V via un module relais en utilisant le schéma et le tableau ci-dessous. Gardez le câblage 12V d'un côté de la breadboard et les fils de signal de l'ESP32 S3 de l'autre pour réduire le risque d'interférence.
Notes de sécurité
Vérifiez toujours la polarité de votre alimentation 12V avant de la mettre sous tension — une polarité inversée peut endommager le buzzer de façon permanente. Éloignez le câblage 12V des lignes de signal de l'ESP32 S3 pour éviter le bruit électrique qui pourrait provoquer un comportement erratique.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
| Broche du composant | Point de connexion |
|---|---|
| Broche 2 ESP32 | Broche de signal du relais (IN) |
| ESP32 GND | GND du relais |
| ESP32 5V | VCC du relais |
| COM du relais | Alimentation 12V (+) |
| NO du relais | Fil rouge (+) du buzzer |
| Fil noir (-) du buzzer | GND (-) de l'alimentation 12V |
Brancher des fils dans les connecteurs femelles est rapide, mais les fils peuvent glisser. Essayez une carte à bornier à vis pour ESP32 S3 : la carte ESP32 S3 se place dessus et chaque broche a son propre bornier à vis. Chaque fil va au bornier à vis de la même broche, comme sur l'image ci-dessous.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Une autre solution est une carte d'extension GPIO pour ESP32 S3. Chaque GPIO a une broche de signal avec une broche 3,3V et une broche GND à côté, comme ci-dessous :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Code ESP32 S3
Le sketch suivant contrôle le buzzer actif 12V via le relais en basculant la broche GPIO 2 à intervalle fixe. Il allume le buzzer pendant 1 seconde, puis l'éteint pendant 2 secondes, en répétant indéfiniment pour produire un motif de bip d'alarme reconnaissable. La logique est volontairement simple afin que vous puissiez facilement modifier la temporisation selon votre application.
Étapes rapides
- Nouveau sur ESP32 S3 ? Complétez d'abord notre guide ESP32 S3 - Premiers pas.
- Connecter le matériel : Câblez l'ESP32 S3, le relais, le buzzer et l'alimentation 12V selon le schéma de câblage ci-dessus.
- Connecter au PC : Branchez votre ESP32 S3 à votre ordinateur à l'aide du câble USB Type-C.
- Ouvrir l'Arduino IDE : Lancez l'Arduino IDE et sélectionnez la bonne carte et le bon port pour votre ESP32 S3.
- Téléverser le code : Copiez le code ci-dessus, collez-le dans l'Arduino IDE, puis cliquez sur le bouton Upload.
- Tester le buzzer : Écoutez le buzzer biper ON pendant 1 seconde et OFF pendant 2 secondes de manière répétée.
- Vérifier le fonctionnement : La LED intégrée du relais doit clignoter en synchronisation avec le son du buzzer, confirmant que le relais commute correctement.
- Astuce Pro : Ajustez les valeurs de delay() dans le code pour créer différents motifs de bip — des délais plus courts produisent des sons d'alarme rapides, tandis que des délais plus longs créent des bips d'avertissement lents et délibérés.
Explication du code
Les commentaires du code expliquent chaque ligne en détail. Lisez-les pour comprendre exactement comment fonctionne le contrôle du buzzer et où apporter des modifications pour vos propres projets.
Le sketch utilise quatre fonctions Arduino essentielles : pinMode() configure le GPIO 2 comme sortie numérique, digitalWrite(HIGH) active la bobine du relais pour connecter l'alimentation 12V au buzzer, digitalWrite(LOW) relâche le relais pour couper l'alimentation et faire taire le buzzer, et delay() met en pause l'exécution pour contrôler la durée de chaque état.
Applications et idées de projets
L'ESP32 S3 associé à un buzzer actif 12V ouvre la porte à une large gamme de projets pratiques et réels nécessitant des alertes sonores accrocheuses.
- Système d'alarme de sécurité : Déclenchez des alertes sonores fortes lorsque des capteurs de mouvement détectent une intrusion.
- Notifications de minuterie : Créez des minuteries de cuisine ou des buzzers d'intervalles d'entraînement impossibles à ignorer.
- Alertes de porte/fenêtre : Faites sonner une alarme lorsque des portes ou fenêtres s'ouvrent de façon inattendue.
- Détecteur de fuite d'eau : Combinez avec un capteur d'humidité pour fournir des avertissements de fuite immédiats.
- Avertissements de température : Associez à un capteur de température pour déclencher une alarme de surchauffe.
- Système de rappel : Construisez un dispositif de rappel de médicament ou de rendez-vous avec une alerte forte et impossible à manquer.
- Système d'alarme IoT : Utilisez le WiFi intégré de l'ESP32 S3 pour créer une alerte de sécurité contrôlée ou surveillée à distance.
Comment faire des bips d'alarme avec le module MOSFET
Remplaçons maintenant le relais par un module MOSFET. Le buzzer fonctionne de la même façon, mais il n'y a plus de clic, donc il peut biper vite comme une vraie alarme.
Schéma de câblage
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
| De | À |
|---|---|
| GPIO47 de l'ESP32 S3 | Module MOSFET PWM |
| GND de l'ESP32 S3 | Module MOSFET GND |
| Adaptateur 12V + | Module MOSFET + |
| Fil rouge du buzzer (+) | Module MOSFET + (même borne que le + de l'adaptateur) |
| Fil noir du buzzer (−) | Module MOSFET LOAD |
| Adaptateur 12V − | Module MOSFET − |
Les fils des modules et les fils épais tiennent souvent mal dans les connecteurs femelles. Dans ce cas, utilisez une carte à bornier à vis pour ESP32 S3. La carte ESP32 S3 s'y branche et chaque broche a un bornier à vis. Le schéma ci-dessous montre le même câblage avec la carte à bornier à vis.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Ou branchez la carte ESP32 S3 sur une carte d'extension GPIO pour ESP32 S3. Le même câblage ressemble alors à ceci :
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Le niveau 3.3V de l'ESP32 S3 suffit largement, car la LED de l'optocoupleur PC817 n'a besoin que de quelques milliampères. Sur les modules avec un « V » dans le nom (comme R8V ou R16V), GPIO47 fonctionne en 1.8V, ce qui peut être trop faible pour allumer l'optocoupleur. Sur ces cartes, choisissez un autre GPIO libre comme GPIO1, et changez le numéro de broche dans le code.
La plupart des buzzers actifs 12V ont un petit circuit à l'intérieur et n'ont pas besoin de diode de roue libre. Si votre buzzer est de type magnétique (il a une bobine à l'intérieur), ajoutez une diode 1N4007 ou 1N5819 en parallèle sur le buzzer. Le côté avec la bande (cathode) va au + du buzzer, l'autre côté va au − du buzzer.
Code ESP32 S3
Ce que fait le buzzer : il bipe 10 fois rapidement, puis fait un long bip, puis reste silencieux pendant 3 secondes. Ensuite, il recommence.
Un buzzer actif produit son propre son. Allumez-le ou éteignez-le seulement complètement, avec digitalWrite(). N'utilisez pas analogWrite() (PWM) pour changer le volume, car le son sera faible ou bizarre.
Étapes rapides
- Faites la même préparation que dans les Étapes rapides de la partie relais ci-dessus.
- Câblez le buzzer et le module MOSFET comme sur le schéma. Laissez l'adaptateur 12V débranché.
- Téléversez le code ci-dessus sur l'ESP32 S3.
- Branchez l'adaptateur 12V.
- Ouvrez le Moniteur Série à 9600 bauds.
- Écoutez le buzzer : vous entendez les bips rapides sans le clic du relais.
※ Note:
Le module MOSFET fonctionne uniquement en DC, et l'alimentation du buzzer doit être d'environ 6V ou plus. Pour un buzzer 5V, consultez le ESP32 S3 - Buzzer piézoélectrique. Pour un buzzer ou une sirène AC, utilisez le relais.
Vidéo tutoriel
Regardez la vidéo pas à pas de ce projet ESP32 S3 ci-dessous.
Défiez-vous
Une fois votre projet de base de buzzer ESP32 S3 fonctionnel, poussez vos compétences plus loin avec ces défis progressivement plus difficiles.
- Débutant : Modifiez le code pour produire un motif SOS (3 bips courts, 3 bips longs, 3 bips courts).
- Débutant : Ajoutez un bouton-poussoir pour que le buzzer ne sonne que tant que le bouton est maintenu enfoncé.
- Intermédiaire : Programmez plusieurs durées de bip et pauses différentes pour créer une mélodie reconnaissable.
- Intermédiaire : Intégrez un capteur de mouvement PIR afin que l'alarme se déclenche automatiquement à la détection de mouvement.
- Avancé : Construisez une alarme contrôlée par smartphone en utilisant le WiFi de l'ESP32 S3 et la plateforme IoT Blynk.
- Avancé : Concevez un système d'alarme multi-zones où chaque zone possède son propre buzzer contrôlé indépendamment par l'ESP32 S3.
