ESP32 S3 - Clavier 1x4

Matériel nécessaire

Ou vous pouvez acheter les kits suivants:

À propos du clavier 1x4

Un clavier 1x4 contient quatre boutons à membrane disposés sur une seule rangée, ce qui en fait un dispositif de saisie compact pour les projets embarqués. Il est couramment utilisé pour permettre aux utilisateurs de saisir des données comme des mots de passe, de naviguer dans des menus simples, ou de déclencher des actions sur un appareil sans clavier complet.

Spécifications clés

Le clavier 1x4 se connecte via cinq broches et fonctionne à des niveaux logiques de 3,3 V, ce qui correspond parfaitement à la tension GPIO de l'ESP32 S3. Chaque touche agit comme un interrupteur momentané entre sa broche dédiée et la broche commune, donc aucune résistance de tirage (pull-up ou pull-down) externe n'est nécessaire lorsque les résistances de tirage internes du microcontrôleur sont utilisées.

Brochage

Le clavier 1x4 expose cinq broches dont l'ordre ne correspond pas aux étiquettes des touches imprimées sur la membrane.

1. Broche 1 : liée à la touche 2
2. Broche 2 : liée à la touche 1
3. Broche 3 : liée à la touche 4
4. Broche 4 : liée à la touche 3
5. Broche 5 : connectée à toutes les touches, c'est la broche commune

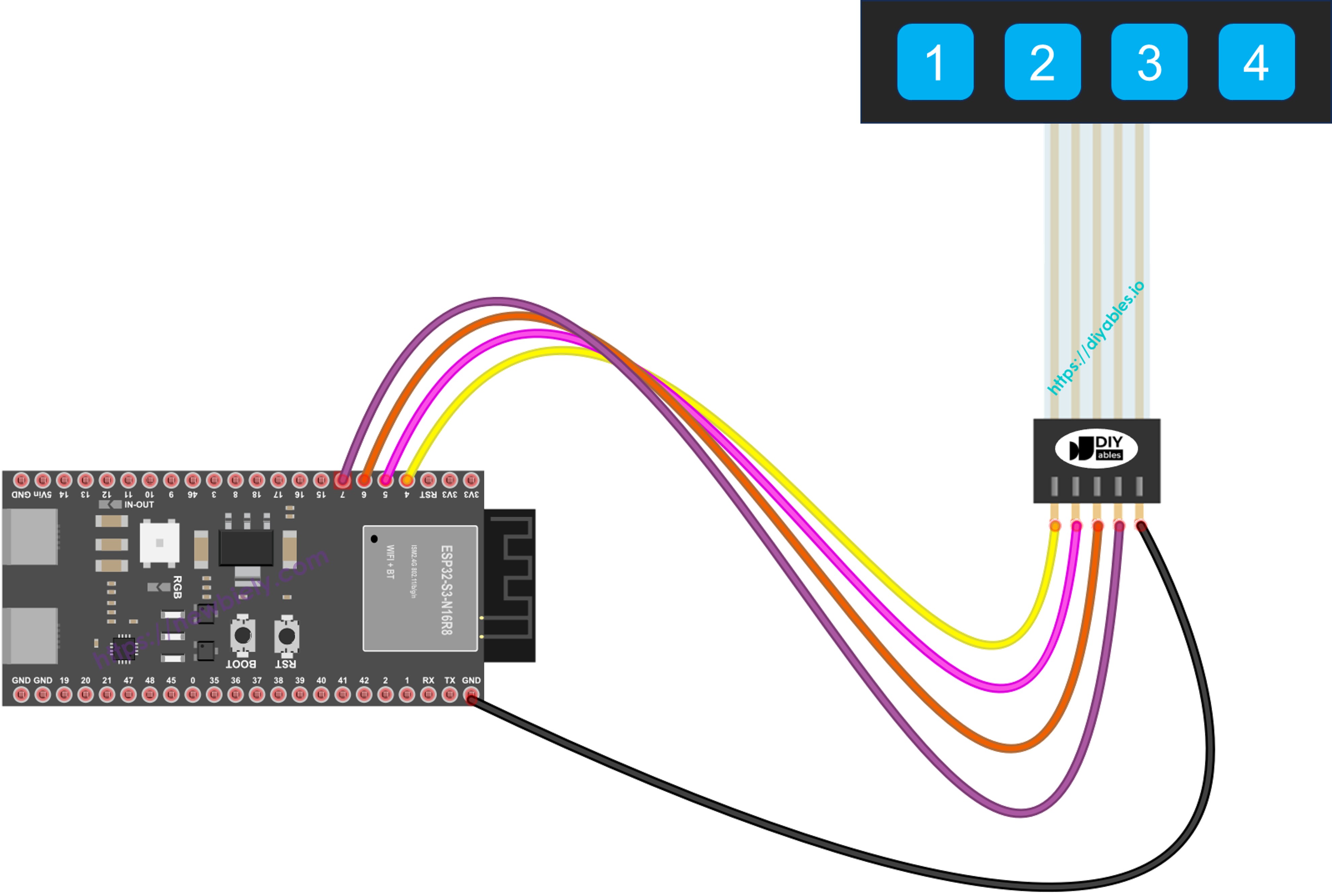

Schéma de câblage

Connectez chacune des quatre broches de touches du clavier à une broche GPIO dédiée de l'ESP32 S3, et câblez la broche commune (broche 5) à GND. Les résistances de tirage internes de l'ESP32 S3 maintiendront chaque GPIO à HIGH jusqu'à ce qu'une touche soit appuyée.

Notes de sécurité

Connectez toujours la broche commune du clavier à GND et activez les résistances de tirage internes dans le code afin que les broches GPIO ne soient jamais laissées flottantes. Évitez de faire passer les fils du clavier près de pistes à fort courant ou de bobines de relais, car le bruit électrique peut provoquer de fausses lectures de touches.

| Clavier 1x4 | ESP32 S3 |

|:---|:---|

| Broche 1 (touche 2) | GPIO5 |

| Broche 2 (touche 1) | GPIO4 |

| Broche 3 (touche 4) | GPIO7 |

| Broche 4 (touche 3) | GPIO6 |

| Broche 5 (commune) | GND |

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Code ESP32 S3

Chaque touche du clavier 1x4 se comporte comme un bouton momentané, donc l'ESP32 S3 la lit avec digitalRead(). Cependant, les touches physiques présentent un rebond de contact qui peut faire enregistrer un seul appui comme plusieurs événements, donc l'anti-rebond est essentiel. Le code suivant utilise la bibliothèque ezButton pour gérer automatiquement l'anti-rebond des quatre touches, rendant le croquis propre et facile à étendre.

Étapes rapides

1. Nouveau sur l'ESP32 S3 ? Terminez d'abord notre guide ESP32 S3 - Premiers pas.
2. Câblez le clavier à l'ESP32 S3 comme indiqué sur le schéma de câblage ci-dessus.
3. Connectez la carte ESP32 S3 à votre PC via un câble USB Type-C.
4. Ouvrez l'Arduino IDE sur votre PC.
5. Sélectionnez la bonne carte ESP32 S3 (par exemple ESP32S3 Dev Module) et le bon port COM.
6. Cliquez sur l'icône Libraries dans la barre latérale gauche de l'Arduino IDE.
7. Recherchez "ezButton", puis trouvez la bibliothèque de bouton de ArduinoGetStarted.com.
8. Cliquez sur le bouton Install pour installer la bibliothèque ezButton.

• Search for ezButton created by ArduinoGetStarted.com and click the Install button.

1. Copiez le code ci-dessus et collez-le dans l'Arduino IDE.
2. Cliquez sur le bouton Upload dans l'Arduino IDE pour téléverser le code vers l'ESP32 S3.

1. Ouvrez le moniteur série sur l'Arduino IDE.
2. Appuyez sur chaque touche du clavier 1x4 et vérifiez la sortie dans le moniteur série.

Astuce : Si une touche enregistre plusieurs appuis pour un seul appui, augmentez l'intervalle d'anti-rebond dans les réglages d'ezButton pour filtrer le rebond mécanique propre à la membrane de votre clavier.

Sortie du moniteur série

Ouvrez le moniteur série à 9600 bauds pour observer quelles touches l'ESP32 S3 détecte lorsque vous les appuyez. Les relevés suivants montrent une session typique avec horodatage :

Applications

Le clavier 1x4 offre à l'ESP32 S3 une interface de saisie simple mais polyvalente adaptée à un large éventail de projets embarqués. Voici quelques applications courantes :

1. Saisie de mot de passe : Utilisez quatre touches pour saisir un code PIN numérique qui déverrouille une serrure de porte ou un coffre contrôlé par relais.
2. Navigation dans un menu : Attribuez aux touches les actions haut, bas, sélectionner, et retour pour naviguer dans le menu d'un écran OLED.
3. Sélecteur de mode d'appareil : Basculez entre des modes de fonctionnement comme manuel, automatique, minuterie, et arrêt avec un seul appui de touche.
4. Contrôle d'alarme : Armez et désarmez un système d'alarme à capteur de mouvement en appuyant sur une combinaison de touches désignée.
5. Compteur de score : Incrémentez ou décrémentez un compteur de score affiché sur un écran LCD pendant un jeu de société.

Vidéo

Regardez la vidéo pas à pas pour ce projet ESP32 S3 ci-dessous.

Défis

Expérimenter au-delà du simple lecteur de clavier est la meilleure façon d'approfondir votre compréhension de la gestion des entrées sur l'ESP32 S3. Essayez ces défis pour gagner en confiance avec des techniques plus avancées :

1. Débutant : Modifiez le code afin que chaque touche bascule une LED différente connectée à une broche GPIO de l'ESP32 S3.
2. Intermédiaire : Implémentez un système de code PIN à 4 chiffres qui déverrouille un relais quand la séquence correcte est saisie et affiche "Access Granted" ou "Access Denied" dans le moniteur série.
3. Avancé : Combinez le clavier 1x4 avec un écran OLED pour construire un menu entièrement navigable qui permet à l'utilisateur de sélectionner et d'ajuster les réglages de l'appareil sans ordinateur.
